Замена отопителя печки на ваз самара. видео инструкция как снять печку на ваз 2114

Замена радиатора печки на ВАЗ-2114

Итак, начинается самая ответственная часть мероприятия — снятие старого радиатора отопления. Она происходит в следующем порядке:

Убедиться, что двигатель не прогрет, и слить охлаждающую жидкость. Затем снять саморез, скрытый заглушкой.
Далее нужно «забраться» под панель. Для этого сначала снимают нижнюю часть бардачка, затем его крышку с лампочкой. Нужно будет открутить 6 саморезов, после чего с лёгким нажатием опустить и вынуть верх бардачка.
Чтобы снять приборный щиток, нужно открутить 4 самореза.
Затем нужно снять пластиковый кожух рулевой колонки, открутив крепления.
После этого нужно отсоединить штекер прикуривателя и провода магнитолы. Последняя тоже убирается со своего посадочного места.
Центральная консоль снимается откручиванием саморезов с левой и правой стороны.
Далее снимают рычажки переключения режимов печки.

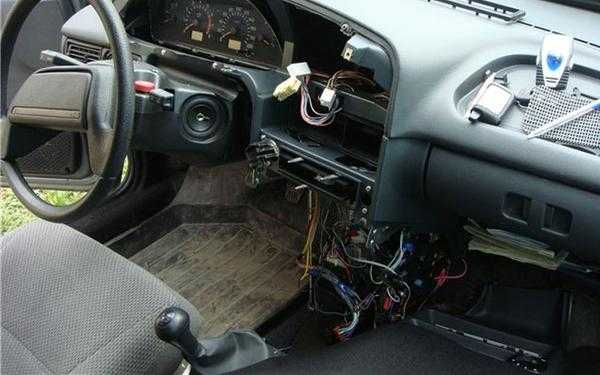

Нужно полностью снять консоль. Для этого вынимают оставшиеся разъёмы (лучше их пометить, чтобы при сборке не возникло проблем), отсоединяется подсветка пепельницы. В конце выкручивают саморезы диагностического разъёма (2 штуки).
Металлическую основу удерживают саморезы справа и слева, их нужно выкрутить. То же самое происходит и с креплениями торпедо.
В центре железной конструкции есть ещё 4 самореза, которые нужно удалить.
Под центральной консолью спрятан электронный блок управления. Его тоже необходимо аккуратно вынуть.
Итак, все возможные элементы сняты. Теперь нужно открыть доступ к печке. Для этого торпедо медленно приподнимают домкратом. Под трубки отопителя лучше постелить клеёнку и тряпки на случай, если начнут вытекать остатки тосола. Затем ослабляют хомуты, которыми крепятся патрубки, и вытягивают шланги.
Если в радиаторе осталась жидкость, её сливают, а сам радиатор аккуратно вынимают с посадочного места.

Дело сделано, теперь осталось установить новый радиатор в отведённое для него гнездо и повторить все пункты инструкции, только наоборот и в обратном порядке. В процессе стыковки резиновых трубок с новым радиатором рекомендуется воспользоваться герметиком.

Причины поломки

Чаще всего поломка крана случается с
приходом первых холодов. Перечим несколько основных причин выхода из строя
крана печки:

Протечка по причине разгерметизации
его корпуса. Эту поломку нужно устранить без промедления, чтобы не залить салон
автомобиля охлаждающей жидкостью. Корпус ремонту не подлежит, нужна замена крана печки ВАЗ 2114 целиком.
Скопление отложений антифриза. Как и в радиаторе, так и в
кране накапливаются отложения которые со временем выводят из строя
заслонку крана.
Закисание запорного механизма. Чаще всего в начале лета по ненадобности закрываем кран печки и до наступления холодов запорный механизм закисает.

Причины замены радиатора печки

Сейчас мы рассмотрим основные моменты, когда необходимо производить замену краника печки ВАЗ 2114. Но в первую очередь постарайтесь узнать, исправен ли сам механизм отопления.

Окисление. Первой причиной неисправности может быть окисление, затрудняющее нормальное функционирование детали. Поломка — не существенная, но открывать его или закрывать будет проблематично.
Протекание. С проблемой течи антифриза необходимо сразу же бороться. Иначе тосол зальёт салон автомобиля, что не самое худшее. Больше будет неприятностей, если вся охлаждающая жидкость вытечет и мотор перегреется.

Замена

Теперь переходим непосредственно к процедуре замены. Вам нужно разобраться в том, как снять агрегат, чтобы потом на его место установить новый радиатор отопителя.

Демонтажные работы

Если следовать по определенному алгоритму, тогда работа без особых проблем будет выполнена даже без внушительного опыта и серьезных навыков в подобном деле.

https://youtube.com/watch?v=GcNZ7y50KQ4

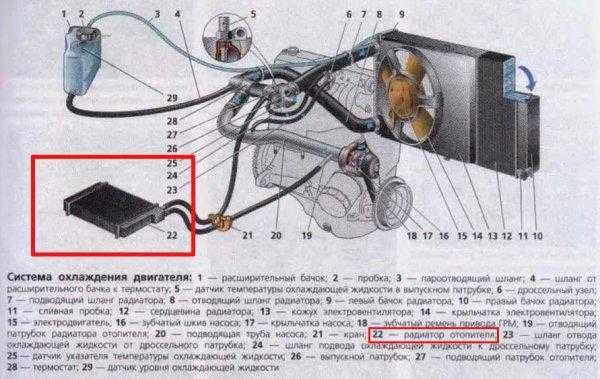

Для начала слейте из системы охлаждения двигателя жидкость. Для этого внизу радиатора предусмотрена специальная пробка.
Чтобы не обжечься в процессе сливания ОЖ, рекомендуется дать двигателю некоторое время на остывание. Делать это следует, если вы только заехали в гараж.
Печка располагается справа на передней консоли. В связи с этим придется выполнить демонтаж данного узла.
Обязательно сперва отключите минусовую клемму от аккумуляторной батареи

Так вы сумеете избежать коротких замыканий и перегорания проводки.
Теперь отсоединяем крепежные винты, удерживающие консоль на кузове.
Здесь важно действовать максимально аккуратно, не нарушать последовательность работ.
Перед снятием убедитесь, что все винты откручены, иначе вы рискуете попросту сломать пластиковый элемент.
Чтобы работа проходила удобно для вас, рекомендуем позаботиться о качественном освещении. Помимо основного света в гараже, также возьмите переноску или воспользуйтесь налобным фонариком.
Есть достаточно простая инструкция по демонтажу печки

Для этого снимите бардачок, открутите крепежные винты, отодвиньте консоль справа на достаточное расстояние, чтобы можно было работать. Только не забудьте зафиксировать консоль, иначе она будет постоянно мешать, возвращаясь на исходное место.

Снятый бардачок

Подготовьте емкость, куда будет сливаться остаток охлаждающей жидкости. Теперь отключаем резиновые патрубки, которые выходят от радиатора. Настоятельно рекомендуем следить, чтобы тосол или антифриз не попали на обивку вашего салона.
После этого корпус печки разбирается, в результате чего вы можете добраться до радиатора, достав его со своего посадочного места.
Перед обратной сборкой обязательно убедитесь, что в печке отсутствуют щели, корпус не имеет механических повреждений, следов деформации. При их наличии замена радиатора результата желаемого не даст.

Подручный стопор для консоли

Если вы в зимний период времени проводите работу, обратите внимание, не издает ли вентилятор вашего отопителя при запуске свист или звук, похожий на скрип. Это свидетельствует о том, что износились втулки электрического двигателя

Они подлежат обязательной замене.
Работу по сборке узла с уже новым радиатором выполняйте в обратной последовательности.
Следите, чтобы все крепежи, предусмотренные заводом, оказались на своих местах. Если после сборки остались якобы лишние детали, придется демонтировать все заново и искать, откуда выпала эта деталь.
После сборки выполните заливку новой охлаждающей жидкости и проверьте отопитель на предмет правильной работы. Двигатель прогревается до рабочей температуры. Так вы поймете, ушла ли проблема, либо печка не хочет работать по другим причинам.

https://youtube.com/watch?v=JYC8ijuYJdg

При установке нового элемента постарайтесь аккуратно усадить его на свое место

Крайне важно не повредить ребра и не допустить их загибания.. Причину придется устранять, хотите вы того или нет

Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице

Причину придется устранять, хотите вы того или нет. Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице.

Загрузка …

Диагностика

Причин, по которым из печки дует холодный воздух, может быть несколько:

воздушная пробка системы охлаждения;
недостаточный уровень охлаждающей жидкости;

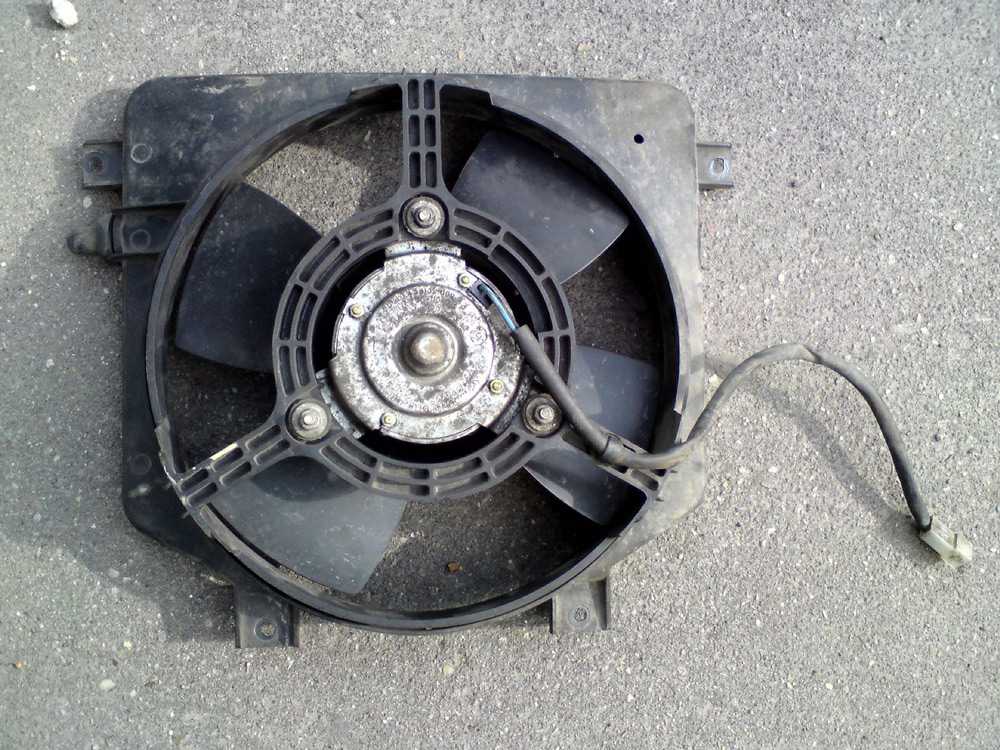

неисправный моторчик обогревателя;
неисправный термостат (находится всё время в открытом положении);
закисший краник может не открывать до конца заслонку;
забитая мусором шахта воздухозаборника отопителя (под капотом).

Потёк или лужица (с характерным запахом и цветом жидкости) под ковриком пассажира может быть за счёт неплотного прилегания резиновых патрубков к металлическим патрубкам (можно попробовать подтянуть хомуты). Резиновые патрубки нередко теряют свою первоначальную эластичность или на них появляются трещины (поможет замена резиновых патрубков).

Замена радиатора с демонтажем панели

Согласно руководству по ремонту и эксплуатации ВАЗ 2114/15 замену радиатора печки следует производить следующим образом (набор инструментов тот же):

Установить машину на эстакаду или смотровую яму, снять защиту двигателя, слить охлаждающую жидкость, следуя п. п. 1–6 инструкции по замене без демонтажа панели.
Демонтировать левую и правую боковые крышки центральной консоли, выкрутив винты их крепления крестовой отвёрткой.
Отсоединить разъёмы прикуривателя и магнитолы и снять их.
Снять накладки рычагов управления заслонками и краном отопителя и ручку переключения режимов вентилятора.
Выкрутить винты верхнего крепления центральной консоли слева и справа.
Открутить четыре винта крепления щитка приборов (два вверху и два внизу).
Открутить крестовой отвёрткой саморез под пластиковой заглушкой в верхней части панели.
Снять щиток панели и отвести его вправо.
Отсоединить колодки жгутов проводов, для удобства сборки предварительно промаркировав их.
Ключом на 8 открутить болты нижнего крепления основы панели слева и справа.
Извлечь из панели корпус центральных дефлекторов.

Корпус центральных дефлекторов подает воздух из центрального воздуховода

Открутить два винта верхнего крепления основы панели слева и справа.
При помощи отвёртки выкрутить два самореза крепления панели к её основе под блоком управления отопителем.

Панель крепится двумя саморезами

Вместе с кронштейном реле и предохранителей отсоединить от основы электронный блок управления двигателем.
Снять блок управления отопителем.
Открутить шесть саморезов на кожухе рулевой колонки (три сверху и три снизу).
Разобрать рулевое колесо.
Торцевым ключом на 24 открутить гайку крепления рулевого колеса. Снять рулевое колесо.

Чтобы снять рулевое колесо, нужно открутить гайку торцевым ключом на 24

Выкрутить саморезы боковых креплений панели (по два с каждой стороны).
Открыть бардачок, выкрутить шесть саморезов его крепления. Вытащить бардачок.
Отсоединить электрические колодки от лампы освещения бардачка.
Снять панель вместе с основой и сдвинуть её влево.

После снятия панели сдвиньте ее влево

После обеспечения свободного доступа к отопителю постелить на пол полиэтиленовую плёнку и сухие тряпки.
Произвести замену радиатора в соответствии с п. п. 25–30 предыдущей инструкции.
Собрать и установить панель в обратном порядке.

Таким образом, замену радиатора печки ВАЗ 2114/15 можно осуществить, не прибегая к услугам автосервиса. Для этого потребуется новый радиатор, стандартный набор инструментов, свободное время и тщательное выполнение пошаговых инструкций специалистов. Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Замена печки радиатора на ваз 2114Ссылка на основную публикацию

Комфортная температура воздуха в салоне ВАЗ-2114 в холодное время года обеспечивается отопителем салона или просто печкой. Тепло нагревающегося тосола аккумулируется в радиаторе, который выполняет двойную функцию: остужает двигатель и нагревает салон. Горячий воздух разносится вентилятором по специальным каналам к лобовому и боковым стёклам, а также в другие части салона. Мы расскажем, как осуществить замену повреждённого радиатора своими руками.

Замена печки радиатора на ваз 2114

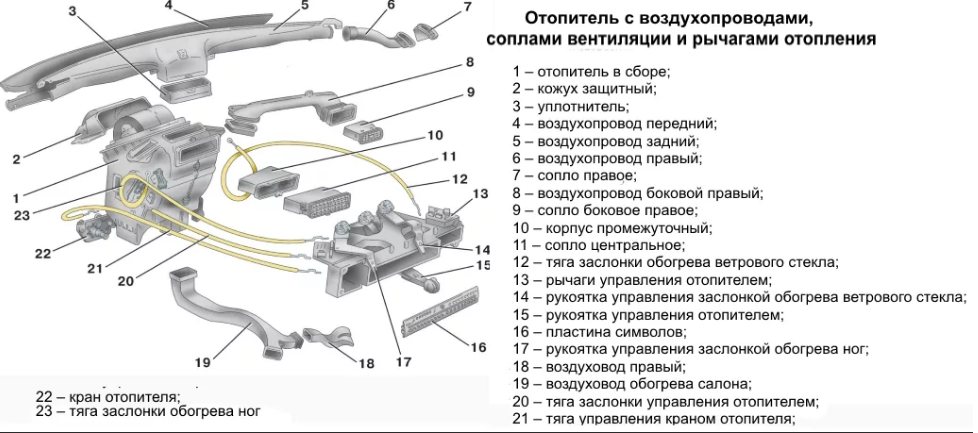

Можно целиком снять отопитель, затем отрегулировать ее. Работа производится поэтапно:

Внимание: Прежде чем снимать отопитель, не забываем отсоединить клемму «массы», от аккумулятора. Заодно сливаем охлаждающую жидкость (тосол) из системы

Теперь снимаем панель приборов, и облицовку тоннеля пола. Затем аккуратно отсоединяем воздуховод обогрева салона.
Производим те же самые действия с проводами от электродвигателя вентилятора, резистора, входящего и исходящего шлангов крана.

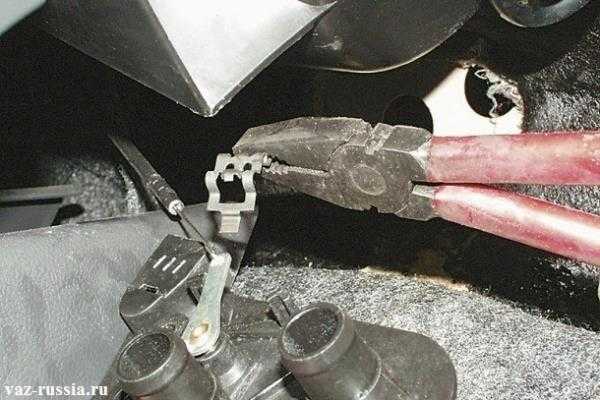

Последовательно откручиваем гайки, крепящие кран (их две) на щитке передка.
Снимаем уплотнитель с трубок крана.
Откручиваем гайки, крепящие печку к кузову (всего четыре).
Беспрепятственно снимаем отопитель в сборе с управлением.
По завершению процесса регулировки, производим установку печки в порядке обратном снятию.

Замена радиатора без демонтажа панели

В руководстве по эксплуатации ВАЗ 2114/15 рекомендуют менять радиатор печки при снятой панели. Однако можно обойтись и без демонтажа, лишь отодвинув панель. Для этого необходимо:

Установить машину на смотровую яму или эстакаду.
Отключить минусовой провод от аккумуляторной батареи.
Ключом на 10 демонтировать защиту двигателя.

При замене радиатора печки нужно снять защиту двигателя

Подставить под сливную пробку ёмкость для ОЖ.
Ключом на 13 открутить пробку и слить ОЖ.

Для слива ОЖ ключом на 13 откручивается болт-пробка

После полного слива ОЖ закрутить сливную пробку.
Закрыть кран отопителя, установив рычаг управления в крайнее левое положение.
Сдвинуть переднее пассажирское сиденье назад до упора и откинуть его спинку.
Открыть бардачок, выкрутить шесть саморезов его крепления и вытащить его.

Для демонтажа бардачка кужно открутить шесть саморезов

Снять заглушку в центральной части панели и открутить саморез, находящийся под ней, крестовой отвёрткой.

Винт закрыт пластиковой заглушкой

Открутить пять винтов крепления правой крышки центральной консоли. Эту же процедуру повторить для левой крышки.

Для снятия крышек центральной консоли нужно выкрутить саморезы их крепления

Снять щиток приборов, выкрутив четыре винта его крепления (два сверху и два снизу).

Щиток приборов крепится четырьмя саморезами

Снять кожух рулевой колонки, выкрутив три самореза в верхней части и три — в нижней.

Для снятия кожуха рулевой колонки необходимо открутить шесть саморезов

Отсоединить электрические разъёмы магнитолы и прикуривателя.
Снять накладки рычагов управления заслонками и ручку переключения режимами работы вентилятора.

Перед снятием узла управления нужно снять пластиковые накладки рычагов и ручку перключателя

Выкрутить винты крепления центральной консоли.

Вверху центральная консоль крепится двумя винтами

Снять диагностический разъём, выкрутив два самореза крепления.

Для демонтажа диагностического разъема необходимо выкрутить два самореза

Отключив электрические разъёмы от переключателей, снять центральную консоль.

Перед снятием центральной консоли нужно отсоединить электрические разъёмы

Ключом на 8 открутить два винта крепления основы панели к полу автомобиля.

Внизу основа панели крепится к полу при помощи винтов

Выкрутить четыре (по два с каждой стороны) самореза боковых креплений панели.

По бокам панель крепится двумя саморезами

Открутить саморезы центрального крепления панели к её основе.

Для отсоединения панели от основы нужно выкрутить два самореза по центру

Отключить и снять электронный блок управления.

ЭБУ снимается вместе с кронштейном реле и предохранителей

Отвести и немного приподнять панель с правой стороны. Зафиксировать её при помощи домкрата или подручных средств.

Для большего удобства панель необходимо немного приподнять домкратом

Застелить пол автомобиля полиэтиленовой плёнкой и сухими тряпками.
Крестовой отвёрткой открутить винты затяжки хомутов патрубков радиатора и отсоединить патрубки.

Для отсоединения патрубков необходимо ослабить хомуты

Открутить три винта крепления радиатора.

Радиатор отопителя крепится при помощи трёх винтов

Извлечь радиатор из корпуса отопителя.
Установить новый радиатор.
Подсоединить к новому радиатору и зафиксировать патрубки.
При замене патрубков ослабить хомуты их крепления на штуцерах крана отопителя.
Снять патрубки.
Произвести сборку в обратной последовательности.

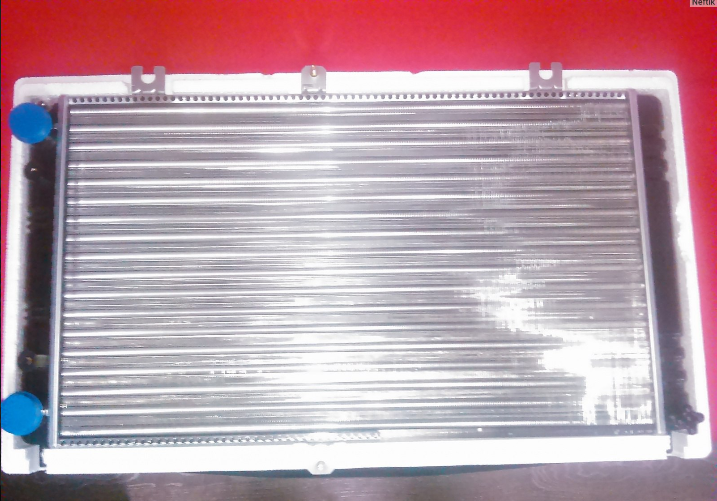

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

длина — 250 мм;
ширина — 158 мм;
высота — 42 мм.

Схема их крепления к кузову также идентична.

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Обзор популярных печек Ваз 2114

Теперь хотелось бы пройтись немного по выбору популярных марок и моделей радиаторов для автомобилей семейства ВАЗ. Я прочитал отзывы на популярных форумах и сделал свой топ. И так преступим

Прамо/Pramo

На фото представлен новый радиатор Pramo для автомобилей Granta Priora и Ваз 2114

Радиатор печки Прамо (Pramo) – изделие московского завода. Алюминиевый, из плюсов можно выделить удобную упаковку, качество изделия, а так же долговечность. На одном видео был негативный отзыв, мол данная модель отопителя плохо прогревает салон, но это был единичный случай.

Аляска

На фото: Радиатор печки Ваз 2114 “Аляска”

Радиатор «Аляска», (материал алюминий) его преимуществом является цена. Но, плохое качество изделия, недокомплект крепежных деталей и протечки патрубков после установки ставит огромный минус. Поэтому я его вам не рекомендую!

Аврора

На фото: Радиатор отопителя Ваз 2114 “Аврора”

Боковые бачки радиатора Аврора сделанные из термостойкого пластмасса, решетка радиатор с алюминия. При установке радиатора на ВАЗ 2114, были некоторые сложности, левый держатель капота тер об пластмассовый бачок радиатора. Пришлось немного сточить держатель капота. А так неплохая замена для дорогих оригинальных деталей!

ЛУЗАР

По отзывам данная модель радиатора оставляет желать лучшего. Некачественная конструкция проблемы при установке, течи в первый же день, вот, что может ожидать новоиспеченных владельцев данной детали.

ДИАЗ

На фото: Радиатор отопителя для Ваз 2114 ДИАЗ – лучший по отзывам

Одна из самых популярных моделей радиатора печки для Ваз 2114. В сети вы сможете найти просто огромное количество положительных отзывов

Но у качественной популярной детали естественно есть подделки, поэтому перед покупкой стоит обратить внимание на наклейку с кодом на коробке и пломбой на самой детали, цифровой код должен быть идентичным. Наша рекомендация именно этой фирме производителю

Ремонт или замена

Забитый радиатор можно попытаться восстановить очисткой щелочными и кислотными растворами химически активных веществ. При этом чистку алюминиевых теплообменников рекомендуется производить только кислотными растворами, а медных — щелочными. Промывку можно выполнять как с демонтажем радиатора, так и без него.

Гораздо сложнее устранить течь. Сначала находится место течи, затем оно запаивается мощным паяльником с использованием специального припоя и флюса. Использование клея и холодной сварки позволит устранить проблему лишь на непродолжительное время.

Медный радиатор запаять гораздо проще. Алюминий, в отличие от меди, с трудом поддаётся пайке.

В любом случае отремонтированный радиатор — лишь временное решение проблемы. Поэтому специалисты рекомендуют в таких случаях менять теплообменник на новый.

Назначение и расположение радиатора печки ВАЗ 2114/15

Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.

Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис.

Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.

Радиатор печки расположен в корпусе отопителя

Замена крана отопителя печки ВАЗ 2114

Ремонт радиатор печки, независимо от модели автомобиля, у простого автолюбителя практически всегда сопровождается трёхэтажной бранью и массой потраченного впустую времени. Но суть не в сложности его замены, а в том, что к нему сложно добраться.

Так выглядит радиатор печки (отопитель) ВАЗ 2114

Поэтому лучше сразу не отгонять своё авто в автосервис, а просто внимательно прочитать и разобраться со всеми пунктами снятия, замены и установки радиатора. Причины для этого следующие:

Высокая стоимость ремонтных работ на сервисе.
Осмотр иногда проводят мастера низкой квалификации.
Снимая переднюю панель, вам обязательно (проверено не единожды) что-то сломают.

Конструкция и схема подключения печки Ваз 2114

И так, перед тем как искать причины неисправности печки Ваз 2114 необходимо рассмотреть конструкцию агрегата и узнать самые уязвимые места в системе, приступим:

На фото: Схема и устройство радиатора отопителя Ваз 2114

Стоит заметить, что конструкция отеплителя Ваз 2114 практически не имеет отличий от «восьмых и девятых» моделей автоконцерна. Главный источник тепла – двигатель автомобиля тепло от которого посредством мотора через антифриз, который в свою очередь является переносчиком данного тепла перегоняется в печку. Печка автомобиля находиться в закрытом кожухе, а воздух в нее нагнетается турбиной, далее тепло поступает в салон автомобиля.

Если радиатор печки холодный, то можно определенно сказать, что он «заболел». Такая неприятная ситуация может возникнуть у всех автомобилей марки ВАЗ без исключения. Если забитый радиатор печки 2114 изготовлен из меди, то он еще прослужит какое-то время. Случай с алюминиевым радиатором предполагает непременную немедленную замену.

Выбираем новый радиатор отопителя

На новые автомобили семейства ВАЗ ставятся теплообменники Димитровградского автоагрегатного завода. При их производстве используется технология французской компании VALEO (фирма SOFICA).

Оригинальный радиатор отопителя производства ДААЗ имеет небольшие сотыПри покупке нового радиатора следует прежде всего учитывать:

частоту установки поперечных пластин;
прочность и жёсткость пластин;
наличие пластиковых завихрителей в круглых алюминиевых трубках.

Радиаторы ДААЗ отличаются от аналогов мельчайшими сотами, в которых поперечные пластины расположены на очень маленьком расстоянии друг к другу. За счёт этого воздух долго находится в контакте с сердцевиной и сильнее нагревается. Высокая жёсткость пластин не позволяет им деформироваться при лёгких воздействиях.
