Замена патрубков lada kalina wagon (ваз калина)

Заливаем новую ОЖ Калина

С установкой новых патрубков закончили. Теперь самое интересное — нужно залить новый антифриз. Не забудте закрутить назад болты со сливных отверстий. Я заливаю Felix Green G11. Что бы избежать возникновения большого числа воздушных пробок перед заливкой охдаждающей жидкости я снял один шланг с обогрева дроселя — самая высокая точка системы охлаждения. В процессе заполнения системы было слышко, как выходит воздух. Из 10 кг антифриза в канистре осталось около 2х литров.

Залил по отметку MAX на расширительном бачке, поставил на место шланг с дроселя. Теперь можно пробовать запускать двигатель и смотреть, что получилось. Перед этим, естественно, нужно поставить на место модуль зажигания и воздушный фильтр вмместе с ДМРВ и клапаном адсорбера.

После первого запуска двигатель нагрелся градусов до 120, но радиатор так и остался холодным. Я подождал минут 10 пока мотор остынет и ПОТИХОНЕЧКУ приоткрутил крышку с расширительного бачка, стравливая давление, после чего открутил полностью. В этот момент я услышал булькание — вышел лишний воздух. Немного жидкости ушло в систему. Долил новой жидкости в бачек и снова запустил движек. В этот раз все заработало как надо — радиатор нагрелся, включился вентилятор, печка греет, температура держится в районе 90º.

И на этой положительной ноте процедуру по замене патрубков на Калине, а так же термостата и антифриза можно считать оконченной.

За что отвечает заслонка

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь , при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Несколько полезных советов

Любой автовладелец, которому приходится проводить работы по замене радиатора системы отопления или его ремонту, задается вопросом о причине выхода агрегата из строя

Важно учесть 2 фактора, которые позволяют продлить срок непрерывной эксплуатации устройства

1. Необходима своевременная замена воздушного фильтра системы. Засоренный радиатор чаще выходит из строя. Существует установленный срок периодической замены, но можно делать это чаще, например, менять фильтр после зимней эксплуатации и по завершении летнего сезона.
2. Своевременно проводите замену охлаждающей жидкости. Такую операцию следует проводить через каждые 60 тыс. км пробега. Накапливающиеся продукты износа разрушают легкий металл радиатора, лишая его герметичности. Многие владельцы автомобилей считают, что периодически доливая тосол в систему, им не придется менять агрегат. Однако продукты коррозии продолжают накапливаться, губительно влияя не только на радиатор отопителя, но и на двигатель в целом.

Актуальным вопросом является использование качественного тосола. Следует покупать его у проверенных продавцов и не использовать в системе охлаждения воду.

Эксплуатация любого автомобиля предусматривает не только обслуживание и ремонт деталей и систем, которые обеспечивают его движение. Вспомогательные устройства играют важную роль в работе авто. И в случае выхода из строя радиатора системы охлаждения не только нарушается микроклимат в машине, но и становится небезопасно управлять ей в связи с запотеванием окон.

Зимой в моём пепелаце не так тепло как должно быть.При этом вентилятор работает нормально, судя по потоку воздуха.Термостат, скорее всего рабочий, так как температура двигла доходит и до ста десяти, и вентилятор радиатора включается при этом.Радиатор отопителя засраться не мог бы за три года, я думаю.На что ещё можно грешить?Воздушная пробка ? Звуков булькающих у меня не было никогда и нигде.

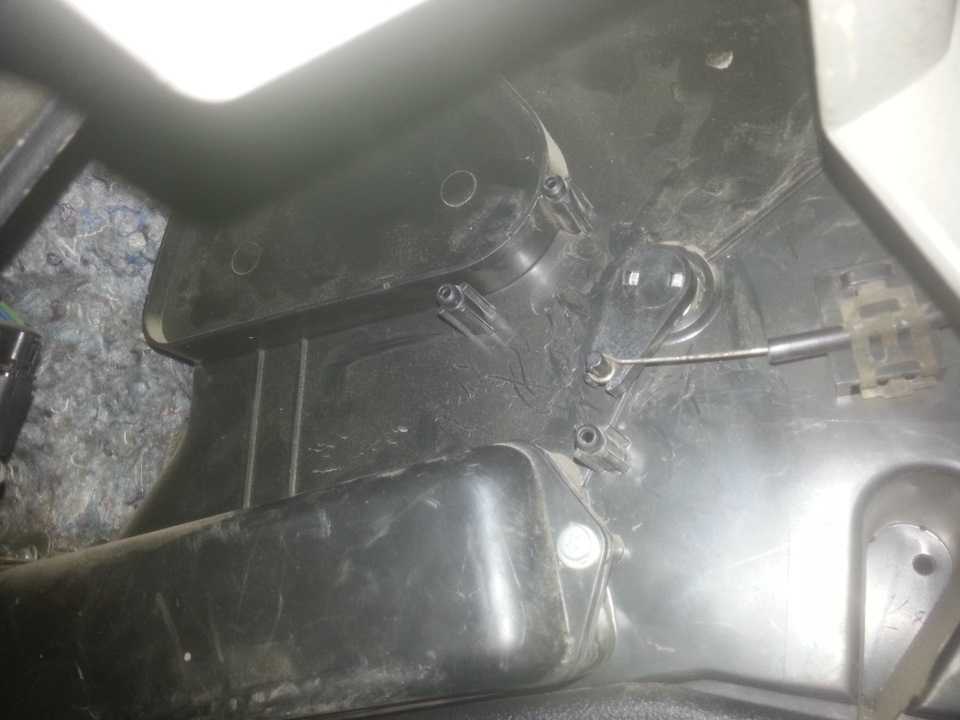

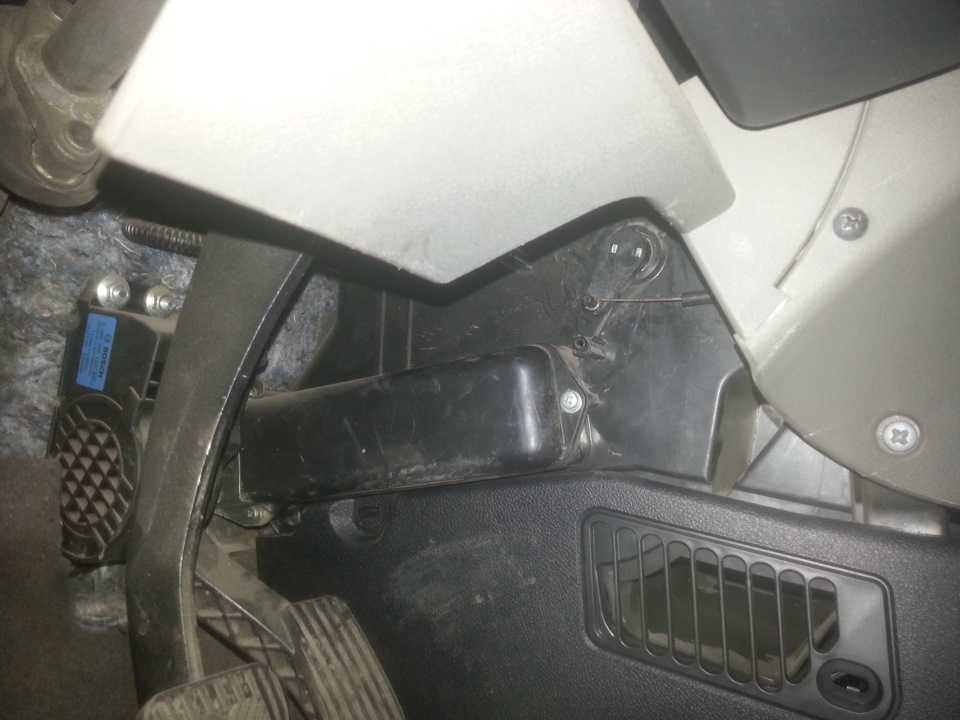

Решил пощупать пластиковый рычаг заслонки отопителя.Сидя на водительском, прикорячился и правой рукой взялся за этот рычаг. Левую руку протянул к основанию лобового стекла, чтобы ощущать температуру потока воздуха из щелей обдува. При этом моё ухо оказалось у дефлекторов над бородой.Моё наблюдение:При надавливании на рычаг, менялся звук в дефлекторах. А воздух становился теплее.Не то, чтобы воздух стал огненным. Нет, конечно. Но рука чувствовала разницу.

Теперь надо чухать репу, как решить данную проблему.Те варианты, что я видел на драйве, когда мастырили резинки, пружинки, мне не нравится.Метод «из говна и палок», конечно, хорош… Но хочется сделать один раз и забыть.Может, есть у кого идеи ? Или кто-то уже проходил этот этап?

Вчера после работы приколхозил первую попавшуюся пружину.

Что если перевернуть штатный радиатор

Итак, друзья, с приходом холодов я заметил, что печка греет слабовато, а при температуре за бортом -10°С окна оттаивали только минут через 30-40 интенсивного движения. Ездить так было нельзя, и в очередную оттепель я решил затеять третью (надеюсь последнюю) замену радиатора печки .

К этому времени у меня пришло понимание, что хватит экспериментов и ставить все таки надо родной радиатор печки от Калины. идеально подходящий по размерам и форме. Причем перед установкой его надо тщательно уплотнить поролоном, чтобы воздух от вентилятора проходил через пластины радиатора, а не мимо него.

В тот момент я пока не знал, как буду ставить штатный радиатор, но выпиливать воздуховоды или разбирать торпедо я по-прежнему не собирался. Мне казалось, что должен быть какой-то более простой и логичный способ установки штатного радиатора. Заранее купив новые патрубки и радиатор печки от Калины (650 р.), я снял установленный радиатор от газели и попытался поставить штатный радиатор на его место. Как и следовало ожидать, штуцера уперлись в перегородку моторного отсека, поэтому штатный радиатор не удалось задвинуть в нишу даже на половину его длины.

После демонтажа радиатора от газели я стал думать, как поставить штатный радиатор, ничего при этом не ломая. Покрутил, повертел радиатор, поставил его так и эдак, и вдруг мне в голову пришла идея: а что если перевернуть радиатор отопителя штуцерами не к мотору, а в сторону водителя?

Идея была хоть и смелой, но жизнеспособной, поэтому часа через 4 из дефлекторов отопительной системы уже дул горячий воздух. Теперь, давайте рассмотрим от начала и до конца весь процесс замены печки на Калине методом реверса радиатора. Начнем с составления списка всего, что нам понадобится.

Инструменты и материалы для ремонта печки Калина

Обязательно:

• Две отвертки: крестовая и плоская (для откручивания хомутов)
• Ключ-трещотка
• Головки на 7 и 8 (для откручивания хомутов)
• Головки на 10, 13
• Длинная головка на 10 (длиной 5 см)
• Ключи на 10, 13
• Длинные клещи или плокогубцы (чтобы выломать штуцера старого радиатора)
• Пилка по металлу (аккуратно отпилить штуцера нового радиатора)
• Острый нож (для нарезки поролона)
• Штатный радиатор печки Калина 11183
• 3 метра армированного шланга, внутренним диаметром 20 мм
• Два уголка из трубок (D=18-20 мм, размером 50х50 мм)
• Поролон толщиной 5 и 15 мм

Желательно:

• Освещение: лампа-переноска или фонарь
• Кусок шланга для слива ОЖ + трубка-переходник
• Тонкогубцы (для откручивания труднодоступных хомутов)

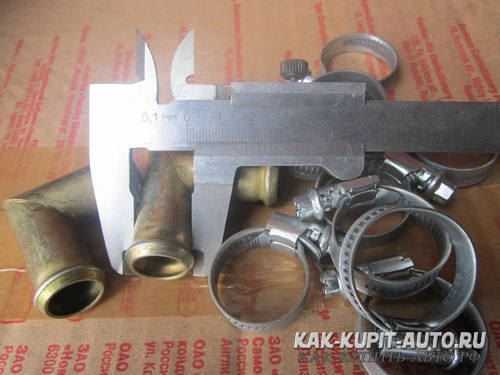

Обращаю ваше внимание, уважаемые читатели, что для ремонта совершенно необходимы два трубчатых уголка диаметром 18-20 мм (по диаметру шланга) размером 50х50 мм. которые будут поворачивать поток жидкости от штуцеров вверх (на фото они справа):

Можно попробовать обойтись без этих уголков. но в таком случае шланги будут сильно перегибаться и возможно. антифриз не сможет свободно циркулировать по ним. Кроме того, в местах изломов неизбежно повышается нагрузка, поэтому возрастает риск протечек, которые в салоне автомобиля крайне нежелательны.

Уголки я купил по 50 р. в магазине запчастей для ГАЗ. Заодно прихватил пригоршню хомутов подходящего размера

Замена термостата на Калине 8 клапанов

Термостат на Калине состоит из 2-х частей — так называемой крышки термостата и корпуса. Крышка — эта та часть, в которой находится термоэлемент, а корпус — которая крепится к двигателю. Корпуса отдельно не продаются в отличии от крышек, по крайней мере я не встречал. Поэтому можно заменить либо крышку, либо покупать полностью термостат в сборе.

К двигателю он крепится 2-мя гайками вместе с проводом массы от АКБ. Откручиваем их и снимает термостат. В большинстве случаев остатки прокладки приклеятся к двигателю. Их нужно будет удалить ножом либо лезвием.

В корпус термостата вкручен датчик температуры ОЖ. Его нужно выкрутить со старого и вкрутить в новый термостат, либо же просто купить новый. Он крепится под медную прокладку, которую вроде как нужно менять на новую, но практика показывает, что б/у тоже держит нормально. Резьбу самого датчика ближе к прокладке можно легонько промазать герметиком.

На новую прокладку термостата, для уверенности, дополнительно нанес тонкий слой герметика и установил его на подготовленное место. По отзывам в интернете лучше всего покупать оригинальный термостат от АвтоВАЗа. Он прослужит дольше всех. На втором месте фирма «ПРАМО», именно такой я и купил, так как оригинальный просто не смог найти. Некоторые образци могут открываться не при 85 градусах, а при 90-95º. Не уверен, нормально ли это. Так же нужно отметить, что крышка термостата ПРАМО не встанет в корпус АвтоВАЗа, будет мешать бортик, который умельци благополучно спиливают болгаркой.

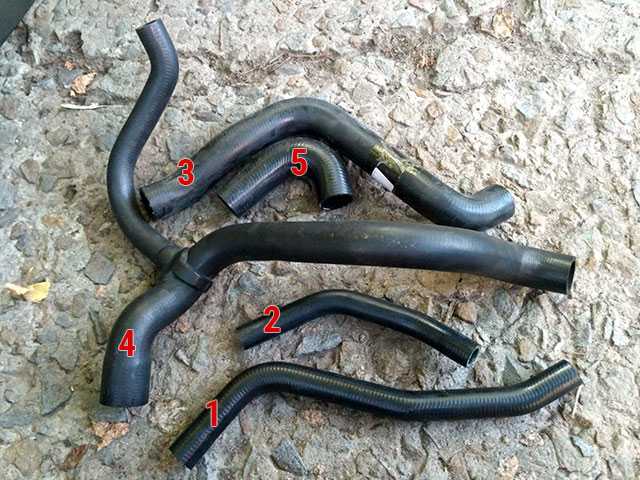

Замену патрубков системы охлаждения Калины можно условно поделить на замену патрубков печки и замену патрубков радиатора. К печке подходят 2 патрубка — подводящий (1) и отводящий (2). К радиатору так же подводящий (3) и отводящий (4). Так же есть небольшой соединительный патрубок (5) от термостата к сифону.

Почему в автомобиле Лада Калина печка дует холодным воздухом

Поломки свойственны не только старым, но и новым автомобилям. Некоторые владельцы автомобилей Лада замечают, что печка дует холодным воздухом, Калина тоже может быть подвержена такой проблеме. Произойти подобное может в силу многих причин.

Вне зависимости от этого, с ремонтом лучше не затягивать. Здесь, как и в организме человека, одно маленькое нарушение может спровоцировать цепную реакцию. Справиться с подобной поломкой можно самостоятельно или в условиях СТО.

Внимание к любым мелочам

Техническую неисправность легче предупредить, чем потом тратить время и деньги на ее устранение

Для того чтобы не пришлось проводить на Ладе ремонт печки (Калина это будет или Веста — неважно), необходимо внимательно следить за техническим состоянием машины:

• каждое утро на месте стоянки Калины надо проверять наличие темных пятен, говорящие об утечке антифриза;
• осматривайте шланги системы на предмет наличия потеков;
• если таковые обнаружены, то необходимо немедленно поменять пробку бачка;
• ежедневный осмотр радиатора печки;
• если печка дует холодным воздухом, то причину стоит искать в повышенном расходе охлаждающей жидкости.

Ежедневные проверки состояния «здоровья» транспортного средства позволят избежать многих проблем.

Если клапан радиатора ослаблен или бачок с охлаждающей жидкостью негерметичен, то в течение короткого времени проблема с ужасающей скоростью начнет распространяться дальше.

Первым результатом станет поломка компьютера транспортного средства. Подобная неисправность не относится к гарантийным, поэтому ремонт отопителя и замена компьютера лягут полностью на плечи автолюбителя. Снизить риск подобных неприятностей у Калины поможет небольшая перестановка бортового компьютера:

• аккуратно демонтировать облицовку;
• выкрутить 2 самореза;
• выдавить аккуратно компьютер по направлению к себе;
• поместить его на полку в районе бардачка;
• жгуты проводов отсоединять не нужно;
• закрепить компьютер на новом месте;
• повторное заземление не проводится.

Если все сделано правильно, то в будущем Лада Калина не останется без бортового компьютера даже в условиях неожиданно случившейся неполадки. Главное, чтобы водитель убедился в надежности креплений после перестановки.

Техническая специфика восстановления работоспособности

В большинстве случаев ремонт отопителя занимает немного времени. Если Лада Калина таковой требует, то при наличии необходимого инструмента все можно сделать самостоятельно.

Для того чтобы решить проблему с печкой на Калине, необходимо выполнить такую последовательность действий:

• слить всю охлаждающую жидкость;
• снять воздушный фильтр (заслонка печки при этом не извлекается);
• демонтируется педаль тормоза и газа для более удобной замены радиатора;
• в некоторых случаях существует необходимость демонтажа рулевой структуры в сборе;
• аккумулятор снимается вместе с подставкой;
• снять воздуховод;
• аккуратно откручивается шланг от радиатора;
• демонтируется шланг отопления салона.

Для экономии времени в последующем необходимо фиксировать положение деталей в пространстве. Это позволит не затягивать ремонт отопителя Калины. В некоторых случаях вышеописанный алгоритм срабатывает не в полной мере. Виной здесь — индивидуальные характеристики транспортного средства. Спешить, как и начинать применять грубую силу, в таком случае не стоит.

Водители со стажем рекомендуют снять больше деталей и узлов транспортного средства, что в итоге позволит осуществить замену радиатора и решетки.

Вне зависимости от сложности ремонта, необходимо убедиться в том, что охлаждающая жидкость была правильна слита и потом залита. Любые потеки и протечки способны негативным образом отразиться на техническом состоянии железного коня.

Во время ремонта автовладелец может обнаружить износ некоторых узлов машины. В таком случае их следует заменить.

Во-первых, это исключит риск повторного ремонта. Невозможно предсказать, когда именно машина начнет себя плохо чувствовать. Во-вторых, качественная работа транспортного средства экономит время и деньги, которые бы водитель потратил на визит СТО.

Состав системы отопления

Принцип функционирования отопителя в Лада Калина весьма прост. Он построен на приточно-вытяжной схеме. Схема отопителя содержит в себе:

• фильтр воздуха салонного пространства;
• воздуховоды;
• радиатор отопителя;
• электрический вентилятор;
• модуль управления воздушными потоками и режимами работы вентилятора.

Устройство печки салона выглядит именно таким образом, а располагается за приборной панелью и только органы управления системой присутствуют на ее лицевой поверхности в салоне Лада Калина. Работающий двигатель генерирует тепло, которое отводится от него с помощью системы охлаждения. В данный контур включен радиатор отопления. Циркулирующая жидкость нагревает соты, от которых теплый поток посредством вентилятора направляется внутрь салона. Регулировка требуемой температуры, силы и направления воздушной струи осуществляется посредством присутствующих в салоне ручек и заслонок. Иногда требуется регулировка заслонок.

Забираемый из внешней среды воздух первоначально проходит сквозь заборный элемент, располагающийся на капоте у нижней линии лобового стекла Лада Калина. Далее воздух устремляется к фильтрующему компоненту и посредством вентилятора подается внутрь салонного пространства.

Вентилятор способен функционировать в 4-х разных режимах скорости. Регулировка осуществляется посредством соответствующей ручки на приборке, а само переключение возможно благодаря присутствию в модуле управления резисторного блока.

Как диагностировать систему отопления в Калине

Перед диагностическим мероприятием потребуется внимательно изучить схему. К проверке следует склоняться только во время работы мотора.

1. Регулятор температуры, расположенный на блоке управления в салоне, устанавливаем в крайней левой позиции. Активируем вентилятор и наблюдаем попадание в салон сквозь дефлекторы горячего воздуха. Смещая постепенно ручку вправо до упора, достигаем выхода холодного потока воздуха.
2. Проверку скорости следует начинать с установки соответствующей ручки в позицию минимальных оборотов. Если вентилятор и модуль его управления исправны, то сила воздушной струи должна возрастать по мере перевода ручки в последующие позиции (и так до 4-го скоростного режима, соответствующего максимальному числу оборотов).
3. Проверяем заслонки. Здесь регулятор уровня температуры по максимуму сдвигаем в левое положение. Переключатель оборотов вентилятора переводим в позицию, соответствующую 4-й скорости. Сама проверка сводится к плавному перемещению регулятора заслонок между крайними положениями. Это следует выполнять, дабы ощущать корректировку направления потока. Переводя регулятор режима температуры в различные положения, наблюдаем изменение степени нагрева поступающего воздуха.
