Снятие и замена ремня грм ваз 2110, 2111 своими руками

Зачем нужна замена и признаки неисправности

Прежде чем понять, что необходимо сделать для замены ремня, надо определить, когда это нужно делать. Подсказать это могут следующие признаки:

• появление свистящих звуков с началом работы мотора или после того, как прибавились обороты;
• снижение производительности генератора (понятно по сигналу датчика);
• разрыв детали.

Свист происходит в результате работы простого приспособления: ремень, надетый на коленчатый вал (конкретно, на шкивы), передает вращение генератору. Шкивы и ремни могут быть разной конструкции, но принцип их действия одинаковый. Писк или скрип может появиться при условии трения деталей друг о друга. Причин существует несколько:

• износ ремня, когда дальнейшее его натяжение невозможно;
• деталь изготовлена из материала низкого качества;
• попадание на поверхность технических жидкостей, бензина.

Что делать в этой ситуации? Не обязательно менять приспособление на новое. Прежде чем сделать это, нужно провести проверку и определить причину свиста или скрипа

Следует обратить внимание на следующее:

• если на ремне имеются повреждения, он требует замены;
• проверить степень натяжения;
• ремень должен быть сухим и чистым;
• не сместилась ли линия, на которой находятся шкивы.

В некоторых случаях невозможна передача вращения по причине жесткости ремня. Обычно это бывает в холодную погоду, после нагревания мотора писк исчезает. Если в конструкции имеется натяжной ролик, свист может быть следствием его износа. Замена детали полностью решает проблему.

Примечание. Если причину не удалось установить, следует заменить ремень на деталь другого производителя.

Часто ремень рвется

Важно понять, в чем причины, ведь подобная ситуация может произойти вновь. Разрыв могут вызвать следующие факторы:

• естественный износ (эксплуатация осуществлялась сверх установленного срока);
• деталь изначально была бракованной;
• неисправность шкивов, валов, натяжителей;
• чрезмерное или недостаточное натяжение ремня.

Грамотное натяжение ремня и его регулировка

Следует обращать внимание на такой параметр, как натяжение ремня генератора. Работа генератора напрямую связана с работой коленчатого вала, поэтому ременной привод должен быть полностью исправен

Натяжение ремня должно быть оптимальным, в этом случае можно не беспокоиться за работу энергосистемы.Регулировка ремня в модели ВАЗ 2110 очень важна. Он соединяет два шкива, скорость вращения которых доходит до нескольких тысяч оборотов в минуту. В то же время ремень обязан достаточно тесно соприкасаться с головкой шкива, что исключит возможность проскальзывания. Существует три варианта натяжения:

• недостаточное;
• чрезмерное;
• нормальное.

В первом случае шкив коленвала очень много работает в холостую. Ремень чрезмерно нагревается и повреждается. Во втором случае быстро приходят в негодность подшипники генератора.

Примечание. Чтобы определить оптимальное натяжение ремня, необходимо надавить на середину между двумя шкивами. Допустимый предел отклонения от нормы определен для той или иной марки автомобиля индивидуально.

Ремень генератора можно натянуть, используя регулировочную планку. Автомобили ВАЗ имеют простой способ регулировки ремня. Сам он крепится к двигателю при помощи болта. Вверху есть дугообразная планка с гайкой и прорезью, которая закрепляет положение генератора. Для натяжения необходимо выполнить следующее:

• отсоединить гайку на планке;
• отжать генератор от двигателя с помощью длинного инструмента;
• закрутить на планке гайку;
• оценить результат.

Подтяжка ремня регулировочным болтом. Этот способ наиболее удобен. Он предполагает следующее:

• ослабить натяжение гаек крепления генератора сверху и снизу;
• провернуть болт регулировки по часовой стрелке, отвести генератор от блока и проверить натяжение ремня;
• затянуть крепежные гайки.

Примечание. После проведения процедуры необходимо выполнить 2-3 оборота коленчатого вала и произвести проверку силы натяжения снова. После непродолжительной поездки нужно провести контрольное измерение.

Как видим из статьи, своими руками можно спокойно заменить ремень генератора. Инструкция всегда подскажет, как все правильно сделать. Так же на нашем ресурсе имеется инструкция по замене ремня ГРМ. А если учитывать еще и то, что цена на ремень не такая уж и большая, то можно неплохо сэкономить, проведя ремонт самостоятельно.

Проверка и замена вспомогательного приводного ремня

Проверка и замена вспомогательного приводного ремня через 30 000 км или через 24 месяца)*

Проверка состояния вспомогательного приводного ремня (ремней)

Снятие, установка на место и регулировка натяжения вспомогательного приводного ремня (ремня компрессора системы кондиционирования воздуха) (двигатель В202)

Снятие, установка на место и регулировка натяжение вспомогательного (мультиреберного) приводного ремня (двигатель В202 с ручной регулировкой натяжения)

Снятие и установка на место вспомогательного (мультиреберного) приводного ремня (для двигателей без балансировочного вала с автоматическим натяжителем ремня)

Снятие и установка на место вспомогательного (мультиреберного) приводного ремня (двигатели с балансировочным валом с автоматической регулировкой натяжения)

Источники

• http://masteravaza.ru/generator/remen/zamena-remnya-generatora-na-vaz-2110-453
• http://automn.ru/vaz-2110/vaz-18589-10.m_id-1902.m_id2-1916.html

Принцип действия

Подключение напряжения на клемму генератора от замка зажигания проходит через контрольную лампочку, которая расположена на приборном щитке:

• Если включено зажигание, лампочка загорается.
• Совершается запуск в работу движка, лампочка должна обязательно погаснуть — это показывает об исправности генератора.

При запуске движка генератор начинает работать от трех дополнительных диодов, которые установлены на блоке выпрямителя. Технические параметры генератора:

• максимум силы тока отдачи при 13 В, 6000 об/мин — 1, А-80;
• регулируемые пределы напряжения — 13,2-14,7 В;
• передаточное отношение двигатель-генератор — 1:2.4;
• рабочая емкость конденсатора — 2.2 мкФ _+ 20%.

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, в целом производится аналогичным образом. Однако есть небольшие отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.

Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов. Один из них подвижный, использующийся для натяжения. Второй — опорный.

Натягивая ремень «приоровского» мотора или мотора 2112, необходимо соблюдать особую осторожность. Надев и натянув его, необходимо в обязательном порядке попытаться провернуть двигатель вручную

Если коленвал не удается прокрутить, следует еще раз проверить правильность установки меток. На этих моторах ошибка практически всегда приводит к повреждению клапанов и поршневой группы.

Всем привет! Недавно, заметил под капотом посторонний стук. Покрутился вокруг мотора, стучало, вроде как, со стороны ГРМ. Проверил натяжение ремня ГРМ, слабоват. Решил, что он и является источником шума, ослабленный ремень болтается и цепляет за кожух.Решил подтянуть, за одно и проверить состояние ремня, ибо прошел он уже 22т.кмНатянуть ремень на шестнаре, не намного сложнее, чем на 8кл. Из спец. инструмента понадобится только ключик для натяжения ролика.

У меня такой ключик, не самый удобный, но свое дело делает. Для начала, следует снять ролик- натяжитель ремня генератора. (на авто с кондером или ГУРом) Скинуть приводной ремень и отложить его в сторону.Открутить 5 болтов и снять кожух ГРМ.

Отпустить ключем на 17, гайку крепления ролика. Натянуть ролик ГРМ, так, чтобы прогиб ремня, между шестернями составлял 5,4±0,2мм. под нагрузкой 100 Н (10 кгс).

Натяжение производить против часовой стрелки. Таким образом, чтобы отверстия на ролике находились снизу.

Я проверяю натяжение с помощью линейки и 10кг гири, установив линейку на ремень между шкивами, а на линейку гирю. Можно конечно обойтись и без, этого, выставив “на глаз”. С опытом можно достаточно точно, натянуть ремень проверяя натяжение пальцем.

Если перетянуть ремень ГРМ, он будет противно скрипеть и визжать, особенно на горячем моторе. Перетянутый ремень быстрее износится, а также сократит срок службы помпы и натяжного ролика. Есть мнение, что лучше немного не дотянуть, чем перетянуть.

Натяжение ремня рекомендуют производить при температуре двигателя 25-30гр. Если натягивать на совсем холодном моторе (например зимой), то после прогрева мотора до рабочей температуры, ремень окажется перетянут.

Выводы:В моем случае, ремень действительно был слабоват, но после подтяжки посторонний стук не пропал, как выяснилось, источник стука был не в ГРМ. Что конкретно стучало, я расскажу в следующей записи.

Ремень ГРМ и ролик- натяжитель, оказались в хорошем состоянии, никаких признаков износа я не увидел. Учитывая, что мотор теперь безвтыковый, ремень продолжит свою службу дальше.

• www.drive2.ru
• carfrance.ru
• znanieavto.ru
• www.drive2.ru

Натяжитель ремня генератора

Натяжитель очень просто устроен, его может отремонтировать даже неопытный водитель. Большинство производителей автомобилей изготавливают натяжители, состоящие из следующих деталей:

• кронштейн, с помощью которого он крепится к двигателю;
• ролик с подшипником;
• болт ролика.

Подшипник — наиболее уязвимая деталь, часто выходящая из строя. После того, как ремень снят, легко диагностировать неисправность подшипника. Кронштейн также может стать причиной неисправности. Он имеет свойство погнуться, ролик смещается с того места, где находится ремень. Последствия подобного дефекта следующие:

• ремень натягивается неравномерно: сторона с большим натяжением изнашивается быстрее;
• если искривление сильное, ремень может слетать.

Примечание

Важно следить за состоянием ролика натяжителя ремня генератора. Автомобильный мотор выполняет не только ходовую функцию

В моторном отсеке еще много различных важных устройств. Двигатель внутреннего сгорания передает усилия колесам машины, а также способствует работе всех систем.

Коленный вал мотора имеет шкив, связанный со следующими деталями:

• генератором;
• насосом системы охлаждения;
• механизмом газораспределения;
• кондиционером;
• гидроусилителем руля ВАЗ.

Шланги теплообменника отопителя

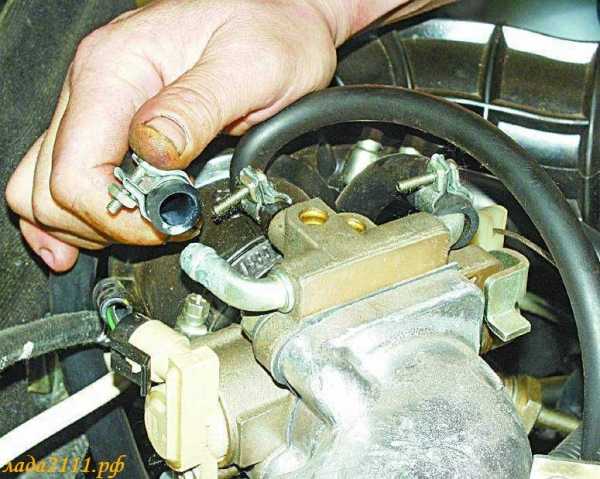

Другими шлангами в системе охлаждения ВАЗ 2110 являются те, которые подведены к теплообменнику отопителя.

Схема шлангов

При их снятии и установке новых элементов обязательно предстоит заменить уплотнительные кольца. Потому советуем их приобрести заранее. Сама же процедура демонтажа выглядит следующим образом.

1. Два шланга отопителя подключаются к теплообменнику при помощи единого разъема. Некоторые модификации ВАЗ 2110 могут потребовать демонтировать крышку распредвала.
2. Снимите металлический зажим, который расположен сверху разъема.
3. Отожмите пластмассовый фиксатор к левой части разъема, что позволит его отпустить.
4. Снимите разъем теплообменника, удалите старые уплотнительные кольца. Возвращать те же самые на место настоятельно не рекомендуется.
5. Альтернативой таких разъемов могут быть шланги с пружинным фиксатором, выполненным из металла.

Замена

Теперь осталось установить новый комплект патрубков и завершить эту работу. Для этого:

• Выполняйте установку, следуя в обратной последовательности разборки и демонтажа;
• Обязательно поставьте на места новые уплотнительные кольца;
• Наполните систему охлаждения охлаждающей жидкостью;
• Включите в работу двигатель, убедитесь в отсутствии утечек охлаждающей жидкости.

Как видите, замена патрубков системы охлаждения вполне может быть выполнена своими руками. Здесь потребуется аккуратность, последовательность ваших действий, а также использование новых, качественных деталей на смену старым.

Если же подобными вопросами вы не можете или не хотите заниматься самостоятельно, обратитесь в хороший автосервис, где быстро и качественно смогут привести вашу систему охлаждения в нормальное состояние.

Функции роликов ГРМ в ВАЗ

Основная задача газораспределительной системы заключается в своевременном наполнении цилиндров воздушно-топливной смесью и отводом выхлопных газов. Делается это путём синхронизации поршней и выпускных клапанов двигателя. Для выполнения этих функций, на газораспределительный механизм необходимо подать вращающий момент с коленвала. Момент транслируется с помощью привода состоящего из шкивов, роликов и ремня. Опорный или паразитный ролик сгибает ремень под правильным углом и стабилизирует его, устраняя шум и вибрацию. В свою очередь, ролик начинателя отвечает за натяжение ремня.

Согласно заявлению производителей, замена роликов ГРМ на ВАЗ 2112 16 клапанов должна производится через 180 тысяч километров пробега. Однако, он может выйти из строя раньше. Здесь всё зависит от качества материалов, стиля вождения и условий эксплуатации автомобиля. Автомобилисты со стажем советуют задуматься о замене деталей спустя 120 — 90 тысяч километров. Замена роликов ГРМ ВАЗ 2112 16 клапанов без снятия ремня невозможна. Да и, по правде говоря, это не имеет особого смысла, поскольку на современных автомобилях, срок службы ремня ГРМ равен сроку «жизни» роликов.

Именно к этому приводит несвоевременная замена ремня газораспределителя.

Процесс натяжки ремня ГРМ «от и до»

Все действия выполняем на холодном двигателе. Допустим, ремень сейчас заменяется и гайка на ролике не затянута. Тогда просто пропустите «шаг 1»:

1. Берём «крокодил» для АКБ и фиксируем ремень на шкиве. Затем ключом «на 17» ослабляем затяжку гайки (см. фото).

2. В резьбовое отверстие рядом с роликом вкручиваем шпильку М8. На неё накручиваем две гайки. На ролик одеваем пластину и динамометром выставляем усилие – ровно 4 кгс.

3. Внутренняя гайка на шпильке должна касаться пластины. Сверху накручивают ещё одну гайку, фиксируя пластину на месте.

4. Взяв ключ «на 17», затягивают гайку на ролике. Рекомендуемое усилие – 33,2-41,1 Н*м.

5. Осталось удалить всё лишнее – пластину и шпильку.

На двигателе ВАЗ-2112 натяжение ремня ГРМ зависит от усилия, прилагаемого к регулировочному ключу. Усилие должно составлять 2,0 Н*м. А у нас дистанция от оси до «ушка» составляет 51 мм (см. ниже). Умножьте 0,051 на 39,2266 (4 кгс в ньютонах), и получится требуемое.

Чертёж пластины

Из стали толщиной 2 мм изготовляют пластину, показанную на чертеже. Выкройку нужно делать, исходя из особенностей гибочного оборудования. При «гибке» длина уменьшается, и значит, размеры выкройки будут больше, чем 94×75 мм.

Технологическая пластина

Резьбу под винты М4 нарезают стандартным способом. Каждый винт должен выступать за плоскость на 7 мм.

Ролик способен обеспечить нормальный уровень натяжения

Большинство из этих устройств не могут работать без генератора(см.Ваз 2110 ремонт генератора: делаем все своими руками), который, в свою очередь, хорошо действует лишь при достаточном натяжении ремня. Именно ролик способен сделать уровень натяжения ременной передачи оптимальной.

Существует несколько вариантов данных приспособлений. Наиболее популярные из них:

• Ролик со смещенным центром. При вращении ремень натягивается, степень натяжения фиксируется с помощью болта.
• Ролик устанавливается на подвижном кронштейне, натяжение осуществляется болтом.

В любом случае нужно проверять состояние данной детали, при необходимости производить ремонт.

Примечание. Иногда дефекты выявляются на новых машинах, недавно сошедших с заводского конвейера. Это указывает на брак при производстве автомобиля.

Замена ролика

Чтобы заменить ролик, нужно выполнить следующее:

• обездвижить коленвал с помощью монтировки;
• снять напряжение с ремня (для этого необходимо ослабить болт, которым крепится кронштейн или ролик);
• выкрутив осевой болт, демонтировать ролик;
• закрепить новый ролик и произвести регулировку натяжения ремня.

Примечание. После установки ролика обязательно проверяем, как он работает. Затем осматриваем деталь повторно.

Замена натяжителя ремня

Как заменить натяжитель ремня генератора самостоятельно? Если автовладелец заметил, что кронштейн искривлен, единственное возможное средство — заменить натяжитель. Эта деталь сделана из монолитного металла и восстановлению не подлежит. При замене натяжителя необходимо выполнить следующее:

• произвести отключение контактов аккумулятора;
• снять ремень генератора, ослабив натяжение ролика;
• снять кронштейн, открутив гайки;
• поставить рабочий кронштейн с роликом;
• установить ремень, оптимально натянув его.

Примечание. Для недопущения поломок в дальнейшей эксплуатации, необходимо следовать следующим правилам: проверять, на одной ли линии находятся шкивы коленвала и ролик натяжителя; не натягивать ремень слишком сильно.

Установка и снятие ремня привода ГРМ на 16 клапанном двигателе Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

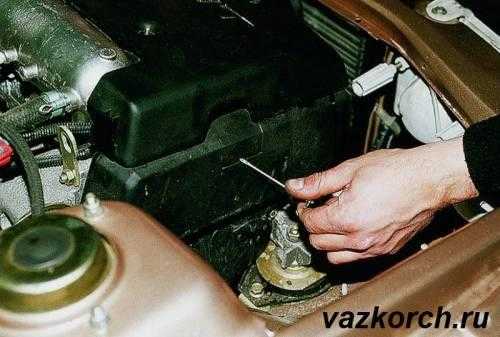

Для оценки состояния ремня поддеваем отверткой заглушку передней крышки ремня привода ГРМ ваз 2112…

…и снимаем ее. Снимаем ремень генератора.

Головкой «на 10» отворачиваем шесть болтов крепления передней крышки…

… и снимаем ее (B). Снимаем правое колесо и пластиковый щиток моторного отсека.

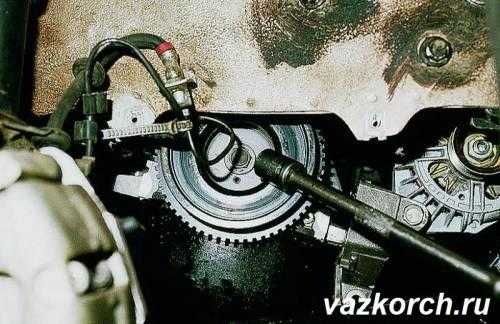

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

…до совмещения меток на зубчатых шкивах распределительных валов ваз 2110 с метками на задней крышке ремня ГРМ. При этом риска на маховике двигателя должна встать напротив прорези крышки картера сцепления (см. Замена ремня привода ГРМ на двигателях ВАЗ-2110, 2111). Вставив через отверстие в картере сцепления между зубьями маховика отвертку с целью его фиксации, отворачиваем болт крепления шкива привода генератора ваз 2112.

Снимаем шкив привода генератора.

Ключом «на 17» ослабляем гайку натяжного ролика ремня.

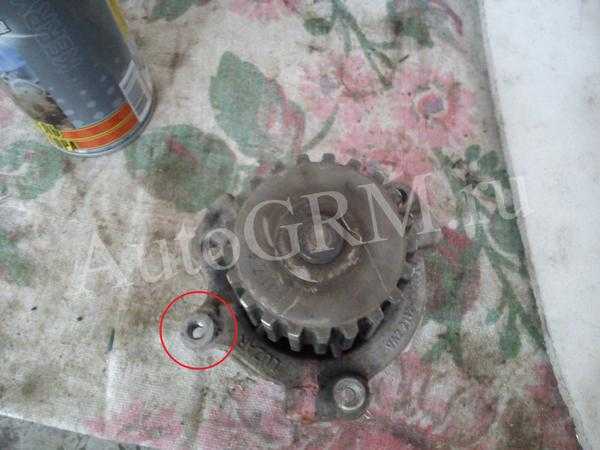

Поворачивая ролик, ослабляем натяжение ремня и снимаем заднюю его ветвь с зубчатого шкива выпускного распределительного вала, натяжного ролика и шкива насоса охлаждающей жидкости.

Снимаем ремень с зубчатых шкивов коленчатого и выпускного распределительного валов и опорного ролика. Устанавливаем ремень ваз 2110 в обратной последовательности. Убеждаемся в совмещении установочных меток коленчатого и распределительных валов ваз 2112. Надеваем зубчатый ремень на шкив коленчатого вала. Поворачивая натяжной ролик, натягиваем ремень и закрепляем ролик. Провернув коленчатый вал в направлении вращения на два оборота, проверяем совмещение установочных меток. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов. Прогиб ремня должен составлять 5,4±0,2 мм под нагрузкой 100 Н (10 кгс).

Схема привода распределительных валов 1 — зубчатый шкив коленчатого вала 2 — зубчатый ремень 3 — шкив насоса охлаждающей жидкости 4 — натяжной ролик 5 — шкив выпускного распределительного вала 6 — задняя защитная крышка зубчатого ремня 7 — шкив впускного распределительного вала 8 — кольцо для датчика фаз 9 — опорный ролик А — метка ВМТ на зубчатом шкиве коленчатого вала В — установочная метка на крышке масляного насоса C и F — установочные метки на задней защитной крышке зубчатого ремня ваз 2111 D — установочная метка на шкиве выпускного распределительного вала Е — установочная метка на шкиве впускного распределительного вала

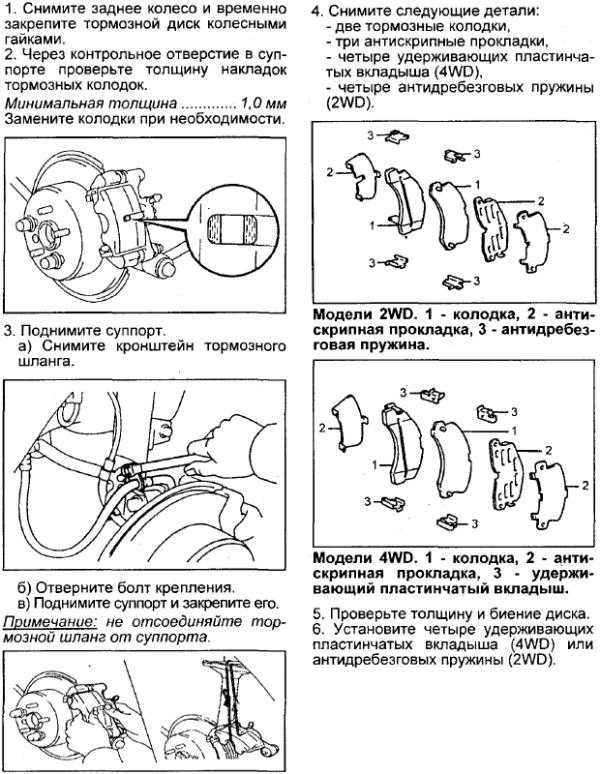

Замена колодок

Для того чтобы провести оценку состояния ремня ГРМ необходимо с помощью отвертки поддеть заглушку которая находится на крышки ремня привода ГРМ, и снять ее.

Для того чтобы заменить ГРМ необходимо снять ремень генератора. Затем с помощью головки на 10 откручиваем 6 болтов крепления передней крышки и снимаем ее.

Следующим делом нужно снять правое колесо и пластиковый щиток моторного отделения. Головкой на 17 поворачиваем коленвал по часовой стрелке за болт который держит шкив привода генератора.

До совмещения меток на шкивах распредвалов с метками на крышке.

Метка которая находится на маховике должна совпадать с прорезью на крышке картера сцепления.

Для того чтобы открутить болт крепления шкива привода генератора, вставьте отвертку между зубьями маховика и снимите шкив.

С помощью ключа на 17 ослабляем гайку ролика натяжения ремня. Затем поворачиваем ролик и ослабляем натяжение ремня, снимаем заднюю его часть с зубчатого шкива выпускного распредвала, натяжного ролика и шкива помпы.

Снимаем ГРМ с остальных зубчатых шкивов, и опорного ролика.

Установка ремня производится в обратном порядке снятию. Предварительно убеждаемся в совмещении установочных меток коленвала и распределительных валов. Одеваем ремень ГРМ на шкив коленвала. Натягивая обе стороны ремня, заводим переднюю сторону за опорный ролик, а заднюю, одев на шкив помпы, — за натяжной ролик. После этого одеваем ремень на шкивы распредвалов. Поворачивая натяжной ролик, натягиваем ремень и фиксируем ролик. Делаем два оборота коленчатого вала по часовой стрелки и проверяем совпадение меток. Если метки совпадают, проверяем натяжение ремня в средней его части между шкивами распредвалов. Прогиб ремня должен быть 5.4 плюс-минус 0.2 мм при нагрузке 100 H (10кгс).

Источники

• http://www.cto-maxom.ru/articles
• http://vazkorch.ru/dvigatel-lada/zamena-grm-vaz-2112-2111-16-klapanov.html

Выводы

Заменить ремень генератора на 16-клапанном двигателе ВАЗ-2112 — не простое дело, но вполне выполнимое своими руками. Так, сам процесс может занять около 3 часов времени

Стоит обратить особое внимание на качество изделия. Именно от него будет зависеть, насколько долго оно прослужит на автомобиле.

Зачем нужен ремень генератора в автомобиле? На этот вопрос без труда может дать ответ даже самый неопытный автолюбитель. Но если все-таки имеются трудности с определением роли ремня генератора, то вкратце, можно ответить следующим образом. Ремень генератора передает крутящий момент от коленвала двигателя на вал генератора. И если натяжение ремня падает, генератор перестает выполнять свою функцию должным образом.

Признаки плохого натяжения ремня генератора

Наверное, все слышали раздающийся свист из под капота, когда автомобиль начинал движение. Именно такой свист издает ремень генератора, если он имеет слабое натяжение либо необходима его замена.

Также обратите внимание на щиток приборов после запуска двигателя ВАЗ. Если лампочки меняют яркость после нажатие на педаль газа, следовательно, ремень генератора нуждается в натяжении.

Заключение

Завершив ремонтные работы, запустите двигатель. Оцените звук работы мотора. Если все сделано правильно, никаких посторонних шумов быть не должно.

При сильном натяжении ремня ГРМ возможен гул ролика натяжителя. В этом случае его крепление нужно ослабить, и провернуть ролик на 10-15 градусов влево, после чего опять надежно зафиксировать.
