Как снять масляный насос ваз 2109

Как произвести замену масляного насоса своими руками

Выяснив, что маслонасос нуждается в замене или ремонте, необходимо снять механизм с двигателя.

Инструменты для работы

Для того чтобы демонтировать узел, потребуется стандартный набор автомобилиста, состоящий из такого перечня:

• ключей на «10» и «13»;
• торцовых головок;
• удлинителя;
• карданных шарниров.

Как снять маслонасос

Если работы будут проводиться на инжекторном моторе, а не на карбюраторном, то с двигателя потребуется снять датчик положения коленвала. В остальном демонтаж механизма выполняют в одинаковой последовательности:

1. Обесточиваем бортовую сеть автомобиля путём снятия «—» провода с аккумулятора.
2. Ослабляем крепёж генератора и снимаем ремень.Одной из первых процедур по демонтажу маслонасоса является снятие ремня генератора
3. Подготовив чистую ёмкость, сливаем в неё масло с двигателя. Затем снимаем защиту мотора и сам поддон.После слива масла демонтируют защиту двигателя и поддон картера
4. Снимаем ремень распредвала.Чтобы демонтировать шкив коленвала, потребуется снять ремень ГРМ
5. После демонтажа ремня коленвал и распредвал вращать нельзя, чтобы избежать удара клапанами по поршням.
6. Снимаем шкив коленвала, для чего потребуется открутить болт.Одним из шагов по демонтажу масляного насоса является снятие шкива коленвала
7. Демонтируем маслоприемник. Для этого откручиваем 2 болта на крышке коренного подшипника и 1 болт, которым крепится маслоприемник к самому масляному насосу.Маслоприёмник крепится к крышке коренного подшипника двумя болтами и одним болтом — к масляному насосу

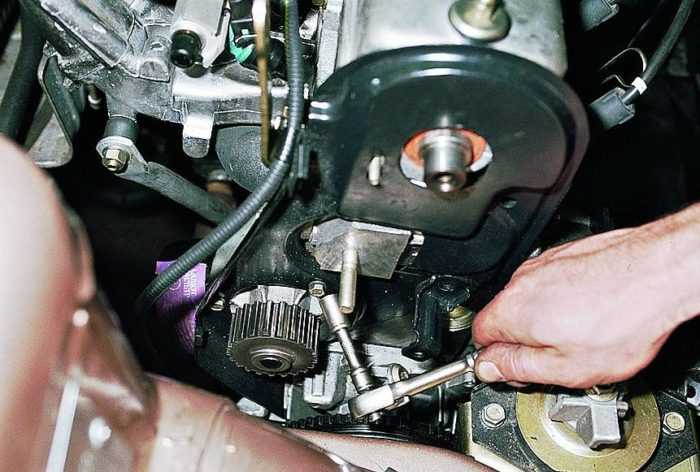

8. Чтобы снять насос, откручиваем крепёж из шести болтов. Делать это нужно аккуратно, чтобы не потерять расположенные под ними шайбы.Насос крепится шестью болтами, откручиваем их
9. После откручивания всех крепёжных элементов, снимаем непосредственно масляную помпу.Отвернув все крепёжные элементы, сдвигаем насос от крышки коренного подшипника и демонтируем с двигателя

Видео: демонтаж масляного насоса на ВАЗ 2108/2109

Установка насоса

Чтобы выполнить обратную сборку, следуют таким пошаговым инструкциям:

1. Прежде чем выполнить монтаж узла, ведущую шестерню устанавливают соответствующим образом.Перед установкой масляного насоса на место ведущую шестерню следует выставить в определённом положении
2. Шестерёнка должна совпасть с соответствующими лысками на коленвале.Ведущая шестерня должна совпадать с лысками на коленчатом валу
3. Перед установкой механизма смазывают рабочую кромку переднего сальника коленчатого вала моторным маслом.Перед тем как установить насос, рабочую кромку сальника промазывают моторным маслом
4. После смазки уплотнительного элемента и его монтажа аккуратно устанавливают маслонасос на коленвал. Затем заворачивают крепёж насоса.После смазки сальника моторным маслом и установки его на своё посадочное место, производят монтаж насоса
5. Монтируют все оставшиеся детали, которые были сняты для замены масляного насоса, в обратной последовательности.

Симптомы неисправности масляного насоса

Первое, что будет свидетельствовать о возникновении проблем с маслонасосом — это загоревшаяся лампочка давления масла. В этом случае элемент указывает на то, что в системе смазки мотора возникли неполадки. Насколько они серьёзны — предстоит выяснить автовладельцу

Помимо проверки давления, внимание следует уделить расходу масла. При снижении давления в системе смазки силового агрегата, эксплуатировать транспортное средство не следует до тех пор, пока не будет установлена причина и произведён ремонт

Основные симптомы возникновения проблем в системе — загоревшаяся лампочка или появление стука в моторе.

Действия, которые следует предпринять в случае возникновения поломки:

• остановиться и заглушить двигатель;
• подождать некоторое время, чтобы масло стекло в картер двигателя, после чего проверить его уровень с помощью щупа. Если уровень минимальный, нужно долить до нормы;
• завести мотор;
• если лампа давления масла продолжает гореть, из двигателя все так же доносятся посторонние шумы, то это может указывать на возможные неполадки с маслонасосом.

Одной из причин загорания лампочки давления масла может быть низкий уровень смазки в моторе

Как проверить масляный насос

Для тестирования механизма необязательно проводить его демонтаж. В целях диагностики требуется измерить давление в системе смазки и сравнить с теми показаниями, которые соответствуют норме конкретного автомобиля. Исходя из полученных результатов, можно делать выводы: есть ли повод для беспокойства или нет. В случае необходимости замены масляного насоса на ВАЗ 2108/2109 рекомендуется использовать только оригинальные детали. Объясняется это тем, что комплектующие на машины отечественного автопрома на сегодняшний день производят многие. Однако их качество оставляет желать лучшего.

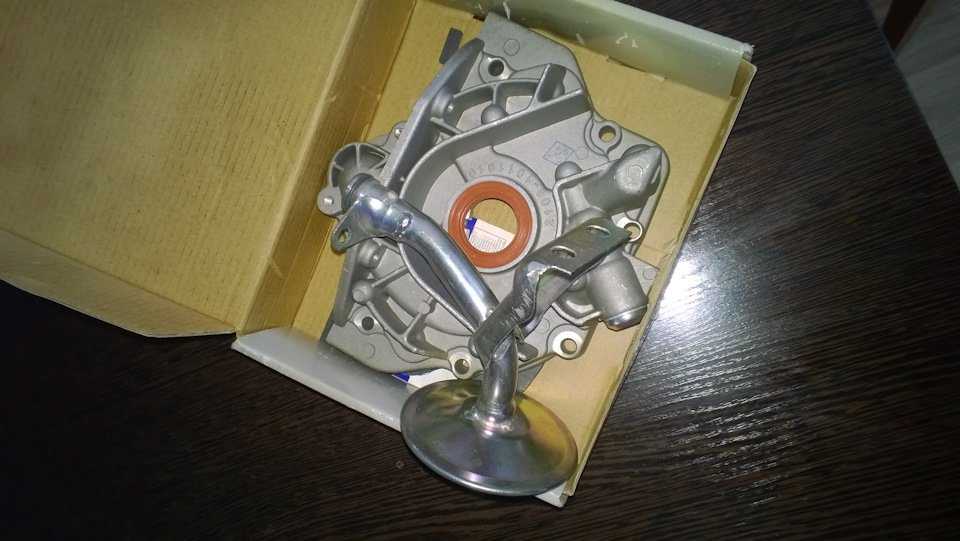

При замене маслонасоса рекомендуется приобретать оригинальную деталь, чтобы избежать проблем из-за низкого качества изготовления

Проверка маслонасоса на стенде

Если есть возможность, проверить работоспособность масляного насоса можно на специальном стенде. Суть такой проверки состоит в том, чтобы оценить производительность и создаваемое давление устройством, а также давление, при котором срабатывает редукционный клапан. При проведении испытаний насоса при помощи стенда применяют специальное масло с температурой +20 ˚С. Для маслонасоса на двигатель ВАЗ 2108/2109, производительность должна находиться в пределах 34 л/мин, противодавление — 5 кг/см². Редукционный клапан должен открываться при давлении 5,5–7,5 кг/см². Если проверка клапана осуществляется на моторе с помощью манометра, который установлен вместо датчика давления масла, клапан должен срабатывать при давлении не менее 4,5 кг/см².

Снятие и установка

После выкручивания болтов вам предстоит самое сложное — извлечение корпуса помпы из блока ДВС. Порой это выполнить не просто, так как внутри возможно окисление металлической поверхности, из-за чего деталь попросту прикипает к мотору. Для проведения работы придется воспользоваться тонким зубилом или плоской отверткой

Если вздумали применить последнюю, то обратите внимание, чтобы она была массивной, не погнулась при слабом ударе

На автомобилях с карбюраторной системой впрыска может потребоваться снятие корпуса воздушного фильтра, так как он иногда мешает. Когда освободите место, установите зубило на корпус насоса. Не перепутайте, ведь рубашку блока двигателя в таком случае легко повредить. Легкими, но резкими ударами выбейте корпус помпы из посадочного места. Старый насос можно выкинуть, взять в руки ветошь с ацетоном и зачистить металл в блоке двигателя.

Тщательно очистите его от остатков старой прокладки и герметика, чтобы в дальнейшем новые элементы стали на место максимально плотно. Установка должна проводиться в обратной последовательности. Ставьте вместе с насосом охлаждающей жидкости новую прокладку, слегка обмазанную с двух сторон герметиком.

Помпа производства «Пекар» встает на свое место максимально плотно, никаких усилий не требуется применять. Но если слишком плотная посадка, то можно воспользоваться деревянным молотком, чтобы, постукивая им по корпусу насоса, набить его в блок двигателя. Вот так правильно выполняется замена помпы.

Как снять ремень ГРМ?

Примерно через каждые 60 тыс. км пробега ремень ГРМ на автомобилях ВАЗ 2108-21099 нуждается в замене. Демонтаж помпы производится каждые 90 тысяч, но лучше менять все и сразу. Конечно, можно ездить и больше, если возить в багажнике запасной комплект. Но стоит ли проводить ремонт в полевых условиях, если можно выполнить его в гараже, без спешки и риска погнуть клапаны?

Ведь не все двигатели защищены от тех ударов, которые получают клапаны при обрыве ремня ГРМ. Все дело в том, что вы, разогнав машину, держите высокие обороты двигателя. Когда резко происходит обрыв ремня, распределительный вал устанавливается в положение, при котором все клапаны падают вниз, то есть открываются. Но вот только коленвал продолжает вращаться по инерции, двигая поршни.

И двигает он их навстречу опустившимся клапанам. Результат — это сильнейший удар, который в лучшем случае приведет к загибанию клапанов. Может случиться и такое, что лопнет поршень, по головке блока цилиндров пойдут трещины. Из-за этого ремонт сразу же становится дороже в несколько раз. Чтобы провести замену ремня ГРМ на ВАЗ 2108, вам потребуется подготовить автомобиль.

Первым делом установите его на ровную поверхность, чтобы со всех сторон к нему удобно было подойти. Правое колесо потребуется снять и подставить под машину хорошую и надежную опору. Избавиться от кожуха, который прикрывает отсек с механизмом газораспределения, вам не составит труда. Крепится он тремя болтами к блоку двигателя. Под ним вы найдете ремень, проходящий по шкивам коленчатого вала, помпы, распредвала и по натяжному ролику.

Чтобы демонтировать ремень, вам потребуется ключом на 17 открутить гайку крепления ролика. Тем же ключом выкручиваете гайку крепления генератора. Перемещайте его в сторону двигателя, ослабляя тем самым привод генератора. Далее производите выкручивание болтов, крепящих защиту к кузову автомобиля, снимайте приводной шкив для ремня генератора ВАЗ 2108. Резиновый ремень ГРМ легко снимается со всех шкивов и натяжного ролика.

Подготовка к замене помпы

Конструкция жидкостного насоса очень похожа на конструкцию масляного, так как состоит из аналогичных элементов. Изначально устанавливаются комплектующие производства «Пекар». Но если нет возможности заменить на такую же деталь, можно найти аналоги. Однако не все они будут иметь характеристики, как у стандартных комплектующих.

У одних срок эксплуатации меньше, у других размеры могут немного не совпадать, придется работать напильником, чтобы установить в посадочное место. Постарайтесь подбирать тот аналог, который будет максимально схож со стандартным, произведенным заводом «Пекар». Такие же требования можно предъявить и к другим узлам. Топливный насос этого же производителя служит безотказно на протяжении долгого времени.

Перед заменой помпы приготовьте ключи на 10. Вам пригодятся все виды: накидной, торцовый и рожковой. К некоторым болтам проблематично добраться, поэтому наличие разного типа ключей вам не помешает. Слейте из системы охлаждения двигателя всю жидкость, заранее дав ей остыть. Не проводите подобный ремонт сразу же после того, как заглушите мотор. Это чревато тем, что кипяток попадет на кожу и это вызовет ожоги.

Лучше запастись небольшим количеством автомобильных химикатов. К ним относятся герметик и фиксатор резьбы. С их помощью вы избавитесь от случайного протекания жидкостного насоса автомобиля ВАЗ 2108. Когда снимете ремень, у вас появится возможность провести демонтаж помпы.

Для этого воспользуйтесь ключами на 10. С их помощью необходимо выкрутить три болта, которыми крепится корпус насоса «Пекар» к блоку двигателя. Не всегда можно с легкостью выкрутить эти болтики. Иногда возле них скапливается пыль, смешанная с тосолом или маслом. Поэтому перед выкручиванием потратьте пять минут, чтобы очистить место ремонта от загрязнений.

Снятие двигателя

Двигатель на Ваз снимается при наличии необходимого инструмента. Кроме этого, нужно иметь в наличии специальное подъемное устройство, которое поможет вынуть двигатель из отсека. Можно конечно обойтись и без него, но тогда нужны дополнительные рабочие руки. Итак, начали:

• снимаем капот;
• покрываем мягкими одеялами передние крылья автомобиля, дабы не повредить краску при снятии мотора;
• сливаем радиатор;
• отсоединяем все электрические провода от трамблера, а также с датчика масла и температуры и карбюратора;
• снимаем шланг подачи топлива;
• откручиваем трубу выхлопного коллектора (глушителя);
• клеммы аккумуляторной батареи отсоединяем;
• вынимаем стартер;
• корпус воздушного фильтра извлекается;
• отсоединяем генераторные провода;

• откручиваем двигатель от коробки передач;
• отпускаем отверткой хомуты патрубков радиатора печки;
• снимаем тягу педали акселератора;
• вынимаем трос подсоса карбюратора.

После проведения вышеописанных работ, необходимо спуститься в смотровую яму или под эстакаду:

• снимаем главный цилиндр сцепления;
• откручиваем коробку передач;
• снимаем защитный кожух;
• откручиваем болты двигателя;
• цепляем двигатель ремнями и поднимаем вверх.

На данном этапе снятие двигателя закончено. Переходим к его разбору.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

1. Отсоединяется минусовая клемма аккумулятора.
2. В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.
3. Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.
4. Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.
5. Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

1. С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.
2. Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
3. Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
4. Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
5. Сборка производится в обратном порядке.
6. Заливается свежая (или ранее слитая) охлаждающая жидкость.
7. Из системы удаляются воздушные пробки.
8. Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Редукционный клапан масляного насоса: принцип действия. Регулировка редукционного клапана масляного насоса

В статье мы поговорим о том, что представляет собой редукционный клапан масляного насоса и каковы его функции. Также мы рассмотрим принцип действия этого узла системы смазки, расскажем, как правильно произвести его ремонт и регулировку.

Зачем нужен редукционный клапан масляного насоса

Именно для снижения давления смазки в системе и предназначен редукционный клапан масляного насоса. Само слово «редукция» часто употребляется в машиностроении, обозначая снижение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Редукционный клапан масляного насоса чаще всего размещен на крышке данного устройства, которая расположена в нижней передней части блока цилиндров двигателя за шкивом привода генератора. Иногда он может устанавливаться и на корпусе масляного фильтра.

Конструкция редукционного клапана

• корпус с внутренним центральным каналом;
• клапан в виде небольшого поршня или шарика;
• пружина;
• упорный винт (болт).

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Неисправности редукционного клапана

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию. Для неразборных моделей потребуется замена всей крышки насоса.

При каком давлении должен срабатывать редукционный клапан

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

Ремонт и регулировка редукционного клапана масляного насоса

Когда вы полностью переберете клапан, проверьте его работу простым надавливанием на шарик (поршень). Если он вдавливается с усилием и возвращается назад, запирая канал корпуса, скорее всего, механизм рабочий.

Напоследок приведем несколько полезных советов, которые, возможно, позволят избежать проблем с редукционным клапаном масляного насоса или же дадут возможность вовремя выявить его неисправность:

Назначение и функции водяного насоса



Следует заметить, что термин «водяная помпа» или «водяной насос» является не совсем корректным. Дело в том, что на первых автомобилях в качестве охлаждающей жидкости использовалась обычная вода. Сегодня же в системе охлаждения циркулирует специальная жидкость, называемая тосолом или антифризом. Вода же заливается в систему лишь в исключительных случаях.

В системе охлаждения двигателя циркулирует специальная жидкость, называемая тосолом или антифризом

В процессе работы двигателя внутреннего сгорания в цилиндрах происходит воспламенение топливно-воздушной смеси. Выделяющееся при этом тепло быстро нагревает корпус мотора. Если своевременно не остановить рост температуры, металл может очень сильно разогреться и даже деформироваться. Во избежание этого внутри блока цилиндров и клапанной головки проточены каналы, по которым циркулирует охлаждающий состав.

Современная охлаждающая жидкость (ОЖ) – это смесь воды, антифризов и специальных антикоррозийных ингибиторов (присадок), придающих раствору антипенные, флуоресцентные и антикавитационные свойства. Такой состав позволяет эксплуатировать авто при температурах от -40 до +40оС. Кроме этого, ОЖ выполняет функции смазки, что заметно увеличивает срок службы трущихся элементов системы охлаждения.

Схема движения охлаждающей жидкости в двигателе ЗМЗ 40524

Водяной насос состоит из корпуса и рабочего вала с крыльчаткой. Вал установлен на подшипнике и приводится в движение зубчатым ремнём от коленчатого вала.

Устанавливается помпа в штатное отверстие блока цилиндров. Оно представляет собой полость, где и происходит разгон ОЖ по каналам системы охлаждения. В автомобилях ВАЗ 2108/09 помпа крепится тремя болтами, расположенными на её корпусе.

Система охлаждения двигателя является замкнутой и нерегулируемой. Кроме водяного насоса, в неё входят следующие элементы:

• радиатор;
• термостат;
• расширительный бачок.

Все элементы соединены между собой трубами и шлангами различного диаметра. Отличительной чертой автомобилей семейства ВАЗ является доступность системы охлаждения для обслуживания и ремонта.

Диагностика неисправностей водяного насоса

Устройство водяного насоса довольно простое. В большинстве случаев выходит из строя подшипник, на котором вращается крыльчатка. Возможны два варианта поломки, различные по степени тяжести.

1. Подшипник сработался. В этом случае мотор начинает «визжать» — издавать громкий высокий звук. Источник «визга» обычно находится в передней части мотора около зубчатого ремня. С увеличением оборотов частота звука растёт, с уменьшением — снижается.
2. Подшипник заклинил. Это происходит после продолжительной эксплуатации помпы с изношенным подшипником. «Визг» резко прекращается, но резко повышается температура двигателя. Помпа перестаёт работать, и ОЖ без напора продолжает медленно двигаться по каналам. Этого, конечно, недостаточно для охлаждения мотора. При возникновении такой ситуации следует на малых оборотах и с частыми остановками доехать до ближайшего автосервиса.

Существует ещё один способ проверить работоспособность помпы. Для этого нужно рукой частично пережать рукой толстый шланг, идущий от двигателя к радиатору, и запустить двигатель на холостых оборотах. Если шланг под пальцами пульсирует — насос находится в рабочем состоянии. Если пульсация отсутствует — крыльчатка не вращается и насос неисправен

Во избежание травм такую диагностику следует проводить очень осторожно, не касаясь руками вращающегося вентилятора. Сжимать шланг нужно на 10–20% — этого достаточно, чтобы почувствовать пульсацию ОЖ

Касаться руками двигателя также не стоит — можно обжечься.

Затем, сняв защитный пластиковый кожух над ремнём, необходимо осмотреть место крепления насоса. Обычно при разрушении подшипника на оси вращения возникают характерные подтёки. Под действием вибрации деформируется сальник. Он может выглядеть сухим, но на корпусе остаётся грязно-бурый след. Это говорит о том, что утечка ОЖ возникает на высоких оборотах. Когда мотор не работает, жидкость не вытекает, а место утечки высыхает.

Красным помечено место утечки охлаждающей жидкости при неисправной помпе

Исправность подшипника можно проверить, раскачивая рукой приводной шкив насоса. Для этого придётся снять передаточный ремень. Если подшипник изношен, то при раскачивании шестерёнки рукой будет заметен определённый люфт, которого быть не должно.
