Замена левого шруса lada kalina sedan

Характерные признаки поломки устройства и его замена

• 1118-3843010
• 1118-3843010-04
• 1118-3843010-02

• при движении прыгает стрелка спидометра или просто спокойно лежит без движения;
• перестал работать электрический усилителя руля;
• горит лампочка, требующая «проверить двигатель»;
• спидометр не считает километраж;
• дергается стрелка, показывающая уровень топлива.

Сначала нужно провести диагностику. Необходимо зачистить контакты и протестировать устройство. Если это не помогло, можно приступать к замене. Поменять рассматриваемый элемент достаточно просто. С этим справится любой автолюбитель. Обычно такая работа выполняется за полчаса. Для этого нужно:

В некоторых случаях помогает простая зачистка контактов. Однако это временное спасение. Через несколько дней датчик откажет вновь. Чтобы избежать появления таких проблем, нужно хорошо загерметизировать место подсоединения устройства к коробке передач. Элемент крепится к корпусу КПП. Он расположен около левого ШРУСа.

Каждый автолюбитель хорошо знает, что комплектующие авто не всегда находятся в идеальном состоянии. Поэтому, прежде чем установить новую деталь, нужно отсоединить колодку проводов и проверить, в каком состоянии находятся контакты.

Датчик, установленный на заводе, имеет маркировку, начинающуюся с цифр 1118. Однако Лада Калина с 2011 г. начала оборудоваться коробками передач, которые устанавливаются на Ладу Приору. Маркировка в этом случае начинается с других цифр, 2170. Вмонтированный предохранитель, защищающий электрическую схему установленного щитка приборов, обозначается F1. Им оборудуют монтажный блок. Когда предохранитель горит, спидометр прекращает свою работу.

Снятие приводов передних колес

Работу проводим на смотровой канаве или эстакаде.

Сливаем масло из коробки передач.

Отворачиваем гайку подшипника ступицы переднего колеса со стороны демонтируемого привода.

Отворачиваем два болта крепления шаровой опоры. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Для снятия правого привода демонтируем нижнюю крышку картера сцепления. При снятии правого привода потребуется помощник.

Отводим поворотный кулак со стойкой в сторону и выводим шлицевой хвостовик корпуса наружного шарнира из ступицы.

Укладываем привод на растяжке.

Вставляем в отверстие, выполненное в кронштейне задней опоры силового агрегата зубило (лучше не заточенное), так чтобы клин его рабочей части попадал на скошенную поверхность корпуса внутреннего шарнира.

Для этого можно повернуть привод рукой.

Со стороны маховика заводим монтажную лопатку под корпус внутреннего шарнира привода.

Нанося молотком, удары по зубилу, и отжимая монтажной лопаткой, корпус внутреннего шарнира от коробки передач выталкиваем хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Снимаем правый привод.

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, или старый внутренний ШРУС.

В противном случае шестерни приводов дифференциала могут сместиться, и приводы невозможно будет установить.

При демонтаже левого привода монтажную лопатку удобно упереть через проставку на картер коробки передач.

Снимаем левый привод.

Перед установкой привода поддеваем отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

Снимаем стопорное кольцо

Устанавливаем в проточку хвостовика корпуса внутреннего шарнира новое кольцо.

Повторное использование стопорных колец не допускается.

Вводим шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, устанавливаем шайбу и заворачиваем (не затягивая) гайку подшипника ступицы.

Затем вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совмещаем шлицы хвостовика со шлицами шестерни привода.

Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач досылаем привод до места.

Потянув корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода.

Дальнейшую сборку проводим в обратной последовательности.

Если вышел из строя щиток приборов

Однако, прежде чем приступать к замене, сначала нужно убедиться в надежности закрепления провода, идущего на массу. Возможно, причина поломки кроется именно в этом. Безусловно, конструкция спидометра базируется только на электронике, но с некоторыми сбоями его работы автолюбители могут справиться самостоятельно. Чтобы обнаружить под капотом датчик и провести его замену, нужно сначала сделать несколько операций.

• плоскую отвертку;
• крестовую отвертку;
• гаечные ключи;
• головку;
• трещотку.

Затем откручивается гайка, фиксирующая интересующий нас датчик. Такую работу лучше выполнять гаечным ключом с трещоткой. В связи с тем что посадочное место датчика сделано очень плотно, его нужно поддеть тонкой плоской отверткой. После чего он без труда вынимается из коробки передач Лады Калины.

Стоимость датчика скорости машины Лада Калина в магазинах запчастей максимально доходит до 400 рублей. Приобрести новый датчик по карману практически каждому автолюбителю. Замена прибора не вызывает особых трудностей, поэтому такой ремонт обычно делают самостоятельно.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.

4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.

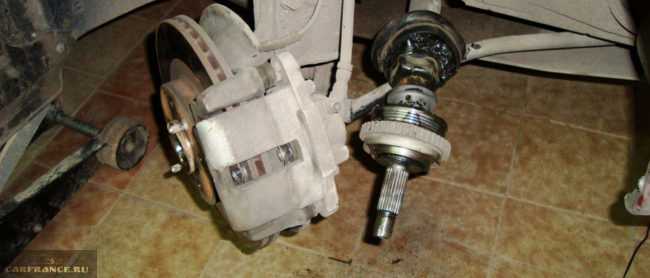

6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.

8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.

2. Затем добавляем смазку в ШРУС.

3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Замена шруса калина. Замена пыльника ШРУСа на Лада Калина

ГлавнаяРазноеЗамена шруса калина

Что такое ШРУС

Аббревиатура ШРУС расшифровывается как шарнир равных угловых скоростей, который обеспечивает передачу крутящего момента от коробки передач на колеса. В народе ШРУС называют гранатой, из-за чисто визуального сходства.

Благодаря своей конструкции, ШРУС позволяет колесам вращаться под разными углами вплоть до 70 градусов. Сам ШРУС защищен пыльником. Если машина долго эксплуатируется, например, несколько лет, резиновый пыльник ШРУСа приходит в негодность, появляются разрывы и трещины, смазка постепенно вытекает, смешивается с грязью.

Для тех, кто собирается первый раз заменять пыльник ШРУСа, советую посмотреть это видео:

Как определить, что нужно заменить пыльник ШРУСа?

Способ простой: необходимо заехать на яму провести осмотр пыльника, если он сухой и не видно следов масла, значит, все в порядке и замена пока не требуется.

Если, проверив, вы обнаружили, что неисправность имеется и нужна замена, то тогдавам понадобится следующий инструмент:1. Домкрат, молоток, деревянный брусок;2. Ключи на 17 и 30;3. Монтировка, баллонник;4. Плоская отвертка, специальные щипцы для установки хомутов;5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Бывает ситуация, когда при резком старте в районе передних колес раздается одиночный стук или хруст. Скорее всего, вы уже опоздали и придется менять сам ШРУС.

Как заменить пыльник ШРУСа на Лада Калина

Для того, чтобы упростить замену пыльника ШРУСа,  работу лучше производить на снятой полуоси.

Затягиваем ручник и ставим клинья под задние колеса

Очень важно, чтобы машина стояла на ровной поверхности.
Берем баллонник и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.
Если имеются подкрылки, то при помощи отвертки поддеваем защитный колпачок и снимаем их.
Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.
Теперь откручиваем болты крепления, благодаря которым шаровая прикреплена к поворотному кулаку — всего их два.
Откручиваем ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Тут необходимо попросить кого-нибудь, кто будет надавливать на педаль тормоза.

Нам нужно достать упорную шайбу, сделать это не сложно, после чего выворачиваем колеса в крайнее положение (это зависит от того, с какой стороны происходит замена) и аккуратно выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а другой рукой придерживаем сам приводной вал.

Важная заметка! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете.

1. Сейчас будет самая кропотливая работа, где нам понадобятся тиски. Берем приводной вал и фиксируем его в тисках. При помощи отвертки убираем старые хомуты и срезаем старые пыльники если они испортились. Если еще пригодны для эксплуатации то срезать не нужно.

1. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

2. Бензином или керосином как промывочную жидкость промываем «гранату» и проверяем состояние её деталей. Если при осмотре Вы не обнаружили не каких трещин, люфта или нарушения симметричности, то пристпаем к установке новых пыльников на вал.

3. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
4. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.14.Теперь проводим замену стопорного кольца внутреннего ШРУСа и смазываем его шлицы графитовой смазкой, после чего аккуратно устанавливаем шарнир в корпус КПП.

1. Закрепляем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.Дальнейшая сборка выполняется в обратной последовательности.
