Замена лампы плафона освещения салона

Почему может не работать или некорректно работать

Что делать, если все лампы заменены, но часть из них или даже все не горят? Дело в том, что подсветка и индикация может не работать не только потому, что сгорели лампочки. Ниже я приведу основные поломки подсветки и индикации:

1. Оборван минусовой провод – в этом случае не горят все лампы.
2. Питающие провода замкнули на массу – при этом обычно (но не всегда) сгорает соответствующий предохранитель.
3. Окислились контакты на месте установки ламп или питающих их разъемов (не горят отдельные лампочки).
4. Окислились токопроводящие дорожки на плате, и их замкнуло между собой (лампочки могут работать абсолютно непредсказуемо).

Во всех этих случаях необходимо прежде всего проверить предохранители, питающие подсветку щитка комбинации приборов. Находятся они в общем щитке предохранителей ВАЗа. Если все исправно, то придется снять пластмассовый кожух, защищающий плату приборной панели, и искать неисправность на ней (плате).

Обычно это можно сделать визуально. Окисленные контакты зачищаются, дорожки при необходимости промываются бензином. Если оксид «съел» дорожку целиком, то она восстанавливается при помощи обычного паяльника.

ПредыдущаяСледующая

Приборная панель автомобиля ВАЗ 2114 отображает данные, позволяющие водителю отслеживать состояние машины — уровень горючего и моторного масла, скорость, обороты и температуру двигателя. Панель всегда должна находиться в исправном состоянии, что является залогом точности данных, показываемых датчиками, и отсутствия дискомфорта, причиняемого нефункционирующей подсветкой. Довольно часто владельцы ВАЗ 2114 сталкиваться с проблемой неработающей подсветки приборной панели. Устраняется проблема самостоятельно, без посещения автосервисов и обращения к специалистам.

Основные причины отсутствия освещения в салоне

Внутри ВАЗ-2115 зачастую производителем устанавливается один плафон, расположенный прямо на потолке, и лампы индивидуального характера. Крепится он с помощью крепежных элементов, его срабатывание происходит во время открывания дверей. Такой принцип действия осветительного прибора водителям знаком еще со времен «классики». Также плафон можно включать и выключать вручную с помощью расположенного на его корпусе переключателя.

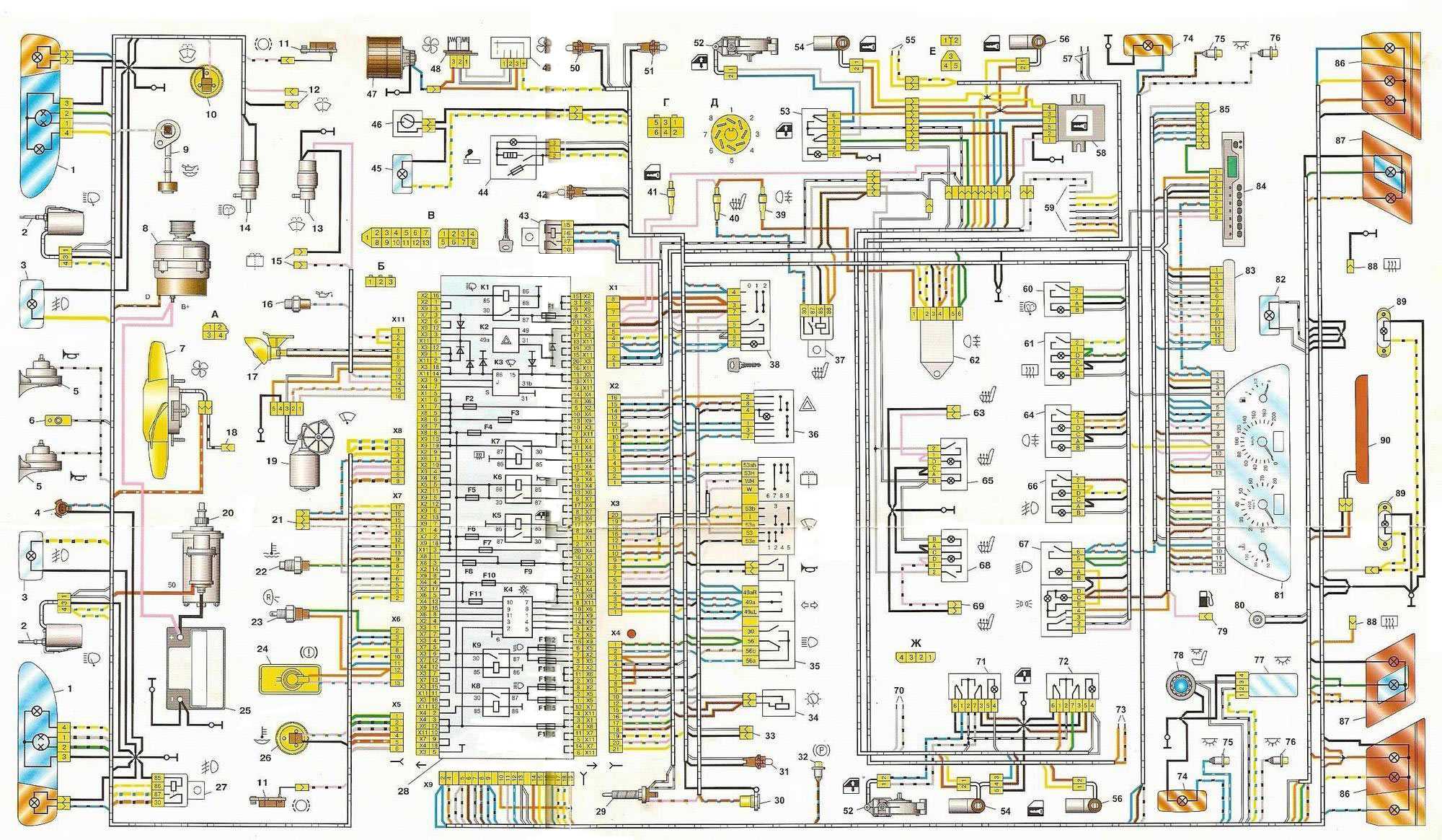

Плафон и другие осветительные приборы –  часть электрической системы, поэтому, в случае возникновения каких-либо неисправностей со светом, начинать искать проблему следует со схемы электроузлов. Большинство водителей предпочитают отдавать свой автомобиль на ремонт электротехнику, но, подобную неприятность можно устранить самостоятельно. Для этого необходимо вооружиться минимальным набором инструментов и самой схемой.

Основными причинами отсутствия освещения внутри автомобиля являются:

• Перегоревшие лампочки;
• Поломка внутри плафона;
• Проблема с реле или предохранителем;
• Пробои в проводке.

Когда причина, из-за которой осветительные приборы перестали правильно функционировать, определена, можно смело переходить к самостоятельному устранению поломки. Как правило, подобная работа не вызывает особых сложностей у начинающих водителей. Всё, что нужно – элементарные познания в принципе работы автомобильного электрооборудования.

САЛОН МАШИНЫ

Отдельного разговора стоит и освещение салона. Салон ВАЗ 2114 освещается с помощью таких устройств:

1. Плафон освещения салона;
2. Лампы индивидуального света;
3. Подсветка приборов на панели управления;
4. Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

Плафон общего света в ВАЗ 2114 расположен в салоне машины и освещает его. Инженеры решили, что его оптимально будет разместить над головами водителя и переднего пассажира, поэтому он просто встроен в обивку потолка и закреплён там болтами. Обычно этот плафон загорается, когда открыта какая-то из дверей, а гаснет вместе с ее закрытием. Это знакомо нам из классики, где аналогичная система была организована с лампочками на дверных стойках.

Плафон освещения салонаЗдесь фонарь загорается, когда срабатывает концевик двери ВАЗ 2114, который стоит на стойках и нажимается самой дверью. Есть также отдельные кнопочки для пассажира и водителя, чтобы включать этот плафон по желанию.

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.

   Размещение новых ламп на панели приборов.

3. Подключается питание и проверяется работоспособность обновлённой подсветки.

   Проверка ламп подсветки при помощи мультиметра.

4. Осуществляется обратная сборка приборной панели. Проводка аккуратно выводится к плате и крепится к ней, благодаря чему детали не будут мешать во время сборки.

   Осуществляется обратная сборка приборной панели с размещением стрелок датчиков.

5. Все стрелки датчиков и приборов должны правильно располагаться. Если слишком торопиться во время установки, можно их сломать или погнуть.
6. Вся конструкция крепится шурупами.
7. Питание светодиодов и лампочек объединяется, размещаются на свои места стрелки с выставлением на нулевые показатели.
8. Работа приборов и датчиков панели обязательно проверяется бортовым компьютером. Если все функционирует нормально, приборная панель собирается и возвращается в исходное состояние.

   Собранная и проверенная панель приборов ВАЗ 2114.

Видео: замена лампочек подсветки приборной панели ВАЗ 2114 Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

Сегодня мы поговорим о такой распространенной проблеме, как выход из строя ламп приборной панели на ВАЗ-2114. Модель ВАЗ-2114 многим хороша, она эстетична и динамична, обладает неплохими техническими характеристиками, но приборная панель оставляет желать лучшего в плане качества и надежности. О том, как заменить лампы панели, мы и расскажем в данной статье.

Как снять приборную панель

Поскольку подсветка панели приборов ВАЗ перегорает относительно часто, конструкторы позаботились о быстрой и простой замене элементов с минимальной разборкой самого автомобиля. Для этого нам понадобятся:

• плоская отвертка или нож;
• достаточно длинная крестовая отвертка.

В первую очередь нужно снять декоративную накладку на щитке приборов ВАЗа, которая крепится пятью винтами – я их отметил стрелками

Места крепления декоративной накладкиОбращаю внимание на то, что правый верхний винт закрыт декоративной заглушкой – ее нужно предварительно снять ножом или плоской отверткой

Теперь снимаем пластмассовые ручки, надетые на движки управления печкой и заслонками ВАЗа. Если в автомобиле установлена магнитола или приемник, его тоже придется снять. Теперь выдвигаем накладку и отодвигаем ее в сторону: длины проводов и тросиков для этого вполне достаточно.

Сдвинутая декоративная накладкаТаким образом, мы получаем доступ непосредственно к щитку приборов ВАЗа, который крепится двумя винтами слева и справа. Их откручиваем длинной крестовой отверткой.

Демонтаж приборной панели

Аккуратно выдвигаем приборку, не забывая, что к ней подходят два жгута питания и управления.

Снятая приборная панель

Отключаем разъемы жгутов, и теперь щит приборов можно нести на верстак, поскольку на нем гораздо удобнее проводить замену ламп. Кладем его «лицом» вниз. Лампочки вставлены в оригинальные патроны, позволяющие заменить прибор одним движением руки, не разбирая саму панель. Одну из них я пометил стрелкой.

Приборный щиток ВАЗ 2114 с тыльной стороны

Чтобы снять такую лампочку, достаточно повернуть ее против часовой стрелки на 90 градусов и слегка потянуть на себя.

Демонтаж лампочки подсветки на ВАЗ 2114 (защитная пластиковая накладка снята)

При этом защитную пластиковую накладку щитка можно даже не снимать: лампочки и так легко извлекаются.

Необходимые запчасти

Перед тем, как починить приборную панель, нужно решить, на какие лампы вы будете менять те, что вышли из строя. Можно использовать тот же вариант, что был использован производителем, но специалисты рекомендуют использовать более современные модели. Они не только функциональны, но способны эффектно преобразить панель. Итак, на выбор:

• штатные лампы А12-1,2 (артикул 21061-3709500);
• штатные лампы АС12-5-1 (артикул 2101-3746998);
• светодиодные лампочки ShoMe SM T5 (артикул 3035);
• светодиодные лампочки с высокими показателями яркости SMD (артикул 182294);
• галогены Osram (артикул 2473MFX6, 2721MF, 2886X).

Потребуется до 19 приборов, в зависимости от модификации машины и комбинации

Важно! На авторынке представлен широкий ассортимент лампочек, можно выбрать по технологии, по цветам, по бренду. Важно, чтобы технические параметры устройств были адекватными приборной доске автомобиля

Починка света в ВАЗ-2115

На первом этапе необходимо убедиться в работоспособности лампочек. Часто водитель отправляется в самые настоящие дебри, отыскивая поломку, когда та, находится на самой поверхности. С помощью отвертки откручиваются крепежные элементы крышки плафона, и демонтируется лампочка. Необходимо убедиться в наличии нити накаливания, либо же просто подсоединить элемент освещения к аккумуляторной батареи. Если лампочка загорелась – следует переходить к следующему этапу поиска проблемы.

Очень часто в автомобилях семейства ВАЗ отсутствует свет из-за поломки самого плафона. Нередки случаи, когда контакты внутри элемента плавились, следствием чего происходило замыкание. С помощью отвертки плафон легко изымается. Проверить его на работоспособность возможно с помощью прозвона контактов. Также рекомендуется провести тщательную визуальную диагностику, которая очень часто дает ответы на все волнующие водителя вопросы.

Следствием короткого замыкания становится поломка реле или предохранителя. Вышедшие из строя элементы достаточно заменить новыми экземплярами, после чего свет в салоне ВАЗ-2115 вновь загорится. Пробои, возникающие в электрической проводке автомобиля, пожалуй, самая неприятная и устрашающая для водителей неисправность. Навык и опыт обращения с этой системой автомобиля есть не у многих. Поэтому, если причина отсутствия света кроется именно в проводке, лучше всего отдать своего «железного коня» в опытные руки электрика. Сложность обращения с проводкой связана с тем, что диагностические операции подразумевают под собой прозвон проводов от питания к плафону или кнопке.
