Для этой доработки нам необходим сам карданчик кулисы КПП от ВАЗ 1118 «Калина», приобретаем его в комплекте с пыльником, т.к. штатный пыльник ВАЗ 2109 не подойдет по размеру.Также нам понадобятся ключи на 10 и на 13, молоток, шлицевая отвертка и помощник, который пригодится на конечном этапе работ при регулировке положения рычага КПП.Ослабляем хомут на тяге привода переключения передач с помощью ключей на 13, и снимаем шарнир с тяги.Затем снимаем или загибаем угол пыльника, и ключом на 10 откручиваем болт-фиксатор на карданчике и сбиваем его несильными ударами молотка с вала. Отворачивается этот болт очень неохотно, так как посажен на фиксатор резьбы во избежание самопроизвольного откручивания от воздействия вибраций.На этом этапе можно заменить так же сальник вала выбора передач, если из-под старого замечены масляные подтеки.Когда старая деталь демонтирована, можно приступать к установке новой.Предварительно надев пыльник, садим карданчик на шток выбора передач (тот, что идет из коробки). Фиксирующий болт при этом должен при вкручивании попадать в специальное углубление под него на штоке. Затем затягиваем болт и натягиваем пыльник на карданчик. Резьбу болта крайне желательно промазать фиксатором резьбы, чтобы он не открутился от вибрации.Затем тягу привода переключения КПП надеваем на шток кардана, но хомут пока не затягиваем. Возможно кому-то придется укоротить шток калиновского карданчика примерно на 1,5 см, так как он длиннее, чем у штатного.Теперь надо отрегулировать положение рычага. Для этого привлекаем помощника, который садится на место водителя и приводит ручку КПП в оптимальное для регулировки положение. Обычно рычаг устанавливается по центру и смещается немного вправо. В таком положении рычага и затягиваем хомут, пока помощник удерживает рычаг в этой позиции.Теперь осталось проверить правильность работы рычага переключения передач, и если что-то не устраивает, провести регулировку еще раз.
Ощущения от такой доработки в большинстве случаев таковы, как будто коробку подменили: рычаг не болтается, свободный ход минимален. Но еще больше положительные изменения заметны на ходу. Теперь выбор передач происходит более комфортно и четко, почти как в иномарках!На фото ниже всё видно.

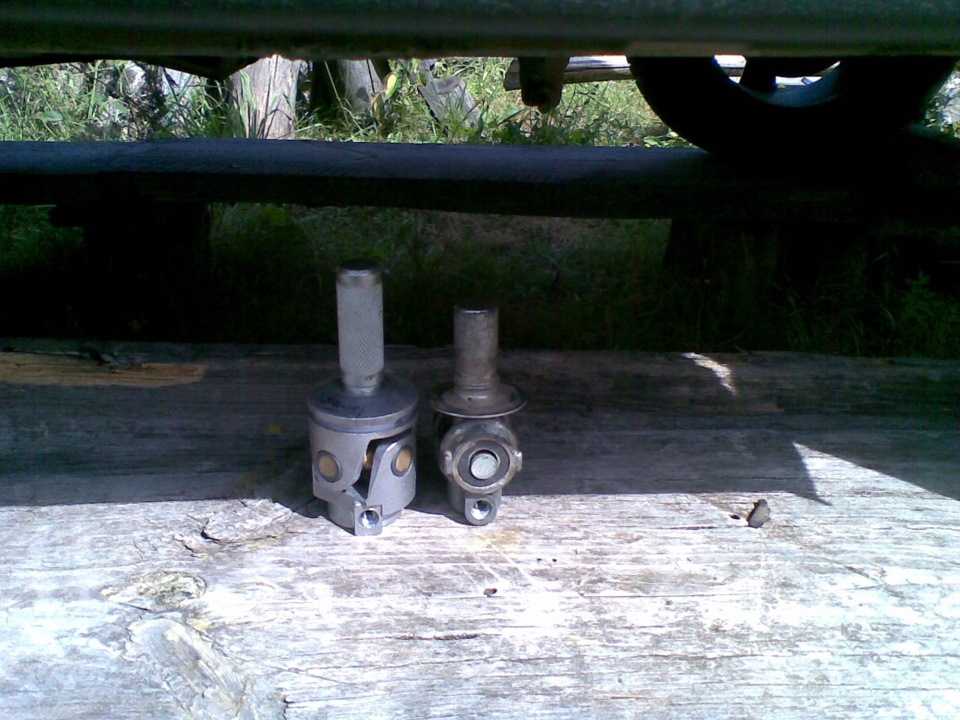

Сравнение шарниров КПП ВАЗ 2109 и Лада Калина
1 — болт-фиксатор (на 10); 2 — болт хомута (на 13); 3 — штатный шарнир выбора передач ВАЗ 2109; 4 — пыльник
Как заменить сальник
При обнаружении утечки масла из коробки передач внимательно осмотрите картер.
Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы. В последнем случае для замены вам потребуется выполнить ряд действий:
- Приобрести новый сальник кулисы КПП ВАЗ-2109. Его цена — около 100 рублей.
- Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
- Отсоединяете от рычага кулисы кардан.
- Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
- При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
- Установите новый сальник, используя для запрессовки трубку или большую шайбу.
После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.
Причины замены
Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:
- Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
- Вышла из строя старая кулиска;
- Длинноходку хочется поменять на короткоходку в виду ее преимуществ.
Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.
- Существенно увеличился люфт селектора КПП.
- Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
- Передачи удается переключить, но с большим прикладываемым усилием.
- Скорости меняются некорректно. Вместо одной включается совсем другая.
- Все или часть передач вовсе невозможно включить.
Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.
Замена сальника
Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.
- Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
- Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
- Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
- Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
- Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
- Сняв карданчик, демонтируйте пыльник штока.
- Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
- На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
- Верните на место пыльник, прокрутите карданчик.
- Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.
После проделанной работы не забудьте проверить результат.
Замена карданчика
Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.
У ВАЗ 2109 есть своя болезнь, слабое место — это кардачник кулисы. Его замена на аналог от Калины позволит решить проблему, превратить недостаток в достоинство.
Инструкция по замене карданчика следующая.
- Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
- Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
- Ключом на 10 открутите болт фиксации на кардане.
- Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
- Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
- Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
- Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
- Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.
Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.
Регулировка
Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.
- Включите заднюю передачу, ослабьте натяжение хомута.
- Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
- Затяните хомут обратно.
- Аналогичная операция выполняется с остальными скоростями.
Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.
- Установите рычаг коробки на первую передачу;
- Ослабьте хомут кулисы;
- Проверните привод кулисы против часовой стрелки;
- Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
- Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.
