Как заменить кран печки на калине

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Метод проверки печки на Ладе Калина

Вся процедура проводится на запущенном двигателе.

1. Переводим в крайнее положение (синяя зона) ручку регулятора температуры блока управления.
2. Плавно переключаем скорости вращения вентилятора с первой по четвертую скорости.
3. Следим за интенсивностью поступающего воздуха, выходящего и воздуховода. С каждой скоростью его поток должен усиливаться.

После всего описанного переходим к проверке заслонок отопителя. Для этого:

1. Регулятор температуры переводим в крайнее положение (синяя зона), скорость вентилятора устанавливаем максимальной.
2. Вращаем ручку управления заслонками на блоке, одновременно контролируем изменения направления, выходящего из них воздуха.

Если поток воздуха не меняет свое направление, это говорит о неисправностях в механической части блока управления отопителем. К примеру, слетела тяга или из-за поломки ролика не накручивается на него либо банально заклинило заслонку. При

• двигатель прогреваем до рабочей температуры;
• регулятор температуры переводим в крайнюю красную зону;
• контролируем наличие теплого или горячего потока воздуха из воздуховодов.

В случае если температура воздушного потока осталась неизменной, следует проверить работоспособность механической части управления отопителем. При использовании климат-контроля проводим вышеописанные операции. Также проверяем исправность охлаждающей системы двигателя.

В заключение отметим, если вы не уверены в своих силах и возможностях – лучше отправьте автомобиль на диагностику к обученным специалистам, ведь любая ошибка, допущенная вами, приводит к замене целого агрегата или системы, что неслабо ударит по семейному бюджету!

Воздушная печка Лада Калина считается одной из лучших по показателям тепла в семействе ВАЗ, но далеко не самой надежной в эксплуатации. Проблемы начинаются чуть ли не в автосалоне, о чем говорят многие автомобилисты. Но большая часть проблем вполне решаема, и часто даже без привлечения специалистов автосервиса.

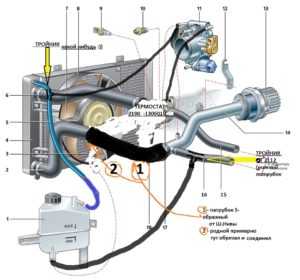

Что если перевернуть штатный радиатор?

Итак, друзья, с приходом холодов я заметил, что печка греет слабовато, а при температуре за бортом -10°С окна оттаивали только минут через 30-40 интенсивного движения. Ездить так было нельзя, и в очередную оттепель я решил затеять третью (надеюсь последнюю) замену радиатора печки.

К этому времени у меня пришло понимание, что хватит экспериментов и ставить все таки надо родной радиатор печки от Калины, идеально подходящий по размерам и форме. Причем перед установкой его надо тщательно уплотнить поролоном, чтобы воздух от вентилятора проходил через пластины радиатора, а не мимо него.

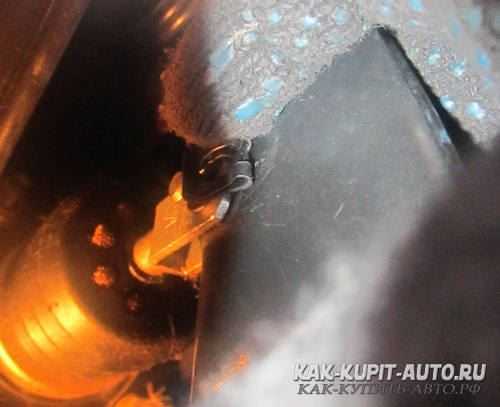

В тот момент я пока не знал, как буду ставить штатный радиатор, но выпиливать воздуховоды или разбирать торпедо я по-прежнему не собирался. Мне казалось, что должен быть какой-то более простой и логичный способ установки штатного радиатора. Заранее купив новые патрубки и радиатор печки от Калины (650 р.), я снял установленный радиатор от газели и попытался поставить штатный радиатор на его место. Как и следовало ожидать, штуцера уперлись в перегородку моторного отсека, поэтому штатный радиатор не удалось задвинуть в нишу даже на половину его длины.

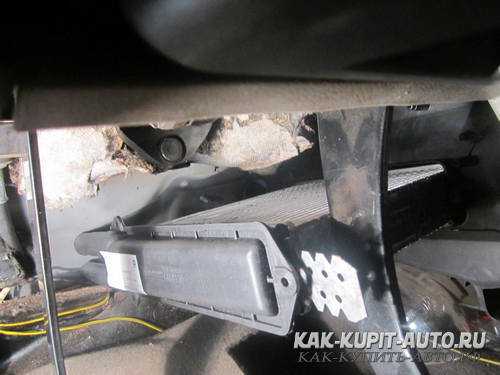

После демонтажа радиатора от газели я стал думать, как поставить штатный радиатор, ничего при этом не ломая. Покрутил, повертел радиатор, поставил его так и эдак, и вдруг мне в голову пришла идея: а что если перевернуть радиатор отопителя штуцерами не к мотору, а в сторону водителя?

Идея была хоть и смелой, но жизнеспособной, поэтому часа через 4 из дефлекторов отопительной системы уже дул горячий воздух. Теперь, давайте рассмотрим от начала и до конца весь процесс замены печки на Калине методом реверса радиатора. Начнем с составления списка всего, что нам понадобится.

Диагностика и устранение проблем

Проще всего решается вопрос, касающийся салонного фильтра. Для первого раза будет достаточно тщательной продувки элемента, но потом его лучше заменить. Настоящая беда — протечка радиатора или поломка вентилятора, тут не избежать дорогостоящей замены агрегата. Столь же высокую цену придется заплатить за новый блок управления.

Несколько дешевле обойдется установка нового датчика температуры, моторедуктора или резистора отопителя Калины. Причем неисправность еще надо верно диагностировать, что бывает довольно сложно. Сгоревший резистор выявляется легко — вентилятор работает только на максимальной скорости.

Сложнее проверить датчик, спрятанный в осветительном плафоне. Признак неисправности — из одной или нескольких решеток идет горячий или холодный поток вне зависимости от положения рукоятки регулятора.

Сложнее обнаружить, насколько хорошо функционирует механический регулятор печки. Для этого нужно до него добраться, разобрав часть передней панели. Таким же образом выясняется исправность работы воздушных заслонок.

Как произвести регулировку заслонки отопителя на Ладе Калине

1. Первым делом нужно отрегулировать кран отопителя.

• Снимите скобу, которая держит оболочку троса на корпусе краника.
• Снимите трос с рычажка крана.
• Откройте кран по максимуму.
• Отцепите трос от блока рычажков.
• Уберите старый трос.
• Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

• Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
• Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.

1. Затем приступаем непосредственно к регулировке заслонки отопителя.

• Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
• Оттяните рычажок на себя — это будет по максимуму открытое состояние.
• Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
• Зафиксируйте.
• Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Однозначно отопитель в Ладе Калине обогревает намного лучше, чем в .

Но неправильная работа заслонок отопителя, к сожалению, является очень частой «болезнью» Лады Калина. Поэтому после покупки постарайтесь заранее подготовиться к отопительному сезону, тем более что сделать это самостоятельно можно достаточно быстро и просто.

С наступлением холодов каждый автолюбитель старается создать комфортные и теплые условия пребывания в салоне своего автомобиля, ведь никому не хочется мерзнуть. Но если теплый воздух не поступает, следует определить, чем это может быть обусловлено. В данной статье мы рассмотрим ремонт управления печкой Лада Калина.

Принцип действия печки — приточно-вытяжной. Воздушные массы в автомобиле разогреваются с помощью специальной жидкости, одновременно охлаждающей двигатель.

Принцип работы отопителя заключается в том, что жидкость нагревает радиатор, в котором происходит теплообмен, а нагретый воздух поступает в салон посредством воздуховодов.

Порядок замены краника печки.

Смену крана отопителя проделывайте на холодном двигателе. Подложите под ноги ветошь для впитывания пролитой жидкости. Произведём замену краника печки без снятия торпеды. Всё что нам нужно, так это добраться до места, где находится кран отопителя на Калине.

• Снимаем корпус воздушного фильтра.
• Снимаем модуль зажигания.
• Откручиваем болт и сливаем антифриз
• Откручиваем гайку в том месте, где патрубки печки проходят в салон.
• Снимаем верхний патрубок печки с термостата.
• Снимаем нижний патрубок.
• Переходим в салон.
• Отсоединяем трос газа от педали.
• Снимаем педаль газа вместе с кронштейном.
• Откручиваем крышку радиатора печки.
• Отгибаем металлическую деталь, которая размещается слева от корпуса печки.
• Выкрутите частично один болт крепления ручного тормоза, другой выкрутите полностью. Теперь вы можете открутить саморезы тоннеля.
• Отсоединяем фишку прикуривателя, блок предохранителей.
• Окручиваем и разбираем переднюю консоль. Всё видно и доступно, нет ничего сложного.
• Снимаем пепельницу. В месте аварийной кнопки расположены две заглушки. Когда вытащите, то под ними увидите саморезы.
• Все фишки и провода подпишите и пронумеруйте. Тогда при сборке не будет никаких осложнений.
• Вытащите электронный блок управления (ЭБУ) так далеко, насколько позволят провода. Разместите в надёжном месте, главное, подальше от отопителя.
• Теперь вам придётся открутить все болты, которые встретятся вам в процессе разборки. Только тогда можно будет полностью демонтировать переднюю консоль.
• Снимите панель торпеды, отодвиньте в сторону радиатор, и тогда достанете воздуховод. Вы добрались до места, где стоит кран печки Калина.

Извлеките старый кран, установите новый и соберите все, соблюдая обратный порядок действий. Рекомендуем также поменять патрубки, идущие к радиатору от краника.

Мы надеемся, что статья помогла вам узнать, где размещается краник печки на Калине. А главное, что его не так уж и сложно поменять в домашних условиях.

Замена тяг управления вентиляцией и отоплением салона

Снимаем облицовку панели приборов.

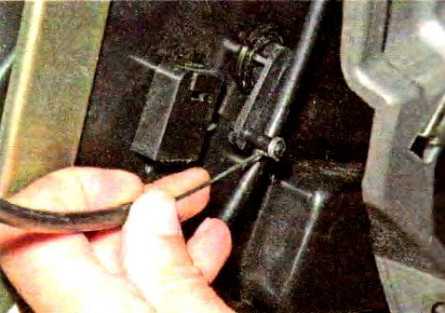

Шлицевой отверткой отжимаем пружинный держатель оболочки тяги регулятора температуры воздуха и снимаем держатель

Снимаем тягу с рычага регулятора температуры воздуха.

Шлицевой отверткой отжимаем пружинный держатель оболочки тяги регулятора температуры воздуха с корпуса отопителя и снимаем держатель.

Снимаем тягу регулятора температуры воздуха с рычага на корпусе отопителя.

Новую тягу регулятора температуры воздуха устанавливаем в обратной последовательности

Последовательность операций по замене тяг переключателя режимом работы вентилятора и регулятора распределения потоков воздуха аналогична.

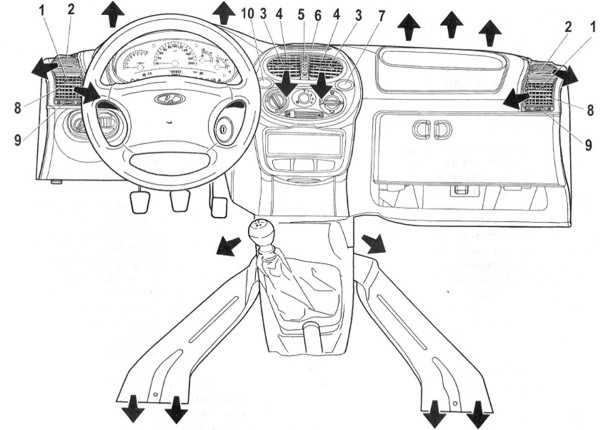

Лада-Калина комплектуется либо отопительно-вентиляционной установкой (верхний рисунок), либо климатической (нижний рисунок).

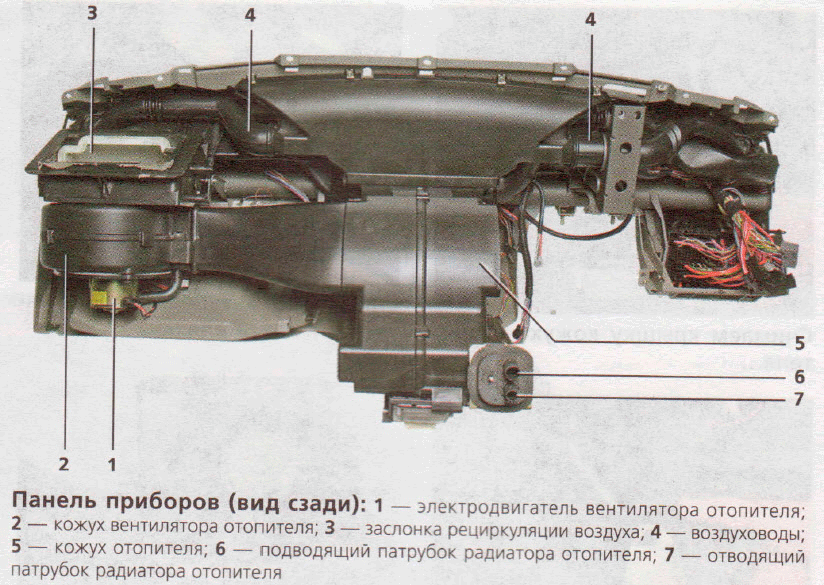

Отопительно-вентиляционная установка служит для создания в салоне авто комфортной температуры воздуха, значение которой регулируется блоком управления системой вентиляции и отопления, но при этом не может обеспечивать температуру в салоне ниже, чем температура наружного воздуха.

В коробке воздухопритока находится воздушный фильтр, который очищает воздух, поступающий в салон авто от пыли, цветочной пыльцы, копоти, мелких насекомых. Фильтр подлежит замене каждые 15000 км (или раньше, если условия эксплуатации тяжелые).

• переключатель 1 — управляет режимом работы вентилятора (0 — вентилятор выключен, 4 — максимальная скорость вращения);
• переключатель 2 — управляет режимом работы печки и кондиционера (в вариантном исполнении);
• рукоятка 3 — управляет заслонкой рециркуляции воздуха (крайнее левое положение — подача в салон наружного воздуха, крайнее правое положение — режим рециркуляции воздуха, находящегося в салоне авто — данным режимом не рекомендуется пользоваться длительное время);
• переключатель 4 — управляет распределением подачи воздуха в салоне авто:
  • вертикальное положение вверх — воздух поступает на ветровое стекло и сопла обдува стекол передних дверей;
  • вертикальное положение вниз — воздух поступает в нижнюю часть салона, в зоны ног водителя и пассажиров;
  • горизонтальное положение вправо — воздух поступает через боковые и центральные сопла в верхнюю часть салона авто для обдува водителя и пассажиров;
  • горизонтальное положение влево — воздух поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, на ветровое стекло и сопла обдува стекол передних дверей.

Рычаги 9 и 5 привода заслонок регулируют интенсивность подачи воздуха через боковые (8) и центральные (4) сопла путем изменения положения заслонок (вплоть до полного их закрытия). Рычаги 1 и 3 направляющих лопаток боковых и центральных сопел меняют направление воздушного потока.

Вентиляция (подачи неподогретого воздуха) салона:

• установить переключатель 2 в крайнее левое положение (синяя точка на блоке управления) — краник печки отопления полностью закрыт;
• установить переключатель 4 в горизонтальное правое положение;
• открыть сопла 4 и 8, повернуть рычаг 5 на центральном сопле вниз, а рычаг 9 вправо на левом боковом сопле и влево на правом боковом сопле;
• переключатель 1 режима работы вентилятора отопителя установить в нужный режим;
• в случае запотевания лобового стекла установить переключатель 4 в вертикальное положение вверх.

Предотвращение запотевания стекол:

• установить переключатель 4 в вертикальное положение вверх;
• переключатель 1 режимов работы вентилятора отопителя установить в положение «2».

Быстрый прогрев салона:

• установить переключатель 2 в крайнее правое положение (красная точка) — краник печки отопления полностью открыт;
• установить переключатель 4 в горизонтальное положение вправо;
• переключатель 1 режимов работы вентилятора отопителя установить в положение «3»;
• открыть боковые и центральные сопла.

Обеспечение комфортной температуры в салоне:

• установить переключатель 2 в требуемое положение (желаемая температура);
• установить переключатель 4 в горизонтальное положение влево;
• переключателем 1 режима работы вентилятора отопителя салона выбрать необходимую интенсивность подачи теплого воздуха в салон.

При работе системы отопления в максимальном режиме не рекомендуется открывать окна салона авто.

Перечень неисправностей в контуре отопления

Если владелец LADA Kalina заподозрил присутствие каких-либо отклонений от нормального функционирования системы отопления, то потребуются нижеприведенные диагностические манипуляции.

1. Первым действием необходимо удостовериться в присутствии в контуре охлаждения достаточного количества антифриза.
2. Далее проверяем целостность предохранителя.
3. Удостоверяемся в исправности регулятора скоростных режимов вентилятора.
4. Слабый поток воздуха, проникающий через дефлекторы намекает на необходимость проверки состояния фильтрующего компонента.
5. Если на разогретом моторе в салон не подается теплый поток, то возможно в системе охлаждения присутствуют воздушные пробки или заклинили заслонки в воздуховодах.
6. Неисправный датчик температуры будет провоцировать поступление в салон только горячего или наоборот холодного потока.
7. В числе распространенных причин имеет место разгерметизация системы охлаждения LADA Kalina. Иногда виной этому может служить потеря герметичности самим радиатором отопителя. При этом в салон будет поступать антифриз, выдавая себя специфическим запахом и намокшим декоративным покрытием пола. Чтобы своевременно обнаружить утечку, требуется с частой периодичностью контролировать уровень в расширительном бачке.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

1. Извлечь салонный фильтр, убрать из проема грязь и пыль.
2. Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
3. Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
4. Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
5. Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

Инструменты и материалы для ремонта печки Калина

Обязательно:

• • Две отвертки: крестовая и плоская (для откручивания хомутов)
  • Ключ-трещотка
  • Головки на 7 и 8 (для откручивания хомутов)
  • Головки на 10, 13
  • Длинная головка на 10 (длиной 5 см)
  • Ключи на 10, 13
  • Длинные клещи или плокогубцы (чтобы выломать штуцера старого радиатора)
  • Пилка по металлу (аккуратно отпилить штуцера нового радиатора)
  • Острый нож (для нарезки поролона)
  • Штатный радиатор печки Калина 11183
  • 3 метра армированного шланга, внутренним диаметром 20 мм
  • Два уголка из трубок (D=18-20 мм, размером 50х50 мм)
  • Поролон толщиной 5 и 15 мм

Желательно:

• • Освещение: лампа-переноска или фонарь
  • Кусок шланга для слива ОЖ + трубка-переходник
  • Тонкогубцы (для откручивания труднодоступных хомутов)

Обращаю ваше внимание, уважаемые читатели, что для ремонта совершенно необходимы два трубчатых уголка диаметром 18-20 мм (по диаметру шланга) размером 50х50 мм, которые будут поворачивать поток жидкости от штуцеров вверх (на фото они справа):

Можно попробовать обойтись без этих уголков, но в таком случае шланги будут сильно перегибаться и возможно, антифриз не сможет свободно циркулировать по ним. Кроме того, в местах изломов неизбежно повышается нагрузка, поэтому возрастает риск протечек, которые в салоне автомобиля крайне нежелательны.

Уголки я купил по 50 р. в магазине запчастей для ГАЗ. Заодно прихватил пригоршню хомутов подходящего размера

Распространенные неисправности

Сама печка на Калине задумана неплохо, но из-за низкого качества изготовления элементов и деталей с ней постоянно случаются разные неприятности. Даже последние модели с климат-контролем имеют разные «болезни». Перечень наиболее часто встречающихся неисправностей выглядит так:

• протекает радиатор отопителя;
• заклинивает или не до конца открывается заслонка печки;
• выход из строя вентилятора или блока управления;
• поломка моторедуктора;
• пришел в негодность датчик температуры или резистор отопителя;
• засорился салонный фильтр.

Чтобы узнать, где размещен тот или иной элемент отопительной системы, стоит заглянуть в инструкцию по эксплуатации, там обязательно имеется соответствующая схема.

Устройство печки Калины без климат-контроля таково, что воздух, всасываемый вентилятором, проходит сквозь воздушный фильтр и попадает в радиатор отопителя. Там он нагревается и подается в разные зоны салона через регулируемые решетки и проемы. Управление заслонками и переключение скоростей вентилятора осуществляется вручную. Такая система отопления более надежна, поскольку в ней отсутствует всякая электроника.

На Ладе Калине с климат-контролем поворотом заслонок управляет моторедуктор по команде электронного блока. Последний получает сигналы от датчика температуры, находящегося в салоне автомобиля, и соответствующим образом реагирует на изменения микроклимата. Контроллер взаимодействует как с отопителем, так и с кондиционером.

Как добраться до заслонки

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на , где располагаются переключатели отопителя.

Ход работы:

1. Снимите пепельницу.
2. Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
3. Снимите все ручки регулятора.
4. Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
5. Отсоедините все провода.
6. Теперь вы можете беспрепятственно добраться до заслонки.
7. Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Сборка

Возвращаем на свое место педаль тормоза. Сделать это будет мешать упор. так вот его надо вывести в сторону и это позволит вернуть педаль на ее законное место. Если упор отогнулся вперед, то после возвращения педали на ее место, выпрямите упор с помощью плоскогубцев .

Соединив педаль со штоком, не забудьте установить стопорную пластину .

Также не забудьте поставить, подключить и обязательно настроить датчик нажатия педали тормоза :

Не забудьте подключить и настроить датчик нажатия педали тормоза. Стоп-сигналы должны загораться уже при слабом нажатии на педаль.

Также, устанавливаем на место кронштейн педали газа и на него саму педаль. которую обязательно фиксируем на кронштейне стопорной пластиной .

Пожалуй, в салоне все, теперь переходим в моторный отсек. Не забудьте вернуть на место рулевую тягу и прикрутить на место тепловую защиту (если Вы ее откручивали):

Ставим на место воздушный фильтр. воздуховод. затем площадку под АКБ и сам аккумулятор .

Итак, все собрано, осталось залить антифриз и выгнать воздушную пробку из печки. Прежде, чем заливать тосол, убедитесь что все шланги надеты на свои места и все хомуты на них затянуты, включая шланг подогрева дроссельного узла .

Признаться, залив антифриз и проверив систему охлаждения, я по началу, был немного удручен, тем, что печка снова не греет. В отчаянии я прибавил газу и заметил, что на высоких оборотах воздух из печки идет гораздо горячее. Тогда до меня дошло: в системе воздушная пробка. Воздух скапливается в высшей точке (у меня это в шлангах) и не дает тосолу нормально циркулировать через печку.

Воздух из системы я выгонял так же, как делаю это уже лет 7. Достаточно просто поездить на высоких оборотах (3-4 тыс.об) и поток тосола сам разобьет воздушную пробку на пузырьки, а затем вынесет их в расширительный бачек. Следите за уровнем тосола и убедитесь, что пробка расширительного бачка хорошо запускает воздух внутрь. и тогда воздушная пробка Вам не страшна.

Вот, пожалуй, и все, уважаемые читатели! Искренне надеюсь, что эта статья поможет Вам заменить радиатор печки и у Вас больше не будет проблем с этим агрегатом. Желаю, чтобы в Вашей машине печка работала отлично, никогда не подтекала, и пусть, даже в сильный мороз, в Вашем авто будет тепло и уютно!

Штатный радиатор по реверсивной схеме поставил 5 декабря 2015. Езжу с ним почти месяц, на носу Новый год, печкой пока очень доволен ))

Как поменять радиатор

1. Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
2. Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
3. Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
4. Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
5. Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

Выполняя операцию, стоит перенести в другое место контроллер, находящийся прямо под печкой. Капающий из нее антифриз может вывести чувствительную электронику из строя. Также при снятом радиаторе легко поменять неисправный кран отопителя или моторедуктор, потому что к ним откроется доступ. Редуктор представляет собой единый блок с датчиком положения заслонки и меняется тоже целиком.
