Снятие радиатора печки ВАЗ-2121
Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений
Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ
На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.
Подготовка инструментов
Для работ по замене радиатора потребуются следующие инструменты:
- пассатижи;
- шлицевая отвёртка;
- крестовидная отвёртка;
- набор маркеров для идентификации проводов;
- гаечный накидной ключ на «7»;
- гаечный накидной ключ на «10»;
- торцевой ключ на «7»;
- торцевой ключ на «10».
Порядок работ по демонтажу радиатора
Все операции необходимо выполнять в такой последовательности:
Отвернуть левый саморез крепления вещевой полки.
Отвернуть два самореза правого крепления полки.
Открутить центральный крепёж полки от щитка передка.
Осторожно опустить правую сторону полки.
Вывести левую сторону полки из панели центральной консоли.
Отвернуть саморез крепления облицовки тоннеля пола к панели крепления радиоприёмника.
Открутить саморезы левого и правого крепления центральной панели.
Снять панель радиоприёмника.
Отсоединить колодки проводов от панели радиоприёмника.
Полностью демонтировать панель.
В моторном отсеке ослабить хомуты крепления шлангов к патрубкам радиатора.
Отвернуть винты крепления уплотнителя от щитка передка.
Снять уплотнитель.
В салоне ослабить гайку крепления тяги привода крана.
Снять тягу привода крана отопителя.

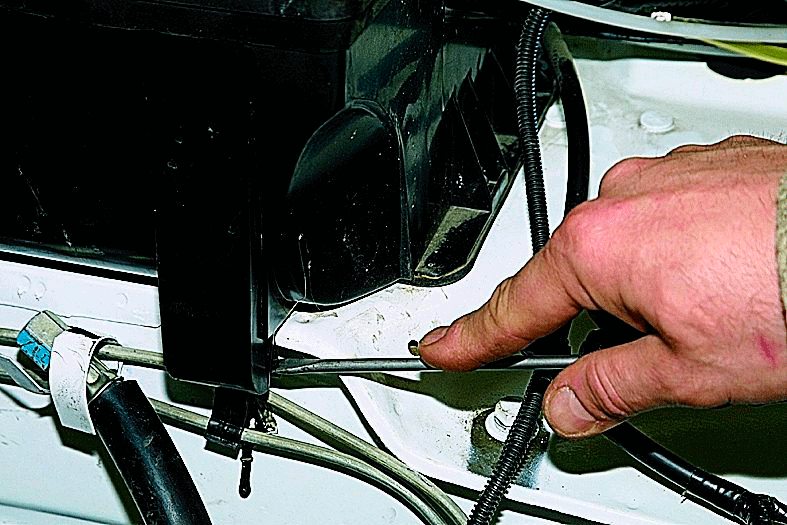

C правой стороны кожуха вентилятора вывести из-под скобы тягу крана отопителя.
Отсоединить пружинные скобы крепления кожуха.
Снять кожух и вентилятор.
Вынуть радиатор.
Отвернуть крепление кран от радиатора.
Снять кран отопителя.
Извлечь нижнюю гайку крепления крана к радиатору.
Отсоединить исходящий патрубок.
После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.
Видео: установка радиатора
https://youtube.com/watch?v=ghjSAyJUPVo
Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа
Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме
Только после этого следует начинать повседневную эксплуатацию машины.
Модернизация воздуховодов
К сожалению, если вы внимательно рассмотрите воздуховоды, которыми оснащена ваша Нива, вы ужаснётесь тому, как можно было её сопроводить таким большим количеством щелей. Разве можно с такой конструкцией ожидать хорошего обогрева?
Ответ, конечно, прост, поскольку весь подогреваемый воздух рассеивается ещё под торпедой, а салон обогревается по остаточному принципу.
Однако хорошо, когда проблема так легко определяется, тогда и решать её гораздо проще. Модернизация воздуховода заключается в том, чтобы при помощи силиконового клея необходимо промазать все места соединений.
Подготовьтесь к тому, что выполнять такие действия иногда достаточно сложно, поскольку не все места сопровождаются беспрепятственным доступом. Вам всё-таки придётся приловчиться и промазать силиконовым клеем все стыковочные места.
Замена вентилятора
Опытные автовладельцы рекомендуют не останавливаться на достигнутом и продолжить дорабатывать печку, проводя тюнинг вентилятора.
Некоторые предлагают избавиться от вентилятора, установленного производителем, а взамен его установить вентилятор с «восьмёрки».
Если вы тоже решились на проведение такой замены, вам нужно дополнительно определиться, оставите ли вы штатное управление печкой родное или также замените его «восьмёрочным» аналогом.
Определившись со вторым вариантом действий, позаботьтесь о приобретении таких дополнительных элементов:
- переключатель скоростей вентилятора;
- дополнительный резистор для печки.
Итак, после того как вы полностью подготовили все необходимые составляющие, можно приступать непосредственно к процессу доработки вентилятора.
Первоначально следует демонтировать старую коробку вохдухопритоков. К сожалению, невзирая на то, что для этого требуется выкрутить всего лишь четыре гайки, обойтись без посторонней помощи не удастся. Напарнику будет нужно удерживать винты под капотом, тогда как вы будете их выкручивать, воспользовавшись ключом-трубкой.
После этого можно беспрепятственно извлечь воздухозаборник. Почистите его, если он в этом нуждается, а затем срежьте небольшое количество пластика, чтобы обеспечить достаточное пространство для работы нового вентилятора.
Установите вентилятор и внимательно осмотрите, что может выступать в качестве помех для работы установленного вентилятора. Если таковые преграды обнаруживаете, аккуратно их срезайте.
После того как вы убедитесь, что больше нет ничего, что может препятствовать работе вентилятора, зафиксируйте его при помощи герметика.
Вокруг сопла вентилятора находятся небольшие зазоры, важно их устранить, прикрыв любым материалом. Это позволит предотвратить утечку тёплого воздуха
Теперь собранный вентилятор внедряется обратно в то пространство, в котором ранее «обитал» его старый аналог. Всё надёжно закрепляется и проверяется закрытие и открытие капота. В отдельных случаях после внедрения «инородного» вентилятора не удаётся нормально закрывать капот.
Если всё нормально, подсоедините все провода, а также установите новые элементы управления. По завершении выполненных работ обязательно проконтролируйте свой результат в действии.
Печка должна работать отлично, а в салоне автомобиля очень быстро должен распространяться тёплый воздух.

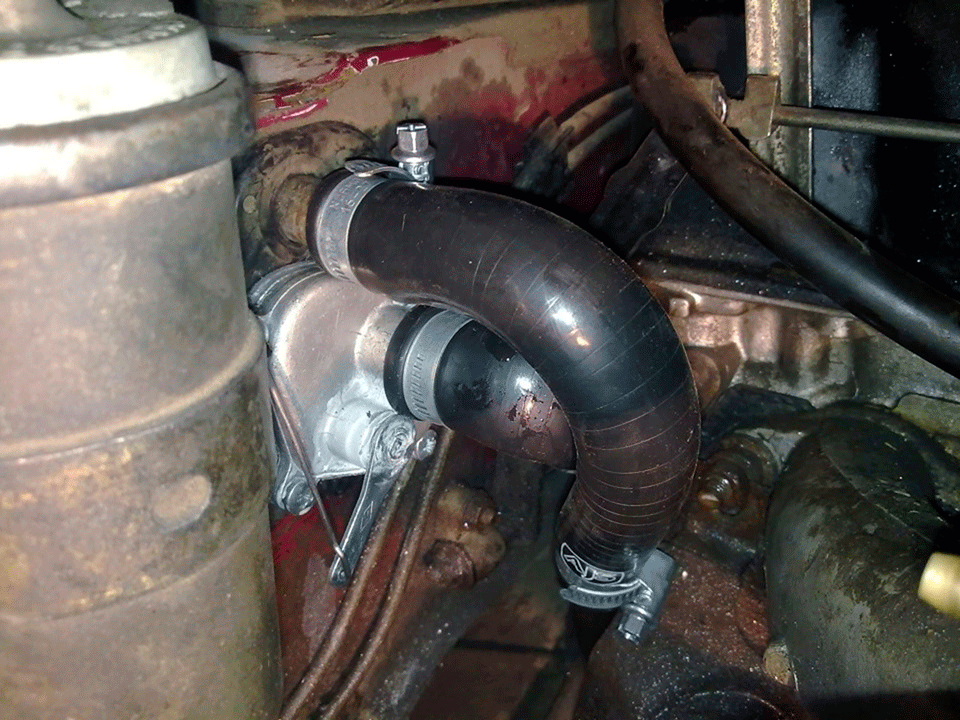

Замена крана
К сожалению, виновниками плохого обогрева Нивы могут выступать не только вентилятор и воздуховод, но и кран самой печки. В частности, его диаметр невероятно мал, что способствует медлительному распространению жидкости по радиатору.
Именно по этой причине многие автовладельцы решаются ещё на один дополнительный тюнинг обогрева салона любимой Нивы, предполагающий замену крана.
Кран, безусловно, придётся позаимствовать у других транспортных средств. В качестве «доноров» для решения такой проблемы могут выступать многие иномарки, но лучшими с финансовой точки зрения являются краны, снятые с Volkswagen или Opel.
Первоначально вам придётся извлечь старый кран
Этот процесс трудоёмкий, поэтому важно следовать алгоритму, который рекомендуют те владельцы авто, которым ранее приходилось дорабатывать самостоятельно систему отопления, и результат был эффективным
Откройте капот, найдите хомут, который фиксирует шланг к патрубку, при помощи пассатижей постарайтесь ослабить его. Мастера рекомендуют такие действия совершать в перчатках, поскольку при выполнении таких действий приходится прилагать усилия, рука часто срывается и может быть повреждена, если на ней не будет перчаток.
Следующей вашей задачей будет являться отсоединение уплотнителя, вам нужно просто выкрутить саморезы, фиксирующие этот уплотнитель к перегородке. Далее остаётся этот уплотнитель просто снять. Вещевая полка точно также извлекается, при этом ничего не препятствует выполнению таких действий.
Теперь зайдите со стороны салона и немного ослабьте прижимной винт крана. Далее будет уже просто с рычага крана снять тросик.
Вот теперь вы подобрались непосредственно к самому крану, открутите винты, которые его удерживают. В зависимости от конфигурации радиатора печи количество может изменяться, также вместо винтов могут быть установлены гайки.
https://youtube.com/watch?v=TArQwdGdLTg
Извлеките кран, снимите с него патрубок, также предварительно отвинтив гайки.
Далее возьмите в руки новый кран, который вы заранее подготовили и внедрите его в авто, применяя этот же самый алгоритм только в обратной последовательности.
Мастера только рекомендуют использовать небольшую хитрость. При креплении крана к радиатору гайки очень часто откручиваются, соответственно, в процессе движения авто теряются. Чтобы предотвратить такие «потери», рекомендуется не просто закрутить гайки, а предварительно их посадить на пластилин.
Итак, процесс модернизации системы отопления может осуществить любой желающий, а в благодарность он получит комфортные условия внутри салона даже в те моменты, когда на улице будет лютовать мороз.
Подготовительный этап
Чтобы поменять краник отопителя, необходимо выполнить 2 предварительных операции: частично слить охлаждающую жидкость и демонтировать вещевой ящик.
Антифриз сливают в такой последовательности:
- Операция ведется на охлажденном двигателе, чтобы не получить ожоги. Под двигатель с левой стороны (по движению) надо подставить таз или обрезанную пластиковую канистру.
- Полностью открыть краник печки (по возможности).
- Приготовив шланг длиной 1 м, открутить пробку на блоке цилиндров (ключ на 13), убрать ее в сторону и подставить шланг, направленный в таз.
- Удерживая шланг, плавно открыть крышку расширительного бачка. Аккуратно, поскольку струя антифриза станет больше.
- Ослабить хомут патрубка подогрева карбюратора или блока дроссельной заслонки инжектора и снять его со штуцера.
- Когда жидкость стечет, закрутить пробку обратно в блок и затянуть.
Вещевой ящик снимается путем откручивания нескольких удерживающих его саморезов. Часть из них находится сразу под крышкой бардачка, другая часть — в глубине ящика.
