Замена крана отопителя lada 2104 своими руками

Завоздушенность магистрали охлаждения

Подобная неисправность встречается достаточно часто, и опытные водители, начавшие испытывать проблемы с работой печки, первым делом устраняют воздушные пробки.

Дело в том, что система охлаждения автомобиля представляет собой уменьшённый аналог бытового отопления: наличие завоздушенности в одном из каналов подачи ОЖ приводит к проблемам с её циркуляцией. Если пробка образовалась в районе печного радиатора (что и случается достаточно часто ввиду достаточно высокого положения его верхней части), мотор не будет испытывать дефицита антифриза, а вот радиатор отопителя будет греться намного меньше. Соответственно, не будет получать тепло и воздух, проходящий через радиатор и направляемый в салон.

Впрочем, решается проблема достаточно просто, работой двигателя на высоких оборотах в течение нескольких (5-7) минут. Этого достаточно, чтобы при неповреждённой пробке расширительного бачка лишний воздух стравился из системы.

Наиболее частая причина возникновения завоздушенности – неправильная заливка/долив охлаждающей жидкости, а также течи тосола. В последнем случае перед устранением воздушных пробок следует найти место течи и устранить неисправность. Если проблема – в ослабшем или износившемся хомуте, или в дырявом патрубке – их меняют. Течи в помпе, термостате, радиаторах устраняются заменой или ремонтом этих деталей.

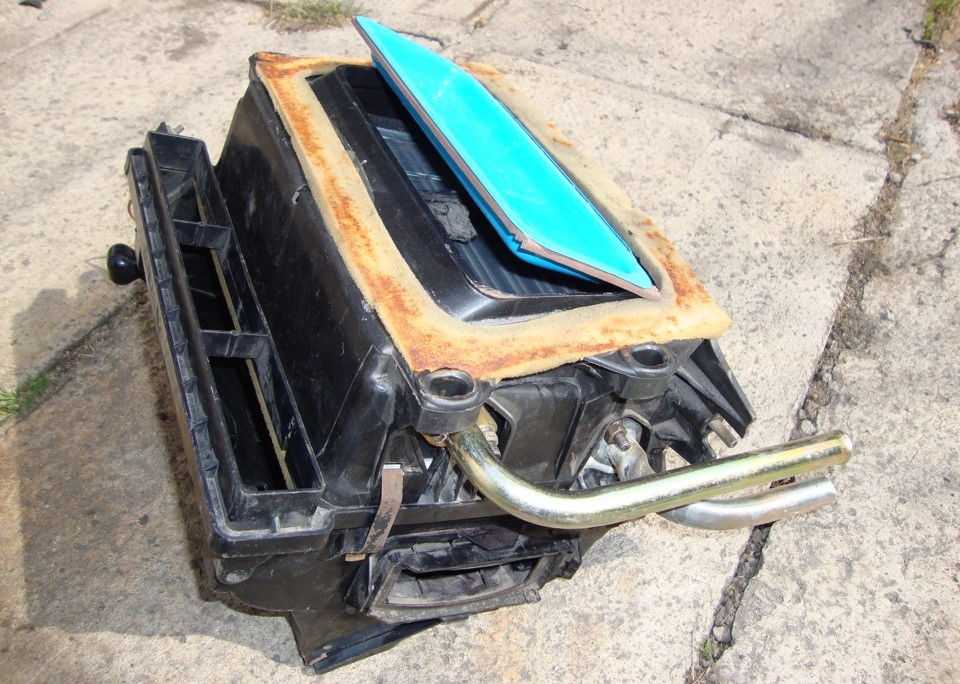

Отопитель салона ВАЗ-2104 в сборе

Принцип работы системы охлаждения

Термостат, переключающий циркуляцию жидкости с малого круга на большой и обратно. В его составе имеется термоэлемент, приводящий в движение клапан. Основная поломка — заклинивание термоэлемента. В этом случае ремонт бесполезен, проводится полная замена узла, так как заменить только термоэлемент невозможно.
Радиатор, установленный в передней части автомобиля, предназначен для охлаждения жидкости в системе. Поскольку он обдувается встречным потоком воздуха, снижение температуры происходит достаточно эффективно. Протекая по его тончайшим сотам, охлаждающая жидкость снижает свою температуру.
Помпа (насос), которая необходима для принудительной циркуляции жидкости по каналам системы. Привод от коленчатого вала.
Радиатор печки ВАЗ 2107 установлен в салоне, под приборной панелью. Он относится к системе отопления, но подключен двумя патрубками и к охлаждению.
Электрический вентилятор на радиаторе и работающий с ним термодатчик обеспечивают принудительное охлаждение в случае превышения допустимой температуры.
Расширительный бачок необходим для поддержания давления в системе на необходимом уровне, а также для хранения излишков жидкости, выплескиваемой при нагревании.

Как только слили жидкость, избавьтесь от возможных ее остатков в патрубках, идущих на отопитель ВАЗ от помпы. Ослабьте хомуты и снимите патрубки, стараясь не пролить жидкость на выпускную систему и кузов автомобиля. После этого можно приступить к работам, целью которых является замена крана отопителя ВАЗ и последующая настройка системы.

Поломка водяного насоса

Если печка ВАЗ-2104 дует холодным воздухом при открытом кранике, одной из причин может быть неисправность помпы – насоса, обеспечивающего циркуляцию охлаждающей жидкости по магистрали.

Выход их строя этого водяного насоса может быть обусловлен появлением течи, что проявится не только ухудшением обогрева салона, но и ростом температуры внутри двигателя из-за уменьшения общего объёма антифриза. Обнаружить такую проблему можно только при визуальном осмотре – в районе помпы будут видны следы подтекания ОЖ.

Вторая причина неработоспособности насоса – заклинивание подшипника вала, но обычно этому предшествует появление гула, так что здесь с диагностикой неисправности намного легче.

Поскольку помпа не подлежит ремонту (утверждение для многих выглядит спорным, но для большинства автовладельцев так и есть), то проблема «лечится» заменой насоса, которая производится в следующем порядке:

сливаем антифриз. Не весь – откручиваем пробку на блоке силового агрегата. Если сочетать процедуру замены помпы с заменой охлаждающей жидкости, нужно будет открутить и сливную пробку, расположенную на основном радиаторе;
отсоединяем клеммы АКБ и снимаем аккумулятор, чтобы не мешал;
отсоединяем колодку с проводами питания электровентилятора, откручиваем три болта, удерживающих вентилятор, снимаем его;
отпускаем гайку, отвечающую ха натяжение ремня генератора, что позволит снять ремень;
откручиваем гайку, которой скоба прикручена к вентилятору, отводим её в сторону;
откручиваем болты, удерживающие шкив водяного насоса, придерживая его отверткой;
демонтируем шкив и принимаемся за откручивание четырёх гаек, удерживающих помпу на корпусе мотора;
после снятия насоса производим зачистку посадочного места наждачной шкуркой (если старая прокладка прикипела);
устанавливаем новую прокладку, предварительно смазав её герметиков, монтируем новую помпу;
все остальные операции производим в обратном порядке.

Перед заливкой тосола убедитесь, что рычаг управления краником печного радиатора находится в положении «открыто». Для предотвращения образования воздушных пробок следует отсоединить шланг впускного коллектора.

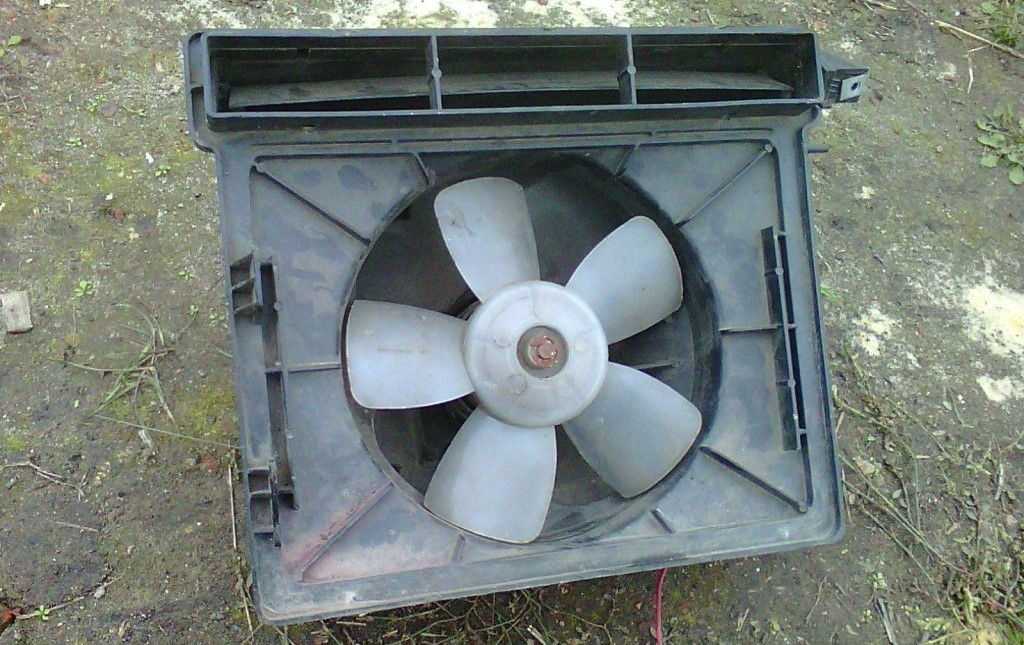

Вентилятор печки

Управление системой

У ВАЗ-2104 отопление салона управляется рукоятками панели управления, каждая из которых обеспечивает закрытие и открытие того или иного элемента.

Так, верхняя рукоятка 9 обеспечивает открытие и закрытие крана радиатора 22. Ею регулируется количество жидкости, которая будет попадать в радиатор.

Средней рукояткой 10 производится открытие и закрытие крышки люка 7 воздухопритока, чем регулируется количество подаваемого свежего воздуха извне авто.

Нижняя рукоятка 11 регулирует положение заслонки 16, которая распределяет поток воздуха по воздуховодам.

Есть одна особенность управления распределения воздушного потока. При положении заслонки 16 на обдув лобового стекла заслонки обогрева боковых стекол полностью перекрываются. И наоборот, при перекрытии подачи потока заслонкой на лобовое стекло, воздух направляется только на боковые стекла.

Такое явления обусловлено тем, что рычаг заслонки лобового стекла соединен с рычагом заслонок боковых воздуховодов. Поэтому для одновременного обогрева лобового и боковых стекол рукоятку управления заслонкой нужно ставить в средне положение.

Отопление ВАЗ-2104 производится 4 способами:

Обогрев лобового стекла (Средняя и нижняя рукоятки панели управления переведены вправо до упора);
Обогрев боковых стекол (средняя рукоятка переведена вправо, а нижняя – влево до упора);
Обогрев ног (верхняя рукоятка – вправо до упора, воздухораспределительная крышка корпуса отопителя опущена вниз);
Подача горячего воздуха извне через опущенные стекла (похоже на шутку, но так указано в технической документации к авто);

Замена крана отопителя ВАЗ 2107

Прежде чем приступить к замене, следует подождать пока двигатель остынет. Перед началом работ необходимо слить тосол в подготовленную емкость. Замена крана отопителя ВАЗ 2107 производится следующим образом:

отсоединить подающий патрубок печки, который находится в подкапотном пространстве;
снять воздуховод печки, находящийся справа под передней панелью;

Примечание: воздуховод крепится не только гайками, но и пластиковыми защелками. Поэтому демонтаж воздуховода необходимо проводить аккуратно, чтобы не повредить защелки. Иначе нарушится герметичность и эффективность подачи воздуха к правому стеклу. Воздуховод с поврежденными защелками придется заменить.

открутить кожух управляющего троса и отстыковать последний от крана отопителя;
открутить две гайки, крепящие кран к радиатору печки (при снятии крана возможна утечка антифриза, поэтому необходимо подложить под него тряпку или губку);
вынуть кран отопителя;
открутить переходник, на который надевается подающий патрубок;
заменить резиновые прокладки между краном и переходником, краном и печкой;
прикрутить к новому крану переходник;
установить кран на место, затянуть гайки крепления;
присоединить управляющий трос, отрегулировав его так, чтоб кран полностью открывался/закрывался при перемещении рычага на передней панели;
установить и зафиксировать воздуховод и кожух троса;
пристыковать к крану подающий патрубок;
заполнить систему антифризом;
убедиться в отсутствии утечек;
завести и прогреть двигатель, удалить воздушные пробки;
долить антифриз в расширительный бачок до необходимого уровня.

https://youtube.com/watch?v=WU6ywPQrUw4

Схема отопления

Схема воздухопотока системы отопления ВАЗ-2104

Холодный воздух подается внутрь системы отопления через воздухозаборную решетку 28, установленной возле лобового стекла извне авто. Дальше отопление ВАЗ-2104 может осуществляться по трем направлениям, которые выбираются системой управления:

1 – обогрев ветрового стекла, обозначено это направление красным цветом. При этой схеме воздух поступает чрез люк 7 в коробку воздухопритока 30 для очистки от пыли и капель воды. Затем он движется через радиатор 25, где отбирает тепло из охлаждающей жидкости, а также корпус вентилятора 13, откуда попадает в воздуховод обогрева лобового стекла 3.

2 – обогрев боковых стекол спереди, данное направление обозначено синим цветом. Здесь воздух тоже попадает через люк в коробку, далее в кожух радиатора 23, а затем поступает в левый и правый воздуховоды 1 и 2.

3 – обогрев ног, это направление имеет зеленое обозначение. Воздух в салон попадает, как и при других направлениях, но после кожуха радиатора он поступает воздуховод внутренней вентиляции 8.

Проблемы с вентилятором отопителя

Бывает и так, что печка ВАЗ-2104 дует только в ноги, или вообще не дует. У этой проблемы, скорее всего, есть конкретный виновник, но, чтобы его определить, придётся немного поработать.

Для начала следует проверить, цел ли предохранитель F1, который, кроме цепи печного моторчика, защищает фонари заднего хода и отвечает за обогрев заднего стекла. Если он сгорел – меняем на целый, но обязательно с таким же номиналом (10А). Если поставите меньше – он сгорит гораздо быстрее, если больше – подставите под удар потребителей, включая электровентилятор. В тех случаях, когда после установки нового предохранителя правильного номинала он перегорает снова, ищите короткое замыкание, причем оно может быт на любом участке всех трёх электрических цепей.

Если же проблема не в предохранителе, имеет смысл проверить работоспособность клавиши переключения скоростей вращения электромоторчика отопителя, для чего от неё нужно отсоединить все провода. Затем поочерёдно подключаем один конец индикатора к массе, а другой к каждому из проводов кнопки, обязательно при включённом зажигании. Если при одном из тестов лампочка не загорелась, значит, имеется повреждение конкретного провода, в противном случае виновата либо клавиша, либо сам вентилятор.

Уточняем это следующим образом: из куска проволоки делаем перемычку, замыкая два любых контакта колодки. Если моторчик при этом запускается, то нужно менять кнопку. Если двигатель молчит при всех комбинациях – очевидно, что причина именно в нём.

Если моторчик работает только на максимальной скорости – проблема в сгоревшем дополнительном резисторе. Это балластное сопротивление нужно заменить, а найти его можно под торпедой, ближе к стороне водителя.

Вентилятор может не работать по причине отсутствия контакта с массой – на старых автомобилях этот проводок зачастую просто сгнивает. Определить именно эту неисправность также можно с помощью мультиметра, простой прозвонкой. Для этого снова демонтируем клавишу переключения скоростей и отсоединяем контакты. Один конец мультиметра подключаем к массе, вторым по очереди прозваниваем провода. Если моторчик вентилятора вместе с балластным резистором исправны, лампочка мультиметра загорится при замыкании двух проводков из трёх. При перегоревшем сопротивлении лампочка загорится только раз, если ни один из тестов не дал положительного результата – нужно искать причину либо в отсутствии контакта с массой, либо в самом электродвигателе печки.

Алгоритм демонтажа моторчика отопителя:

сливаем ОЖ в заранее приготовленную ёмкость, открутив сливную пробку на блоке;
как только тосол перестаёт капать, ослабляем хомуты отопителя, отсоединяем оба патрубка;
переходим в салон, демонтируем декоративную полку под бардачком (откручиваем три боковых винтика);
демонтируем панель магнитолы – сначала отщелкиваем её отвёрткой, вытаскиваем, затем отсоединяем все колодки электропитания, предварительно обозначив их маркером, чтобы не перепутать при сборке;
отвёрткой очень аккуратно поддеваем клавиши управления работой отопителя и снимаем их;
отщёлкиваем крышку нижней части панели;
внизу видим два винта – откручиваем их;
отвинчиваем также две гайки на торце панели (за шахтой магнитолы);
демонтируем консоль, соблюдая предельную осторожность;
отщёлкиваем оба воздуховода;
окручиваем винты крепления печного радиатора, отсоединяем две защёлки крепления нижней части радиатора;
отсоединяем тросик управления краником отопителя;
откручиваем ещё два самореза, крепящих нижнюю часть отопителя;
вытягиваем электромоторчик, проверяем его состояние и работоспособность. В случае необходимости – меняем;
устанавливаем отреставрированный или новый моторчик на место, производим все операции в обратном порядке.. https://www.youtube.com/embed/QGVC2Iio3TQ

Мы рассмотрели все основные неисправности, из-за которых штатный отопитель ВАЗ-2104 работает плохо или вообще не обеспечивает поступление тёплого воздуха в салон. Надеемся, что эта информация вам пригодится.

Замена крана отопителя

Процесс замены крана, хоть и требует некоторых затрат времени, не отличается особой сложностью, и без труда может быть осуществлен своими руками. Для этого понадобятся:

набор гаечных ключей;
отвертка с крестовидной битой;
емкость для слива охлаждающей жидкости;
новый кран отопителя с прокладками;
автомобильный герметик;
ветошь.

Для начала подберем сам кран. Каталожный номер оригинальной запчасти — 21010-8101150-00. В продаже можно найти аналоги, представленные в таблице.

Обратите внимание на краны с керамическим запорным механизмом. Они служат дольше за счет того, что керамика не поддается окислению.

Автомобиль устанавливаем на яму или эстакаду. Если двигатель горячий, обязательно даем ему остыть.

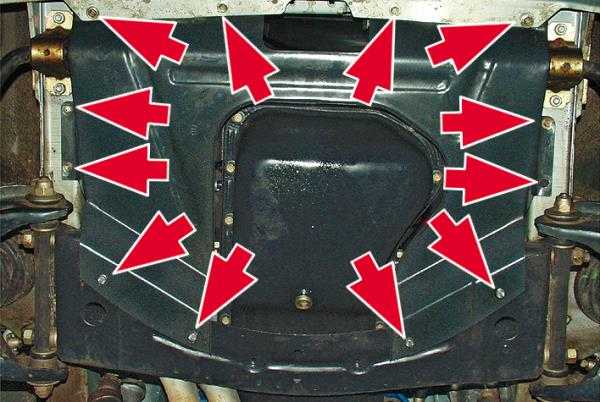

Снимаем защиту картера.

Откручиваем сливную пробку на радиаторе, предварительно подставив под нее емкость, и открыв крышку заливной горловины.

Открываем капот, находим два патрубка радиатора «печки» с пассажирской стороны. Отверткой ослабляем хомуты и отсоединяем шланги. При помощи рожкового ключа на 7 отворачиваем болты, фиксирующие радиатор, снимаем резиновый уплотнитель.

Перемещаемся в салон на место пассажира. Открываем бардачок, и с помощью крестовой отвертки выкручиваем саморезы, фиксирующие корпус перчаточного ящика. Извлекаем его.

Далее снимаем вещевую полку, нужно открутить саморезы крестовой отверткой.

Ключом на 10 откручиваем гайку кронштейна воздухопровода. Снимаем скобы крепления отопителя. Вынимаем правый воздуховод.

Ключом на 7 выкручиваем болт крепления троса управления краном. Отодвигаем трос в сторону.

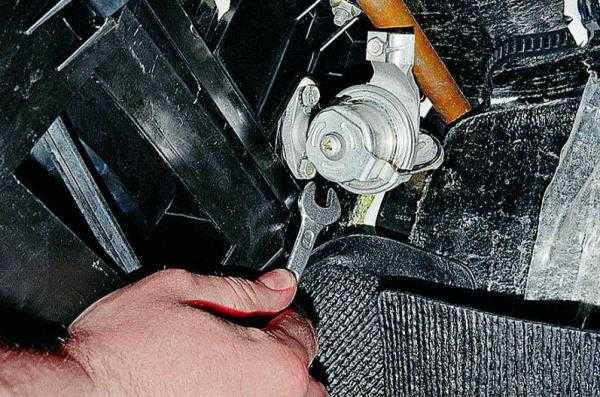

Ключом на 10 откручиваем два болта крепления крана к радиатору. Извлекаем его. При этом из радиатора потечет охлаждающая жидкость. Будьте готовы воспользоваться тряпкой.

Устанавливаем новый кран на место, не забывая сменить резиновые прокладки и смазать место его стыковки с радиатором автомобильным герметиком. Крепим трос управления, проверяя его натяжение.

Собираем все, что разобрали в обратном порядке. Перчаточный ящик не устанавливаем, пока не проверим герметичность соединений крана и его работу.

Закручиваем сливную пробку на радиаторе охлаждения. Заливаем в горловину охлаждающую жидкость. Запускаем двигатель, прогреваем его до включения вентилятора. Проверяем, нет ли течи с крана. Если все в порядке, ставим на место перчаточный ящик.

Конструкция системы отопления и вентиляции

Дальше рассмотрим, какое же имеет печка ВАЗ-2104 устройство, затем как она работает, а также как работает вентиляция салона.

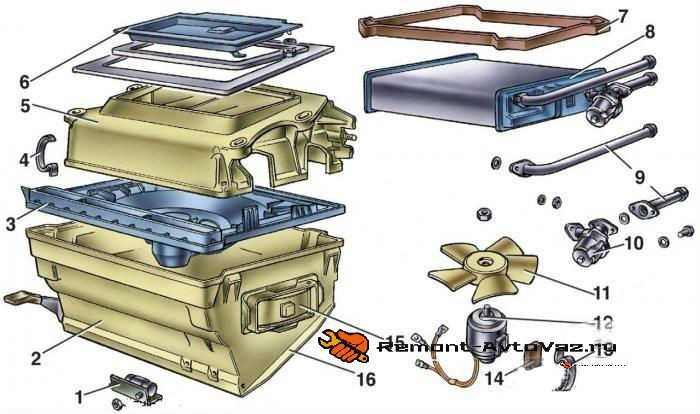

Для наглядности предоставлена схема печки ВАЗ-2104

Итак, под позицией 1 находится резистор изменения скорости вращения вентилятора. Основа печки состоит из корпуса вентилятора 2 и направляющей вентилятора обдува 3. С верхней частью корпуса они соединены скобами 4. Верхняя часть корпуса является кожухом радиатора 5. Сверху на нем установлен люк воздухопритока 6.

Внутри верхней части размещен радиатор 8, а для плотности его посадки используется поролоновая прокладка 7. Этот радиатор соединен с системой охлаждения посредством металлических патрубков 9. На входящем патрубке установлен кран 10 подачи жидкости в радиатор.

Вентилятор печки состоит из крыльчатки 11 и электродвигателя 12. Крепится вентилятор в корпусе посредством скобы 13, а чтобы исключить его вибрацию, он поджимается подушкой 14.

На нижней части корпуса имеются заслонки подачи теплого воздуха на передние двери 15, а также крышка подачи воздуха в зону ног 16.

Но это только конструкция печки, для того чтобы, обогрев салона ВАЗ 2104 происходил должным образом, к ней прикреплены дополнительные механизмы.

На следующих картинках показаны остальные элементы системы

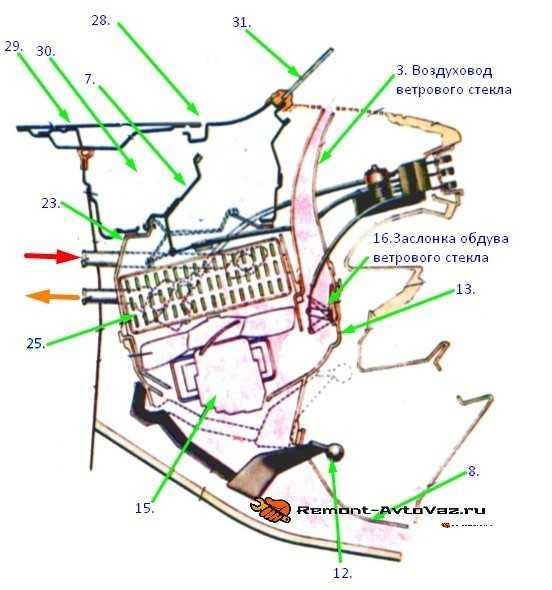

Система отопления вид сбоку

Под обозначениями 1 и 2 показаны левый и правый воздуховоды с левым 4 и правым 5 соплами. Позиция 3 указывает на воздуховод лобового стекла. Панель управления – 6, с рукоятками управления краном 9, управления крышкой притока 10 и управления отопления боковых и ветрового стекол 11. Под позицией 12 находится рычаг воздухораспределительной крышки.

Далее идут элементы самой печки: 13 – корпус вентилятора с крыльчаткой 14 и электродвигателем 15, заслонка ветрового стекла 16, резистор управления скорости вентилятора 17, направляющая корпуса вентилятора 21, кран управления подачи жидкости 22, корпус радиатора 23, радиатор 25 с прокладкой 24, элементы крепления крышки воздухопритока 26.

Позиция 18 – тяга управления заслонкой бокового обогрева, 19 – заслонка обогрева боковых стекол, 27 – тяга отопителя, 28 – воздухозаборная решетка, 29 – капот авто, 30 – коробка воздухопритока, 31 – ветровое стекло.

Что такое радиатор печки автомобилей

Практически каждый автомобиль оснащается системой отопления салона, в которой одним из основных элементов является радиатор. Благодаря этой детали обеспечивается отбор тепла от охлаждающей жидкости и его последующая подача в салон.

Где установлен радиатор печки на ВАЗ 2104–2107 и какие функции выполняет

Радиатор печки на всех классических «Жигулях» располагается в специальном коробе под передней панелью. Изделие представляет собой теплообменник, основная функция которого — передача тепла от теплоносителя (тосола) с последующим распространением по салону. Этот узел работает так же, как и основной радиатор силового агрегата. Чтобы функционирование печки было корректным, необходим постоянный нагрев теплообменника. Обеспечивается он путём подключения радиатора к системе охлаждения мотора при помощи трубок и резиновых патрубков и постоянной циркуляции жидкости посредством водяного насоса (помпы).

Радиатор печки на «классике» располагается в специальном коробе под передней панелью

Устройство радиатора печки

Теплообменник состоит из двух бачков и медных либо алюминиевых сот. Бачки соединяются посредством пайки или герметика в зависимости от материала изготовления детали. Основными узлами печки помимо радиатора являются вентилятор и блок управления, который состоит из рычагов и тросиков.

1 — дополнительный резистор скоростей двигателя; 2 — кожух вентилятора; 3 — кожух направляющий вентилятора; 4 — пружинные держатели нижнего корпуса; 5 — корпус радиатора; 6 — крышка воздухопритока; 7 — прокладка радиатора; 8 — радиатор печки; 9 —патрубки ОЖ;10 — кран печки; 11 — крыльчатка электродвигателя отопителя;12 — электродвигатель отопителя;13 — пружинная защелка моторчика печки;14 — подушка моторчика печки;15 — заслонка боковых воздуховводов;16 — нижняя крышка (заслонка) печки, обдув ног

Воздух снаружи проходит через отверстие в капоте и поступает в пластиковый кожух воздухоприемника, расположенный в подкапотном пространстве под ветровым стеклом. Затем воздушный поток поступает к теплообменнику, который нагревается охлаждающей жидкостью (ОЖ). При простое автомобиля или движении с малой скоростью в салоне включают вентилятор печки, который прогоняет через радиатор холодный воздух, тем самым нагревая его и подавая в салон.

Радиатор печки состоит из бачков и сот, через которые циркулирует охлаждающая жидкость

Во время движения автомобиля с высокой скоростью вентилятор можно не включать, поскольку от встречного потока создаётся достаточное давление для нагнетания тёплого воздуха. Чем сильнее нагревается теплоноситель, тем больше тепла отдаёт радиатор. Уровень поступающей в теплообменник жидкости регулируется посредством крана. Поэтому если есть необходимость изменить температуру в салоне, например, сделать воздух менее горячим, кран перекрывается частично или полностью посредством гибкой тяги и рычага.

Управление печкой довольно простое. На центральной панели есть несколько рукояток:

верхняя предназначена для регулировки положения крана печки (влево — кран закрыт, вправо — открыт);
средняя рукоятка изменяет положение крышки воздухопритока, тем самым меняется интенсивность подачи тёплого воздуха;
нижний рычажок обеспечивает регулировку заслонки воздуховодов обогрева стёкол (положение вправо — воздушный поток идёт на боковые стекла, влево — на ветровое текло).
