Ремонт кпп лада калина

Пошаговая инструкция замены масла в коробке передач Лада Калина

Для того, чтобы заменить масло в коробке передач автомобиля Лада Калина выполняем следующие действия:

Автомобиль загоняется в гараж с ямой, на подъемник либо на эстакаду

Это важно, поскольку вам придется получить доступ к днищу машины.

В зависимости от фиксаторов отверткой или гаечным ключом выкрутите крепления брызговика двигателя. Отложите брызговик в сторону.
Найдите сливное отверстие на коробке передач автомобиля

Подставьте под него тару. Открутите пробку контрольного или заливного отверстия, если оно есть, или вытащите щуп из горловины, это позволит снизить давление в смазочной системе при сливе «отработки». Если доступ к щупу затруднен, снимите корпус воздушного фильтра и уберите его в сторону.

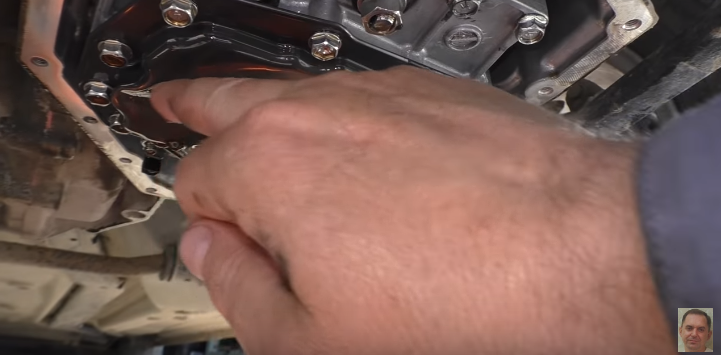

Используя гаечный ключ, выкрутите крышку отверстия слива. При откручивании будьте аккуратны. Сначала масло будет выходить из системы тонкой струйкой, но после полного откручивания пробки оно станет стекать под большим напором. Используйте перчатки. Желательно, чтобы при сливе жидкости двигатель был нехолодный, благодаря этому вещество будет более вязким и быстрее сольется из трансмиссии.
Пока масло стекает, визуально оцените состояние пробки сливного отверстия. Если она слишком грязная, очистите ее от мусора и продуктов износа. Проверьте состояние уплотнителя, если он сильно изношен, то рекомендуется поменять деталь. В противном случае можно столкнуться с проблемой утечки смазки.

Когда жидкость сольется, оцените ее состояние. Если коробка передач функционирует правильно, в ней не должно быть металлической пыли и других примесей. Наличие отложений говорит о загрязнении агрегата, поэтому его рекомендуется промыть. Для очистки трансмиссии заливное отверстие должно быть закрыто, промывка выполняется с использованием специального средства. Выбор таких жидкостей большой, продукт покупается в автомобильном магазине. Чтобы произвести промывку, налейте в картер КПП около 1,3 литра очистительного средства. Потом переднюю часть автомобиля надо вывесить, для этого колеса ставятся на домкрат. Заведите двигатель и включите первую скорость, нажмите на газ. За счет того, что передняя часть автомобиля приподнята, вы сможете проехать на первой передаче несколько минут. После этого повторяется процедура слива отработанной жидкости из системы. Если промывочное масло слишком грязное после очистки агрегата, процедуру надо повторить. После этого еще раз протрите пробку сливного и заливного отверстия.
Извлеките из контрольной горловины щуп для проверки уровня.
Теперь можно произвести заливку, она осуществляется через контрольное отверстие. Наливать свежее масло в трансмиссию надо с помощью шприца с подключенным патрубком, иначе вы не сможете заправить агрегат. Один конец шланга вставляется в контрольное отверстие, с другой стороны жидкость подается в систему с помощью шприца. В коробку передач заливается около 3,1 литра масла, объем вещества контролируется по щупу.

Когда процедура заливки будет завершена, установите измеритель на место. Произведите монтаж всех снятых ранее компонентов в обратной последовательности. Когда процесс завершен, совершите контрольную поездку на машине и еще раз проверьте уровень смазки.

Как устроена механическая коробка?

Устройство КПП механическое в Лада Калина 2 состоит из нескольких основных конструктивных компонентов. К ним следует относить:

• картер агрегата с валами и шестернями;
• картер узла сцепления;
• тыльную крышку.

Пробка для слива отработанной смазывающей жидкости наделена специальным магнитом. Он необходим для сбора металлической стружки, образование которой наблюдается в процессе естественного износа шестерен и прочих элементов картера.

Система также располагает подшипниками двух конструктивных видов, как роликовыми изделиями, так и шариковыми компонентами. Разработчики поместили около переднего подшипника специального типа маслосборник, из которого жидкость направляется к валам шестерен и прочим элементам системы.

Заводом внутрь новой коробки заливается масло, предназначенное для трансмиссионных агрегатов. Периодически данная жидкость подлежит замене. Это рекомендуется выполнять спустя каждые 70 тыс. км пройденного пути. Также владельцу следует склоняться к периодическим проверкам уровня смазки и если возникает необходимость, доливать до требуемого объема.

Для мониторинга уровня в агрегате имеется специальный щуп. Он позволяет без особых сложностей удостовериться в достаточности масла внутри коробки. Действуем так. Аккуратно погружаем щуп в воронку, а затем вынимаем его. На измерительном отрезке щупа присутствует пара меток, обозначающих максимальный и минимальный пределы залитого объема. Если количества смазки оказалось недостаточно, то доливку производим без спешки.

Когда возникла потребность в замене полного объема смазки, то лучше будет осуществить эту процедуру в условиях профессионального сервиса. Как вариант, можно прибегнуть к процессу замены в собственноручном режиме. Сливать масло потребуется через присутствующее на картере отверстие, которое закрыто специальной пробкой.

Трансмиссия – автомат Калины

Производитель комплектует свое детище достаточно современной автоматической коробкой. Это устройство КПП применяется только с 1,6-литровой 16-клапанной версией мотора.

Заметим, что все модификации, которые производитель оснастил автоматической трансмиссией, обладают пониженным клиренсом. Также поддон мотора в данном варианте снизу закрыт алюминиевым протекционным щитом.

Коробка передач характеризуется собственными особенностями, которые позволяют автомобилю LADA Kalina иметь повышенный топливный расход и несущественно сниженную динамику. Агрегат в сравнении с механическим вариантом обладает большей массой, что также провоцирует рост топливного потребления и общего веса модели.

Механические трансмиссии LADA Kalina обладают тросовой конструкцией механизма переключения. Когда владелец обнаружил пропажу четкости в моменты переключений, то следует немедленно оценить состояние кулисы. В лучшем случае произошло ослабление фиксирующей гайки, ввиду чего наблюдается смещение кулисы по причине неудовлетворительного крепления присутствующего здесь хомута.

Отметим еще одну немаловажную неполадку. Она состоит в том, что при достижении оборотами мотора значения 3000 в минуту происходит эффект дребезжания рычага. Здесь потребуется прибегнуть к укорачиванию втулки. Данная мера позволит снизить величину зазора, после чего ручка «оставит привычку» болтаться. Берем напильник, немного подтачиваем указанную втулку и смазываем узел. Теперь рычаг удерживается плотнее.

Периодичность замены трансмиссионного масла

Изготовитель определил, что замена масла в КПП Калины требуется с интервалом в 75 тысяч км. Это достаточно большой промежуток, рассчитанный на то, что в коробку будет заливаться масло на синтетической основе.

Условия, в которых эксплуатируется автомобиль, зачастую диктуют сокращение этого интервала. Например, машина постоянно «ходит под прицепом» или с повышенными нагрузками на трансмиссию. Тогда лучше по возможности часто вынимать щуп уровня масла и контролировать не только уровень смазочной жидкости, но и техническое состояние: загрязненность и текучесть, особенно если межсервисный пробег составляет более 50 тысяч км.

Еще одной причиной досрочной замены смазки в коробке может служить покупка автомобиля с рук без отметок в сервисной книжке. Ответ на вопрос, какое масло залить в трансмиссию Калины, следует искать в первую очередь в инструкции по эксплуатации автомобиля.

Ремонт, особенности и технические характеристики

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

Коробка переключения передач от Лада Калина.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

• Задняя крышка.
• Коробка.
• Сцепление.

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.

Процесс разборки и сборки

Коробка передач на Калину перед разборкой промывается водой и устанавливается на стенд. Демонтируют кронштейн подвески мотора и фиксации троса сцепления. Затем снимают заднюю крышку картера. После стопора первичного вала отворачивают гайки и болт фиксации вилки. Шлиц демонтируется с вторичного вала. Шестерню выпрессовывают с первичного вала. С помощью дрели-отвертки отворачивают винты, которые крепят упорную пластину. Следующий этап предусматривает демонтаж установочных колец с валов и подшипников. Если пробки фиксатора отвернуты, тогда демонтируют шарики и пружины фиксаторов, затем снимают картер.

При сборке КПП обезжиривают резьбу в шарнире и ступице рычага, включая винты фиксации. На резьбу винтов наносится специальное клеящее вещество. У винтов фиксации рычага и шарнира разная длина. Момент затяжки этого элемента равняется 33,6 Н. м. Установка сальников различных механизмов и кулисы Калины проводится с помощью специальной смазки, которая наносится на рабочие поверхности этих элементов.

Монтаж штока в картер предусматривает проведение проверки. Фланец шарнира должен входить внутрь чехла по всему периметру. Смазка закладывается в шаровую опору соответствующего рычага. Каждый крепежный элемент затягивается до определенного момента. При сборке вторичного вала потребуется заменить стопорные кольца. Их установка предусматривает запрессовку колец в канавку. Внутренний элемент необходимо запрессовать до упора в стопорное кольцо.

В процессе осмотра детали КПП чистятся. Проводится такая работа с помощью скребка либо щетки. Удаляют все отложения, а отверстия очищают от загрязнений. Отверстия промывают и обдувают струей сжатого воздуха. Автомеханики рекомендуют хорошо продуть подшипники. Для этого воздушный поток нужно направлять таким образом, чтобы кольца вращались не быстро. Разъем картера, сцепление и задняя крышка очищаются от герметика. Проверяются свойства магнита. Если показатели слабые, а на поверхности магнита есть трещины, он заменяется новым.

О видах трансмиссионных масел для Калины

Традиционно предприятие АвтоВАЗ рекомендует к применению продукты фирмы «Лукойл». Смазка производства этой же компании залита в КПП новых автомобилей ВАЗ, она действует до первого ТО как обкаточная и промывочная, после ее замены можно подбирать продукт другой фирмы.

Марка и объём масла для коробки передач ЛАДА КАЛИНА

Производитель указывает, что новое масло должно быть синтетическим или полусинтетическим, и соответствовать классу вязкости SAE 75W-90. Это всесезонная жидкость, которая работает при температурах окружающей среды от -40 °C до +35 °C. Подойдут также масла 75W-80 и 80W-85. Жидкости 80W-90 можно использовать в регионах, где зимой температура не опускается ниже -10…-12 °C.

Помимо вязкости масло должно соответствовать классу API GL-4. Сюда входят трансмиссионные жидкости, которые предназначены для работы в средненагруженных передачах: гипоидных, конических и спирально-конических, работающих при температурах масла до +150 °C и контактном давлении до 3000 МПа.

Рассмотрим, какие масла наиболее популярны в КПП ЛАДА КАЛИНА.

1. ЛУКОЙЛ ТМ-4 (GL-4) 75W-90. Это полусинтетическая трансмиссионная жидкость, применяемая в МКПП, дифференциалах и раздаточных коробках легковых и грузовых автомобилей. Она изготавливается и высокоочищенного базового минерального масла, синтетических компонентов и многофункционального пакета присадок. Масло обладает высокими антикоррозионными, противопенными, противоизносными и вязкостно-температурными свойствами. Оно надежно защищает элементы трансмиссии при высоких нагрузках, обеспечивает плавную работу КПП при отрицательных температурах и обладает высокой окислительной и термической стабильностью.
2. SHELL SPIRAX S4 G 75W-90. Полусинтетическое трансмиссионное масло API GL-4 для механических коробок переключения передач легковых и небольших грузовых автомобилей. Используется в автомобилях концерна VAG в качестве жидкости для первой заливки. Масло не разрушает синхронизаторы, обеспечивает плавную работу КПП, защищает элементы трансмиссии от ударных нагрузок, коррозии и износа. Оно обладает увеличенным сроком службы и улучшает работу коробки переключения передач.
3. ZIC G-F TOP 75W-90. Синтетическое трансмиссионное масло для МКПП и ведущих мостов. Совместимо с синхронизированными коробками. В автомобилях Hyuindai и Kia используется в качестве жидкости для первой заливки. Относится к классу материалов GL-4/5. Соответствует требованиям масел 75W-85 GL-4. Жидкость обеспечивает надежное смазывание всех элементов трансмиссии при высоких скоростях и тяжелых нагрузках, чистоту КПП и мостов, увеличивает межсервисный интервал замены, снижает износ, защищает от коррозии и обладает отличными термоокислительными характеристиками.
4. Castrol Syntrax Universal 75W-90. Синтетическое многоцелевое трансмиссионное масло для редукторов и МКПП. Подходит для использования в синхронизированных механических коробках легковых и грузовых автомобилей, а также конечных передачах и дифференциалах грузовых автомобилей и строительной техники. Жидкость обладает отличной текучестью при низких температурах, эффективно защищает от износа при высоких нагрузках. Она обладает увеличенным сроком службы, совместима с обычными минеральными маслами и уплотнительными материалами.
5. LIQUI MOLY Hochleistungs-Getriebeoil GL4+ (GL 4/GL 5) 75W-90. Синтетическое трансмиссионное масло для механических коробок и ведущих мостов. Оно совместимо с синхронизаторами, устойчиво к старению. Благодаря специальному пакету присадок жидкость надежно защищает элементы трансмиссии. Масло препятствует образованию износа, коррозии, отлично работает при высоких нагрузках и сохраняет свои характеристики при высоких температурах. Может использоваться в КПП, где требуются масла GL-4 и механических коробках, которые совмещены с гипоидной передачей.

Демонтаж и установка коробки передач

Крепежи картера сцепления к картеру КПП

При необходимости замены составного элемента МКПП на Лада Калина потребуется снять рассматриваемый механизм. Автомобиль устанавливают на подъемник. Используйте стояночный тормоз и выключите зажигание. Затем открывают капот и отсоединяют клемму «минус» от аккумулятора. Демонтируется крышка маслоналивной горловины. Снимают экран и устанавливают предыдущий элемент. Хомут фиксации ослабляют. Шланг впускной трубы отсоединяют от соответствующего датчика. Гайка воздухозаборника отворачивается. КПП снимают.

По завершении ремонтных работ МКПП устанавливается на прежнее место. Смазка ШРУС-4 наносится тонким слоем на наружную поверхность соответствующей втулки сцепления. Болты фиксации пальцев отворачивают к поворотным кулакам. Если гайка болта, которая фиксирует левый рычаг подвески, отвернута к кронштейну кузова, тогда последний крепежный элемент извлекается, а рычаг снимается.

Масло из МКПП сливают в емкость. Привод колес выворачивают из шестерен полуосей дифференциала. На их месте демонтируют заглушки. На коробку передач устанавливают кронштейны задней и левой опор подвески.

Монтаж и установка проводятся своими руками с учетом схемы механической коробки передач на Ладе Калине и принципа ее работы, включая функциональность составных элементов. При отсутствии должного опыта и знаний рекомендуется доверить работу профессионалам.

Особенности трансмиссии в модели Калина

Если затронуть конструктивные аспекты коробки, устанавливаемой на второе поколение практичной Лада Калина, то следует обозначить соленоид блокировки. Этот элемент присутствует в агрегате с целью предотвратить случайное включение задней передачи во время езды вперед. Вам не удастся активировать заднюю скорость, когда оборвана электрическая цепь данного соленоида или сам компонент пришел в негодность. При наличии факта неисправности потребуется ремонт.

Соленоид в этом случае выкручиваем из корпуса трансмиссии. На его посадочное место устанавливаем специальную пробку фиксатора. Ее можно обнаружить в ремонтном комплекте, который рекомендуется держать в запасе в автомобиле. Это позволяет владельцу добраться до места ремонта. Передвигаться в такой ситуации потребуется весьма аккуратно. Особо следим за тем, чтобы вместо одной из передних передач случайно не включить задний ход.

Самостоятельно исполнить ремонтную операцию несложно, однако потребуется схема переключения передач.

Технические особенности КПП

Первичный вал, представляющий собой блок ведущих шестерней, находится в постоянном сцеплении с аналогичными элементами передних передач. У вторичного вала полая структура, которая позволяет поставлять масло к ведомым шестерням. В этом механизме установлены синхронизаторы и ведомые подшипники.

Устройство КПП Калины

При ремонте КПП Лада используют специальные схемы. Радиальный зазор роликовых подшипников составляет не более 0,07 мм. Для шариковых аналогов этот показатель не должен превышать 0,04 мм. Масло подается за счет маслосборника, который находится в области переднего подшипника, зафиксированного за вторичным валом. Регулировать натяг можно, подобрав нужную толщину колец. Последние детали установлены в картерном гнезде. Ведомая шестерня коробки передач на Калину прикреплена к фланцу дифференциала. Коробка сообщена с атмосферой посредством салуна, находящегося вверху рассматриваемой конструкции.

Если в процессе эксплуатации появляется в КПП шум, потребуется заменить подшипники. Звуки, возникающие при отпускании/нажатии педали сцепления, свидетельствуют о необходимости замены изношенных элементов. КПП управляется через привод, состоящий из рычага, шаровой опоры, штока переключателя. Чтобы передачи не выключались самостоятельно, тросовая конструкция оснащена реактивной тягой, один конец которой связан с мотором, а второй — с рычагом.

Ремонт КПП Лада Калина проводится при выходе из строя сальников внутренних шарниров. Перед их заменой сливают масло, отсоединяют привод передних колес, извлекают детали отверткой. Для прессовки нового сальника потребуется подходящая оправка.

Система переключения оснащена 3 осями. У одной есть трехплечий рычаг выключения и выбора передач. У второй оси предусмотрены скобы, блокирующие поворачивание. Заменяется коробка передач после 75 000 км пробега. Если кулиса и карданчик вышли из строя, их нужно заменить на новые.
