Замена передних тормозных колодок

Чтобы заменить передние колодки надо поднять колесо на домкрате и снять его. Но неопытные водители часто сталкиваются с проблемой откручивания болтов колеса после того как подняли колесо на домкрате. Поэтому сначала сорвите болты с места не поднимая колеса как показано на фото ниже.

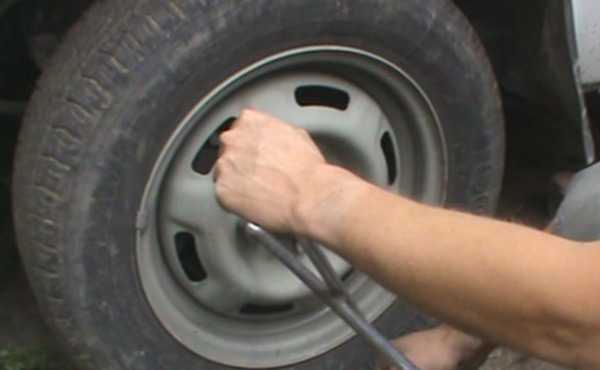

Фото. Ослабление болтов колеса.

После того как снимите колесо, увидите тормозной суппорт, на фото ниже показано стрелками какие надо окрутить болты для извлечения тормозных колодок.

Фото. Стрелками показаны болты держащие суппорт тормозов.

Для откручивания болтов суппорта понадобится ключ на 13мм и 17мм, на фото ниже показано как вставить ключи, ключом на 17мм надо держать, ключом на 13мм откручивать болт.

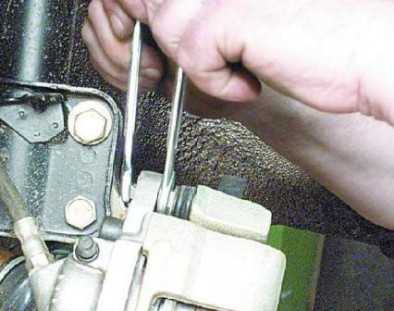

Фото. Показано как открутить суппорт тормозов.

Болты открутили, теперь надо вдавить тормозной цилиндр в суппорт, если этого не сделать, то он не оденется на новые тормозные колодки. Вдавить его можно так, снимите одну старую колодку, оденьте суппорт, вставьте толстую отвертку как показано на фото ниже, отжимайте отверткой суппорт от тормозного диска, цилиндр вдавиться. Но не пытайтесь вдавить цилиндр ударами, все испортите.

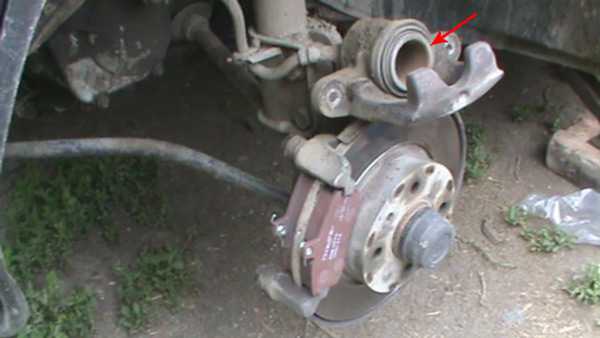

Фото. Вдавливание тормозного цилиндра в суппорт.

Теперь можно ставить новые тормозные колодки, как показано на фото ниже. Также на фото показан стрелкой вдавленный тормозной цилиндр. Осталось поставить суппорт на место закрутить болты и колесо. Тормозные колодки поменяли.

Фото. Установленные тормозные колодки.

Как происходит замена передних тормозов

Замена передних тормозных колодок ВАЗ 2109 осуществляется при помощи такого инструментария:

домкрата;
противооткатных упоров для колес:
кувалды или большого молотка;
выколотки или наставки;
торцевых ключей с размерами головок 13 и 17;
щетки по металлу или напильника;
ключей, при помощи которых снимаются колеса;
ветоши.

https://youtube.com/watch?v=1M8iKMFVM0k

Замена передних колодок начинается с того, что мотор глушится и авто ставится на ручной тормоз. Под задние колеса нужно поставить специальные «башмаки». Необходимо отключить аккумулятор и долить тормозную жидкость внутрь бака. Если он полон, излишки удалить шприцом либо резиновой грушей. Далее с помощью домкрата поднимается передок автомобиля, снимается одно из передних колес. Используя металлическую щетку, «ежик» или рашпиль, зачистите поверхности металлической подушки, удалив частицы грязи, ржавчины и пыли. Замена передних тормозных колодок на ВАЗ должна проводится в чистоте.

Следует вынуть резиновую прокладку и гидравлическую трубку, которые находятся внутри кронштейна стойки. При помощи плоской отвертки и маленького молотка нужно отогнуть фиксатор (шплинт) на стопорном кольце, который располагается сверху крепежного болта. Затем следует открутить сам болт

Делать это необходимо с осторожностью, пока палец полностью не выйдет из паза, рекомендуется при этом придерживать его вторым ключом. Теперь можно откинуть назад корпус подушки для деталей и вынуть колодки ваз, требующие замены

Устанавливать колодки на ВАЗ следует в обратной последовательности, предварительно очистив для них место. Закончив операции по замене передних колодок, следует до конца выжать тормоз: при этом поршни займут свое место.

Снятие колодок

После всех вышеописанных операций удается получить непосредственный доступ к колодкам. Перед тем как их снять:

ослабляют приводные тросы ручника;
демонтируют резонатор, чтобы добраться до компенсатора;
разбирают глушитель или используют удлинитель с головкой на 13 мм (вороток берите храповой — при недостатке места работать им легче);
отвинтив контргайку, ослабляют, насколько можно, у ручного тормоза натяжной трос.

Теперь наступает время полностью снять привод ручника. Для этого вытаскиваем плоскогубцами шплинт из удерживающего его пальца и утапливаем последний, после чего вышеназванный элемент отсоединяется.

Средняя пружинная стяжка отцепляется пассатижами, а за ней снимается с передней колодки и нижняя ограничительная спираль.

Потом:

демонтируем распорную планку и вытаскиваем приводящий в движение тормозное приспособление рычаг, освободив его от тросика;
отсоединяем заднюю колодку избавив ее от ограничителя, не дающего двигаться в поперечном направлении.

Сборка производится в обратной последовательности.

Когда требуется замена

Следует сразу сказать, что завод, изготавливающий вышеназванное транспортное средство, не указал периодичность замены тормозных колодок. Все дело в том, что срок их эксплуатации зависит от ряда объективных факторов, среди которых называют:

манеру управления машиной;
условия использования;
качество фрикционных накладок и материал, из которого они были сделаны.

Сильнее всего об изнашивании колодок свидетельствует занос автомобиля во время резкого торможения. Впрочем, данный симптом отмечается не только в случае неравномерного их истирания, но и при некорректной работе всей системы.

Более точно сигнализирует о необходимости замены:

скрип во время остановки;
посторонние шумы;
слабая затяжка у ручного тормоза (при условии, что все его элементы сохранили работоспособность в полной мере).

Очень редко фрикционные накладки крошатся от перегрева, возникающего если автомашина используется в экстремальном режиме или после длительного торможения.

Устройство и характеристики тормозных колодок

Задние тормозные колодки ВАЗ 2109 состоят из:

Основания, изготовленного из металла.
Фрикционной накладки, наклеенной на него.
Задние тормозные устройства комплектуются из четырех колодок. Корпус и основание выполнены методом штамповки из листовой стали, затем они подлежат сварке.
От образования коррозии элементы защищены гальваническим покрытием.
На основание, при температуре около 100 градусов, приклеивается специальным клеем фрикционная накладка.
Нужная шероховатость поверхности, ускоряющая притирку колодок, образуется дополнительной обработкой.
320 Нм составляет эффективность при контрольном торможении — при движении автомобиля со скоростью 80 км/час и 40 бар составляет давление в тормозной системе. При этом колодки находятся в холодном состоянии. Усилие, с которым можно сдвинуть накладки относительно колодки, не превышает 210 н/см2.
Все материалы, из которых изготавливаются изделия, соответствуют сертификатам качества и международному стандарту ISO 9001. Выполняются с соблюдением Правил ЕЭК ООН.
Специальный материал, используемый при изготовлении тормозных колодок, создает при торможении минимальный уровень шума, что улучшает комфорт водителя и пассажиров при передвижении в автомобиле.
Уменьшает расходы на техническое обслуживание повышенная износостойкость элементов.
Инструкция указывает, что замена тормозных задних колодок ВАЗ 2109 должна выполняться после пробега авто 70 000 — 90 000 километров.
Срок службы изделий зависит от аккуратности при вождении автомобиля, состоянии дорожного покрытия, где чаще всего передвигается транспортное средство.

Совет: Каждый водитель должен при проведении планового обслуживания авто обращать внимание на состояние тормозных колодок.

Демонтаж и монтаж задних тормозных колодок авто ВАЗ 2109

Итак:

На автомобиле ВАЗ 2109 замена задних тормозных колодок выполняется, когда ручной тормоз опущен до упора вниз.
Включается первая передача.
Подкладываются подставки под передние колеса, для фиксации автомобиля.
Задняя часть машины поднимается и опирается на опоры.
Снимается колесо. Моющими средствами промывается, а затем хорошо высушиваются все элементы тормозного устройства.

Совет: Нельзя для очистки тормозов применять дизельное топливо, бензин или другие минеральные растворители.

При расположении в бачке главного тормозного цилиндра уровня тормозной жидкости на отметке «мах» или близкой к ней, нужно откачать жидкость из бачка, чтобы она не выплеснулась при замене тормозных колодок.
Выкручиваются два направляющих штифта.
Удаляется тормозной барабан.

Совет: Если не удается легко снять барабан нужно в его резьбовые отверстия вкрутить два болта на М8, а затем, ввертывая их, можно легко спрессовать элемент.

Используя бородок или плоскогубцы, удаляются стяжные пружины — верхняя и нижняя.

Вытаскивается направляющая пружина на передней колодке.
Снимается передняя колодка.
Удаляется разжимная планка.
На задней колодке снимается направляющая пружина.
От наконечника троса ручника отсоединяется приводной рычаг.
Вытаскивается шплинт и снимается опорная шайба с пальца на приводном рычаге задней колодки тормоза.
Извлекается задняя тормозная колодка.
Удаляется опорная шайба.
Надавливая на палец, который показан на фото, убирается с колодки приводной рычаг.

Вытаскивается из устройства палец.
Проверяется толщина и состояние снятых фрикционных накладок и определяется, нужна ли замена колодок на ВАЗ 2109.
Установить новые колодки автолюбитель может и сам.Процесс выполняется в обратном порядке их снятию.
При установке нужно верхние носки колодок вставить в пазы поршня.
При монтаже барабана тормозные колодки сводятся двумя монтировками, для перемещения к центру тормозного цилиндра, его поршня.
Тормозной барабан ставится на место.
Для подвода тормозных колодок к тормозному барабану нужно нажать на педаль тормоза до трех раз.
Колеса устанавливаются на место.
Проверяется их легкость вращения.
Автомобиль опускается на землю.
После того как была выполнена на ВАЗ 2109 замена задних колодок,нажимается на тормозную педаль, чтобы рабочее положение смогли принять поршни цилиндров.
В бачке с тормозной жидкостью проверяется ее уровень, при необходимости жидкость доливается.
Регулируется ручной тормоз.

Каким образом выполняется на автомобиле ВАЗ 2109 замена тормозных колодок задних, хорошо видно на видео. При своевременной замене изношенных элементов тормозной системы обеспечивается безопасное передвижение автомобиля, а цена этого ремонта будет значительно ниже того, который может возникнуть после ДТП с вождением машины с несправными тормозами.

Подготовка к замене

Транспортное средство, прежде всего, устанавливают на ровное место. Его передние колеса необходимо зафиксировать колодками, поскольку заднюю часть понадобится поднять домкратом. Дополнительную опасность для владельца представляет то обстоятельство, что все работы производятся при отпущенном ручнике. Не забудьте также обязательно выставить первую передачу перед тем, как приступить к замене.

Для того чтобы не тратить время на поиски инструмента, подготовьте его заранее. Вам понадобятся:

пассатижи;
набор обычных накидных ключей;
деревянная болванка;
балонный ключ;
6-гранные головки вместе с удлинителем.

Поскольку для замены колодок тормозных требуется снять колеса, перед поднятием авто домкратом болты на них ослабляют. Срывать их с места в подвешенном состоянии нельзя ни в коем случае.

Непосредственно из ступиц удаляются направляющие штифты (их по два на каждой). Для этого используют ключ торцовый на 12 мм.

Как правило, демонтаж тормозного барабана не вызывает затруднений, но иногда он не поддается. В этой ситуации используют болванку. Дерево не может в принципе повредить указанную выше деталь, а вот металлический молоток сделает это легко. От удара барабан, в частности, может треснуть или, к примеру, деформироваться.

Если снять его никак не удается, то необходимо вкрутить ранее снятые штифты в снабженные резьбой дырки. Они тогда упрутся в ступицу и выпрессуют барабан

Важно затягивать их максимально равномерно, иначе из-за перекоса снимаемую запчасть намертво заклинит.

Задние ТК

Алгоритм замены задних ТК на ВАЗ 2109 следующий.

Поставьте машину на ровную поверхность, ослабьте натяжение колесных болтов.
Разблокируйте колодки путем полного опускания ручки стояночного тормоза.
Поднимите заднюю часть авто домкратом, снимите колеса.
Подставьте под передние колеса противокаты, чтобы предотвратить смещение автомобиля.
Открутите шпильки тормозного барабана с заднего колеса.
С помощью деревянного бруска и молотка сбейте барабан с ТК.
Зачистите поверхности сухим методом и сжатым воздухом.
Приступаем к полноценным демонтажным работам.
Демонтируйте верхнюю стягивающую пружину. Для этого понадобятся плоскогубцы.
Аналогично снимается нижняя пружина.
Снимите направляющую пружину передней ТК.
Удалите разжимную планку.
Далее демонтируется направляющая пружина задней ТК, отводится в сторону.
Скиньте наконечник троса ручника с рычага.
Демонтируйте привод ручного тормоза. Чтобы сделать это, потребуется извлечь с пальца шплинт, а затем уже достать сам палец.
Демонтажные работы завершены, потому теперь следует все собрать в обратном порядке, только уже с новой задней ТК.
Прежде чем надеть барабан, обязательно сдавите поршни цилиндра, чтобы наружный диаметр по колодкам оказался меньше внутреннего диаметра барабана.
Соберите узел, действия в обратной последовательности.
Опустите автомобиль на землю, нажмите несколько раз по педали тормоза, что позволит колодкам полноценно занять свое место.

Выполните процедуру на обоих колесах. Принцип замены задних ТК одинаковый. Только не забудьте по завершению работ прокачать тормозную систему.

Замена передних колодок

Минимально допустимая толщина накладок 1,5 мм. Если у вас возникнут сомнения, что толщина фрикционной накладки в пределах допустимой или ее поверхность замаслена или есть подозрение, что фрикционная накладка непрочно соединена с основанием, обязательно снимите, проверьте и при необходимости замените колодки. Накладки не должны иметь глубоких бороздок и сколов.

При установке старых колодок замена внутренней и внешней колодок между собой, а также между левым и правым колесом недопустима.

Это может привести к неравномерному торможению. Поверхность фрикционных накладок не должна быть замаслена, иметь глубокие риски и сколы.

Накладка должна быть прочно соединена с основанием колодки. Если при очередной проверке толщина накладок приближается к минимально допустимой, то такие колодки еще работоспособны, но скоро закончится их срок службы.

Выбирайте сами либо сразу заменить колодки, либо постоянно контролировать их толщину.

Комплекты тормозных колодок необходимо заменить одновременно с обеих сторон автомобиля.

Вдавливать поршень в цилиндр надо аккуратно, чтобы он не перекосился.

Для этого установите обе изношенные тормозные колодки (лучше если от внутренней осталось одно основание) и корпус скобы на место.

Аккуратно большой отверткой или монтировкой переместите поршень, надавливая на внутреннюю колодку и опираясь на тормозной диск.

Если уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.

Процесс замены передних колодок:

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо.

2. Промойте теплой водой с моющим средством и высушите тормозной механизм.

Через отверстие в корпусе тормозной скобы визуально проверьте состояние колодок.

Выньте из кронштейна резиновый уплотнитель вместе со шлангом.

Отогните отверткой усик стопорной шайбы верхнего болта крепления направляющего пальца

Отверните верхний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник

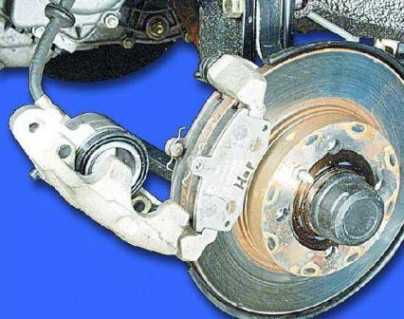

Поверните корпус скобы вниз вокруг оси нижнего пальца

Промаркируйте тормозные колодки, если предполагаете их вновь установить

Снимите тормозные колодки.

Проверьте толщину и состояние фрикционных накладок тормозных колодок.

Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок.

Если вы устанавливаете новые тормозные колодки, то вдавите поршень в цилиндр.

Установите новые тормозные колодки.

Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок.

Старые колодки необходимо установить в соответствии с ранее сделанной маркировкой.

Поверните корпус скобы и заверните верхний болт крепления направляющего пальца моментом 31–38 Нм (3,1– 3,8 кгс·м), придерживая при этом его ключом за шестигранник.
