Замена прокладки коллектора ваз 2106 своими руками. чиню сам! ремонт авто своими руками!

Подготовка к установке

После приобретения всех нужных запчастей можно приступать к модернизации. Для начала необходимо демонтировать ненужное оборудование, в частности:

ослабить и снять ремень генератора;
снять шкив коленвала и крышку привода распредвала;
демонтировать трамблер, бензонасос и коммутатор;
снять карбюратор и воздушный фильтр;
демонтировать старую головку блока цилиндров вместе с коллекторами;
открутить от ГБЦ выпускной коллектор и тройник-распределитель охлаждающей жидкости (расположен спереди от коллекторов по ходу движения авто);
демонтировать тяги привода акселератора, педаль газа и ненужные провода (к датчику ОЖ, ЭКХХ, трамблеру);
снять бензобак (если будет заменен).

Далее следует провести подготовительные мероприятия.

Просверлить дырку на отливе тройника распределителя ОЖ, вкрутить в нее новый датчик температуры тосола и установить тройник на новую ГБЦ.
Закрепить ДПДЗ на положенном ему месте в узле дроссельных заслонок.
Закрыть заглушками отверстия в блоке, оставшиеся после снятия механического топливного насоса и трамблера.
Протянуть обратку до топливного бака, если ее не было.
Прикрепить кронштейн крепления электробензонасоса в багажнике или под днищем и врезать топливный насос в шланг подачи топлива.

https://youtube.com/watch?v=XV7dU7qXgmA

Причины снятия и замены выпускного коллектора Лада Калина

Выпускной коллектор изготавливают из чугуна, который весьма устойчив к температурам. Однако, критическая температура — 800-900 градусов — может привести распределитель в непригодное состояние. Кроме того есть множество других факторов, которые негативно на него влияют. В этот список можно включить:

Механические повреждения;
Потеря герметичности на месте соединения с головкой БЦ (блока цилиндров);
Нерабочее состояние прокладки между головкой БЦ и коллектором ;
Из-за постоянного перегрева могут появиться трещины или коробления.

Иногда замена выпускного коллектора на Калине 8 клапанов необходима для того, чтобы установить более совершенную и качественную деталь.

Важно! Прокладка выпускного коллектора создается из прессованного армированного асбеста и необходима для создания герметичного соединения между головкой БЦ и распределителем. Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки — постоянное воздействие высоких температур.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

В любом режиме работы двигатель издает неприятный характерный звук;
Выхлопные газы попадают под капот или даже в салон вашего авто;
Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.

Снятие и замена впускного коллектора

В случае повреждения необходимо провести снятие впускного коллектора ВАЗ 2106 и его замену на новое изделие. С этой целью необходимо:

Обесточить транспортное средство, сняв провод с отрицательной клеммы АКБ.
Слить тосол из охладительной системы в специально подготовленную тару.
Демонтировать фильтр очистки воздуха на автомобилях начальных годов выпуска, а в современных ТС – отсоединить также шланг подачи воздуха от фильтра.
Далее проводим аналогичные действия с трубкой вакуума и вентиляционным шлангом, идущим на картер от камеры подачи воздуха

Сняв крепеж, демонтируем эту камеру со шлангом.
Отсоединяем шланг подачи топлива, при этом обращаем внимание на прекращение вытекания бензина.
Снимаем скобку крепежа тросика газа, кольцо-уплотнитель и рассоединяем тросик от рычага заслонки дроссельной системы.
Ставим метки на шлангах подачи тосола от корпусной части заслонки воздуха автоматического принципа действия. Исключаем вытекания тосола со снятых патрубков охладителя.
Ставим метки, и рассоединяем трубки вакуума от фронтальной части карбюратора вместе с электрическими проводами и шлангом карьерной вентиляции (если есть).
Демонтируем крепеж и отвинчиваем от впускного коллектора вакуумный шланг вакуума тормозного усилителя.
На некоторых модификациях требуется снять установленную проводку с разъемочной колодки, идущий от температурного датчика.
Демонтируем крепеж генераторного устройства сверху к впускному коллектору «шестерки».
На некоторых модификациях требуется рассоединить и демонтировать картерный вентиляционный шланг от кормовой части ГБЦ.
Осматриваем визуальным путем отсоединение всех компонентов систем автомобиля от впускного коллектора и демонтируем его.

Монтаж впускного коллектора осуществляется в порядке, обратном снятию изделия, учитывая следующие особенности:

При демонтаже карбюраторного устройства установка изделия производится с новой прокладкой.
При снятии крепления генераторной электромашины монтаж крепежа производится перед монтажом впускного коллектора «шестерки».
Его монтаж производится на ГБЦ с обновленным уплотнителем, и крепеж осуществляется динамометрическим ключом с фиксированным моментом тяги.
Провести проверку корректности всех подсоединений.
Заливаем жидкость-охладитель, устанавливаем и регулируем тросик газа, при нарушении настроек карбюратора скорректировать холостой ход и концентрацию угарного газа.
Подсоединяем шланг отвода охлаждения впускного коллектора от системы.

Необходимая доработка впускного коллектора проводится для более равномерного поступления бензиново-кислородной смеси по цилиндрам силовой установки. Смесь топлива и воздуха «пульсирует» в цилиндрах по причине некорректной дислокации карбюраторных заслонок над впускным коллектором «шестерки». Если некоторые из перегородок на соседних магистралях убрать, то на выходе получается устранение конструктивных промахов по стандартизации линейных размеров магистралей. Кроме того, под карбюраторным устройством образуется объемное пространство, где происходит диффузия топливно-воздушной смеси перед распределением по магистралям.

Другой способ доработки впускного коллектора – полное коаксиальное совмещение карбюраторных окон, отверстий и ГБЦ. Препятствия в виде ступеней в местах сочленения изделий создают сильные воздушные потоки, препятствующие корректному поступлению топливной аэрозоли в моторные цилиндры, и ТС теряет аэродинамические свойства. Требуется эти внутренние возвышения убрать и провести полировку внутренних плоскостей ГБЦ и впускного коллектора, что даст возможность увеличить величину момента кручения и значения предельной динамики автомобиля. При более высоких оборотах силовой установки результат будет более заметен.

Особенности инжектора, перечень оборудования для замены

Перед самостоятельной установкой инжектора прежде всего следует обратиться к теории. На абсолютное большинство автомобилей марки ВАЗ 2106 (модификации 21060, 21061, 21064, 21065) устанавливались карбюраторные атмосферные двигатели объемом 1,45 и 1,6 литра с одинаковой головкой блока цилиндров (ГБЦ) — 2101.

Эта ГБЦ мало подходит для установки на нее инжектора, поскольку обладает впускными отверстиями несоответствующей формы и не имеет шпилек для крепления впускного коллектора с ресивером. Конечно, можно ее переделать из соображения экономии средств, но если нет специальных знаний, то лучше приобрести готовую ГБЦ в сборе от модернизированной Нивы — 21214.

Мотор Нивы мало чем отличается от двигателя 2106, поэтому головка ее блока цилиндров идеально подходит по расчетным характеристикам.

В случае проблем с финансами можно приобрести пустую ГБЦ и переставить в нее клапаны и прочее из старой головки. Но опять же, для этого нужны знания и опыт. Кроме ГБЦ, потребуется приобрести следующее оборудование от ВАЗ 21214.

Рампа в сборе с форсунками и регулятором давления.
Ресивер в комплекте с дроссельным узлом и регулятором холостого хода.
Впускной коллектор.
Прокладка впускного и выпускного коллекторов.
Прокладка ресивера.
Передняя крышка мотора с отверстием под датчик положения коленвала (ДПКВ).
Шкив коленвала с местом для ДПКВ.
ДПКВ.
Датчик положения дроссельных заслонок (ДПДЗ).
Датчик моментального расхода воздуха (ДМРВ).
Датчик температуры тосола.
Датчик скорости.
Датчик детонации (ДД).
Педаль акселератора с приводным тросом.

Кроме вышеуказанных запчастей, также потребуется приобрести:

Блок управления двигателем (контроллер) Январь 7.2.
Проводку под блок управления (коса от инжекторного ВАЗ 2107).
Модуль зажигания с кронштейном.
Высоковольтные провода.
Электробензонасос от Волги или Дэу Дамас.
Топливные шланги и фильтр (инжекторные).
Электровентилятор радиатора (только если до этого его не было).
Заглушки на место крепления трамблера и механического бензонасоса.

Электронику лучше купить от семейства Лада 110 для моторов с 8-клапанными ГБЦ.

Крепление глушителя

Каждый элемент выхлопной системы фиксируется к днищу автомобиля по-разному. Например, выпускной коллектор «намертво» прикручивается к мотору мощными болтами, чтобы исключить возможность утечки газов. А вот сам «глушак» крепится к днищу специальными резиновыми подвесками на крючках.

Такой способ фиксации позволяет глушителю резонировать во время работы, не передавая дополнительные вибрации на кузов и в салон. Использование резиновых подвесок также разрешает удобно демонтировать глушитель при необходимости.

Глушитель крепится к днищу автомобиля посредством подвесок, которые создают надёжную фиксацию и позволяют избежать лишних вибраций на кузов

Как заменить впускной коллектор на ВАЗ 2170-ВАЗ 2172?

Снятие: 1) Он крепиться всего лишь на одних болтах и гайках, но вот подобраться к нему мешают некоторые детали, вот поэтому его не так долго снимать как детали все убрать препятствующие его снятию, для начала обесточьте бортовую сеть автомобиля так как вам придётся работать с электроникой, для этого возьмите гаечный ключ и с его помощью скиньте клемму минус с АКБ, после этого бортовая сеть будет обесточена (Более подробно о том как это сделать если вы ещё не поняли, читайте в статье: «Замена аккумуляторной батареи», а именно первый пункт в ней прочтите), как только ток перестанет подаваться на всё электрооборудование снимите четыре модуля зажигания с двигателя автомобиля (Для наглядности все модули указаны на фото ниже стрелками, если вы ещё их не умеете снимать то в таком случае ознакомьтесь со статьёй: «Замена свечей зажигания на ВАЗ», второй пункт в этой статье и примечание к этому пункту обязательно прочтите).

2) Идём дальше, теперь же дроссельный узел (Его ещё называют в народе дроссельной заслонкой, но это неправильное его название) снимите с автомобиля и между этим узлом кстати будет та самая прокладка которую рекомендуется при любой разборке менять на новую, но вы пока особого внимания на эту прокладку не обращайте и читайте статью далее, почти в самом конце мы подробно объясним как снимаются все эти уплотнительные прокладки и при каких случаях их нужно менять на новые, а более подробно о том как снять дроссельный узел читайте в статье: «Замена дроссельного узла на автомобиле».

3) Затем подводящий шланг вентиляции картеров отсоедините от патрубка который вылит на крышки головки блока, для этого возьмите в руки отвёртку и с её помощью немного ослабьте стяжной хомут крепления шланга (см. фото 1) и после чего отсоедините шланг, следом направляющую с щупом которым уровень масла вы проверяете нужно будет снять, сама направляющая крепиться на одном лишь винту отвернув который (см. фото 2) вы и её и сам щуп сможете снять полностью с автомобиля (см. фото 3), ну и после чего гаечными ключами выверните две боковых гайки которые крепят впускной коллектор к головки блока цилиндров (см. фото 4).

4) После выворачивания боковых гаек, при помощи гаечного ключа или воротка с накидной головкой (В зависимости от того что у вас есть) отверните три центральных гайки и две крайне боковых (см. фото 1) и сразу же после этого снимите коллектор с двигателя автомобиля.

Установка: Новый коллектор системы впуска на автомобиль устанавливается в обратном порядке его снятию, но только вы должны знать некоторые моменты его установки, во-первых не исключено что вы его снимали не для замены а для того чтобы подобраться к другим деталям например, поэтому на снятом коллекторе есть уплотнительные прокладки об них мы ещё упоминали чуть ранее, снимаются они довольно таки легко но если у вас нет новых то и тревожить старые не рекомендуем а то вдруг вы их порвёте, данные прокладки рекомендуется всегда заменять на новые но если нет возможности то не вынимая их просто визуально осмотрите, если на них будут обнаружены трещины или же следы дефектов то произведите замену этих прокладок на новые (Где находятся все пять прокладок и как их снять смотрите на фото 1, 2 и 3), кроме этого при установки коллектора обратно, возьмите много газет и скомкайте их и засуньте во все четыре отверстия которые указаны стрелками на фото 4 (Но только смотрите чтобы они во внутрь у вас не провалились), после чего берите щётку которая не поцарапает слишком металл и ей кромки посадочных мест тех самых уплотнительных прокладок зачистите, просто со временем кусочки прокладок этим кромкам прилипают что является недопустимым и поэтому кромки должны быть чистые и без шероховатостей которые может нанести щётка с металлической частью, поэтому щетки с металлической ветошью не берите.

Примечание! Кстати при деформации этих прокладок соединение системы впуска нарушается и автомобиль в прямом смысле этого слова начнёт у вас троить и плохо ехать (Это всё из-за небольших уплотнительных прокладок, поэтому то мы и советуем их заменять сразу же на новые), вы будете скорее всего долго искать проблему но она окажется очень проста, не поменяны вовремя прокладки впускного коллектора, поэтому учтите это!

Дополнительный видео-ролик: Чуть ниже как вы видите размещено два видео-ролика, о том как заменять коллектор на автомобили в них особо не показано, но они интересны тем что человек объясняет и показывает на практики какой впускной коллектор прибавляет больше всего мощности 16 клапанному автомобиля, посмотрите их внимательно и возможно вы вместо родного коллектора поставите на свой автомобиль спортивный и особо минусов от них нет и тем более ресурс как утверждают некоторые от них не уменьшается.

Какую функцию выполняет прокладка ГБЦ?

Прокладка головки блока цилиндров расположена между ГБЦ и цилиндрами и выполняет несколько функций:

уплотняет место, где прилегает головка к блоку цилиндров;
не дает протекать маслу и попаданию охлаждающей жидкости (ОЖ) в цилиндры;
сдерживает внутреннее давление и высокую температуру.

Ниже перечислены признаки, по которым можно определить необходимость замены:

недостаточное давление в одном или нескольких цилиндрах;
вспенивание ОЖ, падение ее уровня при отсутствии внешней течи происходит из-за попадания газов в систему охлаждения;
эмульсия на масляном щупе, увеличение уровня масла в поддоне, причиной этого является наличие антифриза в системе смазки;
появление масляной пятен на поверхности ОЖ и горловине радиатора говорит о пробитой прокладке в районе масляного канала;
белый дым в выхлопных газах, при этом падает уровень ОЖ;
выдавливание ОЖ жидкости из расширительного бачка в виде пены свидетельствует о нарушении герметичности одного из цилиндров;
уровень ОЖ падает и двигатель закипает.

На видео рассказывается о признаках прогара прокладки.

Причиной повреждения прокладки может быть:

некачественный расходный материал;
перегрев силового агрегата;
неправильная затяжка болтов головки блока цилиндров;
недостаточный уровень ОЖ;
неправильная установка головки блока цилиндров.

Демонтаж распредвала ВАЗ 2106

Для проведения ремонтных работ или замены распределительного вала на «шестёрке» нужно подготовить следующие инструменты:

головки на 17 и 13 мм;
трещоточную рукоятку;
вороток;
удлинитель;
рожковый или накидной ключ на 13 мм.

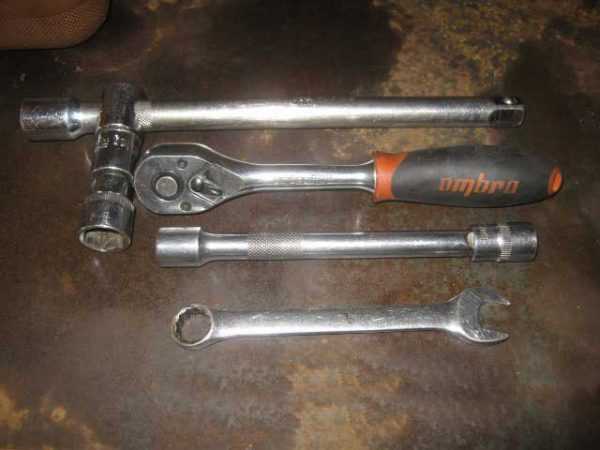

Для снятия распредвала понадобится набор ключей и головок

Демонтаж узла проводим в такой последовательности:

Снимаем крышку клапанов с ГБЦ.
Отворачиваем колпачковую гайку натяжителя цепи и отводим его шток при помощи отвёртки, после чего затягиваем гайку.
Разгибаем стопорную шайбу.
Откручиваем болт, удерживающий звезду распредвала, ключом на 17 мм. Чтобы исключить проворачивание вала, машину устанавливаем на передачу, а под колёса подставляем упор.
Отводим звёздочку в сторону.
Откручиваем гайки крепления корпуса механизма ключом или головкой на 13 мм.
Если планируется полная разборка РВ, необходимо отвернуть ещё две гайки ключом на 10 мм.
Когда все элементы крепления будут отвёрнуты, берёмся за крышку изделия и с некоторым усилием стягиваем его через шпильки вверх, слегка раскачивая по сторонам.
С тыльной стороны распредвала слегка постукиваем молотком через деревянную наставку.
Выдвигаем вал вперёд и извлекаем его из корпуса.

Когда я провожу ремонтные работы с распредвалом после того, как он будет снят с ГБЦ, головку накрываю чистой ветошью и прижимаю её, например, инструментом. Это предотвращает попадание различного мусора как в каналы смазки, так и на поверхность рокеров. Особенно актуальна защита открытой части двигателя при ремонте под открытым небом, поскольку ветром может нанести немало пыли и мусора, с чем я неоднократно сталкивался. Новый вал перед установкой в корпус также протираю чистой тряпочкой.

Что поставить?

Иногда возникает потребность произвести полную замену карбюратора. Поэтому сразу нужно определиться, какую модель покупать. На сегодняшний день существует два наиболее распространенных семейства: карбюратор Солекс и Озон.

Многие владельцы автомобиля не знают даже того, какое именно устройство стоит у них. Внешне отличить эти устройства можно по следующим признакам.

У Озона штуцер приема топлива имеет форму продолговатой трубки, у Солекса он представляет собой обратку
Озон состоит из трех частей: это ось дроссельных заслонок, поплавковая камера и крышка. Солекс же состоит всего из двух частей: нижняя часть с поплавковой камерой и верхняя часть – крышка, в которой держится поплавок.
Озон имеет вакуумный клапан, управляющий открытием дроссельной заслонки второй камеры.
У карбюратора солекс воздушной заслонкой управляет такой большой рычаг:. На озоне этот рычаг выглядит совершенно иначе. Его еще называют трехплечим рычагом.

В 90-е годы началось массовое увлечение заменой штатного Озона на Солекс. Особенно этим грешили таксисты. Объяснялось это тем, что расход топлива немного понижался, а динамика двигателя становилась немного лучше.

Если поставить датчик кислорода и сравнить его значения на разных моделях, то можно понять, в чем причина этого явления. У солекса после настройки состава смеси, разбег по составу составляет не более единицы. На озоне же после настройки смеси в моменты торможения и разгона смесь приобретает очень сильный разброс значения. При этом она может увеличиваться или уменьшаться на большое значение.

Это связано с тем, что жиклеры на солексе находятся в центре поплавковой камеры. При изменении положения автомобиля во время резких поворотов или при разгоне и торможении часть топлива по инерции отклоняется к одной из стенок поплавковой камеры. Центральное расположение жиклеров позволяет снизить вероятность изменение состава топлива в эти моменты.

На озоне же устройство существенно отличается. Жиклеры находятся не в центре. Поэтому топливо гуляет по поплавковой камере в разные стороны, что существенно меняет разброс пропорций воздуха в топливной смеси. В разных режимах езды двигатель получает разный состав смеси.

Итак, карбюратор солекс на Ваз 2106 держит состав смеси более стабильным во время движения. Это его главное техническое преимущество.

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.
Монтируем изделие в корпус и затягиваем крепление упорной пластины.
Проверяем вращение вала. Он должен легко прокручиваться вокруг своей оси.
Монтируем корпус вместе с валом на шпильки в ГБЦ и производим затяжку в определённой последовательности с усилием 18,3–22,6 Нм.
Окончательную сборку производим после выставления меток.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

Ставим на место звёздочку РВ и затягиваем её, но не до конца.
Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.
Метка на звезде РВ должна совпасть с отливом на корпусе. Если этого не произошло, выкручиваем болт, снимаем шестерню и смещаем цепь на один зуб в необходимую сторону.
Устанавливаем и зажимаем шестерню болтом, проверяем совпадение меток обоих валов. Болт фиксируем специальной шайбой.
Регулируем тепловой зазор клапанов.
Монтируем крышку клапанов, затягивая её в определённом порядке.
Устанавливаем оставшиеся элементы на свои места.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

рожковый ключ на 13 и 17;
щуп 0,15 мм.

Для регулировки тепловых зазоров клапанов используют специальный щуп

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.
Для регулировки ослабляем контргайку ключом на 17 мм, а ключом на 13 мм выставляем нужный зазор, после чего зажимаем контргайку.
Остальные клапаны регулируем таким же образом, но в определённом порядке, для чего проворачиваем коленвал.

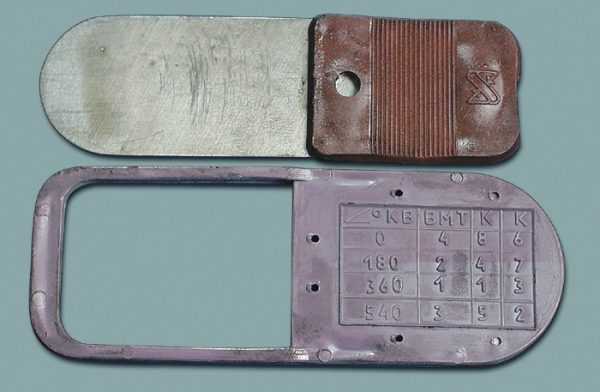

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Если специального щупа для регулировки клапанов нет, можно использовать узкий щуп из набора

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

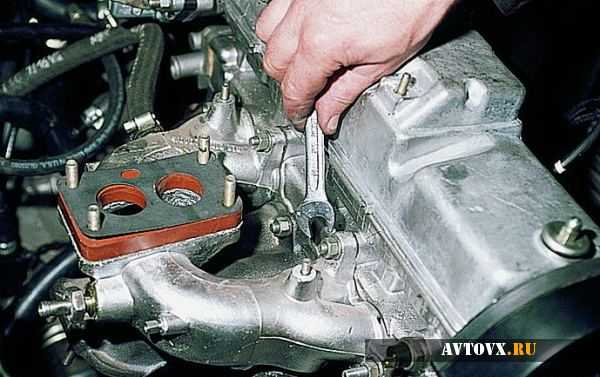

Замена выпускного коллектора и прокладки

При демонтаже коллектора прокладка практически в любом случае разрушается. Поэтому стоит снять ее остатки с деталей. Замена прокладки выпускного коллектора калина — это несложный процесс. Не рекомендуется использовать герметики и другие сторонние вещества. Они могут в дальнейшем попасть в картер.

Замена самого коллектора элементарна — просто берем новую деталь и ставим ее по тому принципу, как она была присоединена. Сбор системы — это просто обратный порядок шагов, указанных в прошлом разделе.

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.

Штатный впускной коллектор ВАЗ 2106 предназначен для направления воздушно-бензиновой смеси в моторные цилиндры

Дополнительно с помощью этого важного узла в системе транспортного средства осуществляется подогрев топливного питания, т.к. при разряжении горючей смеси происходит реакция с выделением холода.

Шкив коленвала

Генератор и водяной насос на ВАЗ 2106 приводятся в движение посредством ремня от шкива коленвала

При проведении ремонтных работ с двигателем, внимание стоит обратить также на состояние шкива: нет ли видимых повреждений (трещины, задиры, вмятины). При обнаружении дефектов, деталь следует заменить

При ремонте двигателя внимательно осматривают шкив коленвала на предмет повреждений. Если обнаружены деффекты, деталь требуется заменить

В процессе монтажа, шкив на коленчатый вал должен садиться ровно, без перекосов. Несмотря на то что шкив на валу сидит довольно плотно, для защиты от проворачивания используется шпонка, которая также может быть повреждена. Деталь с дефектами подлежит замене.

Чтобы защитить шкив коленвала от проворачивания, используется шпонка. Деталь со временем может сломаться, что говорит о необходимости её замены

Метки коленвала

Чтобы двигатель работал безукоризненно, после установки коленвала необходима правильная настройка зажигания. На шкиве коленчатого вала есть специальный отлив, а на блоке цилиндров три метки (две короткие и одна длинная), соответствующие углу опережения зажигания. Первые две обозначают угол в 5˚ и 10˚, а длинная — 0˚ (ВМТ).

На шкиве коленвала и на блоке цилиндров есть метки, по которым первый поршень устанавливают в ВМТ для правильной настройки зажигания

Метку на шкиве коленвала располагают напротив длиной риски на блоке цилиндров. На звёздочке распредвала также есть метка, которую необходимо совместить с отливом на корпусе подшипников. Для вращения коленчатого вала используют специальный ключ соответствующей размерности. По обозначенным меткам поршень первого цилиндра находится в верхней мёртвой точке, при этом бегунок на распределителе зажигания нужно установить напротив контакта первого цилиндра.

Несмотря на то что коленвал является ответственным узлом любого двигателя, провести ремонт механизма под силу даже начинающему автомастеру, за исключением этапа шлифовки. Главное, подобрать элементы согласно размерам вала, после чего следовать пошаговым инструкциям по его сборке.

Этапы

Процедуры замены прокладки ГБЦ на ВАЗ 2106 состоит из следующих шагов:

Обесточить автомобиль, отсоединив минусовую клемму от АКБ.
Слить охлаждающую жидкость в приготовленную емкость.
Демонтировать воздухофильтр, крышку клапанов, привод регулирования воздушной заслонки.
На следующем этапе необходимо совместить установочные метки на распредвале и коленвале, чтобы не пришлось снова устанавливать фазы газораспределения при сборке.
Далее нужно демонтировать карбюратор и распределитель зажигания с высоковольтными проводами.
Открутив колпачковую гайку натяжителя, следует ослабить натяжение цепи ГРМ.
Ослабив крепление шестеренки, необходимо ее демонтировать.

Снимаем звездочку распредвала

Цепь следует привязать проволокой, чтобы случайно не упала в мотор.
Далее нужно снять корпус подшипников вместе с распредвалом.
Следующим шагом будет отсоединение выпускного коллектора от ГБЦ и всех патрубков.
Ослабив хомуты нужно снять подводящий патрубок радиатора и перепускной шланг термостата.
Далее нужно отвернуть болт крепления ГБЦ, находящийся рядом с распределителем зажигания.
Затем необходимо выкрутить десять крепежных болтов головки блока цилиндров и демонтировать агрегат вместе с выкрученными болтами.
Далее нужно снять старую прокладку.
Перед установкой нового расходника необходимо тщательно очистить прилегающие поверхности от загрязнений и остатков старой прокладки.
Обезжирив соприкасающиеся поверхности, нужно установить новый расходник.

Установка нового расходника
Крепежные болты ГБЦ следует закручивать с помощью динамоключа с моментом затяжки, который прописан в инструкции по эксплуатации ВАЗ 2106.
Далее производим сборку в обратном порядке. При этом контролируем совпадение меток и регулируем натяжение ремня. Также следует отрегулировать клапана.
После окончательной сборки нужно проверить работу двигателя.

На этом замена прокладки на ВАЗ 2106 завершена.

Ничего сложного в процедуре нет, ее может выполнить самостоятельно автолюбитель даже с небольшим опытом ремонтных работ. Таким образом, можно сэкономить на автосервисе.
