Что такое упорные полукольца коленчатого вала?
Коленвал двигателя состоит из отдельных элементов, которые невозможно соединить воедино. Такая конструкция создает дополнительные проблемы по его размещению во внутренней части блока и способствует появлению осевого люфта. Если люфт увеличится, то коленчатый вал начнет перемещаться по двигателю и может нарушить работу шатунов, что приведет к ускоренному износу всей поршневой группы.
Кроме того, конструкция некоторых двигателей устроена так, что свободно перемещающийся коленвал может задеть своим шкивом любой другой элемент подкапотного пространства. Примером может послужить радиатор – чувствительный к внешним воздействиям. Повреждение радиатора немедленно обеспечит быструю утечку охлаждающей жидкости, что станет дополнительным расходом при ремонте автомобиля.
Для снижения или исключения возможности перемещения коленчатого вала на двигателях стали применять специальные полукольца. Они выполнены из металла и устанавливаются между опорой блока и щеками коленвала. Таким образом, коленвал фиксируется в горизонтальной плоскости и избегает любого перемещения.
Как заменить датчик положения коленвала на ВАЗ 2108-ВАЗ 21099?
Снятие: 1) Сперва обесточьте аккумулятор, отсоединив для этого клему «-» от самого аккумулятора. (Хотите узнать в подробностях как скинуть клему «-»? Тогда в таком случае, всю информацию по этому поводу см. в статье: «Замена аккумулятора на ВАЗ», пункт «1»)

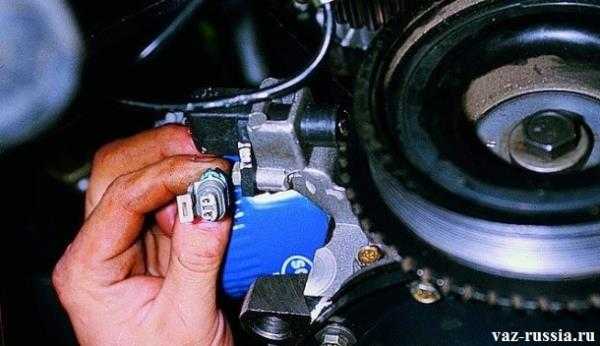

2) Далее взявшись рукой за колодку проводов, отсоедините ее от датчика положения коленчатого вала.
3) Затем отверните один единственный болт, который крепит датчик коленчатого вала, к кронштейну на двигателе.
4) После того как вы отвернете один единственный болт, извлеките датчик положения коленвала, из кронштейна.
Установка: 1) Установка происходит в обратном порядке снятию.
Проверка на работоспособность датчика положения коленвала:
1) Сперва вам нужно будет, подсоединить к снятому датчику положения коленвала «мульти-метр». 2) И после чего проверить датчик положения коленвала, на сопротивление.
Примечание! При полной исправности датчика положения коленвала, «омметр» должен вам будет показать результат в «550-750» Ом!
ДПКВ предназначен для синхронизации работы топливной системы и системы зажигания двигателя. Нарушение в работе этого датчика или полный его выход из строя нарушит баланс, после чего произойдет сбой всех остальных систем. В итоге произойдет прекращение подачи топлива, ну и конечно же, прекратится подача искры на свечи.
Датчик положения коленчатого вала передает к блок управления информацию о положении и частоте вращения коленчатого вала в виде магнитных импульсов. В зависимости от модели ДПКВ может отличаться.
Как поменять задний сальник
Работа по замене заднего сальника сложнее. Если он неисправен, то может западать сцепление, поэтому не стоит откладывать проведение ремонта. Как и в первом случае, обесточьте двигатель. Далее действуйте по алгоритму:
- Снимите маховик сцепления.
- Демонтируйте задний щит картера сцепления.
- Найдите и выкрутите болты, крепящие держатель заднего сальника.
- Удалите его с места вместе с прокладкой.
- На ровную поверхность положите держатель так, чтобы у вас был к нему удобный доступ.
- Извлеките сальник из обоймы.
- Проведите визуальный осмотр держателя. На нем не должно быть сколов, трещин и иных повреждений. Если они присутствуют, то стоит заменить эту обойму. При помощи ветоши тщательно очистите держатель.
- На место старого манжета установите новый.
- Поверните рабочую кромку внутрь и при помощи специальной оправы запрессуйте деталь. В этом случае вам придется более тщательно подбирать оправу под диаметр, так как он достаточно велик. Лучше всего для этой работы иметь в гараже набор оправ.
- Осмотрите уплотнительную прокладку, которую вы изъяли вместе с держателем, если она сильно изношена, то необходимо провести замену этого расходника.
- Очистите от загрязнений кромку и фланец коленвала, после чего смажьте его машинным маслом.
- Верните на место держатель и проведите сборку механизма сцепления.
Обратите внимание, что сальники изготавливают не только разных диаметров. Их нужно подбирать в зависимости от того, какое моторное масло вы заливаете в свой ВАЗ-2109
Если приобрести сальник для минерального состава, а залить в мотор синтетический, то манжета просто растворится.
Перед установкой любого сальника необходимо смазать посадочное место маслом. Также обязательно примерьте манжету на вал. Иногда даже фирменные варианты не подходят по диаметру вала. В этом случае не стоит прикладывать усилий для установки сальника, а лучше потратить дополнительные средства на новую комплектующую.
Завершите работу проверкой сальников. Для этого необходимо завести мотор и прогреть автомобиль. Потом проехать пару метров (например, выгнать машину из гаража) и оставить на этом месте ВАЗ-2109 на несколько минут. Переместитесь на другое место (например, вернитесь в гараж) и осмотрите место стоянки. Если на нем нет пятен масла, значит сальники надежно держат его в системе.
Как провести замену передней манжеты
Вне зависимости от того, имеет ваш ВАЗ-2109 карбюратор или его в движение приводит инжектор, работа по замене сальников происходит по одному принципу. Наиболее быстро изнашивается передний сальник. Его легче поменять, так как для этого не нужно демонтировать систему сцепления.
Для проведения работ вам потребуется иметь под рукой:
- стандартные наборы ключей и отверток;
- чистую емкость;
- ветошь.
Так как работа проводится на двигателе, отключите его от системы питания – уберите клемму «минус» с аккумуляторной батареи. Если вы не уверены в своих силах, заранее просмотрите видеоинструкцию.
После такой предварительной подготовки можно начинать выполнение работы по замене переднего сальника:
Ослабьте болты крепления генератора.
Демонтируйте ременной привод.
Слейте моторное масло в подготовленную емкость.
Снимите защитный кожух с силовой установки.
Удалите масляный поддон.
Аккуратно и осторожно уберите ремень с распределительного вала. Следите за тем, чтобы коленчатый или распределительный вал не провернулись в процессе демонтажа ремня
В противном случае поршни ударят по клапанам и деформируют их. Это приведет к необходимости установки новых клапанов.
При помощи двух отверток снимите шкив коленвала.
Демонтируйте шпонку.
Найдите 2 болта крепления маслоприемника, выверните их и удалите этот узел.
Масляный насос удерживается 6 болтами, открутите их, прежде чем снять этот агрегат.
Возьмите плоскую отвертку, чтобы удалить старый манжет с коленвала
Важно, чтобы она имела достаточно внушительные размеры и была изготовлена из прочного металла. В противном случае полотно отвертки может обломиться в момент выполнения этой процедуры
Помните, что работу с валами необходимо проводить аккуратно, не допуская проворачивания.
Очистите место расположения сальника и смажьте его.
Поставьте манжету, заправляя ее рабочую часть внутрь.
Опрессовка проводится при помощи оправы нужного диаметра.
Промойте крышку масленого насоса бензином и верните ее на место.
Начиная с масляного насоса, соберите механизм, действуя в обратном порядке.
Заключительным этапом становится возвращение в механизм масла. Если оно достаточно темное, то лучше всего замените смазку на новую. Если у вас нет времени проводить полную разборку, то можно обойтись без очистки крышки масляного насоса. Однако лучше потратить время на обслуживание ее, чтобы потом не разбирать эти узлы снова. Это же можно сказать и о профилактической замене масла. Если вы в ходе ремонта зальете в силовой агрегат новый состав, то работоспособность автомобиля только улучшиться.
Тюнинг
Существует несколько распространенных вариантов увеличения мощности двигателя ВАЗ 21083:
- Так например, возможна замена распредвала на спортивную модификацию. Одновременно устанавливаются облегченные шестерни, что позволяет довести мощность двигателя до 80 лошадиных сил. Подобный тюнинг двигателя ВАЗ при доработке впускного коллектора, ГБЦ и клапанов позволяет получить дополнительные 10 лошадиных сил мощности.
- Альтернативным вариантом тюнинга двигателя ВАЗ является установка компрессора. В данном случае рекомендуется заменить карбюраторную систему питания на инжектор и использовать небольшой по производительности компрессор. Мощность такого силового агрегата может составить 100-120 лошадиных сил. Помните лишь том, что такой тюнинг и сборка двигателя должна выполняться исключительно опытным специалистом, что и гарантирует работоспособность двигателя автомобиля.
