Практика и жизнь
заклинивший гидрик и съеденный рокер
Когда в 2008 году автоТАЗ перешел на гидрики нового образца, все радовались как на утреннике в детском саду. Но прошли определенные пробеги и двигатели «затарахтели». Об этом я более подробно рассказывал во второй части. Но если бы это были только звуки)). На фото гидрик из двигателя, который по выражению хозяина машины, «что-то стал постукивать». Случай далеко не единичный. Такая картина возможна только на гидриках, которые могут подклинивать.
Для удаления гидриков старого образца никаких изысков не требовалось. Все прекрасно подходило от старой доброй классики. А вот с новым образцом пришлось немножко помудрить. Изначально я сделал набор резьбовых втулок, которые вкручивались в гбц. Но был один недостаток конструкции – приходилось подпиливать гбц и немножко разгибать пластины. В общем не комильфо. Окончательный вариант родился, когда я нашел случайно не проданный на металлолом цех ЧПУ.
Приступаем к разборке (порядок действий)
Первым делом снимается воздушный фильтр. Откручивается четыре шурупа по краям крышки. Отцепляются патрубки.
Размыкается трос и привод газовой заслонки.
Крышку клапанов необходимо почистить от грязи, это выполняется для того, чтобы избежать засорения двигателя от скопившейся под крышкой пыли и мусора.
Далее необходимо ослабить крепления распредвала
Важно зафиксировать двигатель от случайного проворота, фиксацию можно выполнить с помощью любого прочного металлического предмета, зажатого между цепью и звездочкой ( например отвёрткой ). После этого необходимо обозначить метки на цепи и коленчатом вале.
Демонтируется натяжитель цепи
Обычно он крепится двумя гайками на 10 мм.
Снятие звезды со штифта. Она держится на болту, который надо выкрутить, чтобы избежать срыва цепи, будет полезно скрепить её на время проволокой.
Последний этап – откручивание гаек, удерживающих распредвал. Делать это необходимо равномерно, так как пружины в клапанах оказывают нагрузку на крышку, откручивая по пол оборота каждую гайку крест-накрест, вы не столкнётесь с какими либо трудностями или поломками крышки.
После выполнения всех этих действий можно приступать к замене.
Замена гидрокомпенсаторов на болты, основные вопросы
- Зачем? Фото заклинившего гидрика я привел выше, но для меня основной целью перехода с гидриков на болты является дальнейшая работа с двигателем. Повышать мощность двигателя работая с гидриками фактически невозможно. Можно сделать детский тюнинг, поставить средненький распредвал и все — тупик. Я угробил кучу времени на доработанные гбц и эксперименты с гидриками и смог с снять двигателей не более 40-50% того, что можно снять с двигателя на болтах.
- Отключать или нет датчик детонации? По интернету ходит устойчивое мнение, в основном поддерживаемое диагностами от сохи, о том, что с переходом на болты нужно программно отключить ДД. Свое мнение на эту тему я уже высказывал много раз. Это просто отсутствие практики и мастерства. Отрегулировать зазоры можно так, что ошибки по ДД не будет, а вот его отключение — это верх глупости. Датчик детонации – это язык в нашем собственном организме, который дает команду мозгам, можно это есть или нет. Если вы залили плохой бензин, он по уровню детонации в цилиндрах, сообщает об этом мозгам и те откатывают зажигание. Залили хороший, снова пошло опережение зажигания и появилась тяга. Как работают данные двигатели с отключенными ДД, я видел, уж лучше просто вернуться на карбюратор.
- Произведена замена гидрокомпенсаторов на болты. Какой поставить распредвал после удаления гидриков? Можно ли оставить старый? Распределительным валам будет посвящена отдельная статья, сейчас только вкратце. Распредвал 21214 оставлять нельзя. У кулачков под болты и под гидрики, совершенно разный профиль, и они НЕ ВЗАИМОЗАМЕНЯЕМЫ. Есть несколько вариантов. Простой и проверенный вариант – распредвал 21213. Самый бюджетный вариант. Двигатель на данном валу будет иметь характеристики лучшие чем на валу для гидриков 21214. Его регулировка осуществляется в два приема. Вал имеет стабильный холостой ход. И прощает промахи при установке меток. Но и ждать от него чуда тоже не приходится. Обычно после удаления гидриков, я предпочитаю поставить вал Эстонец. Но требования по его установке уже более жесткие.
Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»
Признаки неисправности клапанов на Нива 2121
Но довольно часто возникает необходимость в их регулировке значительно раньше, ввиду множества причин. Многие специалисты рекомендуют регулировать клапана с интервалом не реже пробега в 20 тыс. километров в случае частой максимальной нагрузки на двигатель. Данный показатель обусловлен в первую очередь качеством отечественных запчастей, которые и в идеальных условиях эксплуатации довольно быстро изнашиваются.
Появление металлического стука в верхней части работающего двигателя, очень схожим со звуком швейной машинки будет означать повышенный зазор между кулачком распредвала и толкателя клапана. К данной причине приводит повышенный износ установленной регулировочной шайбы или кулачка распредвала. При проявлении такого звука необходимо провести регулировку клапанов в скором порядке, что позволит избежать больших проблем.
Многое зависит и от качества моторного масла, которое оказывает существенное влияние на степень износа деталей силового агрегата.
Использование качественного масла, гарантирует хорошую смазываемость деталей, чем существенно продлит срок службы распределительного вала и других узлов двигателя.
Начинается ремонт
Когда проблема установлена, можно (и даже необходимо) приступать к ремонту. Чтобы добраться к самим рычагам клапана, предстоит сделать небольшие подготовительные разборки, которые дадут доступ к распредвалу.
- Первым пунктом для этого станет инжектор, поскольку здесь расположен и воздушный клапан двигателя, и защитный корпус, который должен быть снят, как и другая ременная защита.
- Все щитки и крышки тоже нужно снимать, так как работать необходимо в удобности, так как несмотря на относительную простоту — работа все же тонкая.
Схема работы будет знакома для всех владельцев машин ВАЗ вплоть до версии 2107. Порядок регулировки (как и работа силового агрегата в целом), у машин этой серии одинаков. Поэтому в ремонте сюрпризов не будет. Порядок нумерации клапанов начинается от шестерни, ближе к распредвалу. Ремонт нужно начинать с четвертого (тот, который ближе всего к салону авто).
Что касается самой регулировки, то здесь важно быть максимально внимательным. Для этого не потребуются линейки или штангенциркули
Везде на всех деталях, которые имеют какое-либо отношение к работе клапанов, есть отметки. Нужно соблюдать их совпадение. Метка на коленвале должна совпасть с меткой защитного ременного корпуса. Но перед этим следует отрегулировать ВМТ 4 клапана.
К зазорам лучше заглядывать каждые 15-20 тыс
пробега (заодно вниманием нужно окинуть и карбюратор, чистка которого также способствует стабильной работе авто). Но так как машина — это дело практичное, одним описанием тут не обойдешься

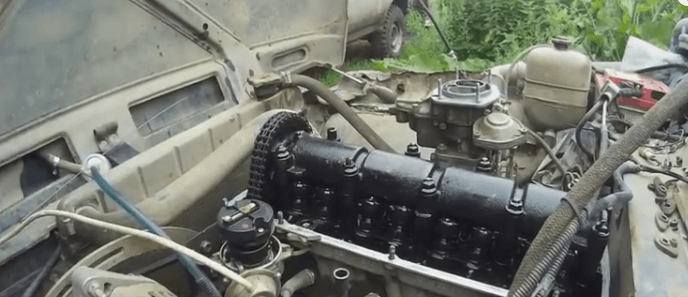

Ниже наглядно можно увидеть, как проводится регулировка клапанов.
Конструкция гидрокомпенсаторов на Нива Шевроле
Как вы знаете, на стандартных или проще говоря «классических» моторах ВАЗ в механизме газораспределения монтировались рокера, а зазоры клапанов регулировались специальными винтами.
Однако на моторе 2123 для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе.
Не смотря на всю кажущуюся сложность конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей:
- Корпуса гидрокомпенсатора.
- Возвратной пружины.
- Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем.
Почему начинают стучать клапана?
Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные:
- Недостаточное давление масла системы.
- Масляные каналы в двигателе загрязнены, а от этого происходит интенсивное загрязнение всей смазочной системы.
- Уровень смазки в системе недостаточный.
- Посадочное место под гидрокомпенсатор изношено.
- Изношены детали и составные части гидрокомпенсаторов.
Случается, так, что гидрокомпенсаторы начинают стучать сразу после запуска в холодную погоду, и буквально сразу по истечении 30–60 секунд это проходит. Объясняется это тем, что масло поступает на гидрокомпенсаторы с опозданием, и не успевает обеспечить их необходимым количеством смазки.
Решить эту проблему можно после того, как будет заменено масло и масляный фильтр. А когда клапана стучат при «горячем» моторе, обычной заменой масла уже не обойтись, придётся снимать «голову», распределительный вал и прочищать каналы. Если эта процедура не принесёт никаких результатов, придётся менять гидравлические компенсаторы.
Обратите внимание, что клапанный стук, происходящий по вине гидрокомпенсаторов, может иметь последствия, выражающиеся в следующем:
- Наличие износа на кулачках распределительного вала.
- Поверхности рокеров будут иметь сильный износ
- Износ стержня клапана.
Ездить продолжительное время с таким «стуком» крайне не рекомендуется, потому как это напрямую влияет на износ деталей механизма ГРМ, расход топлива при этом будет увеличиваться, а мощность падать.
Что выбрать, гидрокомпенсаторы или регулировочные болты?
Устанавливаемые с завода гидрокомпенсаторы не всегда отличаются повышенным качеством, ведь стучать они могут почти сразу, как автомобиль сошёл с конвейера, имея совсем небольшой пробег. Как показывает практика, причиной такой неполадки является недостаточное усилие, с которым затянут болт на заводе, а это — 2–2,2 кгс. Однако если эти детали уже неработоспособны, то приходится выбирать на, что их заменить, благо варианты есть.
Самыми качественными и надёжными на рынке гидрокомпенсаторами принято считать продукцию «INA» от одноимённой Немецкой компании. Но товары бюджетного сегмента также производит и АвтоВАЗ (в её ассортименте есть продукты как старого, так и нового вида, отличающаяся головкой блока цилиндров, которые были модернизированы после 2008 года — прим.).
Если ставить вопрос о том, что выбрать, то руководствоваться придётся в первую очередь ценой. Гидрокомпенсаторы, как правило, и чаще всего продаются поштучно с ценой от 350 до 500 рублей, а регулировочный болт едва превышает 50. Если вы готовы проводить регулировку клапанов через каждые 10-15 тысяч километров пробега, то вам будет предпочтительней второй вариант, потому как проблем с ними получается меньше, а провести ремонт и обслуживание дешевле.
Установка нового распредвала
Процесс замены замет не более 15 минут, новичкам может потребоваться больше времени. Перед установкой, при помощи шприца со свежим маслом, пройдитесь по основным элементам механизма, будет также полезно промазать слоем герметика части, которые будут контактировать с головкой.
На новый распредвал надевается сальник и устанавливается на место в то положение, в котором был извлечен старый. После того, как распредвал был уложен на своё место, необходимо, как и при разборке, равномерно затягивать гайки, крест-накрест.Следующим важнейшим этапом сборки будет регулировка зазоров клапанов:
- Для впускных клапанов от 0.2 мм,
- Для выпускных от 0.3 мм.
После установки и регулировки пойдет на пользу замена прокладок на крышке. Замена сальника выполняется в зависимости от его износа. Отрегулируйте положение по установленным ранее отметкам.
После завершения замены, не спешите заводить двигатель, ещё раз прокрутите в голове все свои действия, проверьте крепления основных элементов, натяжение цепи, правильно ли выставлено зажигание. Иногда случается так, что новичкам приходится повторно разбирать трамблёр и регулировать зажигание.
Пошаговый порядок замены гидрокомпенсаторов
Если всеми вышеназванными способами устранить стук гидрокомпенсаторов не представилось возможным, то необходимо произвести его замену, а как это сделать правильно, читайте ниже в нашей статье.
Устанавливаем автомобиль на ровную площадку, включаем ручной тормоз и нейтральную передачу.
Далее открываем капот и первым делом снимаем воздуховод.
Затем освобождаем клапанную крышку от всевозможных патрубков, откручивая от них хомуты.
Демонтируем восемь болтов с клапанной крышки.
Далее выставляем метку на распределительном вале, с меткой на задней части шестерни.
Болт звёздочки необходимо ослабить и снять натяжитель цепи.
Вышеназванный натяжитель можно сразу же «перезарядить» утопив его в плунжер и закрепив гайкой с колпачком.
Продолжая демонтаж, откручиваем все гайки, которые фиксируют распределительный вал, а затем снимаем его.
Затем вынимаем все 8 рокеров и демонтируем компенсаторы.
На их место устанавливаем новые детали, затягивая их с усилием в 2кгс, с помощью специального ключа, а при его отсутствии достаточно сильно, но не перетягивая и не оставляя их слишком ослабленными.
Продолжаем монтаж новой установкой рокеров на свои места.
Затем составляем метки и монтируем на своё место распределительный вал.
Когда он установлен, фиксируем его на месте, также ставим звёздочку и натяжитель цепи.
Перед тем как затянуть цепь, смотрим на совпадение всех меток ещё раз и фиксируем его окончательно гайкой для натяжки цепи.
Монтируем крышку клапанов на место, и подсоединяем все патрубки (обратите внимание на состояние патрубков и хомутов, потому как при сильной степени износа их лучше всего заменить — прим.).
Заводим двигатель и наблюдаем за результатом. Обратите внимание, что на первом запуске может иметься всё тот же стук, однако, как только они заполнятся маслом, он должен прекратится, и работа двигателя нормализоваться.. На этом работы по замене гидрокомпенсаторов можно считать выполненной.
На этом работы по замене гидрокомпенсаторов можно считать выполненной.
Советы по замене гидрокомпенсаторов
Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.
Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w30
Обратите внимание, что если масло заливается постоянно одинаковое и меняется вовремя, т. е. каждые 7–10 тысяч километров пробега, то факт засорения гидрокомпенсаторов существенно снижается.
Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензине, предварительно выполнив их разборку
После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение.
В чем проблема с клапанами
Понятие «регулировки» заключается в том, что специалисту следует восстановить первоначальные зазоры силового агрегата. Сигналом к необходимости ремонта становится звук — постукивание при работе двигателя. Как правило, при незначительных изменениях зазора стук присутствует лишь в начале, и то при определенных нагрузках. Но со временем состояние ухудшается, и стук становится постоянным. Упустить его на первых порах можно. Но со временем, когда шум будет постоянным, даже неопытный водитель не должен его упустить из виду.
Проблемой может быть не только расширенное, но и сужение зазора. Баланс работы двигателя выставлен при сборке так, чтобы вся мощность внутреннего сгорания передавалась на поршни с определенным давлением и скоростью. Зазор же (в какую бы сторону он ни менялся), привнесет в работу машины дисбаланс, который сулит падением мощности при нагрузках, необходимых для мощной работы.
Своими руками или все же СТО
Ознакомившись с тем, как происходит регулировка клапанов ВАЗ-2105, водитель может спокойно принимать решение. Если у него нет времени или же он не хочет полагаться на свой небогатый опыт, то указанные выше рекомендации и советы, показавшись непосильными, позволят с чистой душой обратиться на СТО и не бояться того, что деньги потрачены зря.
С другой стороны, в замене нет ничего кардинально сложного, поэтому с приведенной выше инструкцией водитель вполне может справиться и самостоятельно. Все что нужно для хорошего ремонта — решимость и внимательность и, конечно же, профилактика работы всей системы авто. Главное, помнить, что исправная машина — это безопасность как для водителя, так и для остальных участников дорожного передвижения.
Работа газораспределительного механизма (ГРМ) оказывает существенное влияние и на полноту сгорания топлива, и на уровень компрессии цилиндров. Особо важная роль отводится клапанам ГРМ, которые и создают ту самую компрессию, позволяя топливу проявить весь свой энергетический потенциал. Как и любые другие механизмы, клапана нуждаются в периодическом обслуживании, то есть, нужна регулировка клапанов ВАЗ 2105.
Когда нужно проводить регулировку?
Все зависит от опыта и навыков водителя. Если владелец пятерки знает все прихоти своего транспорта и умеет обеспечить грамотный процесс езды, то зазор клапанов нужно будет проверять и регулировать не чаще 25 000 (км). Если же транспорт находится в руках неопытного водителя, то регулировка клапанов на ВАЗ 2105 может проводиться и по прошествии 10 000 — 15 000 (км).
Признаки неправильной отработки клапанов
- Наличие посторонних шумов при работе двигателя. Шум сосредоточен в верхней части ДВС. Посторонний звук может проявляться на какой-то определенной скорости либо же на всех скоростях (это уже запущенный случай). То есть, услышав подозрительный стук в ГРМ, сразу ищите порядок регулировки клапанов 2105 и приступайте к ремонту.
- Ощутимая потеря мощности. Неплотно прижатый клапан не позволяет создать оптимальную степень компрессии цилиндра, из-за чего поршень выталкивается с неполной силой. А не в такт прижатый клапан не дает сделать полноценный выпуск выхлопного газа, из-за чего снижается КПД следующего такта детонации горючей смеси. Почувствовав недостаток тяговой мощности, смело подыскивайте информацию, как осуществляется регулировка клапанов ВАЗ 2105 и приступайте к настройке ГРМ.
