Признаки неисправности направляющих гильз
Износ направляющих втулок клапанов легко и быстро определяется владельцем транспортного средства. Основной симптом этой неисправности — увеличение расхода моторного масла.
Первое, что стоит проверить при увеличении расхода моторного масла, это клапаны двигателя автомобиля. Ещё одним признаком неисправности может стать характерный шум мотора в области головок. Самый лёгкий способ проверить это — открыть капот автомобиля, запустить двигатель и внимательно прислушаться. Если на фоне работы мотора будет заметен странный и необычный шум, то стоит провести диагностику клапанов и направляющих втулок.
Конструкция ГБЦ и клапанов
Функционирование клапанного механизма на машинах ВАЗ 2106 и ВАЗ 2109 зависит от работы цепного привода (современные модели авто оснащаются ремёнными приводами).
Устройство головки блока цилиндров довольно примитивное: это сёдла, пружины, направляющие втулки. Захлопывание клапанов в системе осуществляется автоматически при помощи встроенных пружин. Чтобы в камеру сгорания не просачивалось моторное масло, на втулку крепится маслосъёмный сальник.
Схема головки блока цилиндров ВАЗ 2106
Клапанный механизм работает в сложных условиях с высокими температурами и масляным голоданием. Основной его задачей является обеспечение герметичности всей системы. Проблемы в его работе могут стать причиной снижения мощности, повышения расхода топлива и быстрого износа ГРМ.
Специфика выполнения работ
Существует категория водителей, которые стремятся все работы по обслуживанию и ремонту своего автомобиля делать самостоятельно.
Особенно это свойственно для владельцев отечественных машин, и это похвально.
Но таким водителям нужно осознать, что ряд работ, особенно, которые касаются регулировок, требуют не только теоритических знаний и опыта, но и своеобразной «чуйки», которая приходит со временем, путем проб и ошибок.
Особенно к таким работам относятся все регулировки, проводимые на карбюраторе, а также регулировка клапанов и еще ряд других регулировок.
Поэтому, если Вы это делаете в первый раз, то позовите человека, который, как минимум 3-5 раз проделывал такие работы на своем автомобиле, и желательно на такой же модели, как и у Вас.
Также перед проведением работ проверьте натяжение ремня ГРМ
Это важно
Если Вы только приехали в гараж и хотите в этот же день проводить регулировку клапанов, то нужно около 5-6 часов, чтобы двигатель остыл.
Можно сразу приступить к снятию крышки клапанов и других деталей, это позволит сократить время остывания двигателя до 1-2 часов, так как увеличиться теплообмен между горячим мотором и окружающей средой.
А лучше исходить из принципа: вечером приехал – утром проводи работы.
Кстати, не забудьте про прокладку под крышкой клапанов, в 90 % случаев ее приходится менять, поэтому новая прокладка должна быть у Вас под рукой.
Отсчет цилиндров и клапанов.
Отсчет клапанов ведется следующим образом. Встаньте слева от автомобиля по ходу его движения, возле двигателя. Повернитесь лицом к двигателю.
Отсчет цилиндров и клапанов ведется слева на право от цепи ГРМ.
Последними будут 4-й цилиндр и 7,8 клапана, но регулировка начинается с клапанов № 6 и 8.
Почему гильзы могут выйти из строя
Основной причиной выхода из строя направляющих втулок является их износ. В результате увеличивается расход смазочной жидкости, так как люфт деталей приводит к быстрому выходу из строя маслосъёмного колпачка и масло просачивается в камеру сгорания. В результате наблюдается образование нагара, нарушение температурного режима работы мотора, увеличение токсичности отработанных газов и поломка катализатора (если он в машине есть).
Своевременная замена моторного масла и правильная эксплуатация ДВС автомобиля позволяет продлить срок службы втулок и менять их каждые 180–200 тысяч километров пробега. Однако из-за зазоров клапанов и несоответствия моторного масла рекомендуемым нормам может произойти боковой износ втулок и снижение подвижности клапанов по оси штока из-за увеличения радиальной нагрузки на него. По этой причине после смены маслосъёмных колпачков обязательно проводят корректировку зазора в направляющих втулках. При слишком большом зазоре и выявлении люфта втулки в обязательном порядке меняют.
Освобождаем рабочее пространство
Нужно понимать, что сразу крышку клапанов Вы не снимете, нужно до нее добраться.

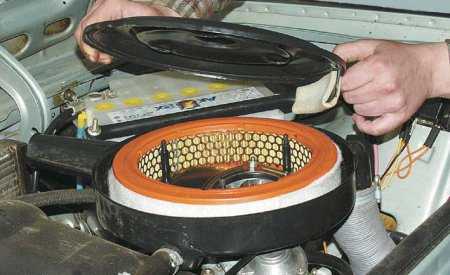

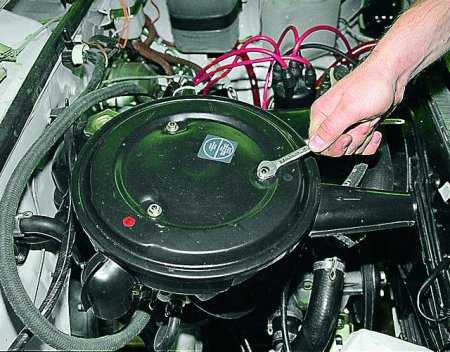

Используя ключ на 8 откручиваем три болта и снимает крышку воздушного фильтра, а затем извлекаем фильтрующий элемент.
Отсоединяем все шланги, которые идут к воздушному фильтру.

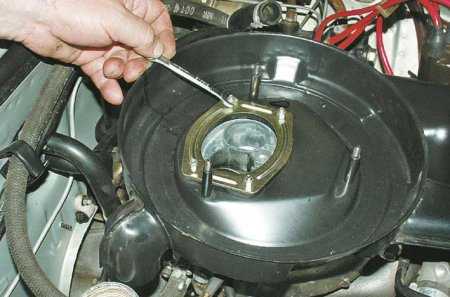

Откручиваем ключем на 8 четыре болта крепления корпуса воздушного фильтра к карбюратору и окончательно демонтируем воздушный фильтр.
Идем дальше.
Используя тот же ключ на 8, отсоединяем трос подсоса.
Отсоединяем пружину шайбы, а затем непосредственно тягу педали газа.
Затем снимаем крышку трамблера и отводим жгуты высоковольтных проводов в сторону, так, чтобы было удобно работать.
Вынимаем масляной щуп, при этом вставив в отверстие чистую ветошь, чтобы не попала грязь.
Теперь мы можем свободно проводить нужные нам регулировки.
Как заменить клапанные втулки на ВАЗ 2106
- Открыть доступ к втулкам клапанов за счёт проворачивания двух крайних шпилек, которые мешают установить оправку. Отворачиваются они методом навинчивания на них четырёх гаек попарно. Можно прибегнуть к специальному шпильковёрту.
- Направляющая втулка легко выпрессовывается ударами молотка по вставленной оправке. Прежде чем приступать к извлечению старой втулки, необходимо перевернуть ГБЦ.
- Деталь устанавливается в седло, затем молотком и оправкой запрессовывается до упора в плоскость ГБЦ. На втулки надеваются стопорные кольца и в таком состоянии проводится их запрессовка. Втулки впускных клапанов на ВАЗ 2106 несколько короче, чем втулки выпускных клапанов. Изнутри они покрыты канавками, которые смазывают клапаны. Длина канавок различается у впускных и выпускных клапанов: в первом случае они идут только до половины седла, во втором — до его дна.
- По окончании монтажа втулок их отверстия разворачиваются, причём их диаметр различается.
Порядок выполнения работы
Четвертый цилиндр у нас в ВМТ, регулируем тепловые зазоры в 6-м и 8-м выпускных клапанах. 6-й клапан относится к 3-му цилиндру.
Теперь в работу вступает широкий щуп до 0,15 мм. Его нужно вставить так, как показано на фото.
Не маловажным является усилие проникновения щупа. Здесь многие допускают ошибку, что приводит к не правильному результату.
Щуп должен заходить между распредвалом и рокером с определенным усилием, что указывает на правильную регулировку клапанов.
В этом и заключается отличие между опытным мастером, который чувствует нужное усилие, и новичком, который может ошибиться.
Если щуп проходит свободно или не проходит совсем, то значит нужно это исправить, до нормы 0,15 мм.

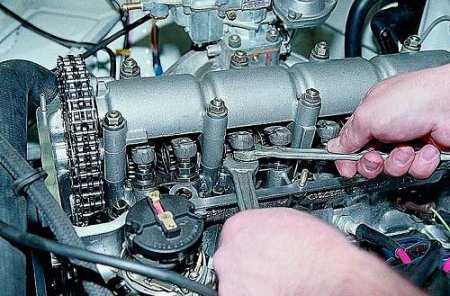

Для этого с помощью ключа на 17 ослабляется гайка, как показано на фото ниже.
С помощью рожкового ключа на 13, в зависимости от ситуации, путем его вращения в нужную сторону, выставляется правильный зазор.
Контр гайкой фиксируется выставленный показатель регулировки, но затем делается контрольная его проверка, так как при затягивании контр гайки зазор может сбиться.
Убедившись, что все нормально, переходим к 6-му клапану. Все действия повторяются.
Когда зазоры клапанов № 6,8 отрегулированы, приступаем к регулировки зазоров клапанов № 4 и 7, № 1 и 3, № 5 и 2.
Для получения верного результата необходимо проворачивать коленвал на определенный градус, смотрите рисунок ниже.
Так как крышка трамблера снята, то Вы можете заметить, что его бегунок проворачивается. Этот момент тоже можно использовать для правильной регулировки клапанов.
После поворота бегунка на каждый 90 градусов проводится регулировка следующей пары клапанов.
Для удобства можно сделать метки на корпусе через каждые ? оборота бегунка.
После регулировки 5 и 2 клапанов можно считать, что работы закончены, осталось только вернуть все на свои штатные места и проверить работу двигателя.
Заведите машину, посмотрите, как работает двигатель на холостых оборотах, затем нужно проехать пару километров и сравнить приемистость мотора с той, которая была до проведения работ.
Инструменты и материалы
Замена направляющих втулок проводится с использованием следующего инструментария:
- молоток;
- развёртки на 8.022 и 8.028;
- оправка для выпрессовки и запрессовки втулок.

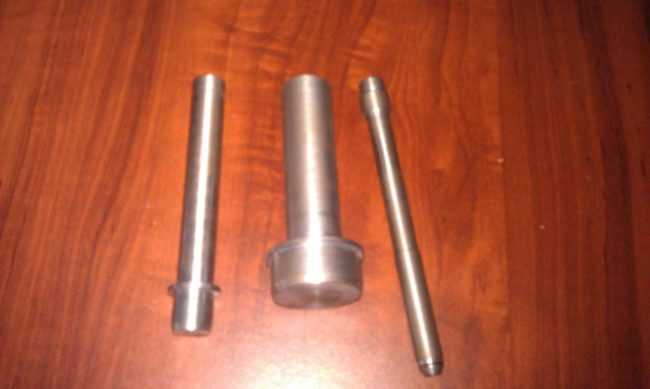

Втулки меняют с помощью ступенчатой оправки — латунного либо бронзового инструмента. Упирается он в направляющую втулку, после чего она выбивается ударом молотка. Такой способ выпрессовки не так вредит ГБЦ, как использование обычного молотка и зубила. Специальный съёмник используется не только для снятия втулок, но и для их замены.
Ступенчатая оправка, используемая для выпрессовки направляющих втулок ВАЗ 2106

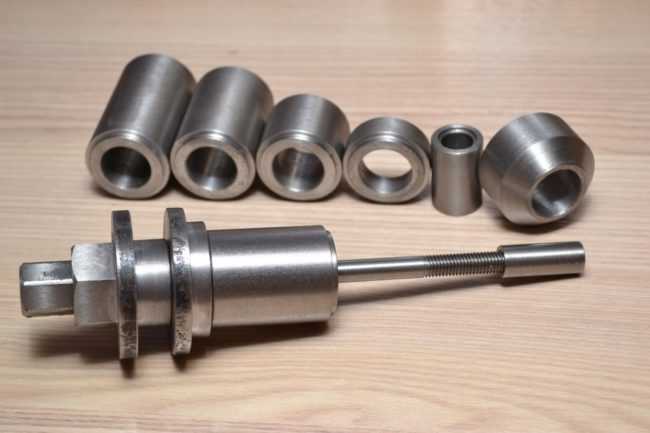

Лучшим инструментом для замены направляющих втулок является съёмник-выпрессовщик. Такие приспособления позволяют снимать втулки клапанов без повреждения посадочной плоскости на ГБЦ. Наличие этого инструмента позволяет избежать задиров и других дефектов ГБЦ, которые могут появиться при использовании оправки и молотка.
Съёмник-выпрессовщик для направляющих втулок ВАЗ 2106— универсальный инструмент
Выставляем поршень 4-го цилиндра в положение ВМТ
Данное действие обязательно и для его выполнения придётся проворачивать коленчатый вал двигателя.

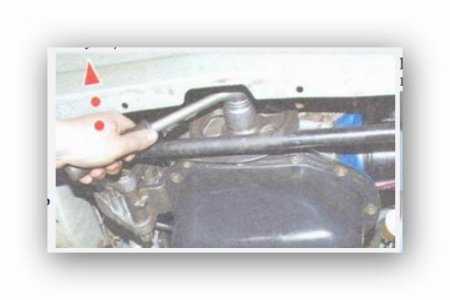

Если у Вас нет специального ключа,
можно использовать головку на 36, или вывесив заднее колесо и включив 4-ю передачу проворачивайте его в нужном направлении.
Добейтесь чтобы:
Длинная метка на передней крышке и метка на шкиве коленвала совпадали.
Метка на ведомой звездочке распредвала должна совпадать с выступом на постели корпуса подшипников.
Если данное требование не выполнено, то за основу берутся метки на шкиве коленвала, а метки газораспределительного механизма придется подрегулировать.
Как это делать, это отдельная тема «разговора», но мы обязательно ее затронем в следующих статьях.
Если все метки выставлены правильно, приступаем к регулировке клапанов ВАЗ 2106.
