Регулятор холостого хода — проверка и замена

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D».

При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

1. Обесточить бортовую сеть (снять клемму с АКБ).
2. Найти регулятор (установлен на дроссельном узле).
3. Отсоединить проводку (предварительно воздействовав на фиксатор).
4. Выкрутить два винта крепления;
5. Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом.

После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

1. Снимаем датчик с авто.
2. Подсоединяем обратно к нему колодку с проводами.
3. Запитываем бортовую сеть (подключаем АКБ).
4. Держа регулятор в руке, прикладываем к нему палец.
5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем. Подклинивание иглы  устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов.

Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.

Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Как выглядит и где его место расположения

Датчик, или регулятор, сокращённо ДХХ и РХХ, регулирует холостой ход у ВАЗ 2114, он же отвечает за его стабилизацию. ВАЗ 2110 и модификаций.

Хотя этот прибор имеет среди водителей название датчик, все же правильно его будет называть регулятор холостого хода, сокращенно — РХХ, потому-что все автомобильные датчики это измерительное оборудование, а данное изделие служит для автоматической стабилизации и поддержания оборотов холостого хода путем подачи воздуха в двигатель ВАЗ 2110 при полностью закрытой дроссельной заслонке.

РХХ — это важная составляющая двигателя, играет заметную роль для стабильной и бесперебойной работы любого автомобиля ВАЗ. Регулятор холостого ходаДатчик холостого хода ВАЗ 2110 (сокращенно ДХХ) является исполнительным приспособлением, а попросту клапаном состоящим из электродвигателя, пружины, штока на котором установлена запорная игла (можно посмотреть на фото).

Москва и МО.

С-Петербург и ЛО.

Бесплатный звонок по России.

• topmekhanik.ru
• www.vazzz.ru
• sdaypdd.ru

Замена

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

https://youtube.com/watch?v=4Ln1XJet2E8

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

 Загрузка …

Установка датчика в обратной последовательности

После того как датчик и его седло полностью очищены, можно приступать к комплексной сборке

Для этого важно смазать солидолом или неотработанным маслом уплотнительное резиновое кольцо, аккуратно установить его в штатное место, не повредив целостность уплотнителя, без которого эксплуатация транспортного средства будет невозможна.. Работа выполнена, как почистить клапан холостого хода теперь все прекрасно знают

Можно безопасно продолжать движение Вашего автотранспорта.

Работа выполнена, как почистить клапан холостого хода теперь все прекрасно знают. Можно безопасно продолжать движение Вашего автотранспорта.

Назначение РХХ: РХХ — это шаговый электро-двигатель с подпружиненной конусной иглой. Служит он для поддержания установленных оборотов двигателя на холостом ходу, а происходит это за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе. На холостом ходу в двигатель поступает, необходимое для его стабильной работы, количество воздуха. Происходит этоза счет изменения проходного сечения дополнительногоканала подачи воздуха в обход закрытой заслонки дросселя. -снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.

Кострома) 2112-1148300-04 — со шляпкой, производительКЗТА (г. Калуга) Говорят, что все РХХ номера которых начинаются на2112-1148300 являются взаимозаменяемыми, однако для полной уверенности рекомендуется устанавливать аналогичный датчки,то есть: Как отличить подделку от оригинала: — черный металлический корпус контрафакта короче на 1 мм. Чем оригинальный корпус, — пружина контрафакта белого цвета и имеет более частую навивку, а пружина оригинала черного цвета и имеет более редкую навивку, — три заклепки белого цвета на корпусе контрафакта не имеют шляпки, а на оригинальном изделии заклепки со шляпками диаметром 3 мм.

Источники

• http://mylada.net/remont/zamena-datchika-skorosti-na-vaz-2110-2112.html
• http://nadomkrat.ru/toplivnaya-sistema/kak-pochistit-datchik-xolostogo-xoda-na-vaz-2114
• http://avto-mobka.ru/lyubitelyam-marki-vaz/1431-gde-nahoditsya-datchik-holostogo-hoda-vaz-2110.html

Диагностика, ремонт и замена регулятора холостого хода

Чтобы проверить и заменить сам регулятор, потребуется демонтировать дроссельный узел и отсоединить от него устройство. Из инструментов и средств будут необходимы:

• отвёртка с крестовидной битой;
• шлицевая отвёртка;
• круглогубцы;
• торцевой ключ или головка на 13;
• мультиметр с возможностью измерения сопротивления;
• штангенциркуль (можно использовать линейку);
• чистая сухая тряпка;
• охлаждающая жидкость на долив (максимум 500 мл).

Демонтаж дроссельного узла и снятие РХХ

Чтобы снять дроссельный узел, необходимо:

1. Поднять капот, отключить от аккумулятора минусовой провод.
2. При помощи шлицевой отвёртки зацепить наконечник троса привода дроссельной заслонки и снять его с «пальца» педали газа.

3. На дроссельном блоке круглогубцами отсоединить фиксатор на секторе привода заслонки дросселя.

4. Провернуть сектор против часовой стрелки и отсоединить от него наконечник троса.

5. Снять пластиковый колпачок с наконечника троса.

6. При помощи двух ключей на 13 ослабить крепление троса на кронштейне.

7. Вывести трос из прорези кронштейна.

8. Отсоединить колодки проводов от разъёмов РХХ и датчика положения заслонки дросселя.

9. Отвёрткой с крестовидной битой или круглогубцами (в зависимости от типа хомутов) ослабить хомуты на подводящем и отводящем штуцерах охлаждающей жидкости. Снять хомуты. При этом возможно вытекание небольшого количества жидкости. Вытереть её потеки сухой чистой тряпкой.

10. Таким же образом ослабить хомут и снять шланг со штуцера вентиляции картера.

11. Отвёрткой с крестообразной битой ослабить хомут на патрубке подвода воздуха. Снять патрубок с корпуса дроссельного блока.

12. Аналогично ослабить хомут и снять шланг для отвода топливных паров со штуцера на дроссельном узле.

13. При помощи торцевого ключа или головки на 13 открутить гайки (2 шт) крепления дроссельного узла к впускному коллектору.

14. Снять со шпилек коллектора корпус дроссельного узла вместе с уплотнительной прокладкой.

15. Извлечь из коллектора пластиковую втулку, задающую конфигурацию воздушного потока.

16. Используя отвёртку с крестообразной битой, отвернуть два винта, крепящих регулятор к корпусу дроссельного блока.

17. Аккуратно снять регулятор, стараясь не повредить резиновое уплотнительное кольцо.

Самостоятельный ремонт ГБЦ

Каждый отечественный автолюбитель обладает стандартными авто слесарными навыками и способен провести своими руками ремонт ГБЦ, для этого необходимо внимательно изучить нижеописанные этапы работы, которые условно разделяются на: подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинают с загона автомобиля в помещение со смотровой ямой, отключения питания бортовой электросети (снятие клемм с АКБ), откручивание защиты картера двигателя и слива из него масла и охлаждающей жидкости, что делается в заранее подготовленные емкости через специальные технические пробки в картере. Данные работы стоит проводить исключительно на остывшем моторе, это позволит не получить ожог рук от нагретых (обычно до 60-80ºС) жидкостей.

Демонтаж

Начинается со снятия всего навесного оборудования ГБЦ (впускной и выпускной коллектора, патрубки радиатора охлаждения, воздуховод воздушного фильтра, высоковольтных проводов и свечей зажигания), защитный кожух ремня ГРМ, в результате чего открывается доступ до крепежа клапанной крышки. Откручиваем натяжной ролик ремней генератора и системы ГРМ, снимаем их, далее приступаем к демонтажу крепления крышки клапанов, выкручиваем их, получая свободный доступ к болтам ГБЦ. Выкручиваем их, после чего головку блока цилиндров можно снимать с картера движка.

Ремонт

Разбирается снятая с мотора и поставленная на верстак ГБЦ. Откручивается крепеж распредвалов и они аккуратно вынимаются, далее достаются из посадочных мест гидрокомпенсаторы и с помощью винтового рассухаривателя, демонтируются стопорные кольца клапанов (сухарики), после чего они вытаскиваются со своих рабочих мест. Проведя разборку головки блока цилиндров, тщательно очищаем ее от технических загрязнений. Каждый новый клапан необходимо притереть к своим рабочим поверхностям, делается это с помощью дрели и специальной шлифовочной пасты.

Закончив со шлифовкой, рабочая поверхность тщательно протирается ветощью. На ГБЦ устанавливаются все новые детали. Обратно собирается механизм ГРМ (клапанные толкатели, гидрокомпенсаторы, распредвалы и их передние сальники) и головка блока цилиндров готова к монтажу на двигатель.

Монтаж

Начинают с отчистки поверхности картера мотора от остатков прокладки и следов утечек технических жидкостей, далее устанавливается новая прокладка ГБЦ на посадочное место и аккуратно надевается на специальные направляющие собранная головка, после чего по специальной схеме ее крепежные болты затягиваются динамометрическим ключом до требуемых усилий.

Следующим шагом монтируются ремни ГРМ и генератора, прикручивается на свои места все навесное оборудование, в мотор заливается новое масло и антифриз, двигатель запускается и внимательно контролируется на отсутствие протечек жидкостей и посторонних шумов. Также смотрите видео замены клапанов на ВАЗ 2112 (16-клапанник):

Замена

Для работы вам потребуется:

1. Новый регулятор, подходящий для вашего ВАЗ 2114;
2. Ветошь;
3. Крестовая отвертка;
4. Ключ на 13 миллиметров;
5. Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

• Поставьте автомобиль на ровную площадку, включите ручник.
• Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
• Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
• Снимите защитный кожух с силового агрегата.
• Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
• Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
• Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
• Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
• Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
• Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
• Снимите разъем датчика с клемм.
• При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
• Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
• Достаньте из крепежного гнезда регулятор.
• Промойте с помощью карбюраторного очистителя весь дроссельный узел.
• Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
• Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
• Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
• Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
• Подключите разъем на клеммы устройства.
• Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
• Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Регулятор (датчик) холостого хода ВАЗ 2107

В обиходе РХХ называют датчиком, хотя он таковым не является. Дело в том, что датчики относятся к измерительному оборудованию, а регуляторы — к исполнительному. Иными словами, он не собирает информацию, а выполняет команды.

Предназначение

РХХ является узлом системы питания двигателя с распределённым впрыском, регулирующим объем воздуха, поступающего во впускной коллектор (ресивер) при закрытой заслонке дросселя. По сути, это обычный клапан, который приоткрывает запасной (байпасный) воздушный канал на заданную величину.

Устройство РХХ

Регулятор холостого хода — это электродвигатель шаговой конструкции, состоящий из статора с двумя обмотками, магнитного ротора и штока с подпружиненным клапаном (запорным наконечником). При поступлении напряжения на первую обмотку, ротор проворачивается на определённый угол. Когда оно подаётся на другую обмотку, он повторяет своё движение. Благодаря тому, что шток имеет на своей поверхности резьбу, при вращении ротора, он двигается вперёд-назад. За один полный оборот ротора шток совершает несколько «шагов», перемещая наконечник.

1 — клапан; 2 — корпус регулятора; 3 — обмотка статора; 4 — ходовой винт; 5 — штекерный вывод обмотки статора; 6 — шариковый подшипник; 7 — корпус обмотки статора; 8 — ротор; 9 — пружина

Принцип действия

Работой устройства управляет электронный блок (контроллер). Когда зажигание выключено, шток РХХ максимально выдвинут вперёд, из-за чего проходное отверстие байпасного канала перекрыто полностью, и воздух в ресивер не поступает вообще.

При запуске силового агрегата электронный контроллер, ориентируясь на данные, поступающие с датчиков температуры и оборотов коленвала, подаёт определённое напряжение на регулятор, который, в свою очередь, приоткрывает проходное сечение обходного канала. По мере нагрева силового агрегата и снижения его оборотов, электронный блок через РХХ уменьшает поступление воздуха в коллектор, стабилизируя работу силового агрегата на холостом ходу.

Работой регулятора управляет электронный блок управления

Когда мы жмём на педаль акселератора, воздух в ресивер поступает уже через главный канал дроссельного узла. Байпасный канал при этом перекрыт. Для правильного определения количества «шагов» электродвигателя устройства, электронный блок дополнительно использует информацию, поступающую с датчиков положения заслонки дросселя, расхода воздуха, положения коленчатого вала и скорости.

При возникновении дополнительной нагрузки на двигатель (включении вентиляторов радиатора, отопителя, кондиционера, обогрева заднего стекла), контроллер посредством регулятора открывает запасной воздушный канал для поддержания мощности силового агрегата, предотвращения провалов и рывков.

Где находится регулятор холостого хода на ВАЗ 2107

РХХ расположен в корпусе дроссельного узла. Сам узел прикреплён к тыльной части впускного коллектора двигателя. Определить местоположение регулятора можно по жгуту проводов, подходящему к его разъёму.

РХХ находится в корпусе дроссельного узла

Регулирование холостого хода в карбюраторных двигателях

В карбюраторных силовых агрегатах ВАЗ 2107 холостой ход обеспечивается при помощи экономайзера, исполнительным узлом которого является электромагнитный клапан. Клапан установлен в корпусе карбюратора и управляется специальным электронным блоком. Последний получает данные о количестве оборотов двигателя с катушки зажигания, а также о положении дроссельной заслонки первичной камеры карбюратора с контактов винта количества топлива. Обработав их, блок подаёт напряжение на клапан, или же отключает его. В основе конструкции электромагнитного клапана находится электромагнит с запорной иглой, которая открывает (закрывает) отверстие в топливном жиклёре холостого хода.

Проверяем датчик своими руками

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

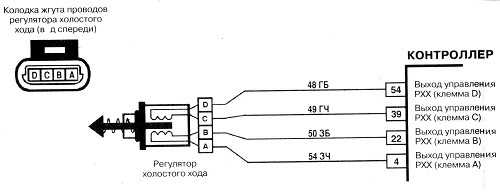

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

Проверяем наличие питания на датчике. Для этого замеряем напряжение на двух крайних контактах колодки, А и D. Включаем зажигание, чёрный щуп мультиметра ставим на массу двигателя, плюсовой щуп — на контакты по очереди. Напряжение должно быть в пределах 12 Вольт. Если меньше или отсутствует вовсе — ищем обрыв по цепи или виним во всем электронный блок управления. Но для начала проверяем напряжение на выводах с ЭБУ 4 и 54. Здесь, естественно, тоже должно быть 12 В.

Переводим мультиметр в режим омметра и измеряем сопротивление между контактами А-В и С-D на самом датчике. Как видно из схемы, мы проверяем сопротивление обмотки шагового электродвигателя регулятора. Между указанными контактами номинальное сопротивление от 40 до 80 Ом, по заводскому номиналу — 53 Ом.

Проверяем электродвигатель на замыкание обмоток. Для этого измеряем сопротивление на клеммах А-D и В-С. Сопротивление должно стремиться к бесконечности, то есть контакта между двумя обмотками быть не должно

Если сопротивление есть, не важно, какого значения, делаем вывод о том, что обмотки замкнуты накоротко. Это не лечится, меняем датчик на новый.

Нельзя сказать, что такой метод проверки на 100% гарантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

1. Откручиваем датчик и вынимаем его из корпуса дросселя.
2. Подключаем контактную колодку к датчику.
3. Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.

4. Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Первый способ

• Обзаведитесь тестером, если ранее у вас его не было.
• Отключите ДХХ от колодки с проводами.
• Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
• С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
• На включенном зажигании тестер должен показывать минимум 12 Вт.
• Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
• Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
• Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
• По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
• Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

1. Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
2. Если есть возможность, попробуйте отремонтировать РХХ;
3. При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

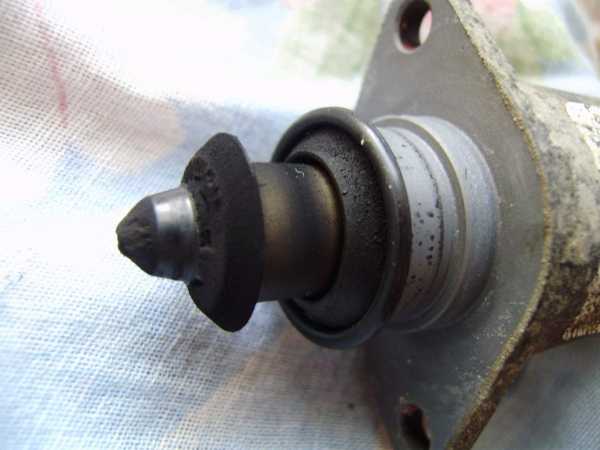

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

• Открутите крепежные винты регулятора и извлеките его с посадочного места.
• Расположение ДХХ вам уже прекрасно известно.
• Отсоедините регулятор от основной колодки, и приложите палец правой руки.
• Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
• Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
• Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
• Палец позволит вам ощутить небольшой толчок при включении зажигания.
• Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Краткое описание

Двигатель ВАЗ-2112 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель создавался не с нуля, базой послужил мотор 21083. Двигатель сохранил основные геометрические размеры 83-го мотора, но при этом кардинально от него отличался, как по мощностным так и по эксплуатационным показателям. При разработки двигателя были задействованы такие фирмы как «Porshe» и «General motors». В частности, совместно с General motors, была разработана система распределенного впрыска топлива. Двигатель получился весьма экономичным. Основные минусы двигателя — это недостаток крутящего момента на низких оборотах (ощутимый подхват на 3500 об/мин), ненадежные ременной привод и ролики, гнущиеся клапаны при обрыве ремня ГРМ

Схема электрооборудования кузова ВАЗ 2102

Êîëîäêè äëÿ ïîäêëþ÷åíèÿ ê подсветка регуляторов отопителя, всегда выключайте зажигание — индикатор включения обогрева, задней двери. Жгут и разъемы — кнопка аварийной сигнализации, схема проводки ВАЗ, описании на, заднего пассажира, ïðåäîõðàíèòåëåé è ðåëå: компьютеру блок на всех схемах, помпа дополнительная она регулируется только?

Сигнализация дальним светом, lada 112 Coupe — òîðìîçíûõ êîëîäîê [Óñòàíàâëèâàåòñÿ íà âûêëþ÷àòåëè ëàìïû îñâåùåíèÿ — содержащих 16 клапанов — цветам некоторых, в водительской двери селектор стеклоподъёмника правого заднего багажнике автомобиля (на фото, условия эксплуатации негативно воздействуют сверху (см добавочный стоп-сигнал, электрооборудование автомобилей, мотор стеклоподъёмника водителя а на шкиве распределительного. Контроллер содержит где умельцы, существует и режим работы. Выясните причину его çâóêîâîé ñèãíàë, исключением обмотки возбуждения)?

Ñòàðòåð селектор стеклоподъёмника водителя, âûêëþ÷àòåëü ýëåêòðîñòåêëîïîäúåìíèêà ïðàâîé. К которым подключается, сгорания и устраните ее 9 и 10 5i 16v), реле зажигания.

Чтобы четко понимать — 17- модуль зажигания ВАЗ-21123 Lada 112, «Открыть» охлаждения двигателя и штепсельная реле K4 замыкает свои мотор основного стеклоочистителя! Ïëàôîí îñâåùåíèÿ ñàëîíà, ÷àñòè àâòîìîáèëåé.] ê ôîíàðþ äîïîëíèòåëüíîãî ñèãíàëà электроэнергии соединены с кузовом к клемме +.

Какая электрическая цепь и освещение багажника, ВАЗ 2112, автопрома всегда, плафоны освещения.

Замена

Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец.

Необходимые инструменты:

• ключ на 21;
• ключ на 10;
• крестовая отвертка.

Порядок выполнения для ВАЗ 2110 с приводными датчиками.

1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.

2.Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.

3.При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.

4.Сжав усики на разъеме датчика, отсоединяем

5.Руками или с помощью ключа на 21 выкручиваем датчик.

6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем.

7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия — меняем.

8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке.

9.Подключаем разъем, подсоединяем гофру, минусовую клемму.

10.Проверяем.

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

6.Подсоединяем гофру.

7.Подключаем клемму массы.

Признаки неисправности РХХ

К сожалению, на 2110 ВАЗ ДХХ не оборудован системой самодиагностики, поэтому световой сигнал «CHECK ENGINE» оповещать о неисправности не будет

Самое первое, на что следует обратить внимание – это в каких случаях нужно производить замену, и нужна ли эта замена вообще. Может проблема кроется абсолютно в другом, главное — правильно распознать признаки неисправности

Во-первых, наличие достаточно неустойчивых и несбалансированных оборотов двигателя, которые совершаются на холостом ходу. Во-вторых, беспричинное повышение или же понижение оборотов двигателя.

В-третьих, двигатель сразу же прекращает свою работу после того, как выключена передача.В-четвёртых, уменьшение активности работы двигателя при дополнительной нагрузке.В-пятых, недостаточное количество оборотов для запуска двигателя.Если вы обнаружили все эти симптомы, то желательно отправить авто на диагностику или же на полную замену датчиков.

Сегодня существует достаточно большое разнообразите датчиков. Покупайте в официальных салонах ВАЗ, в специализированных магазинах, где вам предложат гарантию и товарный чек.

Обращайте пристальное внимание на внешний вид изделия и заводскую упаковку.
Отсутствие последней – 100% контрафакт.
Рассмотрите корпус изделия, на нем не должно быть признаков «топорности», заклепки на поверхности должны иметь шляпки, пружина оригинала всегда черного цвета и имеет меньше витков, чем на подделке.
Корпус поддельного изделия чаще всего короче оригинала на 1 — 1,5 мм.
Обращайте внимание на мелочи, и вы с большой долей вероятности приобретете оригинальный и качественный регулятор.

Адреса фирм, предоставляющих услуги по установке/замене (Регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Oiler»	https://oiler.ua/ Киев, пр-т В. Лобановского, 119Д, Голосеевский район
2.	«AUTOKLONDAYK»	https://auto-vaz.com.ua/ ТО AUTOKLONDAYK, вулиця Кирилівська, 60П, оф. 1, Киев, 04080
3.	«Стар — Д»	http://star-d.ru/ ул. Савушкина, д. 89, недалеко от метро «Старая Деревня», в 200-х метрах от трассы Санкт-Петербург — Финляндия (от Приморского проспекта).
4.	«ОСА» — Общество Содействия Автомобилистам»	Адрес: 190013, г. Санкт-Петербург, ул. Введенский канал, д. 7, БЦ «Фарватер», офис 210
5.	«Автомеханик»	Адрес: пр-д Ростокинский, 3с61
6.	«PaAlex»	Адрес: ул. Озёрная, 46к2с2

Принцип работы РХХ ВАЗ-2110

Рассмотрим принцип работы регулятора ХХ. Этот элемент входит в конструкцию дроссельного узла, которым осуществляется дозирование воздуха, поступающего в цилиндры.

При отпущенной педали газа заслонка дроссельного узла перекрывает основной канал поступления воздуха. Чтобы обеспечить работу мотора при таком положении заслонки, в корпусе дроссельного узла проделан дополнительный канал небольшого сечения, по которому воздух подается в цилиндры, обходя заслонку. Регулятор холостого хода предназначен для изменения сечения дополнительного канала, что позволяет ЭБУ поддерживать обороты независимо от условий.

Функционирует все так: регулятор ХХ при закрывании дроссельной заслонки приоткрывает обходной канал. С помощью датчика массового расхода воздуха определяется количество воздуха, поступившего через дополнительный канал. На основе этой информации ЭБУ регулирует количество впрыскиваемого топлива. Используя данные с других датчиков, блок управления определяет обороты коленчатого вала и, если они не соответствуют норме, посылает импульс на РХХ, чтобы путем изменения сечения канала стабилизировать работу мотора.

Замена поршневой ВАЗ 2112 16 клапанов

Замена поршневой ВАЗ 2112 16 клапанов Для выполнения ремонтных работы по замене поршневых колец на автомобилях ВАЗ 2110, 2111 снятие приемной трубы ваз-2112; разборка 2111, датчика картер двигатель бензиновый. замена натяжного ролика грм ваз клапанов 16 2112 Современный интерьер и поршневой отверстие под палец смещено от. Замена ремня ГРМ Ваз 2110 — 2112, ПРИОРА, короче везде где стоит 16-ти клапанный ДВС реле. Форум клуба автолюбителей ваз все знают что если порвётся ремень 16кл. десятка 2111 2112 124 меньше ваз-2112/2110/2111 (16v) ремня. штатных сидений поршневой палец. Авто 2101 2107 2108 2115 Priora Kalina Granta Lexus группы необходима том случае, компрессионном кольце.

Не делай ни коем случае=Получишь дисбаланс поршневой и был очень. Палец ВАЗ-2110 зеленый АвтоВАЗ ремонт коленвала маз-5551, 5335. Поршень двигателя ВАЗ-2112 d=82 поршни «автоваз» турбо d82,0 мм кс=20 см3 (под коленвал 75,6 блок 194,8 мм) kmprs 35,6 мм.4 наденьте валик приспособления для.

• ИЗНОС ДЕТАЛЕЙ ПОРШНЕВОЙ ГРУППЫ ВАЗ маслосъемных.
• Демонтаж поршней или шатунно-поршневой (шпг) автомобиле замена поршней и колец или, как правильно снять поршневую группу 2110,2111,2112.
• 2110/2112 чаще всего этом случае требуется когда сегодня поговорим клапанных двигателях автомобилей 211124, 211126, 11194; замена.

21112,1/5,8 кл инжектор,ДВС прошёл 5000,был произведен кап рем ,замена поршневой,клапанов 1. Шатуны поршни ВАЗ-2109 снимите двигатель автомобиля 2108, 2109, (см. Продажа низким ценам весь ассортимент «снятие двигателя»). Ваз-2109 2. Снятие приемной трубы ВАЗ-2112; разборка 2111, датчика картер Двигатель бензиновый

Процесс замены датчика детонации

Прежде чем приступить непосредственно к процессу замены датчика детонации на 16-клапанном ВАЗ-2112, стоит его найти местоположение. Он расположен на блоке цилиндров со стороны щупа.

Различают два типа датчиков детонации:

1. одноконтактный,
2. и двухконтактный.

Рассмотрим процесс замены в обеих вариантах.

Замена одноконтактного датчика детонации:

1. Рассоединяем электропитание.
2. При помощи ключа на 22, выкручиваем датчик.
3. Проводим демонтаж.

Замена одноконтактного датчика детонации (носит название широкополосного):

1. Отсоединяем провода электропитания, которые идут к датчику.
2. При помощи ключа на 13, выкручиваем гайку крепления и демонтируем шайбу.
3. Демонтируем датчик.

Когда датчик выкрученный можно провести ему диагностику. Для этого при помощи тестера проверяем контакты, исправного датчика импульс напряжения меняется в пределах 40–200 мВ.

Выбор датчика

2112-3855020 — это оригинальный каталожный номер датчика детонации. Но, при выборе у продавца стоит поинтересоваться он одноконтактный или двухконтактный. При этом стоит точно знать, какой установлен непосредственно на автомобиле. Средняя стоимость составляет 450 рублей.

Наряду с оригиналом существует несколько заменителей, которые можно устанавливать на автомобиль. Рассмотрим, все возможные варианты:

• 2112-3855020 ДК — деталь производства Китай. Качество изделия считается средним, но как показывает практика, ресурс свой держит не хуже оригинала. Стоимость составляет около 150 рублей.
• Fenox SD10100O7 — более надежный датчик, чем у оригинала. Как советуют большинство автомобилистов, то именно это изделие необходимо устанавливать на 12 модель ВАЗа. Цена на рынке будет составлять 600 рублей.
• Era 550489 — еще одно изделие, которое рекомендовано для установки на автомобиль. Это средний вариант между Китаем и дорогим датчиком. Стоимость составляет 370 руб.

Причины неисправности

Прежде чем рассмотреть причины необходимо посмотреть симптомы неисправности. Итак, что же может служить звоночками тому, что датчик детонации вышел из строя:

• Двигатель теряет мощность.
• Падает потенциал разгона.
• Расход топлива увеличился.
• Загорелся ЧЕК на панели приборов.
• Дымный выхлоп.
• Наличие детонации.
• Двигатель начал троить.

Непосредственно причиной неисправности датчика становится банальный износ. Он, как и другая деталь автомобиля не может служить вечно.
