Замена катушки зажигания lada 21093 (ваз 21093)

Конструктивные особенности

Разобрать, как устроен модуль зажигания, возможно, только на примере всей системы целиком. Итак, она включает в себя следующие компоненты:

Катушка зажигания в автомобиле ВАЗ 2109 инжектор. Катушек всегда две и это тот самый механизм, который генерирует ток.
Высоковольтные ключи коммутаторы, их также два, через них ток уходит на свечи, кроме того, контроллер регулирует сколько времени ток будет включен, необходимо время он рассчитывает на основе данных полученных от датчика коленчатого вала.
Электронный блок управления.
Корпус самого устройства, выполнен из прочного пластика.

Кроме того, в электронной системе зажигания можно выделить следующие элементы:

Датчик положения коленвала.
Высоковольтные провода.
Шкив с зубчатым венцом.
Контроллер.
Свечи зажигания, которые дают искры.

Более подробно останавливаться на этих узлах мы не будем и обсудим принцип действия самого модуля зажигания.

Расположение модуля

Тем, кто слабовато знаком с устройством автомобиля, следует знать, что прибор расположен в подкапотном пространстве автомобиля. Отыскать его очень просто. Первым делом, найдите высоковольтные провода. Один их конец подходит к свечам зажигания, а другой выходит непосредственно от искомого устройства. Сам прибор не очень большого размера и заключен в пластиковый корпус.

Модуль зажигания на ВАЗ 2109

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

Контактные;
Бесконтактные;
Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

https://youtube.com/watch?v=Ud-nuLSxwvk

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества	Особенности
СЗ работает с датчиком Холла	Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы
Отсутствует механическое взаимодействие между контактами	Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится
Не нужно регулировать положение контактов	Это объясняется просто — их нет в СЗ ВАЗ 2109
Минимальные механические взаимодействия деталей	Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания
Энергия в свечи постоянно повышенная	Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля
Экономичность и экологичность	Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО
Стабильный запуск холодного двигателя	Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Ремонт Ваз 2108 2109 21099

Четверг, Ноябрь 06th, 2014

На автомобилях Ваз 2109 могут быть установлены следующие модели катушек зажигания: 27.3705, 29.3705, 3112.3705. Основные параметры катушки зажигания: сопротивление первичной обмотки, сопротивление вторичной обмотки, сопротивление изоляции. Задача катушки — формирование импульса высокого напряжения (искры). Катушка состоит из двух обмоток — первичной и вторичной. Первичная обмотка намотана толстым проводом и содержит малое число витков. Вторичная обмотка намотана на стальной сердечник и содержит большое количество витков. Первичная обмотка намотана на вторичную и при протекании тока по первичной обмотке на вторичной по закону электромагнитной индукции наводится огромное напряжение (порядка 20 кВ).

Катушка зажигания Ваз 2109

Причины неисправности катушки зажигания — пробой на корпус и межвитковые короткие замыкания вследствие перегрева катушки. Выявляются эти причины измерением сопротивления катушки зажигания.

Рассмотрим все подробно и по порядку(перед проверкой отключите все провода от катушки зажигания, а еще лучше достаньте ее из машины):

1. Проверка сопротивления первичной обмотки. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Проверяем первичную обмотку

Прибор на исправной катушке покажет следующие сопротивления

27.3705 0,4…0,5 Ом 29.3705 0,45…0,55 Ом 3112.3705 0,39…0,47 Ом

2. Проверка сопротивления вторичной обмотки. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Проверяем вторичную обмотку

27.3705 4,5…5,5 кОм 29.3705 9,5…12,5 кОм 3112.3705 6,3…6,4 кОм

3. Проверка сопротивления изоляции центрального вывода. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Проверка сопротивления изоляции

Сопротивление должно быть более 50 МОм

4. Проверка сопротивления изоляции К клеммы. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Сопротивление должно быть более 50 МОм

5. Проверка сопротивления изоляции Б клеммы. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Сопротивление должно быть более 50 МОм

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
Плавающий холостой ход.
Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
Очень важна и своевременная замена свечей

Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

https://youtube.com/watch?v=DL_Vdl7HQ5A

Признаки поломки

В разобранном виде

На самом деле признаки неисправности у модуля зажигания ВАЗ 2114 во многом похожи на поломку других агрегатов. К примеру, вы можете наблюдать следующие явления:

Двигатель троит;
Автомобиль глохнет на холостом ходу;
Наблюдаются проблемы при попытке завести машину и пр.

То есть по факту это может быть и не модуль вовсе. Потому единственно верное решение — это проверка модуля зажигания на вашем ВАЗ 2114.

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Объясняется это тем, что поврежденные или дефектные провода направляют неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллограф а. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

12-вольтной лампочки;
Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
В нормальном состоянии показатель напряжения будет составлять 12В.
Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Третий способ считается наиболее простым, поскольку предусматривает замену вашего устройства на аналогичное, которое точно работает. Но для этого предстоит отыскать полноценного близнеца. Речь идет о модуле зажигания с автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто на двигателях объемом 1,5 литра стоят модули, а на 1,6-литровых моторах — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
Отключите от модуля зажигания четыре высоковольтника;
Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

Методы профилактики модуля зажигания на ВАЗ-2114

Неисправностей автомобильных катушек зажигания на ВАЗ-2114 можно избежать, если регулярно проводить профилактические процедуры. К ним относятся:

Периодическое распутывание высоковольтных проводов (связано с сильно увеличенным внутренним сопротивлением, так как это может вывести модуль из строя).
Проверка у свечей искрового промежутка между электродами (если расстояние между электродами изменится, это отразиться на эффективной работе катушек зажигания).

При выявлении неисправных свечей производится их замена, после чего автомобиль будет вновь качественно функционировать.

Электрооборудование
Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг

ВАЗ 2110
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
ВАЗ 2114
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
Лада Приора
- Рулевое управление
- Двигатель
- Подвеска
- Электрооборудование
- Тюнинг
- Тормозная система
- Трансмиссия

Видеопубликации
Фотопоток тюнинга ВАЗ
Руководства по эксплуатации и ремонту

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль только подлежит замене. Если пойти на принцип, выполнить ремонт можно, но на это уйдет куча времени, сил и даже средств.

Оптимальный вариант — приобрести новое устройство. Стоит оно в районе 2-4 тысяч рублей. Все зависит от производителя и состояния. Можно купить совершенное новое, хотя многие отдают предпочтение б/у девайсам. Тут уже выбор за вами.

Устанавливается модуль строго в обратном порядке демонтажа

При этом важно учесть три правила

После установки модуля посмотрите на поверхность устройства. На нем указаны цифры от 1 до 4. Это обозначения номеров цилиндров.
На концах высоковольтников расположены аналогичные цифры — от 1 до 4. Они служат ориентиром для того, чтобы определить, какой высоковольтник к какому гнезду на модуле подключается.
Никаких экспериментов. Все подключается строго в соответствии с отметками — 1 к 1, 2 ко 2 и так далее.

На деле замена модуля зажигания на ВАЗ 2114 реализуется достаточно легко. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, выполняйте проверку устройства прежде чем тратить деньги и менять его на новое. Не факт, что виновником проблем с вашим авто будет именно модуль, на который вы грешите.

Данная таблица позволит вам проверить, правильно ли подключены провода от модуля зажигания к цилиндрам.

Замена модуля

Замена выполняется при помощи шестигранника, головки 10’ и ключей 13’ и 17’.

От аккумулятора нужно отключить клемму «минус».
Затем достать колодку проводов.
Вытащить подписанные высоковольтники.
Снять все крепления к мотору.
После этих действий перед автомобилистом будет открыт неисправный элемент. Достать его можно при помощи шестигранника.

Замена на новый агрегат начинается с подключения высоковольтных проводов. На корпусе должны быть подсказки, но можно воспользоваться и своими. Провода также следует внимательно изучить – на них должны быть пометки, которые указывают номер цилиндра. К примеру, если на проводе стоит цифра «2», значит он предназначен для второго цилиндра. Замена завершена. Теперь нужно завести мотор ВАЗ 2114 и проверить, правильно ли закреплен модуль. При необходимости затянуть крепления.

Расположение модуля ВАЗ 2114 под капотом

Перед тем, как отправиться в автомагазин за новым модулем рекомендуется проверить контакты устройства. Если из строя вышли они, то ремонт можно проделать самостоятельно и не тратиться на новый модуль. Для проверку нужно запустить двигатель на холостом ходу и попробовать надавить изолированным инструментом надавить на крышку модуля. Если двигатель начнет работать нормально, то значит дело в контактах. Работа не сложная, но достаточно кропотливая, при этом понадобиться навык в обращении с паяльником. Для ремонта нужно запастись маленькими и тонкими проводами, лаком, паяльником, отверткой и флюсом для пайки алюминия.

Нужно демонтировать устройство по инструкции, расписанной выше.
Далее следует снять крышку корпуса, для этого нужно надавить отверткой. Если устройство нештатное, то там могут быть болты.
На плате можно увидеть, правильны ли догадки или нет.
Если контакты отошли, то нужно зачистить плату от мелких проводов и заменить на новые.
Может возникнуть проблема с контроллерами транзисторов – они покрыты защитным слоем, который паяльник не берет. Его можно счистить подручными материалами или бор-машинкой.
Мелкие провода нужно заменить.
Финальным шагом будет покрытие мест пайки лаком или силиконом. Подойдет даже лак для ногтей. На этом все.

Замена модуля зажигания гранта

Для того чтобы осуществить демонтаж и замену катушки зажигания для гранты (8 клапанов) потребуется выполнить 5 простых действий:

В связи с тем, что вы будете работать с электрической частью автомобиля, ее питание необходимо обесточить. Для этого достаточно скинуть минусовую клемму автомобильного аккумулятора.
Далее необходимо найти устройство и отключить от него контактную фишку с проводами. Для этого потребуется надавить на специальный фиксатор (защелку), после чего фишка свободно вынимается из разъема устройства.
Теперь отсоедините четыре высоковольтных провода, которые присоединены в гнезда питания катушки. Для того, чтобы отсоединить, ухватитесь за основание провода в районе его непосредственного соединения и потяните на себя. То же самое проделайте и с остальными проводами.
Следующим шагом будет снятие самого модуля. Его корпус располагается на специальном металлическом кронштейне и закреплен при помощи четырех винтов, которые необходимо открутить.
Остается только извлечь модуль зажигания для гранты (8 клапанов).
При обратной установке нового модуля будьте крайне внимательны, соблюдайте порядок подключения высоковольтных проводов (на корпусе устройства имеется специальная маркировка, которая помогает обеспечить правильное присоединение).

Две самые распространенные причины неисправностей

В 90 процентах случаев главными причинами поломки устройства являются:

применение неподходящих высоковольтных проводов. Запомните, что провода необходимо подбирать те, которые соответствуют параметрам самого модуля;
поддельные или бракованные компоненты модуля. К сожалению сегодня, вопрос безопасной покупки оригинальной, не фальсифицированной детали стоит наиболее остро.

Неисправности модуля зажигания ВАЗ 2114

Определить, что в модуле появились неисправности не так сложно. Один из признаков – это снижение мощности двигателя ВАЗ 2114 или ускорение «рывками». При неисправности агрегата мотор при холостом ходе начинает работать прерывисто. Если подобные «симптомы» присутствуют, то необходимо проверить исправность свечей и крепление высоковольтных проводов, так неисправности могут появиться из-за этих элементов.

Проверка ВАЗ 2114 на неисправности должна происходить с соблюдением техники безопасности: руки должны быть в резиновых перчатках, а инструменты изолированы. В случае, когда свечи и провода в полном порядке, требуется замена модуля. Обнаружить его можно под капотом, устройство выдаст себя крупными высоковольтниками, с которых и начинается замена.

Достается модуль достаточно просто, так креплений на нем минимум

Чтобы не ошибиться с подключением проводов, когда будет выполняться замена, желательно воткнуть высоковольтники в свои гнезда, а затем подписать каждый из них. Потом новую катушку зажигания можно будет подключить, ориентируюсь по проводам со старой. На агрегатах современного образца есть нумерация, которая поможет разобраться с подключением. Маркировка будет полезна в том случае, если покупается модуль старого образца без нумерации на выходах.

Неисправности катушки зажигания

К основным видам неисправностей катушки зажигания относятся:

Замыкание между витками любой из обмоток изделия.
Разрыв в электрической цепи первичной или вторичной обмоток.
Изоляционный пробой вторичной обмотки на корпусную часть устройства.
Течь смазки на крышке изделия.
Дефекты на крышке устройства.
Некорректные значения измерительного прибора при замерах значения сопротивления катушки зажигания любой обмотки.

С такими вышеуказанными дефектами катушка подлежит замене. Качественная проверка катушки зажигания подразделяется на несколько тестов. К ним относятся:

тестирование сопротивления изделия в обоих контурах;
тестирование резистентности устройства на «массу» прибора.

Для проведения теста необходимо соблюдение двух условий: температура наружной среды должна быть в диапазоне 20-25 градусов по Цельсию и наличие измерительного прибора – мегомметра. Подсоединяем «крокодильчики» прибора к контактам изделия справа и слева и производим замер в выбранном диапазоне. Резистентность обмотки должно быть в границах 0,4-0,5 Ом. При ином значении измерения катушка зажигания подлежит замене на обновленное изделие.

Для проведения теста необходимо подключить «крокодильчики» к разъему «Б» и к центральному контакту. При определенном ранее температурном значении атмосферы измерительный прибор в заданном регистре должен показывать 4,5-5,5 кОм. Если значение измерения катушки зажигания «девятки» иное, то прибор подлежит замене на обновленное изделие.

Для осуществления теста на резистентность прибора на «массу» один контакт крепится на корпусную часть катушки зажигания ВАЗ 2109, а другой – к каждому выходу изделия поочередно. При проводимых замерах мегомметр должен выдавать значение не ниже 50 мОм в соответствующем регистре. При другом показателе замеров катушка Лады девятой модели подлежит замене на обновленное изделие.

Несмотря на то, что этот комплекс зажигания «девятки» не представляет особой сложности для специалиста, принцип ее действия зиждется на основах электромагнитной индукции и электрических явлений. Это заставляет подходить к ее диагностике с определенным объемом знаний в этих областях.

В теории все получается достаточно просто, однако ряд автолюбителей предлагают альтернативный способ повышения функционала катушки зажигания на «девятку». Они предлагают произвести замену бобины на изделие с номенклатурным номером Б-117, а комплект свечей заменить набором других изделий с индексацией в номере на одноименные, но без литеры «Р». Эти специалисты уверяют о прекрасной надежности этой замены, сообщают, что сохраняются все достоинства бесконтактной системы зажигания. Принимать решение придется собственникам «девяток»!

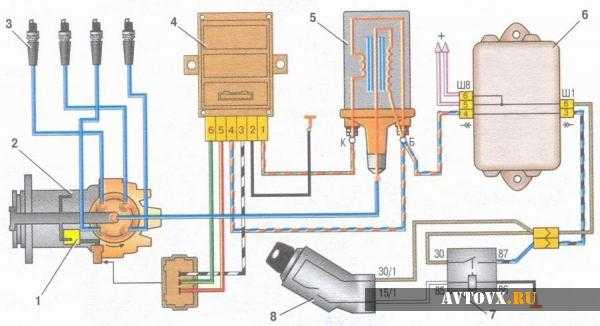

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

Коммутатор;
Свечи;
Датчик распределителя;
Катушки зажигания;
Выключатель;
Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
Запорно-противоугонное устройство;
Датчик Холла;
Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

Снижение надежности работы СЗ, появление сбоев;
Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
Резкое увеличение количества потребляемого топлива;
Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций

Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

Зачистка свечей от образовавшегося нагара или замена элементов;
Проверка проводов на предмет изоляции, качества контактов и крепления;
Контроль момента зажигания, установка момента;
Очистка крышки ротора и датчика распределителя при образовании загрязнений;
Зачистка пластины ротора, электродов боковых клемм СЗ;
Проверка качества фиксации на посадочных местах всех элементов системы;
Проверка креплений проводов.

Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

https://youtube.com/watch?v=A7WQ6fEN1Bg

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

Загрузка …

Модуль зажигания ВАЗ-2114 и его особенности

Модуль зажигания легкового автомобиля специально разработан для усовершенствования запуска автомобильного двигателя. Так как в качестве основных составляющих модуля работают две высоковольтные катушки, то и называют его часто «катушкой зажигания».

Рассмотрим устройство данной детали:

катушки для вырабатывания высокого напряжения;
двухканальный электронный коммутатор;
прочный пластиковый корпус;
низковольтный разъем подачи управляющих импульсов;
выводы для подключения высоковольтных проводов к свечам зажигания.

Основными действующими элементами модуля зажигания являются высоковольтные катушки, которые раздают зажигающую искру на свечи. Это возможно благодаря следующей ее конструкции:

Проводов для передачи высокого напряжения.
Клемм с низким напряжением.
Обмотки на сердечнике – вторичной (для розжига рабочей смеси) и начальной.
Сердечника из электротехнической стали.

Механизм функционирования катушки зажигания заключается в следующем:

электронный блок управления двигателем собирает все сигналы от расположенных на нем датчиков;
ЭБУ формирует управляющий сигнал;
сигнал поступает непосредственно на катушку зажигания;
та, в свою очередь, образует высоковольтное напряжение;
напряжение из катушки поступает на свечу цилиндра двигателя;
топливновоздушная смесь воспламеняется;
производится запуск двигателя.

Найти данную деталь сможет даже неопытный автолюбитель: достаточно проследить путь одного из высоковольтных проводов – от свечи до пластикового корпуса.

В этом корпусе и размещается модуль зажигания.

Типы катушек зажигания

Отличие такой катушки зажигания ВАЗ 2109, купить которую можно в любом специализированном фирменном магазине автомобильных запчастей, состоит в том, что она оснащена особенным клапаном предохранения от превышения значения давления масла в системе. Это аварийное устройство необходимо для сохранения двигателя в функциональном состоянии.

Однако, если так случилось, что клапан выполнил свою функцию, то требуется замена катушек зажигания. Если бы предохранительное устройство отсутствовало в схеме прибора, то катушка зажигания была бы разорвана на части под большим давлением, что создало бы большие проблемы собственнику транспортного средства.

Принципиальную схему катушки ВАЗ 2109 бесконтактного типа можно посмотреть ниже

В последних модификациях «девятки», где установлен двигатель с непосредственным вспрыском топлива, применяется объединенный модуль системы зажигания. В этой модульной системе катушка зажигания инжектор и коммутаторное устройство соединены в единый блок для образования и трансляции искры в цилиндры силовой установки автомобиля. На нашем сайте представлена схема катушки зажигания, которую можно также посмотреть

Здесь также показано, как осуществляется в ВАЗ 2109 подключение катушки зажигания к различным электронным приборам объединенной системы искрообразования.
