Схема системы зажигания автомобилей ВАЗ 2108, 2109, 21099

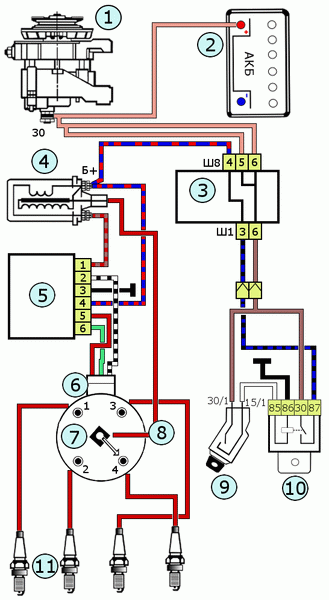

Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099
Элементы системы зажигания автомобилей ВАЗ 2108, 2109, 21099
- Аккумуляторная батарея.
Обеспечивает подачу электрического тока при запуске двигателя.
Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.
- Монтажный блок предохранителей и реле.
Служит для коммутации проводов низкого напряжения, в частности системы зажигания.
- Катушка зажигания.
Выдает ток высокого напряжения на распределитель зажигания.
Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.
Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.
- Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания.
Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).
- Высоковольтные провода (бронепровода).
Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.
- Замок зажигания.
Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.
- Реле зажигания.
Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.
- Свечи зажигания.
Служат для образования искры в цилиндрах двигателя.
