Катушка зажигания ваз 2106 замена

Модуль зажигания

Модуль зажигания — это устройство, предназначенное для преобразования постоянного напряжения бортовой сети в электронные высоковольтные импульсы с последующим их распределением по цилиндрам в определённом порядке.

В инжекторных ВАЗ 2107 модуль зажигания заменил катушку и коммутатор

Конструкция и принцип работы

В конструкцию устройства входят две двухвыводные катушки зажигания (трансформаторы) и два высоковольтных коммутатора. Управление подачей напряжения на первичные обмотки трансформатора осуществляется контроллером на основании полученной от датчиков информации.

Работой модуля зажигания управляет контроллер

В системе зажигания инжекторного двигателя распределение напряжения осуществляется по принципу холостой искры, предусматривающему попарное разделение цилиндров (1–4 и 2–3). Искра образуется одновременно в двух цилиндрах — в цилиндре, в котором подходит к завершению такт сжатия (рабочая искра), и в цилиндре, где начинается такт выпуска (холостая искра). В первом цилиндре происходит возгорание топливно-воздушной смеси, а в четвёртом, где догорают газы, не происходит ничего. После проворачивания коленвала на пол-оборота (180) в процесс вступает вторая пара цилиндров. Поскольку от специального датчика контроллер получает информацию о точном положении коленчатого вала, проблем с искрообразованием и его очерёдностью не возникает.

Расположение модуля зажигания ВАЗ 2107

Модуль зажигания расположен на фронтальной стороне блока цилиндров над масляным фильтром. Он закреплён на специально предусмотренном металлическом кронштейне при помощи четырёх винтов. Идентифицировать его можно по выходящим из корпуса высоковольтным проводам.

Модуль зажигания расположен на фронтальной части блока цилиндров над масляным фильтром

Заводские обозначения и характеристики

Модули зажигания ВАЗ 2107 имеют каталожный номер 2111–3705010. В качестве альтернативы рассматривают изделия под номерами 2112–3705010, 55.3705, 042.3705, 46.01. 3705, 21.12370–5010

Все они имеют примерно одинаковые характеристики, но при покупке модуля следует обращать внимание на объем двигателя, для которого он предназначен

Таблица: технические характеристики модуля зажигания 2111–3705010

Наименование	Показатель
Длина, мм	110
Ширина, мм	117
Высота, мм	70
Масса, г	1320
Номинальное напряжение, В	12
Ток первичной обмотки, А	6,4
Напряжение вторичной обмотки, В	28000
Длительность искрового разряда, мс (не менее)	1,5
Энергия разряда искры, МДж (не менее)	50
Диапазон рабочих температур, С	от -40 до + 130
Примерная цена, руб. (в зависимости от производителя)	600–1000

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

аккумуляторная батарея;
выключатель (замок зажигания с группой контактов);
двухобмоточная трансформирующая катушка;
трамблёр (распределитель с прерывателем контактного типа и конденсатором);
провода высокого напряжения;
свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

аккумулятор;
выключатель;
первичная обмотка катушки (низковольтная);
прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

вторичная обмотка катушки (высоковольтная);
распределитель;
свечи зажигания;
высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

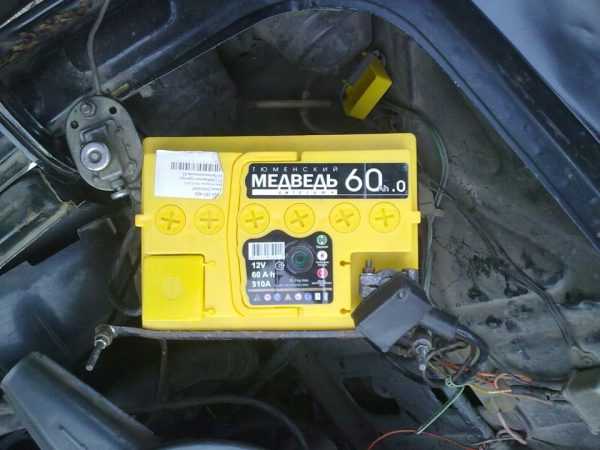

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

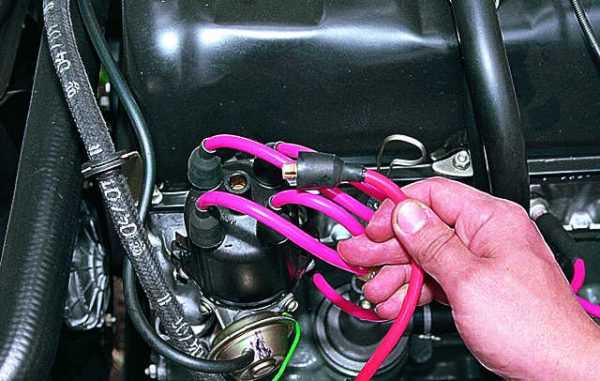

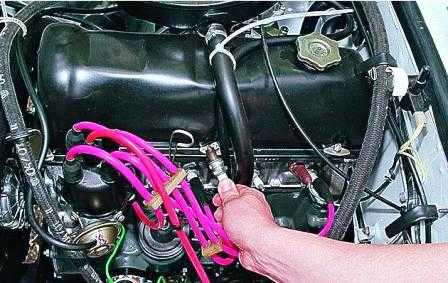

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Проверка бесконтактного трамблёра

Если «шестёрка» оснащена бесконтактной системой зажигания, то проверка таких элементов, как свечи, катушка, и ВВ провода выполняется таким же образом, как и с контактной. Отличия заключаются в проверке коммутатора и датчика Холла, установленного вместо контактов.

Датчик Холла

Наиболее простой способ диагностики датчика Холла — установить заведомо рабочий элемент. Но поскольку деталь не всегда может оказаться под рукой, приходится искать другие возможные варианты.

Проверка снятого датчика

В процессе проверки определяется напряжение на выходе датчика. Исправность снятого с машины элемента определяем согласно представленной схеме, подавая напряжение в пределах 8–14 В.

Схема для проверки снятого датчика Холла: 1 — распределитель зажигания; 2 — резистор 2 кОм; 3 — вольтметр с пределом шкалы не менее 15 В и внутренним сопротивлением не менее 100 кОм; 4 — штепсельный разъём, присоединяемый к датчику распределителя зажигания

Помещая в зазор датчика отвёртку, напряжение должно меняться в пределах 0,3–4 В. Если трамблёр был снят полностью, то прокручивая его вал, измеряем напряжение таким же образом.

Проверка датчика без снятия

Работоспособность датчика Холла можно оценить без демонтажа детали с автомобиля, воспользовавшись приведённой схемой.

Схема для проверки датчика Холла на автомобиле: 1 — распределитель зажигания; 2 — переходный разъём с вольтметром, имеющим предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 — штепсельный разъём, присоединяемый к датчику распределителя зажигания; 4 — жгут проводов автомобиля

Суть проверки сводится к подключению вольтметра к соответствующим контактам на разъёме датчика. После этого включаем зажигание и специальным ключом проворачиваем коленвал. Присутствие напряжения на выходе, которое соответствует приведённым выше значениям, укажет на исправность элемента.

Видео: диагностика датчика Холла

Коммутатор

Поскольку от коммутатора также зависит образование искры, поэтому необходимо знать, каким образом можно проверить и это устройство.

Одной из причин отсутствия искры на свечах может быть неисправный коммутатор

Можно приобрести новую деталь либо выполнить следующую последовательность действий, используя контрольную лампочку:

Откручиваем гайку и снимаем провод коричнево цвета с контакта «К» катушки.
В получившийся разрыв цепи подключаем лампочку.
Включаем зажигание и несколько раз прокручиваем стартером. При исправном коммутаторе лампочка загорится. В противном случае диагностируемый элемент нужно будет заменить.

Видео: проверка коммутатора системы зажигания

Работоспособность систем и узлов ВАЗовской «шестёрки» нужно постоянно контролировать. Возникновение проблем с искрообразованием не останется незамеченным. Для поиска неисправностей и их устранения не потребуются специальные инструменты и навыки. Минимального набора, состоящего из ключей, отвёртки и лампочки, для диагностики и ремонта будет вполне достаточно. Главное, знать и понимать, как образуется искра, и какие элементы системы зажигания могут повлиять на её отсутствие либо плохое качество.

Проверка катушки зажигания на предмет неисправностей

Какие же неисправности катушки зажигания ВАЗ 2106 можно определить методом проверки? Если исключить такие дефекты, как неустойчивый контакт изделия с электропроводкой вследствие слабых креплений, то основной неисправностью катушки зажигания является слабая искра, которая не может «пробить» зазор больше, чем 5 мм. Рабочая катушка зажигания в исправном состоянии должна «пробить» зазор около 15 мм. В ином случае, «бобина» считается неисправной.

Обычная проверка катушки зажигания проводится на изделии, находящемся в электрической цепи транспортного средства. Основная цель проводимых мероприятий — замер показателей сопротивления катушки зажигания ВАЗовской «шохи», а именно — измерения величин резистентности всех обмоток и изоляционного сопротивления на массу.

Порядок работы:

Отсоединяем отрицательный провод от АКБ.
Снимаем элементы электропроводки от выходных контактов катушки.
Для проведения работ по ремонту необходимо обзавестись набором обычных слесарных инструментов, мегомметр или другой аналогичный прибор.
Проводим измерения сопротивления обмотки первичного типа, для этого контакты мегомметра подсоединяем к выводам низкого напряжения, которые следует почистить от загрязнений. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 0,43±0,04 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 0,42±0,05 Ом.
Затем тестируем сопротивление обмотки вторичного типа, т.е. концевик мегомметра подключаем на выход «Б» изделия, а другой вывод подсоединяем на контакт высокого напряжения. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 4,08±0,40 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 5,00±1,00 Ом.
И на финишной стадии необходимо протестировать изоляционное сопротивление на массу, т.е. первый выход мегомметра подсоединяем к корпусной части изделия, а второй по очереди к трем выводным контактам — 2 каналам низкого напряжения и 1 каналу высокого напряжения. Все измерения мегомметра должны быть не ниже 50 Мегаом. При иных показателях замеров требуется провести замену изделия.

Что касается катушки зажигания ВАЗ 2106 инжектор, то в моторах такого типа не применяется прерыватель-распределитель. Здесь используются 2 катушки зажигания, которые размещаются на крышке ГБЦ. Напряжение сети тестирует специальный контроллер. Применяются катушка зажигания с номерами по номенклатуре 3012.3705 или 406.3705.

Чаще всего эти изделия становятся неисправными по причинам перегрева или замыкания между витками обмоток, из-за эксплуатации силовой установки с чрезмерными в сторону увеличения зазорами свечей для искры или отсутствия контактов в сочленениях проводов высокого напряжения.

Проверка катушек без демонтажа проводится 2 способами. Для их проведения понадобятся мегомметр и набор ключей:

Первый способ. Снимаем наконечник с рабочей свечи, устанавливаем в него в него другую свечу, подводим к корпусу блока и осуществляем пуск при помощи стартера. Если искра есть, то изделие исправно.
Второй способ. Проверка осуществляется специальным прибором для диагностики наличия свечи. Отсоединяем от изделия высоковольтные провода высокого напряжения и подсоединяем прибор для диагностики. Проворачиваем коленвал агрегата с помощью стартера, при этом в устройстве разряда электроприбора должна показаться искра.

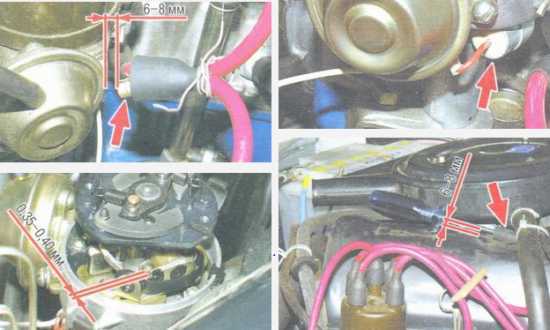

Проверка изделия путем измерения зазора провода высокого напряжения к «массе» не проводится, т.к. контроллер может стать неисправным.

Часто причиной исчезновения искры на свечах является неисправность катушка зажигания (КЗ). В статье рассказывается об устройстве, как проверить катушку зажигания ВАЗ 2106, ее неисправности и как их устранить.

Как заменить катушку зажигания на Ваз 2106 своими руками (фотоотчет)

Для замены на автомобиле ваз 2106 катушки зажигания вам потребуются ключи «на 8» и «на 10».

Отверните гайку вывода «1» («ОЕ») катушки зажигания, снимите пружинную шайбу и наконечники проводов.
Отверните гайку вывода «1» («ОЕ») катушки зажигания, снимите пружинную шайбу и наконечники проводов.
Отверните гайку вывода «16» («+Б») катушки зажигания, снимите пружинную шайбу и наконечник провода.

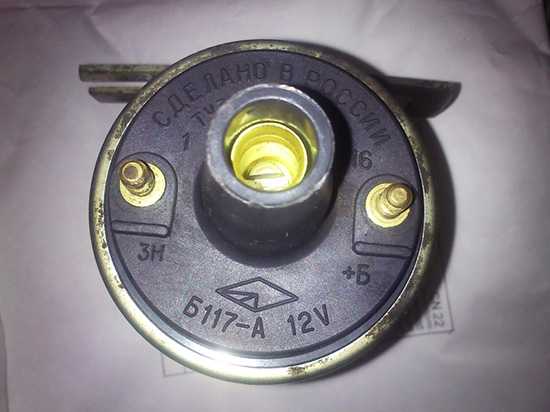

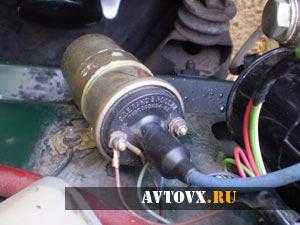

Катушка зажигания Б117-А установлена в левом переднем углу подкапотного пространства и закреплена на брызговике двумя гайками.
Отверните две гайки крепления катушки, снимите наконечники проводов и снимите катушку зажигания.
Проверьте сопротивление обмоток и изоляции. Сопротивление первичной обмотки при 20 °С должно составлять 3,07-3,5 Ом, вторичной обмотки – 5400-9200 Ом. Сопротивление изоляции на «массу» должно быть не менее 50 МОм. Если показатели не соответствуют приведенным, замените катушку зажигания.
Установите на автомобиль ваз 2106 новую катушку зажигания в порядке, обратном снятию.

Установка угла опережения

После проведения ремонтных работ либо замены распределителя зажигания на «копейке» необходимо выставить правильный угол опережения зажигания

Поскольку сделать это можно разными методами, рассмотрим наиболее распространённые из них, при этом важно знать, в каком порядке работают цилиндры: 1–3-4–2, начиная от шкива коленчатого вала

По лампочке

Этот способ подойдёт, если под рукой нет специальных приспособлений. Понадобится всего лишь лампа на 12 В, например, от поворотников или габаритов с припаянными к ней двумя проводками с зачищенными концами и ключ на 38 и 13. Регулировка выполняется следующим образом:

Выкручиваем свечной элемент первого цилиндра.
Проворачиваем коленвал ключом на 38 до того момента, когда начнётся такт сжатия в первом цилиндре. Чтобы это определить, отверстие под свечу можно прикрыть пальцем, а при возникновении усилия начнётся сжатие.
Устанавливаем метки на шкиве коленчатого вала и крышке привода ГРМ друг напротив друга. Если авто эксплуатируется на 92-м бензине, то следует выбирать среднюю метку.
Демонтируем крышку распределителя зажигания. Бегунок должен смотреть в сторону первого цилиндра на крышке.
Ослабляем гайку, удерживающую механизм.
Подсоединяем провода от лампочки на массу и контакт трамблёра.
Включаем зажигание.
Проворачиваем распределитель до того момента, пока лампа не загорится.
Зажимаем крепление трамблёра, ставим на место крышку и свечу.

Независимо от способа установки зажигания в завершение процесса я проверяю работу мотора в движении. Для этого разгоняю авто до 40 км/ч и резко нажимаю на газ, при этом двигатель должен быть прогрет. При правильно выставленном зажигании должна появиться детонация и буквально сразу же исчезнуть. Если зажигание раннее, детонация не пропадёт, поэтому трамблёр нужно слегка повернуть влево (сделать позже). При отсутствии детонации распределитель следует повернуть вправо (сделать раньше). Таким образом, можно точно отрегулировать зажигание по поведению двигателя в зависимости от применяемого топлива и его качества.

Видео: выставление зажигания на ВАЗ по лампочке

По стробоскопу

Стробоскопом зажигание можно выставить точно, при этом не потребуется снимать крышку на самом трамблёре. Если вы приобрели или позаимствовали этот прибор, то настройку выполняют в следующем порядке:

Ослабляем крепление распределителя.
Минус стробоскопа подключаем на массу, плюсовой провод на низковольтную часть катушки зажигания, а зажим на ВВ кабель первого цилиндра.
Запускаем мотор и включаем прибор, направляя его на шкив коленвала, при этом отобразится метка, соответствующая моменту зажигания.
Прокручиваем корпус регулируемого устройства, добиваясь совпадения рисок на шкиве коленвала и на передней крышке мотора.
Обороты двигателя должны быть около 800–900 об/мин. Если нужно, регулируем их соответствующими винтами на карбюраторе, но поскольку на ВАЗ 2101 тахометр отсутствует, выставляем минимально устойчивые обороты.
Зажимаем крепление распределителя.

Видео: настройка зажигания по стробоскопу

На слух

Если возникла необходимость настроить зажигание, но лампочки либо специального прибора под рукой не оказалось, регулировку можно выполнить на слух. Работа проводится на прогретом моторе в такой последовательности:

Слегка отворачиваем крепление распределителя и потихоньку вращаем его вправо или влево.
При больших углах мотор будет глохнуть, при малых — набирать обороты.
В ходе вращения добиваемся стабильных оборотов в пределах 800 об/мин.
Крепим трамблёр.

Видео: регулировка зажигания на «классике» на слух

Несмотря на кажущуюся сложность системы зажигания, определить неполадку, а также отрегулировать образование и распределение искры в нужный момент можно своими руками. Для этого необходимо ознакомиться с пошаговыми инструкциями и следовать им в процессе поиска проблем, их устранения, а также проведения регулировочных работ.

Контактный трамблёр

Стабильная работа двигателя невозможна без своевременного сгорания рабочей смеси. Одним из основных узлов в системе зажигания является трамблёр, или распределитель зажигания, на который возлагаются следующие функции:

посредством разъединения контактов в устройстве задаётся начало искрообразования;
распределяется сформированное в катушке зажигания высокое напряжение на нужную свечу;
изменяется начало момента образования искры;
обеспечивается накопление и разряд энергии в катушке.

Трамблёр ВАЗ 2101 состоит из следующих элементов: 1 — пружинный держатель крышки; 2 — вакуумный регулятор опережения зажигания; 3 — грузик; 4 — штуцер подвода разрежения; 5 — пружина; 6 — ротор (бегунок); 7 — крышка трамблёра; 8 — центральный электрод с клеммой для провода от катушки зажигания; 9 — боковой электрод с клеммой для провода к свече зажигания; 10 — центральный контакт ротора (бегунка); 11 — резистор; 12 — наружный контакт ротора; 13 — опорная пластина регулятора опережения зажигания; 14 — провод, соединяющий распределитель зажигания с выводом первичной обмотки катушки зажигания; 15 — контактная группа прерывателя; 16 — корпус трамблёра; 17 — конденсатор; 18 — валик трамблёра

Трамблёр называется контактным потому, что в таком устройстве цепь низкого напряжения, которое подаётся на катушку зажигания, разрывается посредством контактной группы. Вал распределителя приводится в движение от соответствующих механизмов мотора, в результате чего искра подаётся на нужную свечу в определённый момент времени.

Проверка

Чтобы работа силовой установки была стабильной, периодическая проверка трамблёра является необходимостью. Основными элементами узла, которые подлежат диагностике, являются крышка, бегунок и контакты. Определить состояние этих деталей можно при визуальном осмотре. На бегунке не должно быть следов подгорания, а резистор должен иметь сопротивление в пределах 4–6 кОм, что можно определить мультиметром.

Бегунок трамблёра не должен быть подгоревшим, а резистор должен иметь сопротивление 4–6 кОм

Крышка распределителя подлежит очистке и осмотру на предмет выявления трещин. Подгоревшие контакты крышки зачищают, а при обнаружении трещин деталь меняют на целую.

Крышка распределителя не должна иметь трещин и сильно подгоревших контактов

Контакты трамблёра также осматривают, зачищают мелкой наждачкой от подгорания и регулируют зазор. При сильном износе их также заменяют. В зависимости от сложившейся ситуации может потребоваться более детальная диагностика, в ходе которой могут быть выявлены иные неполадки.

При сильном износе контактов прерывателя их нужно заменить

Регулировка зазора контактов

Расстояние между контактами на стандартном трамблёре ВАЗ 2101 должно быть 0,35–0,45 мм. При отклонениях система зажигания начинает сбоить, что отражается на неправильной работе мотора:

мощность не развивается;
машина дёргается;
потребление топлива увеличивается.

Неполадки с прерывателем происходят из-за того, что контакты работают постоянно. Поэтому регулировку приходится делать довольно часто, примерно раз в месяц. Процедура проводится плоской отвёрткой и ключом на 38 в следующем порядке:

На заглушённом моторе снимаем с трамблёра крышку.
Вращаем коленвал специальным ключом и устанавливаем кулачок прерывателя в положение, при котором контакты будут максимально разомкнуты.
Оцениваем зазор между контактами щупом. Если он не соответствует необходимому значению, то ослабляем соответствующие крепёжные винты.
Вставляем плоскую отвёртку в паз «б» и поворачиваем стойку прерывателя на нужную величину.
По окончании регулировки заворачиваем крепёжные и регулировочный винт.

Проверка системы зажигания ВАЗ-2106

Приготовьте крестовую и плоскую отвертки, контрольную лампу или тестер, резиновые перчатки и пассатижи. Перед тем как проверять контактное зажигание, включите стояночный тормоз или установите колодки под колеса автомобиля.

Сначала тщательно проверьте целостность всех элементов системы, а также надежность подключения высоковольтных проводов на всех участках. Они должны быть плотно посажены в соответствующие контакты.
Включите зажигание и проверьте поступление тока в систему. Для этого подключите один провод лампы или тестера к массе, а второй к контакту «+Б» катушки. Лампа должна гореть, а тестер показывать напряжение более 11 В. Выключите зажигание.

Чтобы протестировать высоковольтный провод, наденьте резиновые перчатки и вытащите из крышки трамблера центральный провод. Установите в наконечник кабеля рабочую свечу, а затем прижмите ее к массе металлической частью. Включением зажигания проверните коленвал. Если при этом на свече есть разряд, то провод исправен. В том случае, когда искры нет, нужно искать причину неисправности в трамблере.
Чтобы проверить работоспособность трамблера, снимите крышку и осмотрите ее на предмет каких-либо повреждений, а также целостности угольного контакта. При обнаружении дефектов, следует заменить крышку новым аналогом.
Посмотрите на ротор распределителя. Бегунок не должен иметь никаких повреждений. Иногда корпус ротора может пробивать на массу. Проверьте также работоспособность помехоподавляющего сопротивления, установленного в роторе. При появлении малейших сомнений, рекомендуется заменить ротор.

После этого необходимо проконтролировать наличие зазора между контактами МП. Сначала установите коленвал с помощью специального ключа в положение, при котором верхний торец кулачка вала трамблера будет находиться точно по центру текстолитовой подушки рычажка вращающего контакта. Замерьте зазор между контактами МП, его заданная величина 0,35-0,4 мм. При необходимости выполните соответствующую регулировку. После этого проверьте величину угла опережения.
После выполнения вышеперечисленных действий и устранения выявленных неполадок или замены поврежденных компонентов запустите двигатель. Если в этом случае мотор не заработал, попробуйте заменить конденсатор, который находится в прерывателе.

Полезные советы

Если вышло из строя помехоподавляющее сопротивление, установленное в роторе трамблера, его можно временно заменить пружиной от обычной шариковой ручки.
Что делать, если в пути обнаружена поломка замка зажигания или обрыв проводки и в итоге питание не поступает к катушке зажигания? В этом случае можно доехать к ближайшему сервисному центру, подключив аварийную подачу питания с помощью дополнительного провода. Один конец его соедините с плюсовой клеммой аккумулятора, а второй с клеммой «+Б» катушки. Однако при этом следите, чтобы не было искрения. Если появляются сильные искровые разряды, сразу отключите провод. Значит, проблема с проводкой и этот вариант не подойдет.

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.

На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

Отсутствует искра на свечах;
На ВВ-проводах нет тока;
Визуальные дефекты (трещины и сколы на корпусе катушки);
Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

Необходимо отключить провода от клемм катушки зажигания.
И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

Торцевые головки на “8” и “10”;
Новая катушка зажигания.

Собственно сам процесс замены:

Первым делом снимаем “-” клемму с АКБ.
Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Как поменять радиатор печки ВАЗ

Регулятор напряжения трехуровневый на ваз 2114

Замена ШРУСа на автомобилях ВАЗ своими руками

Электросхема ваз приора инжектор 16 клапанов

Проверка работоспособности генератора на автомобилях ВАЗ

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Расход бензина ваз 2112, город, трасса, смешанный цикл

Какие амортизаторы поставить на ваз 2107

Катушка зажигания

Катушка зажигания выполняет функцию повышающего трансформатора, увеличивая напряжение с 12 вольт до 24 и более киловольт. В автомобилях ВАЗ 2107 с бесконтактным зажиганием применяется катушка типа 27.3705. Такими же трансформаторами оснащались все карбюраторные «Самары».

Катушка зажигания увеличивает бортовое напряжение до нескольких киловольт для формирования искры, поджигающей топливную смесь в камере сгорания

Таблица: технические характеристики трансформаторной катушки типа 27.3705

Характеристики	Показатели
Рабочее напряжение, В	12
Напряжение на выходе, кВ	22
Величина сопротивления первичной обмотки, Ом	0,45–0,5
Величина сопротивления высоковольтной обмотки, кОм	5–5,5
Индуктивность, мГн	3,9
Время роста вторичного напряжения до 15 кВ, мкс	не более 21
Энергия разряда, мДж	60
Длительность разряда, мс	2
Вес, г	860
Температурный диапазон, С	-40 — +85

Расположение катушки

В «семёрках» катушка зажигания установлена в моторном отсеке слева. Обычно она закреплена на специальном кронштейне под расширительным бачком. Иногда автовладельцы переносят катушку в более безопасное место, например, на моторный щит, чтобы уберечь её от воздействия влаги и технологических жидкостей. Найти катушку можно по центральному высоковольтному проводу, который соединяет её с крышкой трамблёра.

Четыре высоковольтных провода с крышки трамблёра уходят на свечи, а центральный — на катушку зажигания

Неисправности катушки и их признаки

Из всех узлов системы зажигания катушка считается наиболее надёжным узлом. Её ресурс неограничен, но случается, что выходит из строя и она. Основные причины неисправности трансформатора — перегорание или замыкание в обмотках. Если такое происходит, искра пропадает вообще, ведь на трамблёр перестаёт подаваться напряжение.

Способы проверки катушки зажигания ВАЗ 2107

Проверить катушку на работоспособность можно двумя методами: грубым и точным. В первом случае необходимо:

Отсоединить конец центрального провода от крышки распределителя и вставить в наконечник заведомо исправную свечу зажигания.
Положить провод со свечой так, чтобы юбка свечи касалась «массы» автомобиля.
Попросить помощника сесть за руль и запустить стартер.

При исправной катушке между электродами свечи будет наблюдаться искрение

Обратите внимание на саму искру. Она должна быть устойчивой и иметь светло-голубой оттенок

Если же искры нет, необходимо произвести более точную диагностику, так как в этом может быть виновна не только катушка, но и коммутатор, и датчик Холла, и замок зажигания.

Для точной проверки катушки потребуется омметр или мультиметр с функцией измерения сопротивления. Порядок проверки следующий:

При помощи ключа на 13 мм откручиваем гайки крепления катушки к кронштейну. Отсоединяем от неё все провода и снимаем с автомобиля.
Очищаем корпус от грязи и пыли.
Включаем омметр в диапазоне измерений 0–20 Ом.
Щупы прибора подключаем к боковым клеммам катушки (выводы обмотки низкого напряжения), смотрим на показания. Они должны быть в пределах 0,45–0,5 Ом.
Для проверки целостности вторичной обмотки один щуп омметра подключаем к центральному выводу, а второй — к клемме с маркировкой «+Б». Переключаем прибор в диапазон 0–20 кОм и смотрим на показания. У рабочей катушки сопротивление вторичной обмотки должно быть в пределах 5–5,5 кОм.

Если показания прибора отличаются от указанных, катушку необходимо заменить.
