Причины выхода из строя
Причин выхода из строя катушки зажигания множество. Наиболее частая – внутреннее короткое замыкание. Когда катушка перегревается, например, из-за повышенного температурного режима работы двигателя (бедная смесь, неисправная система охлаждения), нарушается изоляция. К перегреву катушки ведет и использование изношенных свечей, в которых возник внутренний зазор из-за износа токопроводящего стеклогерметика. Кроме того, обратные газы и пробой изолятора пагубно влияют на состояние резинового наконечника катушки зажигания.
На фото представлена неисправная катушка зажигания Ваз 2106
Давайте рассмотрим наиболее частые причины выхода из строя катушки зажигания Ваз 2106:
- Естественный износ. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.
- Электрический пробой. Разберемся, почему пробивает катушку зажигания. Со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода.
- Перегрев. В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.
- Механическая нагрузка. Крепление катушки должно быть штатное. Некоторые автолюбители пренебрегают этим требованиям, «подвешивая» ее на самодельные конструкции.
- Износ свечей, высоковольтных проводников. Несмотря на то, что в схеме имеется ограничивающее сопротивление, износ свечей и высоковольтных проводников может вызвать в них электрический пробой. Тогда увеличивается ток нагрузки, бобина может перегреться.
- Неисправность реле регулятора напряжения генератора. Иногда приводит к повышению напряжения бортовой сети автомобиля, выходу из строя электронного усилителя (коммутатора).
- Неисправность контактной группы замка, электронного коммутатора. Если во время стоянки на катушку постоянно подается напряжение +12 Вольт в случае нештатного замыкания контактной группы замка, устройство может перегреться и выйти из строя. Такая же ситуация возможна в случае неисправности коммутатора.
Предпосылки поломки
В ситуациях наличия неисправности владельцы ваз 2107 заменяют свечи. Старые заводские свечи обычно заменяют на иpидиeвыe свечи фиpм NGK или Denzo. Не стоит забывать, здесь подходят только те свечи, которые предназначены соответственному типу впрыска.
Тип системы зажигания не менее важен в определении параметров свечи зажигания. Часто подобная манипуляция не дает особых улучшений ( свечи характеризуются достаточно длительным сроком службы), поэтому бесконтактная система зажигания подвергается к полной диагностике.
Диагностика того как протекает работа модуля зажигания и каждой отдельно взятой катушки осуществляется при помощи специального прибора, который именуется мультиметр или омметр. Его функциональная задача заключается в том, чтобы показать значение напряжения, которое подает модуль зажигания. В результате диагностики можно выявить источник потери тока в цепи, соответственно и характер неисправности. В целях облегчения кропотливой работы рекомендуется перед началом процесса демонтировать модуль наружу.
Бесконтактная система зажигания предусматривает проверку на наличие замыкания
Сперва уделяют внимание обмотке катушки. Чтобы приступить к работе, подсоединяют мультиметр, которым определяется значение сопротивления
Существует рекомендация, которая касается смазки наконечника высоковольтного провода: здесь используется специальное средство для ВАЗ 2107 либо технический вазелин.
- модуль отсоединяется от наконечников;
- один вывод прибора подключается к центральному контакту, который имеет катушка;
- другой вывод прибора подключается к массе.
Процесс проверки вторичных обмоток модуля включает:
Ориентируются здесь на показатель, значение которого будет не менее, чем 7 Ом. Рекомендация: при несоответствии указанному показателю хотя бы одной катушки требуется замена модуля в целом иначе избежать неисправности системы с ВАЗ 2107, где используется инжектор, не получится.
Катушка зажигания ваз 2107 расположена в подкапотном пространстве с левой стороны двигателя и крепится двумя гайками к кузову. Катушка зажигания является независимым элементом электрооборудования автомобиля преобразующая ток низкого напряжения в ток высокого напряжения до 10-20кВ, которого должно быть достаточно для пробоя зазора на свечах зажигания и достаточного для воспламенения горючей массы. Катушка является неразборной, а значит в случае выхода из строя не поддается ремонту и требуется замена на новую.
Катушка зажигания — это трансформатор, состоящий из внутреннего магнитопровода, первичной и вторичной обмотки, а так же наружного магнитопровода, соединенного с распределителем зажигания.
Для снятия катушки потребуется гаечный ключ на десять и восемь, так же отсоедините аккумуляторную батарею.
- Отсоедините от катушки центральный магнитопровод.
- Отверните гаечным ключом две гайки крепления питающих проводов.
- Торцовым ключом на десять отверните две гайки крепления катушки к кузову автомобиля, снимите провод массы и снимите катушку со шпилек.
На этом работы по снятию катушки зажигания ваз 2107 завершены. Прежде чем менять ее на новую, необходимо удостоверится в ее неработоспособности, для этого потребуется мультиметр. Перед проверкой, тщательно зачистите от грязи и оксидов выводы первичной обмотки на корпусе катушки (две шпильки, к которым крепятся провода питания).

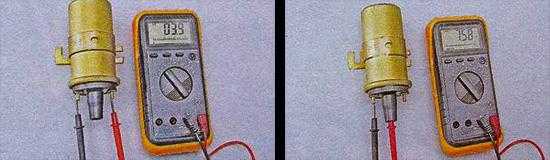

- Для начала проверим сопротивление первичной обмотки. Для этого подключаем клеммы омметра к выводам первичной обмотки (две шпильки на корпусе) и делаем замер. В зависимости от типа проверяемой катушки сопротивление должно быть: Б-117А = 3-3.5 Ом; 27.3705 = 0,45-0,5Ом.
- Теперь проверяем сопротивление в цепи вторичной обмотки. Для этого один щуп омметра подключаем к выводу высоковольтного провода, а второй оставляем на выводе первичной обмотки. Сопротивление должно быть равным: Б-117А = 7,4-9,2 кОм; 27.3705 = 5-0,5кОм.
На этом ремонтные работы по снятию и проверке катушки зажигания ваз 2107 завершены. Если после проведения проверки найдены отклонения от нормы, то катушку рекомендуется заменить на новую.
Источники
- http://semerkavaz.ru/ehlektrooborudovanie/zamena-i-regulirovka-modulya-zazhiganiya-na-vaz-2107/
- http://autodont.ru/system-of-ignition/rabota-s-modulem-zazhiganiya
- http://remont-vaz2106.ru/katushka-zazhiganiya-vaz-2107
Проверка катушки зажигания на предмет неисправностей
Какие же неисправности катушки зажигания ВАЗ 2106 можно определить методом проверки? Если исключить такие дефекты, как неустойчивый контакт изделия с электропроводкой вследствие слабых креплений, то основной неисправностью катушки зажигания является слабая искра, которая не может «пробить» зазор больше, чем 5 мм. Рабочая катушка зажигания в исправном состоянии должна «пробить» зазор около 15 мм. В ином случае, «бобина» считается неисправной.
Обычная проверка катушки зажигания проводится на изделии, находящемся в электрической цепи транспортного средства. Основная цель проводимых мероприятий — замер показателей сопротивления катушки зажигания ВАЗовской «шохи», а именно — измерения величин резистентности всех обмоток и изоляционного сопротивления на массу.
Порядок работы:
- Отсоединяем отрицательный провод от АКБ.
- Снимаем элементы электропроводки от выходных контактов катушки.
- Для проведения работ по ремонту необходимо обзавестись набором обычных слесарных инструментов, мегомметр или другой аналогичный прибор.
- Проводим измерения сопротивления обмотки первичного типа, для этого контакты мегомметра подсоединяем к выводам низкого напряжения, которые следует почистить от загрязнений. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 0,43±0,04 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 0,42±0,05 Ом.
- Затем тестируем сопротивление обмотки вторичного типа, т.е. концевик мегомметра подключаем на выход «Б» изделия, а другой вывод подсоединяем на контакт высокого напряжения. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 4,08±0,40 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 5,00±1,00 Ом.
- И на финишной стадии необходимо протестировать изоляционное сопротивление на массу, т.е. первый выход мегомметра подсоединяем к корпусной части изделия, а второй по очереди к трем выводным контактам — 2 каналам низкого напряжения и 1 каналу высокого напряжения. Все измерения мегомметра должны быть не ниже 50 Мегаом. При иных показателях замеров требуется провести замену изделия.
Что касается катушки зажигания ВАЗ 2106 инжектор, то в моторах такого типа не применяется прерыватель-распределитель. Здесь используются 2 катушки зажигания, которые размещаются на крышке ГБЦ. Напряжение сети тестирует специальный контроллер. Применяются катушка зажигания с номерами по номенклатуре 3012.3705 или 406.3705.
Чаще всего эти изделия становятся неисправными по причинам перегрева или замыкания между витками обмоток, из-за эксплуатации силовой установки с чрезмерными в сторону увеличения зазорами свечей для искры или отсутствия контактов в сочленениях проводов высокого напряжения.
Проверка катушек без демонтажа проводится 2 способами. Для их проведения понадобятся мегомметр и набор ключей:
- Первый способ. Снимаем наконечник с рабочей свечи, устанавливаем в него в него другую свечу, подводим к корпусу блока и осуществляем пуск при помощи стартера. Если искра есть, то изделие исправно.
- Второй способ. Проверка осуществляется специальным прибором для диагностики наличия свечи. Отсоединяем от изделия высоковольтные провода высокого напряжения и подсоединяем прибор для диагностики. Проворачиваем коленвал агрегата с помощью стартера, при этом в устройстве разряда электроприбора должна показаться искра.
Проверка изделия путем измерения зазора провода высокого напряжения к «массе» не проводится, т.к. контроллер может стать неисправным.
Часто причиной исчезновения искры на свечах является неисправность катушка зажигания (КЗ). В статье рассказывается об устройстве, как проверить катушку зажигания ВАЗ 2106, ее неисправности и как их устранить.
Распределитель
На моделях ВАЗ 2101 до 1980 года использовался распределитель (трамблер) модели Р-125Б. Особенностью его являлось отсутствие вакуумного регулятора, имелся только октан-корректор механического типа, позволяющим незначительно менять угол опережения зажигания (ОЗ).
Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.
Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.
Состоит он из вращающегося ротора и неподвижных сегментов, располагающихся в пластиковой крышке. На роторе имеются два контакта – центральный и боковой, между ними закреплен помехоподавляющий резистор. Сверху к центральному контакту прижимается графитовый электрод, для лучшего контакта поджимание осуществляется пружинкой.
Работает распределитель так:
напряжение от вторичной обмотки подается на ротор, далее через искровой промежуток примерно в 0,5 мм попадает в один из сегментов крышки трамблера, затем по проводам высокого напряжения к свече, которая и обеспечивает появление искры.
Прерыватель обеспечивает размыкание электрической цепи в нужный момент. В конструкцию его входит кулачковая шайба с гранями и контактная стойка. Грани кулачковой шайбы имеют особую форму, чтобы достигалось быстрое размыкание контактов, плавное их замыкание и отсутствие дребезжания.
Кулачек вращаясь, попеременно замыкает и размыкает контакты, тем самым прерывает подачу напряжения на первичную цепь катушки.
Прерыватель и распределитель должны работать синхронно с кривошипно-шатунным механизмом. Для обеспечения синхронизации кулачковая шайба и ротор располагаются на одном валу, и получают привод от распределительного вала.
Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.
К верхней части втулки кулачка приварена пластина с подвижными грузками. При увеличении оборотов колен. вала грузы за счет центробежной силы раздвигаются, проворачивая пластину вместе с кулачком в сторону вращения вала. Это обеспечивает более раннее размыкание контактов (увеличение угла ОЗ).
Вакуумный регулятор – производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.
Прикреплен он к распределителю, и включает корпус и крышку. Корпус разделён пластичной мембраной на две полости, одна из полостей соединена с задроссельным пространством в карбюраторе, а вторая — с атмосферой. Мембрана посредством тяги может воздействовать на прерыватель.
При снижении нагрузки уменьшается наполнение цилиндров горючей смесью и давление при воспламенении, а это требует увеличения угла ОЗ. Для этого мембрана изгибается (под воздействием разности давления) и проворачивает прерыватель на нужный угол.
Проверка контактного трамблёра
Необходимость проверки прерывателя-распределителя появляется в том случае, если с искрообразованием возникли проблемы, а в ходе диагностики элементов системы зажигания неполадку выявить не удалось.
Крышка и ротор
В первую очередь осматриваем крышку и ротор устройства. Проверка состоит из следующих шагов:
-
Демонтируем крышку распределителя и осматриваем её внутри и снаружи. На ней не должно быть трещин, сколов, выгоревших контактов. При обнаружении повреждений деталь подлежит замене.
- Угольный контакт проверяем путём надавливания пальцем. Он должен легко нажиматься.
-
Проверяем изоляцию ротора на пробой, располагая ВВ провод от катушки возле электрода ротора и замыкая вручную контакты трамблёра, предварительно включив зажигание. Если между кабелем и электродом появляется искра, ротор считается неисправным.
Контактная группа
Основными неисправностями контактной группы распределителя зажигания являются подгоревшие контакты и неправильный зазор между ними. В случае подгорания контакты зачищают мелкой наждачной бумагой. При сильном повреждении лучше их заменить. Что касается самого зазора, то для его проверки необходимо снять крышку прерывателя-распределителя и провернуть коленвал мотора, чтобы кулачок на валу трамблёра максимально разомкнул контакты. Щупом проверяем зазор и если он отличается от нормы, то производим регулировку контактов путём отворачивания соответствующих винтов и перемещения контактной пластины.
Конденсатор
Если на трамблёре вашей «шестёрки» установлен конденсатор, то иногда деталь может выходить из строя в результате пробоя. Проявляется неисправность следующим образом:
- проблемы с запуском мотора;
- внезапная остановка двигателя во время движения.
Если конденсатор трамблёра вышел из строя, в работе двигателя появляются сбои
Проверить элемент можно такими способами:
-
Контрольной лампой. Отсоединяем проводок, идущий от катушки и провод конденсатора от распределителя согласно рисунку. В разрыв цепи подсоединяем лампочку и включаем зажигание. Если лампа загорелась, значит, проверяемая деталь пробита и требует замены. Если нет, то исправна.
-
Проводом от катушки. Отсоединяем провода, как и в предыдущем способе. Затем включаем зажигание и касаемся наконечниками проводов друг друга. При появлении искрения конденсатор считается неисправным. Если искрения нет, то деталь рабочая.
Основные неисправности катушек зажигания ВАЗ 2107
Если водитель после поворота ключа зажигания отчётливо слышит, что стартер вращается, но автомобиль при этом не заводится, то скорее всего, катушка зажигания вышла из строя. Здесь же следует отметить, что мотор может не запускаться и по другим причинам: из-за проблем со свечами, из-за неисправностей в топливной системе и т. д. Понять, что проблема именно в катушке зажигания, можно по следующим признакам:
- на свечах зажигания нет искры;
- на высоковольтных проводах отсутствует напряжение;
- на корпусе катушки видны различные дефекты: сколы, трещины, оплавленная изоляция и т. д.
- при открывании капота отчётливо чувствует запах жжёной изоляции.
Все эти признаки говорят о том, что катушка зажигания сгорела. Как правило, это происходит из-за короткого замыкания витков в одной из обмоток. Изоляция, которой покрыты провода в обмотке, со временем разрушается, соседние витки оголяются, соприкасаются и в месте их соприкосновения возникает возгорание. Обмотка оплавляется и приходит в полную негодность. По этой причине катушки зажигания не подлежат ремонту. Всё, что может сделать автолюбитель со сгоревшей катушкой — это заменить её.
КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107
Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.
НЕМНОГО ТЕОРИИ…
Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.
На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.
ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ
Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…
НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:
- Отсутствует искра на свечах;
- На ВВ-проводах нет тока;
- Визуальные дефекты (трещины и сколы на корпусе катушки);
- Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).
КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?
Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.
- Необходимо отключить провода от клемм катушки зажигания.
- И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
- Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
- Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).
КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107
Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.
ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:
- Торцевые головки на “8” и “10”;
- Новая катушка зажигания.
Собственно сам процесс замены:
- Первым делом снимаем “-” клемму с АКБ.
- Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.
Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

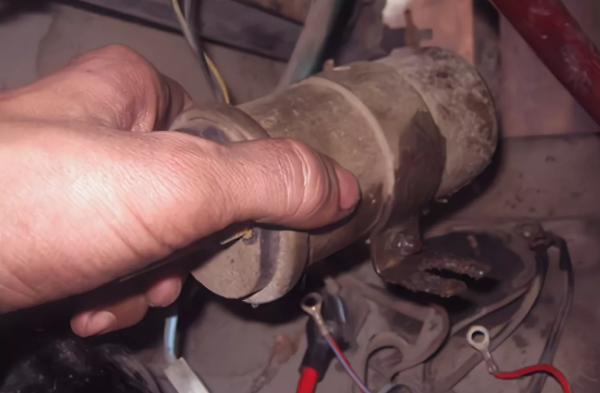

- Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
- Снимаем катушку зажигания и ставим на ее место новую.
Дальнейшая сборка производится в обратной последовательности.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Как поменять радиатор печки ВАЗ
Регулятор напряжения трехуровневый на ваз 2114
Замена ШРУСа на автомобилях ВАЗ своими руками
Электросхема ваз приора инжектор 16 клапанов
Проверка работоспособности генератора на автомобилях ВАЗ
Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать
Расход бензина ваз 2112, город, трасса, смешанный цикл
Какие амортизаторы поставить на ваз 2107
Регулировка зажигания
Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.
Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.
Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.
Модуль зажигания
Модуль зажигания — это устройство, предназначенное для преобразования постоянного напряжения бортовой сети в электронные высоковольтные импульсы с последующим их распределением по цилиндрам в определённом порядке.
В инжекторных ВАЗ 2107 модуль зажигания заменил катушку и коммутатор
Конструкция и принцип работы
В конструкцию устройства входят две двухвыводные катушки зажигания (трансформаторы) и два высоковольтных коммутатора. Управление подачей напряжения на первичные обмотки трансформатора осуществляется контроллером на основании полученной от датчиков информации.
Работой модуля зажигания управляет контроллер
В системе зажигания инжекторного двигателя распределение напряжения осуществляется по принципу холостой искры, предусматривающему попарное разделение цилиндров (1–4 и 2–3). Искра образуется одновременно в двух цилиндрах — в цилиндре, в котором подходит к завершению такт сжатия (рабочая искра), и в цилиндре, где начинается такт выпуска (холостая искра). В первом цилиндре происходит возгорание топливно-воздушной смеси, а в четвёртом, где догорают газы, не происходит ничего. После проворачивания коленвала на пол-оборота (180) в процесс вступает вторая пара цилиндров. Поскольку от специального датчика контроллер получает информацию о точном положении коленчатого вала, проблем с искрообразованием и его очерёдностью не возникает.
Расположение модуля зажигания ВАЗ 2107
Модуль зажигания расположен на фронтальной стороне блока цилиндров над масляным фильтром. Он закреплён на специально предусмотренном металлическом кронштейне при помощи четырёх винтов. Идентифицировать его можно по выходящим из корпуса высоковольтным проводам.
Модуль зажигания расположен на фронтальной части блока цилиндров над масляным фильтром
Заводские обозначения и характеристики
Модули зажигания ВАЗ 2107 имеют каталожный номер 2111–3705010. В качестве альтернативы рассматривают изделия под номерами 2112–3705010, 55.3705, 042.3705, 46.01. 3705, 21.12370–5010
Все они имеют примерно одинаковые характеристики, но при покупке модуля следует обращать внимание на объем двигателя, для которого он предназначен
Таблица: технические характеристики модуля зажигания 2111–3705010
| Наименование | Показатель |
| Длина, мм | 110 |
| Ширина, мм | 117 |
| Высота, мм | 70 |
| Масса, г | 1320 |
| Номинальное напряжение, В | 12 |
| Ток первичной обмотки, А | 6,4 |
| Напряжение вторичной обмотки, В | 28000 |
| Длительность искрового разряда, мс (не менее) | 1,5 |
| Энергия разряда искры, МДж (не менее) | 50 |
| Диапазон рабочих температур, С | от -40 до + 130 |
| Примерная цена, руб. (в зависимости от производителя) | 600–1000 |
Диагностика трамблера
Неисправности системы зажигания могут быть вызваны поломкой такого узла, как распределитель. В нем может возникнуть несколько типов неполадок, которые способны вывести из строя контактное зажигание ВАЗ 2106. Итак, если катушка является исправной, то проблема в работе системы связана с тем, что поломался распределитель, который имеет контактное зажигание ВАЗ.
Для проверки требуется снять крышку и осмотреть ее. Все контакты и контактный уголек должны быть без повреждений и трещин. После осмотра крышки требуется проверить бегунок распределителя. Иногда на этом элементе в результате износа появляются трещины, что приводит к возникновению пробоев на массу.
После осмотра бегунка обследуются контакты прерывателя, при необходимости они чистятся, а между ними проверяется зазор. Обязательно требуется осмотреть конденсатор, так как чаще всего именно он бывает неисправен, что является причиной отказа от работы систем автомобиля. При отсутствии накопления заряда после подачи напряжения конденсатор подлежит замене.
Проверяя зажигание ВАЗ 2106, нельзя забывать о свечах. Дело в том, что от того, какой зазор между электродами свечи, зависит нормальная работа системы. Зазор свечей должен быть 0,4-0,8 мм. Увеличенный люфт ведет к нагреву катушки и, как следствие, возможному пробою ее обмоток.
Реле зажигания ВАЗ предназначено для предохранения системы от скачкообразного изменения напряжения в моменты включения и выключения. Оно оберегает контакты замка и прерывателя от подгорания, обеспечивая тем самым длительность эксплуатации этих узлов. Размыкание контактов в реле зажигания ВАЗ происходит практически моментально, что предотвращает образование искр в процессе работы.
Преимуществом по сравнению с остальными элементами системы, которым обладает реле зажигания ВАЗ, является легкость его замены в случае выхода из строя. При ремонте машины лучше иметь под рукой специальное пособие. Как правило, подобное издание, помимо текстового пояснения, содержит фотографии узлов автомобиля, что облегчает проведение ремонта.
