Ремонт и замена катушки зажигания на ваз (lada) 2101/2103/2106

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину

Если не получилось, значит, придется проверить систему зажигания более тщательно. Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки , то она неисправна. Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.

Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.

Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания. Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Регулировка «лампочкой»

Регулировка зажигания с использованием лампочки

Этот способ считается классическим, так как его можно найти во всей автомобильной литературе. Берем лампочку на 12 В и присоединяем два проводка. Когда лампочка подготовлена, можно начинать. Коленвал нужно проворачивать так, чтобы метка шкива располагалась заданным образом, по отношению к меткам на крышке газораспределительного механизма, бегунок трамблера должен стоять напротив ВВ провода 1-ого цилиндра.

Повторюсь, что если отсутствует специальный ключ, то включаем четвертую передачу и толкаем авто. Один из проводков лампочки подключается к проводу, который идет от трамблера к катушке зажигания, второй проводок нужно присоединить к массе машины. Из крышки трамблера вынимается центральный провод, его присоединяем к массе. Болт, фиксирующий трамблер, необходимо ослабить.

Теперь включаем зажигание. Корпус трамблера нужно поворачивать по ходу часовой стрелки, поворачивать нужно до тех пор, пока лампочка не погаснет. Потом аккуратно нужно вращать в другую сторону, как только лампочка загорится, крутить перестаем — именно в таком положении нужно зафиксировать трамблер.

Регулировка зажигания по искре

Устройство катушки зажигания, принцип ее работы и проверка

Катушка автомобиля является высоковольтным импульсным трансформатором. На сердечник устройства намотан тонкий провод вторичной обмотки. Она содержит 30 тысяч витков. В соответствии со схемой устройства поверх вторичной обмотки расположена первичная, состоящая из толстой проволоки. Обе обмотки одним из своих концов соединяются с аккумулятором авто.

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

В процессе диагностики работоспособности катушки первое, что нужно сделать — проверить подачу напряжения на нее. Для этой цели включается его подача и после этого осуществляется замер между клеммой Б+ и массой. Это значение должно составлять 12 В. Если напряжение не поступает на катушку, то причину его отсутствия следует искать в замке.

В случае присутствия нормального напряжения и отсутствия искры на свечах требуется измерить сопротивление обмоток. Для этого контакты измерительного прибора прикладываются к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом. Сопротивление вторичной обмотки — в пределах 7-9 Ом.

Катушку нельзя проверять на наличие искры, прислоняя высоковольтный провод к корпусу двигателя, так как в этом случае зазор становится настолько большим, что возросшее сопротивление вызывает пробой обмотки узла, а это ведет к выходу его из строя.

Неисправности бесконтактной системы

• полный отказ — мотор глохнет и больше не заводится;
• неравномерный холостой ход, выстрелы в карбюратор при резком нажатии педали газа;
• перебои и пропуски циклов во время езды.

Чаще всего встречается первый признак — отказ двигателя, сопровождающийся отсутствием искры. Распространённые причины неполадки:

1. Перегорел резистор, встроенный в бегунок трамблёра.

2. Вышел из строя датчик Холла.
3. Обрыв проводов, соединяющий коммутатор с катушкой либо датчиком.
4. Сгорел коммутатор, точнее, одна из деталей электронной платы.

Исправный контроллер после включения зажигания подаёт опорное напряжение на контакты датчика Холла

Поиск «виновника» ведётся способом последовательных замеров в разных точках. Включите зажигание и с помощью вольтметра проверьте напряжение на датчике Холла, контактах трансорфматора и клеммах коммутатора. Ток должен подаваться на первичную обмотку и 2 крайних контакта электромагнитного датчика.

Для проверки контроллера знакомый автоэлектрик предлагает использовать одну из его функций. После включения зажигания коммутатор подаёт ток на катушку, но если вращение стартера не последует, напряжение исчезает. В этот момент и нужно делать замер с помощью прибора либо контрольной лампочки.

Неисправность датчика Холла диагностируется так:

1. Отсоедините высоковольтный кабель от центрального гнезда на крышке распределителя и закрепите контакт в непосредственной близости от кузова, на расстоянии 5—10 мм.

2. Отключите от трамблёра разъем, вставьте в его средний контакт оголённый конец провода.

3. Вторым концом проводника касайтесь кузова, предварительно включив зажигание. Если раньше искры не было, а теперь она появилась, меняйте датчик.

Когда двигатель работает с перебоями, нужно проверять целостность проводки, загрязнённость клемм коммутатора либо высоковольтные провода на предмет пробоя изоляции. Иногда случается запаздывание сигнала коммутатора, вызывающее провалы и ухудшение разгонной динамики. Рядовому владельцу ВАЗ 2106 обнаружить такую неполадку довольно сложно, лучше обратиться к мастеру — электрику.

Причиной нестабильной работы мотора нередко становятся окислившиеся контакты коммутатора

Современные контроллеры, используемые на бесконтактном зажигании «шестёрки», перегорают довольно редко. Но если проверка датчика Холла дала отрицательный результат, то методом исключения попытайтесь заменить коммутатор. Благо, цена новой запчасти не превышает 400 руб.

Поиск возникновения проблемы

Вначале нужно проверить работоспособность свечей, причем эта проверка может косвенно указать на неисправность катушки.

Для проверки всего лишь нужно выкрутить свечи, вставить их в наконечники проводов высокого напряжения, замассировать их и провернуть несколько раз стартером коленчатый вал. При этом следует смотреть на искру, образовывающуюся между электродами.

Если обнаружено, что какая-то свеча работает неправильно и искра в ней образовывается с перебоями, ее следует заменить, а на ее место установить заведомо исправную.

Если и исправная свеча работает с перебоями – проверяется провод высокого напряжения.

Если перебои сохраняются и при замененном проводе, то в карбюраторных авто следующим осматривается распределитель, а только потом – катушка.

В инжекторных же авто, оснащенных модулем, такого распределителя нет, поэтому можно сразу приступать к проверке модуля.

Проверить данные элементы не составит особых сложностей, а из оснащения потребуется только мультиметр с возможностью работы в режиме омметра, причем с диапазоном измерения до 200 МОм.

Чтобы было более наглядно, рассмотрим, как производится проверка этих элементов зажигания на разных автомобилях.

Катушка зажигания

Катушка — герметичная с магнитопроводом разомкнутого типа, внутри наполнена маслом для трансформаторов. Модель ее — Б.117А. Корпус данного элемента – алюминиевый, сверху герметично закрыт пластиковой крышкой.



Наименования обозначений

1.
Керамический изолятор
10.
Корпус
2.
Корпус
11.
Клемма подключения питания
3.
Изоляционная специальная бумага
12.
Пружина контактная
4.
Первичная обмотка
13.
Корпус первичной обмотки
5.
Вторичная обмотка
14.
Наружная изоляция первич. обмотки
6.
Изоляция
15.
Монтажный хомут
7.
Клемма первич. обмотки
16.
Магнитопровод внешний
8.
Винт контактный
17.
Сердечник
9.
Клемма для центрального провода

Катушка зажигания ВАЗ-2101 – это по сути двухобмоточный трансформатор:

• первичная обмотка на 300-400 витков (сечение провода — 0.7-0.8 мм.),
• вторичная обмотка — на 20-30 тысяч витков (сечение провода — 0.1-0.7 мм).

Принцип действия катушки

При размыкании контактов трамблера магнитный поток, создаваемый АКБ, резко снижается. Проходя магнитопровод и обмотки электромагнитный поток создает ЭДС самоиндукции в 200-300 В на первичной обмотке и свыше 10 кВ — на вторичной. Напряжение вторичной обмотки и подается на свечи для создания искры.

Свечи для электронного зажигания

При установке БСЗ на автомобиль модели ВАЗ 2106 желательно подобрать и поставить свечи, оптимально подходящие для электронного зажигания. Наряду с российскими запчастями допускается применение импортных аналогов от известных брендов:

• рекомендуемые производителем оригинальные свечи — А17ДВР (М);
• NGK — BCPR6ES-9, BPR6ES-9;
• Bosch — FR7DCU, WR7DC;
• Brisk — DR15YC, LR15YC;
• Beru — 14FR-7DU, 14R-7DU.

Перед вкручиванием свечей проверьте зазоры между электродами плоским щупом

Зазор между рабочими электродами свечи выставляется в пределах 0,8—0,9 мм с помощью плоского щупа. Превышение либо уменьшение рекомендуемого просвета ведёт к падению мощности двигателя и увеличению расхода бензина.

Установка системы бесконтактного искрообразования заметно улучшает эксплуатационные характеристики карбюраторных «Жигулей», оборудованных задним приводом. Ненадёжные, вечно подгорающие контакты доставляли массу хлопот владельцам «шестёрок». В самые неподходящие моменты прерыватель приходилось зачищать, пачкая руки. Первое электронное зажигание появилось на переднеприводных моделях «восьмого» семейства, а затем перекочевало на ВАЗ 2101–2107.

Проверка катушки на ВАЗ 2101-2110

Сначала рассмотрим последовательность действий по проверке на автомобилях ВАЗ. Причем проверка на ВАЗ-2101 и ВАЗ-2110 карбюратор не отличается, разница только в показаниях.

Далее сам процесс проверки:

Тестировать катушку лучше, когда она демонтирована с авто. Перед началом снятия отключаем «минусовую» клемму с АКБ. От катушки отсоединяем провода с боковых выводов, а также центральный провод. Провода от боковых выводов лучше пометить, чтобы при установке их не перепутать. Послабляем крепление катушки и извлекаем ее

Перед проверкой мультиметром, очищаем ее от пыли и грязи, особенно уделяя внимание выводам. Затем осматриваем ее на наличие внешних повреждений

Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить; Проверяем первичную обмотку. Для этого мультиметр переводим в режим омметра и его щупы подсоединяем к боковым выводам. На разных моделях ВАЗ применялись различные типы катушек, поэтому нужно знать, какие показания сопротивления для них являются правильными. Так, для модели Б-117А, использовавшаяся на классически моделях (ВАЗ-2101-2107) сопротивление первичной обмотки составляет 3,07-3,5 Ом. А на классических моделях с бесконтактной системой используются катушки с маркировкой 27.3705 данный параметр составляет 0,4-0,5 Ом. На автомобилях ВАЗ-2108-21099, а также ВАЗ-2110 карбюратор используются модели с номерами — 3122.3705 и 8352.12. Для первой из них нормальным считается сопротивление первичной обмотки в диапазоне 0,39-0,47 Ом, а для второй – 0,37-047 Ом; Следующий проверяется вторичная обмотка. Для этого мультиметр переводим в режим измерения в кОм, один из его щупов оставляем на боковом выводе, а второй подключаем к центральному выводу. Для исправной катушки Б-117А сопротивление вторичной обмотки должно составлять 7,4-9,2 кОм. У модели 27.3705 данный параметр должен находиться в районе 5,0 кОм, у 3122.3705 – 0,4 кОм, а у 8352.12 – 1,0 кОм; Последним проверяется сопротивление изоляции. Чтобы замерить этот параметр мультиметр переводим в режим измерения в МОм. Для измерения один щуп подсоединяем к корпусу катушки, а второй подключаем к каждому выводу поочередно. При замерах этого параметра на всех указанных моделях мультиметр должен показывать не менее 50 МОм; Если хоть какой-то из параметров не совпадает с указанными значениями, значит, катушка неисправна и подлежит замене.

Схема и принцип работы БСЗ

Все элементы системы связаны между собой и с двигателем следующим образом:

• вал трамблёра вращается от приводной шестерни мотора;
• установленный внутри распределителя датчик Холла подключён к коммутатору;
• катушка соединяется линией низкого напряжения с контроллером, высокого — с центральным электродом крышки трамблёра;
• высоковольтные провода от свечей зажигания подключаются к боковым контактам крышки главного распределителя.

Резьбовой зажим «К» на катушке соединён с плюсовым контактом реле замка зажигания и клеммой «4» коммутатора. Второй зажим с маркировкой «К» связан с контактом «1» контроллера, сюда же приходит провод тахометра. Клеммы «3», «5» и «6» коммутатора служат для подключения датчика Холла.

Главную роль в БСЗ «шестёрки» играет коммутатор, обрабатывающий сигналы датчика Холла и управляющий работой катушки

Алгоритм работы БСЗ на «шестёрке» выглядит так:

1. После поворота ключа в замке напряжение подаётся на электромагнитный датчик и первую обмотку трансформатора. Вокруг стального сердечника возникает магнитное поле.
2. Стартер вращает коленвал двигателя и привод распределителя. Когда между элементами датчика проходит прорезь экрана, образуется импульс, посылаемый коммутатору. В этот момент один из поршней находится близко к верхней точке.
3. Контроллер посредством транзистора размыкает цепь первичной обмотки катушки. Тогда во вторичной образуется кратковременный импульс величиной до 24 тыс. вольт, идущий по кабелю к центральному электроду крышки трамблёра.
4. Пройдя через подвижный контакт — бегунок, направленный в сторону нужной клеммы, ток поступает на боковой электрод, а оттуда — по кабелю к свече. В камере сгорания образуется вспышка, топливная смесь возгорается и толкает поршень вниз. Двигатель заводится.
5. Когда следующий поршень достигает ВМТ, цикл повторяется, только искра передаётся другой свече.

По сравнению со старой контактной системой БСЗ вырабатывает более мощный искровой разряд

Для оптимального сгорания топлива в процессе работы мотора вспышка в цилиндре должна происходить на долю секунды раньше, чем поршень окажется в максимальном верхнем положении. Для этого в БСЗ предусматривается опережение искрообразования на определённый угол. Его величина зависит от оборотов коленчатого вала и нагрузки на силовой агрегат.

Корректировкой угла опережения занимается коммутатор и вакуумный блок трамблёра. Первый считывает количество импульсов от датчика, второй действует механически от разрежения, подведённого со стороны карбюратора.

Тестирование модуля зажигания на ВАЗ-2110 инжектор

На инжекторных авто, к примеру, ВАЗ-2110 проверка модуля производятся несколько иначе.

Последовательность проверки такова:

1. Осматриваем модуль на наличие повреждений. Даже мелкие трещины могут стать причиной выхода модуля из строя если и не сейчас, то в ближайшем будущем. Поэтому такой модуль можно и не проверять, а сразу заменить.
2. Отсоединяем колодку проводов, подходящих к модулю. Сначала проверяем подачу напряжения на модуль. Для этого мультиметр переводим в режим вольтметра, подсоединяем один его щуп на вывод «А» (буквы выбиты на колодке), а второй – к «массе» и включаем зажигание. При исправной проводке вольтметр должен показывать 12 В или близкое к этому значение.
3. Затем берем контрольную лампочку на 12 В и подсоединяем ее к выводам «А» и «Б» на колодке. После включаем в работу стартер и смотрим на «контрольку», при работе стартера она должна мигать.
4. Переводим мультиметр в режим омметра с параметром измерения в кОм и замеряем сопротивление вторичной обмотки катушки на парных выводах. Для этого один щуп подключаем к выводу, обеспечивающим подачу импульса на 1 цилиндр, а второй – на вывод 4 цилиндра. У исправного модуля сопротивление должно составлять около 5,4 кОм.
5. Выполняем еще один замер, но теперь на выводах 2 и 3 цилиндров. Показания на этих выводах должно соответствовать нормальному. Сильное расхождение в сопротивлениях на парных выводах указывает на неисправность модуля и надобности в ремонте или замене.

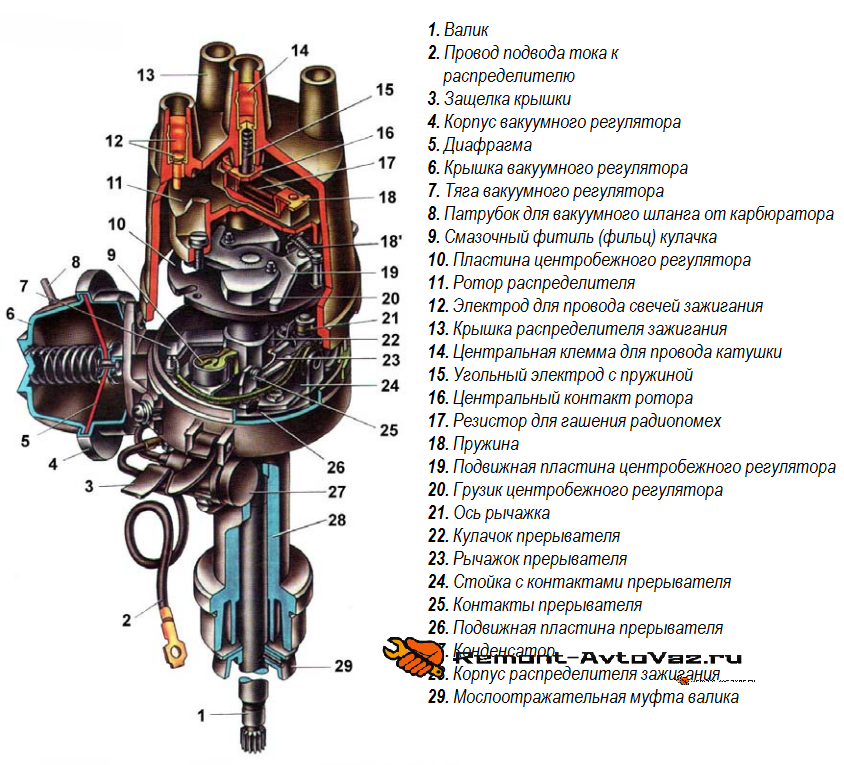

Распределитель

На моделях ВАЗ 2101 до 1980 года использовался распределитель (трамблер) модели Р-125Б. Особенностью его являлось отсутствие вакуумного регулятора, имелся только октан-корректор механического типа, позволяющим незначительно менять угол опережения зажигания (ОЗ).

Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.

Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.

Состоит он из вращающегося ротора и неподвижных сегментов, располагающихся в пластиковой крышке. На роторе имеются два контакта – центральный и боковой, между ними закреплен помехоподавляющий резистор. Сверху к центральному контакту прижимается графитовый электрод, для лучшего контакта поджимание осуществляется пружинкой.

Работает распределитель так:

напряжение от вторичной обмотки подается на ротор, далее через искровой промежуток примерно в 0,5 мм попадает в один из сегментов крышки трамблера, затем по проводам высокого напряжения к свече, которая и обеспечивает появление искры.

Прерыватель обеспечивает размыкание электрической цепи в нужный момент. В конструкцию его входит кулачковая шайба с гранями и контактная стойка. Грани кулачковой шайбы имеют особую форму, чтобы достигалось быстрое размыкание контактов, плавное их замыкание и отсутствие дребезжания.

Кулачек вращаясь, попеременно замыкает и размыкает контакты, тем самым прерывает подачу напряжения на первичную цепь катушки.

Прерыватель и распределитель должны работать синхронно с кривошипно-шатунным механизмом. Для обеспечения синхронизации кулачковая шайба и ротор располагаются на одном валу, и получают привод от распределительного вала.

Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.

К верхней части втулки кулачка приварена пластина с подвижными грузками. При увеличении оборотов колен. вала грузы за счет центробежной силы раздвигаются, проворачивая пластину вместе с кулачком в сторону вращения вала. Это обеспечивает более раннее размыкание контактов (увеличение угла ОЗ).

Вакуумный регулятор – производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.

Прикреплен он к распределителю, и включает корпус и крышку. Корпус разделён пластичной мембраной на две полости, одна из полостей соединена с задроссельным пространством в карбюраторе, а вторая — с атмосферой. Мембрана посредством тяги может воздействовать на прерыватель.

При снижении нагрузки уменьшается наполнение цилиндров горючей смесью и давление при воспламенении, а это требует увеличения угла ОЗ. Для этого мембрана изгибается (под воздействием разности давления) и проворачивает прерыватель на нужный угол.
