Замена катализатора lada granta (ваз гранта)

Toyota Carina Е

В общем, погорело и перестало. Вернулся к машине, открыл капот, вскрыл крышку распределителя, а там болото. Влагу вытер, просушил и добрался-таки до офиса. А теперь ответьте на вопрос: где, по-вашему, горело топливо?

А если все-таки конец?

Вышедший из строя каталитический нейтрализатор на негарантийной машине заменять оригинальным сможет и захочет далеко не каждый. Дорого это. Какие варианты развития событий?

1. Просто выбить начинку из нейтрализатора. Это требует перепрошивки блока управления, чтобы он «закрыл глаза» на сигнал со второго кислородного датчика, либо установки механической или электронной обманки. Механическая представляет собой втулку, в которой закреплен кусочек каталитического нейтрализатора, а электронная просто имитирует правильный сигнал датчика кислорода.
2. Выбить начинку и установить вместо нее пламягаситель. Он представляет собой несколько камер с отверстиями, служащими для снижения температуры и давления газов. Это несколько уменьшает шум и облегчает режим работы других элементов системы выпуска отработавших газов. «Мозги» автомобиля предстоит обмануть, как описано выше.
3. Установить вместо керамического блока универсальный ремонтный каталитический нейтрализатор. Чаще всего на металлической, а не керамической основе. Степень очистки будет немного ниже, но «вредителями» вы себя чувствовать не будете.

Расскажите, а как происходило ваше общение с «чудовищем под днищем» — каталитическим нейтрализатором: работает, вырезан, заменен?

Замена катализатора Lada Granta: предпосылки

Если вы узнаете хотя бы одну из нижеперечисленных причин, то, скорее всего, выход из строя и дальнейшая замена катализатора не заставит вас ждать.

1. Низкокачественное топливо, которым заправляют автомобиль. Это приводит к неполному сгоранию горючей смеси, увеличению выброса нагара, окаменелостей. Создаваемые препятствия негативно сказываются на работоспособности всей системы, что приводит к частым ремонтам и профилактикам.
2. Несвоевременное прохождение технического осмотра и длительный срок эксплуатации оборудования без замены и профилактики. Прогорание механизмов внутри способствует выбросу токсических отходов наружу, что крайне нежелательно.
3. Установка некачественных или неоригинальных деталей.
4. Неплотное соединение на стыках фланцевых соединений.
5. Повреждение металлической обшивки из-за наезда на оградительные изделия, вследствие чего появляется дыра в корпусе и происходит утечка газов.

Признаки неисправности катализатора встречаются следующие:

• на панели приборов систематически горит индикатор ошибки в работе системы выхлопных газов;

• потребление топлива беспричинно повысилось;
• мощность автомобиля снизилась;
• педаль акселератора перестала быть отзывчивой, прослеживается пассивность реагирования;
• в салоне слышен запах гари;
• во время работы на холостых оборотах, мотор нестабилен.

Каталитический нейтрализатор

Гораздо коварнее дефект, при котором частицы керамики начинают выкрашиваться с поверхности сот. Причиной разрушения керамики чаще всего является некачественное топливо, которое догорает на такте выпуска. Причем крошение начинается в самой горячей зоне, на кромках сот, расположенных ближе к двигателю.

При работе двигателя на разных режимах может происходить заброс части отработавших газов обратно в цилиндры двигателя. Керамическая пыль, являющаяся абразивом и попавшая с потоком газов в цилиндр, быстро выведет из строя поршневую группу и приведет к задирам на стенках цилиндров.

Впрочем, опасно это явление далеко не для всех двигателей. Мы даже не будем говорить про модели, у которых нейтрализатор вопреки общемировым тенденциям закреплен под днищем автомобиля, а потому вредоносным частицам пришлось бы преодолеть почти метр «против течения». Некоторые производители благодаря применению верных конструктивных решений избежали этих проблем или сумели вовремя их устранить.

Снятие и установка глушителя Лада Гранта

Первым делом необходимо загнать автомобиль на смотровую яму, либо же проводить данную процедуру при поднятой задней части машины при помощи домкрата. Для того, чтобы снять глушитель, первым делом необходимо нанести проникающую смазку на резьбовые соединения в месте стыка с резонатором.

Теперь при помощи ключа и головки на 13 мм откручиваем стяжные болты крепления (хомута), как это показано наглядно на фото ниже.

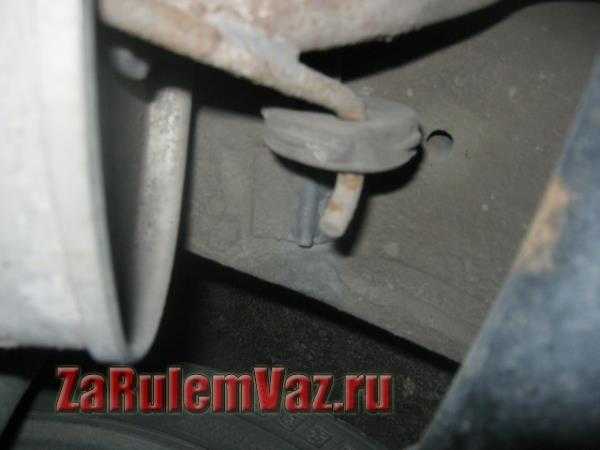

Далее разъединяем две части выхлопной системы, и снимаем глушитель с подвесных резинок, на которых он крепится к кузову автомобиля с одной стороны:

И с другой стороны:

Установка нового глушителя на Гранту происходит в порядке обратном снятию. Чтобы исключить просечки в выхлопной системе, необходимо тщательно очистить соединительное кольцо, либо же заменить его новым. Цена качественного глушителя на Гранту может варьироваться от 1200 до 1800 рублей. Самый идеальный вариант — купить свежий заводской глушитель на разборке с минимальным пробегом авто.

В специализированном подразделении по обслуживанию выпускной системы компании «АИС-Авто» решат любую проблему связанную с выхлопной системой вашего Lada Granta любого поколения.

Мы с 1995 года производим работы по ремонту и замене глушителя, резонатора, катализаторов, гофр, приемных труб, впускных и выпускных коллекторов, установки дополнительного контроллера (эмулятора датчика кислорода, обманка лямбда-зонда) на Лада Гранта. На все виды работ предоставляется гарантия.

Катализатор

Типовые симптомы неисправности катализатора:

Если есть какое подозрение на неправильную работу — приезжайте, проведём диагностику. По мере необходимости произведём замену катализатора на пламегаситель Лада Гранта любого поколения модели.

Контроллер 2-го лямбда-зонда (обманка)

2-й лямбда-зонд после катализатора, на автомобилях выпуска от 1998 г., означает что ваша машина соответствует экологической программе Евро3 и выше и делает невозможной езду без катализатора или его замены на пламегаситель. Требуется перепрограммирование на Евро2 или установка контроллера собственного производства (а значит с внятной технической поддержкой в случае чего) и корректирующего информацию датчика. В этом случае ЭБУ будет уверен, что стоит катализатор выполняющий все свои функции исправно.

Обманка лямбда-зонда + пламягаситель, работающий так же тихо как штатный, на сегодняшний день оптимальное решение этой проблемы вашего автомобиля.

Пламегаситель

Существует ошибочное мнение, что после замены катализатора на пламягаситель машина будет работать громче, какой бы пламягаситель не поставили. Пламегасители последнего поколения работают так же тихо, как и катализаторы, а иногда даже тише, если внутри сделаны две-три отражающие, охлаждающие и шумопоглощающие камеры, а также используются 2-3 вида набивки, гасящей шум, температуру и давление. Самая качественная набивка выполнена из нержавеющей проволоки и кевлара: она не боится высоких температур и за счет своей прочности не выдувается. Она поглощает шумы в три раза лучше базальта (самая распространенная). Изделия с такой набивкой охлаждают выхлопные газы лучше своих собратьев, а служат в 10 раз дольше.

Все перечисленные операции выполняются для всех поколений модели и версий предназначенных для любых стран.

Источники

• http://www.spb.remont-glushitelja.ru/remont/lada_granta/zamena-glushitelya/
• http://zarulemvaz.ru/zamena-glushitelya-na-grante/
• http://www.exhaust-service.ru/lada/granta/

Диагностика и проверка исправности датчиков кислорода на Ладе Гранте

В автосервисе диагностику проводят при помощи цифровых сканеров, что позволяет считывать большое количество данных для интерпретации. В «домашних условиях» мотористы практикуют мультиметр.

Итак, работа ДК построена по следующему принципу: от электронного блока управления (ЭБУ) поступает входное напряжение 0.45В на лямбда – зонд. Указанного напряжения достаточно для корректной работы. В случае неисправности датчика, входное напряжение будет отлично от заданного стандарта.

Активируем мультиметр, выставляем необходимое напряжение, проверяем показания на выходном разъеме.

Также осматриваем нагреватель датчика кислорода, он находится по центру детали. На его поверхности должны отсутствовать какие-либо повреждения.

Иногда владельцы вместо вышеуказанных лямбда-зондов устанавливают обманки датчика кислорода. На территории РФ это не запрещено, но при пересечении границы с ЕС водитель будет оштрафован за несанкционированное вмешательство в работу выхлопной системы.

При большом количестве кислорода в выхлопной системе показатель сопротивления тяготит к 0.1 В. Когда обнаружен недостаток кислорода, то стрелка указываетна 0.8 В.

• Бедная смесь: увеличиваем подачу горючего для проверки корректности работы датчика. Пережимаем шланг обратного слива. Если ошибка повторяется, значит, неисправен ДК, он подлежит замене новым.
• Обогащенная смесь: для проверки ДК снимаем вакуумный шланг, напряжение в системе снижается. Датчик исправен, в противном случае заменяем новым.
• Повторяем первую и вторую процедуры, если ошибка не исчезает, то ДК неисправен.

Датчик кислорода

Адреса фирм, предоставляющие услуги по замене и установке датчиков кислорода (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	Автосервис «Ваш глушитель»	г. Москва, пос. Рублево, пересечение улиц Василия Ботылева и Новолучановской, ГСПК Ренни (ЗАО, район Кунцево, м. Крылатское, м. Строгино). Телефон: 8-926-601-90-85
2.	Специализированный Автотехцентр	Москва, ул. Чермянская, д. 6, стр. 1 Телефон 8 (495) 730-50-70, 8 (495) 730-50-34
3.	Автосервис «МР АВТО»	Санкт-Петербург, Мебельный проезд 2д, Телефон +7 (812) 770-18-74
4.	«Мир Глушителей»	ОСНОВНОЙ ФИЛИАЛ НА БЛЮХЕРА пр. М. Блюхера д.1 к.1, телефон: +7 812 982-58-43 ФИЛИАЛ В ОЗЕРКАХ: пр. Энгельса д. 107, телефон: +7 812 955-60-53
5.	«Мастер Сервис»	г. Киев, ул. Изюмская, 5
6.	«СТО АВТОХОРС»	ул. Набережно-Крещатицкая 4а, Киев

НАШИ ЦЕНТРЫ НА КАРТЕ ГОРОДА

Вы хотите недорого, но качественно заменить глушитель на Лада Гранта? «Глушитель СПБ» — срочная замена передней, средней и задней частей глушителя Lada Granta с гарантией 1 год. Запишитесь на бесплатную диагностику — наши СТО расположены в каждом районе Санкт-Петербурга! Стоимость замены разумная, а качество гораздо выше цены.

Как восстановить работу глушителя, если из строя вышла только часть выхлопной системы, а покупать полностью новую не хочется из-за высокой цены?

Замена (ремонт) передней части глушителя

Это приемная труба («штаны»), гофра и катализатор. Самая стойкая часть выхлопной системы, т.к. менее подвержена механическим ударам дорожного покрытия и температурным перепадам.

Признаки неисправности передней части: механическое разрушение гофры (гофра также часто протирается о днище защиты картера) и катализатора, запах гари в салоне, подкапотном пространстве, потеря мощности, повышенный расход топлива.

Ремонт сводится к установке новой гофры, замене катализатора и фланцевых уплотнительных колец из мягкого металла.

Установка (ремонт) средней части глушителя

Это резонатор, предназначенный для предварительного глушения звуков выхлопных газов.

Признаки неисправности: характерное дребезжание под днищем, прорыв газов, прогорание сварных швов, фланцев.

Резонатор не ремонтируется, а заменяется полностью, т.к. его внутренняя структура вместе с минеральным наполнителем разрушена. Часто резонатор и задняя часть глушителя — это одна неразъёмная деталь. В этом случае мы аккуратно вырезаем среднюю часть, новую привариваем в среде инертных газов с восстановлением герметичности.

Замена (ремонт) задней части глушителя

Это видимая часть выхлопной системы («банка»), основной глушитель со сложной внутренней структурой. Выходит из строя чаще всего, т.к. подвержен температурным перепадам, воздействию «злой» дорожной химии зимой и механическому разрушению у любителей «поскакать» по бордюрам.

Признаки неисправности Лада Гранта: громкий «рык», дребезжание внутри «банки», разрушение соединительных швов.

Обычно деталь заменяется на новую, но иногда ставится заплатка.

У нас заменить глушитель удобно: наши сервисные центры расположены во всех районах Санкт-Петербурга.

У нас ремонтировать или заменить часть глушителя выгодно. Сколько стоит? Мы хорошо знаем своё дело. Делаем быстро, качественно, а стоимость разумная.

С нами надёжно: обратились один раз и забыли надолго. Гарантия при замене на новые элементы выхлопной системы от 12 месяцев.

Качество и гарантии

Все работы ведутся с применением специальных инструментов и технологий демонтажа прикипевших деталей. На складе большой выбор оригинальных и надёжных альтернативных деталей глушителей. Сварка ведётся в среде инертных газов. На финише — проверка работы и герметичности всей выхлопной системы, при необходимости — замена отслуживших свой срок подвесов, хомутов, прокладок, подушек.

Гарантия на такую работу от 12 месяцев и выше.

Задняя часть глушителя на автомобилях Лада Гранта чаще всего приходит в негодность. Если рассматривать выход из строя деталей выхлопной системы в хронологическом порядке, то сначала прогорает именно задний глушитель, затем идет резонатор, и уже последний — выпускной коллектор. Именно задний глушитель мы и будем менять в данной статье.

Для проведения этого ремонта нам понадобится следующий инструмент и приспособления:

1. Смазка проникающая
2. Ключ на 13 накидной
3. Головка на 13 мм и трещотка
4. Домкрат

Что представляет собой пламегаситель Гранта?

Пламегаситель по-большому счету можно отнести к разновидности резонаторов. Эти устройства должны принять и провести обработку выхлопных газов, а затем замедлить их и охладить. Пламегаситель Гранта устанавливается непосредственно после приемной трубы, там, где должен был находиться нейтрализатор. Эта деталь системы выхлопа функционирует в жестких условиях. Именно поэтому корпус устройства должен быть прочным и способным выдержать чрезмерные нагрузки, не поддавшись при этом деформации.

• Активные устройства;
• Реактивные устройства.

В первом случае деталь представлена в виде однослойного механизма. В качестве начинки для активных видов пламегасителей принято использовать минеральную вату или же синтетические волокна.

Главным недостатком данной группы является то, что эти детали прослужат вам недолго, около пары недель или в лучшем случае – месяцев.

Связано это с тем, что наполнитель выгорает под длительным воздействием высокой температуры.

Что касается реактивных видов устройств, то следует заметить, что они построены на методе отображения звуковых волн. Именно по этой причине такие пламегасители прослужат вам гораздо дольше.

Что сделал

Снял резонатор и вварил вместо заводской нормальную гофру. На месте приваривать будет неудобно, поэтому резонатор лучше снять. Некоторые умельцы говорят, что можно аккуратно отрезать болгаркой и приварить на месте. Но я советую все-таки снять.

Болты крепления на этой машине уже стоят другие, поэтому легко открутились. Тем более, что у нашей Лады Гранты небольшой пробег.

Когда поставите новую прокладку, то ее нужно протягивать 2 раза. После первого раза, учитывая, что нет пламегасителя, прокладка прогорит и будет сечь. Поэтому нужно повторно протянуть. Это единственный минус при снятии резонатора.

Решил приварить гофру с внутренним усилением 3-слойную, размером 150х45.

По размеру она примерно подходит, но при необходимости можно подрезать болгаркой. Видно, что слои сетки выполнены плотнее, по сравнению с заводской.

Понятие катализатора, его виды и функции

Катализатор это штатная единица выхлопной системы автомобиля. Помимо указанного компонента, предустановлен глушитель, резонатор, выхлопной коллектор. В Лада Гранта штатный «очиститель» установлен в единственном экземпляре и дислоцирован он в корпус выпускного коллектора. Материалом для изготовления служит металл, нержавеющая сталь. Форма оборудования может быть самая разнообразная: прямоугольная, овальная, цилиндрическая. Последний тип наиболее популярен ввиду его практичности. На Лада Гранта инсталлирован именно катализатор цилиндрического типа. Внутри установлено две шумоизоляционные камеры с каталитическим наполнителем. Он вступает в химическую реакцию с газами, тем самым снижается их уровень токсичности. По центру изделия проходит труба с перфорированной поверхностью для дополнительной фильтрации газов.

Принцип работы состоит в фильтрации выхлопа, снижении температуры и уровня шума. В процессе прохождения перфорированной сетки, крупные частички отсеиваются, оседают на дно. Далее поток переходит в полость резонатора, глушителя. На каждом из последующих этапов происходит дополнительная очистка и снижение градуса.

Замена катализатора Лада Гранта на пламегаситель в автосервисе

1. Единственный и главный катализатор инсталлирован в моторном отсеке, непосредственно на выпускном коллекторе, об этом упоминалось выше. На самом корпусе коллектора ввинчено два датчика кислорода. Один из них диагностический, второй управляющий. Их необходимо открутить ключом на «19». Расположены они на разной высоте друг от друга. Часто называют верхний и нижний датчики кислорода.
2. Отвинчиваем крепёжные гайки корпусной части коллектора. На этом работы в моторном отсеке окончены, поднимаем машину на электрическом подъёмнике;
3. Отдаём фланцевое соединение задней части хвостовика коллектора и приемной трубы резонатора.
4. Отключаем второй лямбда-зонд, извлекаем оборудование из-под автомобиля.

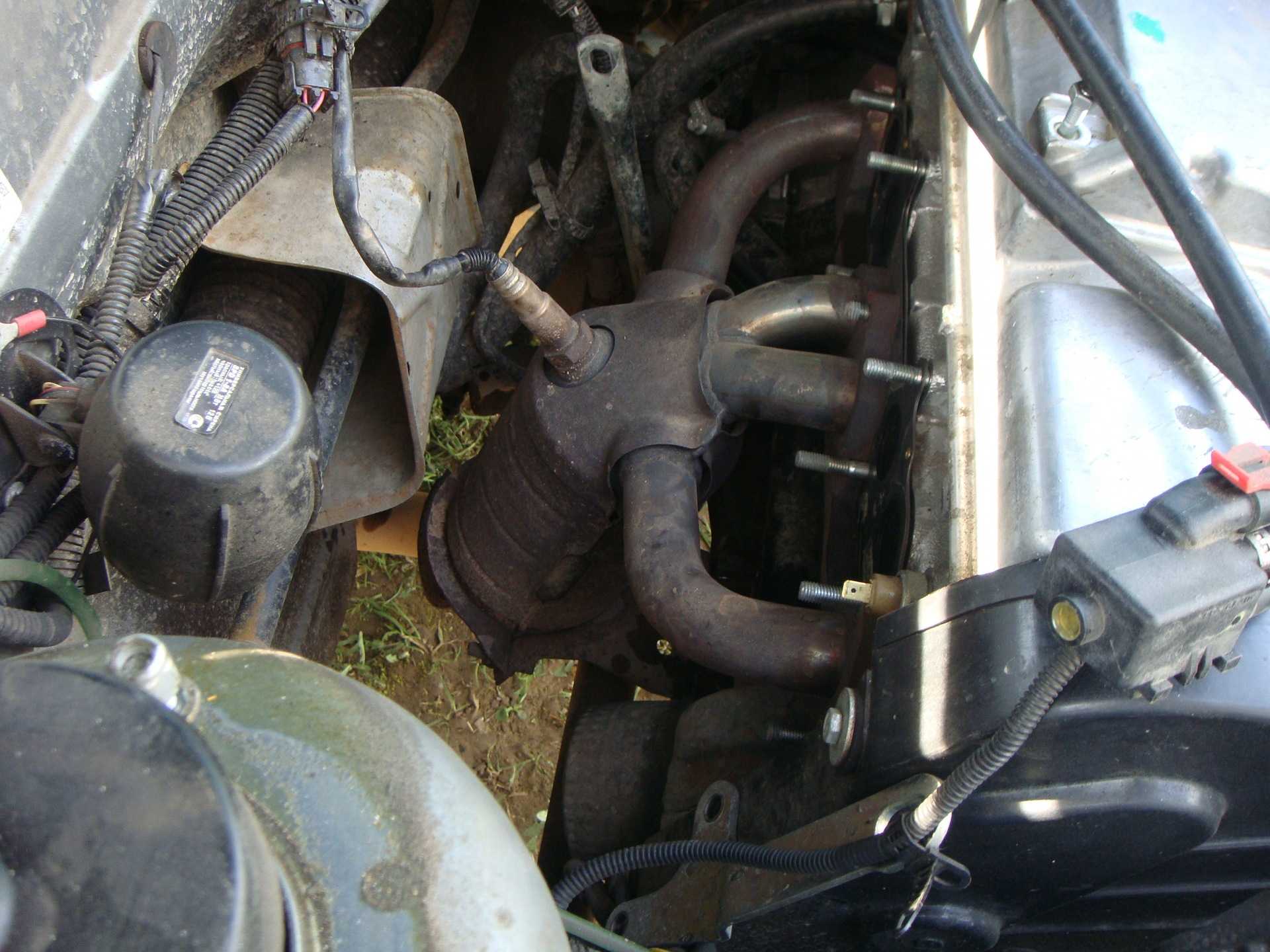

Снятие катколлектора Lada Granta

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Головка на 13 мм
• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 22 мм
• Гаечный ключ накидной прямой на 13 мм
• Плоскогубцы
• Зубило
• Молоток средний
• Отвертка крестовая средняя

Детали и расходники:

• Аэрозольная смазка типа WD-40 или аналогичная
• Прокладка катколлектора и впускной трубы
• Комплект гаек крепления катколлектора к блоку цилиндров
• Графитовая смазка
• Ветошь

Примечания:

Работу проводите при замене прокладки в соединении катколлектора и впускной трубы с головкой блока цилиндров или при снятии головки блока цилиндров. Место стыка катколлектора и впускной трубы с привалочной плоскостью головки блока цилиндров уплотнено металлической прокладкой. В случае, когда прокладка прогорела или ослабла затяжка гаек крепления катколлектора и впускной трубы, отработавшие газы могут выходить через данное соединение наружу, что сопровождается характерным звуком. Если подтяжкой гаек крепления впускной трубы и катколлектора устранить дефект не удается, необходимо заменить прокладку.

Работу выполняйте на смотровой яме или эстакаде. Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

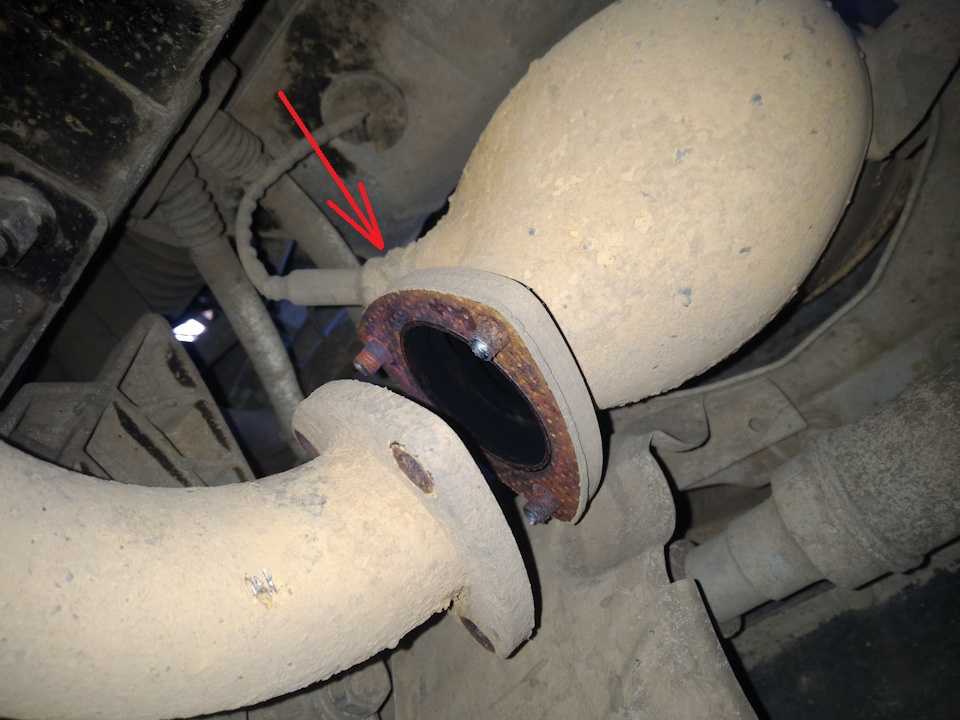

1. Отсоедините фланец катколлектора от фланца трубы дополнительного глушителя, как это написано здесь.

2. Снимите впускной коллектор в сборе с дроссельным узлом, как описано здесь.

3. Отсоедините колодки проводов датчиков концентрации кислорода (ДК) от колодок жгута проводов системы управления двигателем и снимите эти датчики, как описано здесь (управляющий ДК) и здесь (диагностический ДК).

4. Головкой на 13 мм отверните два болта крепления катколлектора к кронштейну блока цилиндров.

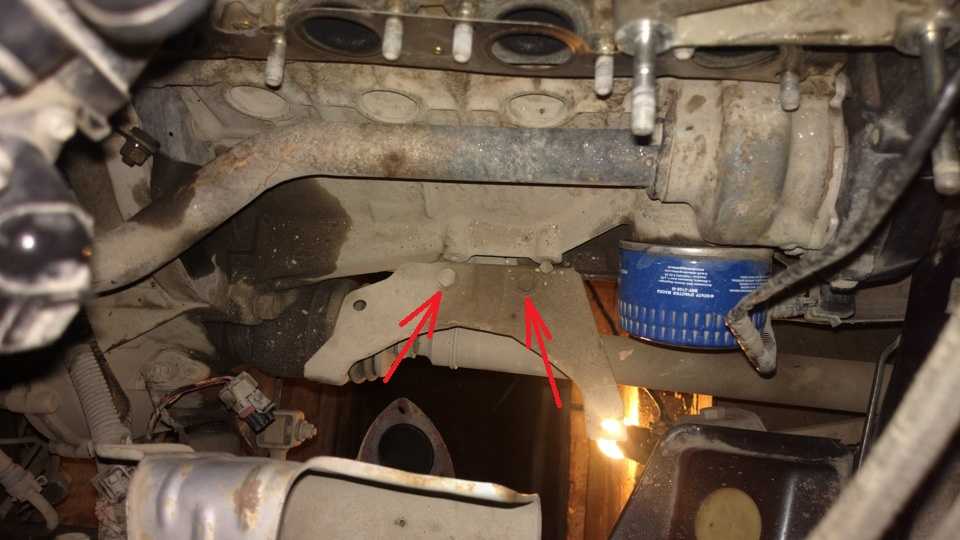

5. Головкой на 13 мм отверните болты крепления кронштейна к блоку цилиндров.

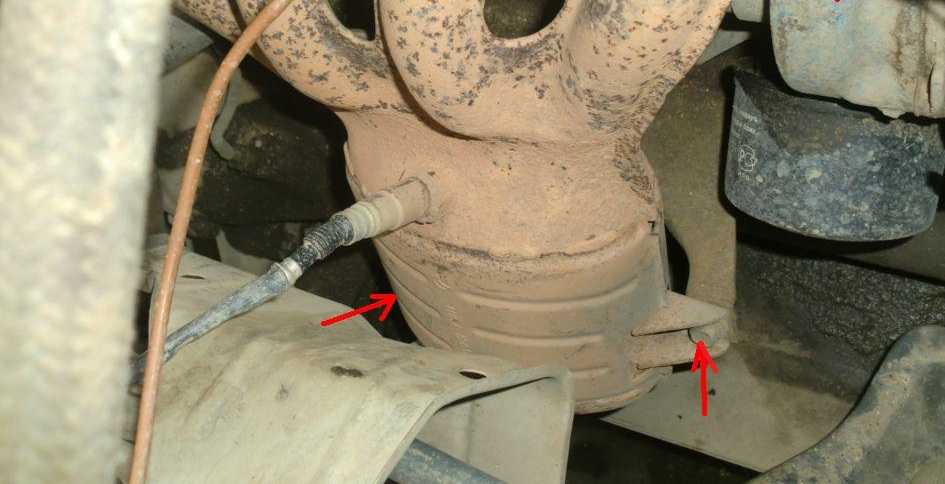

6. Головкой на 8 мм отверните два болта (см. первое фото), а ключом на 10 мм – гайку (см. второе фото) крепления теплозащитного экрана внутреннего ШРУСа привода правого колеса к кронштейну задней опоры силового агрегата.

7. Снимите теплозащитный экран вместе с кронштейнами.

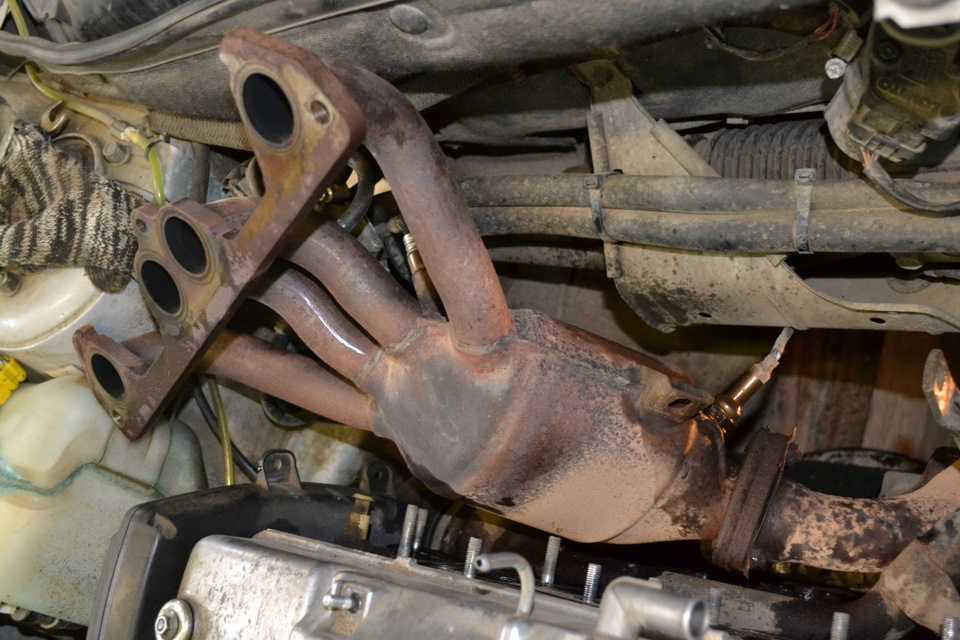

8. Сдвиньте катколлектор по шпилькам головки блока цилиндров и выньте его вверх.

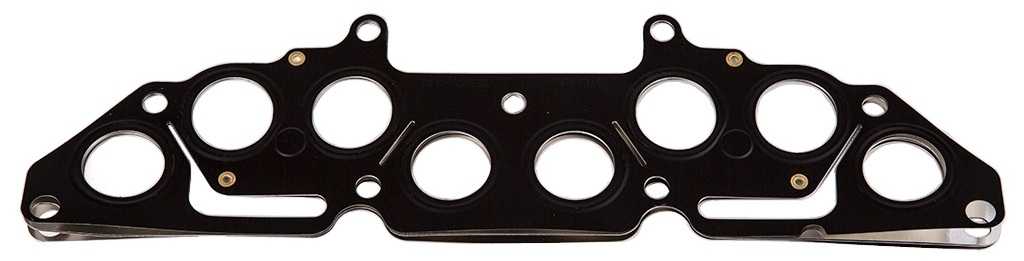

9. Снимите металлическую прокладку катколлектора и впускной трубы.

10. Перед монтажом катколлектора и впускной трубы очистите ветошью привалочные поверхности головки блока цилиндров, катколлектора и впускной трубы от нагара и установите новую прокладку.

11. Перед заворачиванием новых гаек крепления нанесите на шпильки головки блока цилиндров графитовую смазку.

12. Гайки крепления затягиваем предписанным моментом.

Примечания:

Перед установкой теплозащитного экрана он должен быть подсобран с кронштейнами катколлектора, но гайка крепления теплозащитного экрана к кронштейну не должна быть затянута, также не должны быть затянуты болты, соединяющие оба кронштейна.

После установки теплозащитного экрана с кронштейнами на прежнее место необходимо проверить, чтобы все отверстия экрана и кронштейнов совпали с отверстиями под болты крепления. После того, как болты будут наживлены, необходимо проверить, чтобы вся конструкция из этих деталей находилась в свободном состоянии. После этого можно постепенно, шаг за шагом, равномерно заворачивать болты крепления, одновременно проверяя, чтобы не было какого-либо перекоса деталей.

13. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Причины преждевременного износа датчиков кислорода

• Систематическое использование низкооктанового топлива с добавлением химических примесей с превышением граничных норм.
• Применение в процессе профилактики герметиков на силиконовой основе.
• Перегрев (закипание) лямбда – зондов из-за некорректно выставленного угла зажигания, чрезмерного обогащения горючей смеси, нестабильной подачи напряжения в цепи.
• Многократные запуски мотора через короткие промежутки времени. Вследствие этого в камере сгорания накапливается нагар, так как топливо не сгорело в полном объеме.
• Диагностика свечей зажигания, работы цилиндров при выкрученных свечах;
• Попадание на кончик ДК химически агрессивных соединений, нефтепродуктов.
• Повреждение изоляционного слоя, обмотки проводки, замыкание на массу.
• Разгерметизация в системе.

Обзор производителей, стоимость датчиков кислорода

Каталожный Артикул / номер датчика	Цена (Руб.)	Ресурс (Тыс. км)
Каталожный номер управляющего датчика 21074-3850010-00	От 2600	70- 75
Диагностический 2 датчик 21074-3850010-00	От 2600	70 — 75
Лямбда-зонд NGK 95801 Код: 0000-749176	От 2800 — 2900	70 — 85
BOSCH 0 258 006537	—/—	—/—
BOSCH 0 258 986 602	—/—	—/—
BOSCH 0 280 218 116	—/—	—/—
BREMI 30223	—/—	—/—
ERA 570023	—/—	—/—
FENOX SD10100O7	От 3100 — 3300	—/—
FENOX AM28116C3	—/—	—/—
DENSO DOX-0150	—/—	—/—
PIERBURG 7.22701.08.0	—/—	—/—
DENSO DOX-0150	—/—	—/—
STELLOX 20-00028-SX	—/—	—/—
STELLOX 20-00022-SX	—/—	—/—
STELLOX 20-00020-SX	—/—	—/—
PATRON HZ-30301006-0042	—/—	—/—
ERA 570023	—/—	—/—
NGK 5653	—/—	—/—
NGK 1628	—/—	—/—

*цены актуальны состоянием на 06.11.2018 года.
