Замена ручек дверей лады гранта

Концевики дверей на Ладе Гранте Лифтбек

Конструкционно каждый концевик расположен в правом нижнем углу дверного проема. Как только дверь открывается, контакты размыкаются, передается сигнал на приборную панель, блок освещения салона.

Примерзание резинового наконечника способствует затвердению колпачка, нестабильной работе механизма активации двери. Чтобы максимально продлить срок эксплуатации резиновых наконечников, их периодически смазывают силиконовой смазкой для сохранения (повышения) эластичности. Фиксация к кузову осуществляется при помощи распорных зажимов из пластика. Когда цоколь вставили в посадочное гнездо, зажимы расширяются, предотвращая свободный ход цоколя.

Чтобы подсоединить датчик к цепи питания, две клеммы «+» и «—» подключают к проводам, следующим от фонаря освещения салона.Обязательно соблюдайте полярность! Как правило, «плюс» обозначают изоляцией красного цвета, а «минус» — белым с черной полоской.

Операции по снятию наружной ручки Лада Гранта

1. Снимите обивку двери (см статью «Снятие обивки дверей Лада Гранта»)

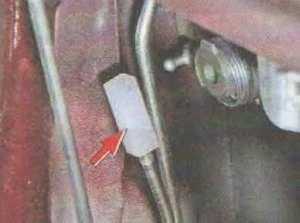

2. Подденьте отверткой пластмассовый наконечник тяги выключателя замка и ведите его из зацепления с рычагом выключателя замка.

3. Подденьте отверткой и отсоедините от рычага наружной ручки тягу привода замка.

4. Отверните гайку переднего крепления наружной ручки к панели двери.

5. Выверните болт заднего крепления наружной ручки привода замка к передней двери.

6. Потяните вперед по направлению движения автомобиля и извлеките наружную ручку привода замка из проема наружной панели двери.

7. Снимите наружную ручку привода замка.

8. При необходимости замены механизма выключателя отожмите отверткой фиксатор цилиндра замка и выньте его из ручки.

9. Установите снятые детали в порядке, обратном снятию.

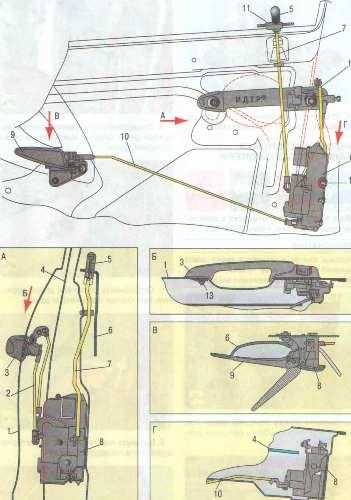

Рис. 1. Расположение замка (Г), тяг привода замка, наружной (Б) и внутренней (8) ручек передней двери (А): 1 — наружная панель передней двери; 2 — тяга выключателя замка; 3 — наружная ручка привода замка; 4 — стекло двери; 5 — кнопка выключателя замка двери; б — обивка двери; 7 — тяга кнопки выключателя замка; 8 — замок двери; 9 — внутренняя ручка привода замка; 10 — тяга внутреннего привода замка; 11 — направляющая кнопки выключателя замка; 12 — тяга наружной ручки привода замка; 13 — гайка крепления наружной ручки привода замка к наружной панели двери; 14 — винт крепления замка

Замок передней двери на автомобиле Лада Гранта снимается для его ремонта или полной замены, а так же при проведение различных работ, при которых его наличие будет мешать ходу их выполнения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Снимаем декоративную дверную обшивку.
После чего, крестовой отверткой выкручиваем винт и снимаем внутреннюю ручку замка.

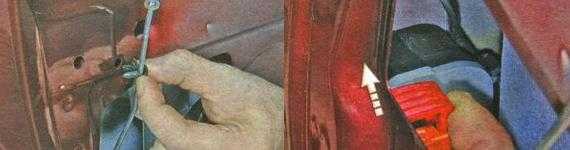

Отсоединяем от ручки тягу ее привода и выводим ее из пластикового держателя на дверной панели.

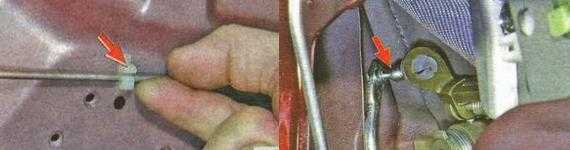

Отсоединяем тягу привода от наружной ручки и выключателя замка.

От дверной панели отсоединяем держатель тяги кнопки блокировки замка.
Вытянув пластмассовый держатель жгута проводов, отсоединяем от замка разъем.

Выкручиваем винты крепления замка к дверному каркасу и опускаем его в нишу.

Отсоединив от него тягу внутренней ручки, снимаем.
Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию замка передней двери на автомобиле Ваз 2190 завершены.

Источники

http://1ladagranta.ru/obsluzhivanie/regulirovka-zamkov-dverej.html
http://www.autosecret.net/lada-granta-vaz2190/kuzov-i-salon-lada-granta/1210-snjatie-ruchki-dverej-lada-granta
http://remladavaz.ru/kak-snyat-zamok-perednej-dveri-lada-granta

Как продлить срок службы датчика активации двери народным способом

Народные умельцы придумали множество способов реанимации резинового колпака, предотвращения его деформации, замерзания. Представляем наиболее эффективные методы:

вставка под резиновый наконечник пружины. Диаметр витка на «6», длина 1.0 см. При открытии двери пружина выдавливает наконечник в исходное положение, контакты замыкаются, освещение салона активируется;
замена штатных колпачков на детали от Опель Астра второго поколения. Размеры идентичные, отличие лишь в форме, она выпуклее, что способствует быстрому реагированию датчика на открытие/закрытие двери;
систематическое нанесение на резиновое изделие силиконовой смазки для восстановления эластичности.

Установка подиумов на задние двери Лады Гранты

Для большинства водителей штатной акустической системы достаточно, как и динамиков. Но любители качественного звучания практикуют монтаж подиумов, проставок.

Процесс установки на задних дверях аналогичен установке на передних. Работы проводим самостоятельно, принцип работы интуитивно понятен.

Четко определяем размеры, форму будущих динамиков. С этой целью снимаем карту, прикладываем динамики к отверстиям, рассчитываем параметры подиумов. О том, как демонтировать карту на Ладе Гранте, написано в начале статьи.
Самостоятельно вырезаем заготовки по чертежам или приобретаем стандартные конструкции в магазине. Состыковываем с корпусом пеной.
Подключаем динамики к колодке с проводами, изготовитель изначально проложил кабеля в заднем контуре.
Устанавливаем защитные сетки, проверяем исправность работы.

Вставка подиумов

Шумоизоляция задних дверей на Ладе Гранте

Процедура настолько проста, что отнимет не более 15 минут свободного времени.

Подготовка:

несколько листов Визалиса, размеры 500 мм х 750 мм;
один лист Битопласта;
пластиковая гофра для укладки проводки;
обезжириватель;
любой нагревательный прибор;
инструменты, ветошь.

Последовательность действий

Перед началом работы элемент кузова должен быть установлен на несущую конструкцию. Алгоритм описан в начале статьи;
Очищаем внутреннюю поверхность металлической конструкции от грязи, наслоений, обезжириваем ацетоном, бензином.
Проверяем состояние виброизоляционной накладки. Оклеиваем новой по мере необходимости.
Вырезаем куски Визалиса необходимой формы.
Смазываем Литолом движущие элементы.
Укладываем электрическую проводку в пластиковый рукав.
Нагреваем Битопласт, прикладываем Визалис.
Собираем кузовной элемент.

Регулировка задней двери Лада Гранта

Первый признак того, что нарушены зазоры — появление звонкого стука при захлопывании, плохо открывается задняя дверь. Отрегулировать (восстановить) зазоры можно самостоятельно.

Для этого понадобится: ударная отвертка, ветошь, смазка.

Как отрегулировать зазор: пошаговая инструкция

Изначально проводим визуальную диагностику кузовного элемента, оцениваем места увеличенного (уменьшенного) зазора. Для объективности используем пластиковую вставку, как эталон заводского стандарта, толщиной 3.0 мм.

После диагностики отпускаем верхний и нижний болты петли, опускаем (поднимаем) ее на несколько миллиметров. Если не закрывается задняя дверь, регулируем зазор повторно.

Иногда случается так, что регулировочная петля не может в полной мере обеспечить корректировку зазора. Обычно это случается после аварии, удара, столкновения. Тогда отвинчиваем опорные петли и завершаем регулировку зазора.

Процесс регулировки

При меньшем зазоре следует опустить стекло вниз до самого упора. Потом сделать закрытие на один щелчок, взять за верхнюю кромку и пару раз подтолкнуть на себя с небольшим усилием. А если зазор на передней двери оказался шире, то нужно открыть ее с опущенным стеклом и, упираясь ногой в обшивку, несколько раз дернуть дверь во внутреннюю сторону. Потом уже можно будет переходить к главной проблеме, связанной с плохой работой замка.

специальная отвертка;
силиконовая смазка;
ограничители.

Когда происходит небольшое выпирание наружу, нужно в проем и на центральную стойку положить мягкую и прочную прокладку, в то место, где находятся петли, а потом пробовать закрыть дверь. Если же дверь слегка углубилась относительно самого кузова, то нужно сделать упор снаружи коленом в районе петли и потянуть открытую дверь на себя. Делая такие регулировки задних дверей, можно добиться мягкости их работы без разных побочных эффектов.

Устанавливать их можно хоть на проеме, хоть на самой двери. За счет наличия пружин закрывание/открывание будут плавными, а звук — не слишком громким. В основном те, кто столкнулся с подобной проблемой, чаще всего пытаются решить ее с помощью смазки. В каком-то смысле это помогает, но только на короткое время. И в дальнейшем может стать только хуже.

В статье описан процесс снятия наружной ручки открывания дверей автомобиля. Ручка снимается при ее замене, а также для удобства замены личинки замка.

Вам потребуются: ключ «на 8», отвертки с плоским и крестообразным лезвием.

Последовательность действий при замене ручки задней правой (левой) двери

Работы проводим модульно, так как изначально следует демонтировать обшивку, внутреннюю начинку, открутить фиксаторы ручки.

Этап №1: демонтаж карты.

Помещаем машину на площадку, обеспечиваем первоочередные меры безопасности, активируем стояночный тормоз.
Открываем заднюю левую дверь, стекло поднимаем в верхнее положение.
Скручиваем блокиратор (солдатик).
Отверткой поддеваем крепление ручки стеклоподъемника, выводим из пазов, извлекаем фиксатор.
Поддеваем пластиковую вставку по центру карты, выкручиваем болт.
Остальные три болта расположены в нижнем периметре карты, а также, за дверной ручкой.
Пластиковая карта крепится к металлическому кузову на десяти клипсах. В процессе демонтажа будьте предельно внимательны, так как клипсы слишком хрупкие, часто ломаются.
Отщелкиваем карту в направлении «против часовой стрелки».

Этап №2: отсоединяем тягу блокировки двери, выводим ее из полости двери.

Используя головку на «8» с переходником, выкручиваем болт крепления ручки.
Аккуратно отверткой поддеваем и отсоединяем штанги замка с внутренней стороны.
Сдвигаем ручку в направлении «вперед», снимаем ее.

На этом процесс демонтажа элемента отпирания окончен. Далее проводим профилактику, устанавливаем новые детали, собираем конструкцию в обратной последовательности.

Регулировка передней двери Лада Гранта

Чаще всего, слышны нарекания на задние двери, но и передние порой захлопываются с трудом. Самостоятельно отрегулировать замок вовсе не сложно. Для этого потребуется:

отвертка;
набор автоинструментов;
смазка;
жидкость для удаления ржавчины WD– 40.

Последовательность действий

Изначально проводим визуальную диагностику, оцениваем фактические зазоры между водостоком, верхней кромкой. Идеальные параметры 2 – 3 мм. Если изменения не соответствуют — откорректируйте зазоры.

Если зазор больше рекомендуемого, то откройте дверь, опустите стекло, слегка надавите на верхнюю часть каркаса. Повторите закрытие. Если улучшений нет, тогда отпускаем крепление защелки, подбираем наиболее оптимальный вариант.

Иногда бывает так, что настройка возможна только при помощи петель. Для этого отпускаем крепление верхней и нижней петли (ключ на «13»), выводим зазоры строго в соответствии с рекомендациями.

Для удобства и корректности выставления зазоров используем деревянные вставки-ограничители, толщиной 2 – 3 мм по периметру конструкции.

Принцип работы концевиков

The following two tabs change content below.

Об эксперте:

Эксперт по Ладам

Эксперт по автомобилям Лада с многолетним стажем. Владею автомобилем Лада Гранта, собираю корч на базе «Приоры».

Иногда остаюсь с ночёвкой в гараже. Моя жена к автомобилям ревнует меня больше, чем к женщинам.

В зависимости от копмплектации Лада Гранта может быть оснащена одним концевиком (только водительская дверь) — комплектация Стандарт, или 4-мя концевиками — комплекатция «Норма+» и «Люкс».

Действительно, многие владельцы автомобиля Лада Гранта поменяли концевики в пороге на выключатели в дверном замке. Зимой концевики в порогах часто не реагируют на открытие двери из-за потери эластичности резинового колпачка. Также иногда встречаются случаи, когда концевики Лада Гранта в порогах сами срабатывают при резком повороте автомобиля, когда дверь может немного отходить от кузова.

Переход на концевики в дверном замке устраняет эти проблемы, и это можно осуществить собственными силами. Для этого понадобятся дополнительная проводка и штекеры.

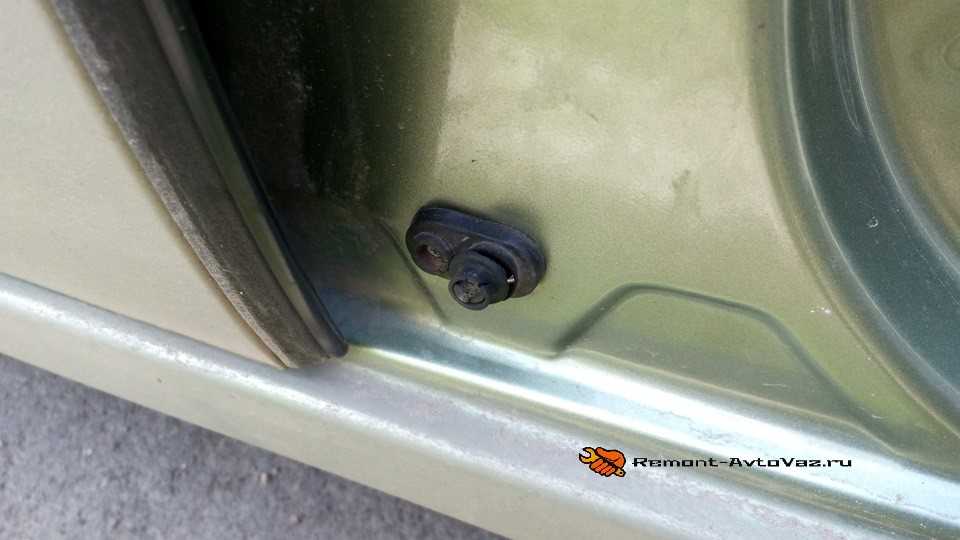

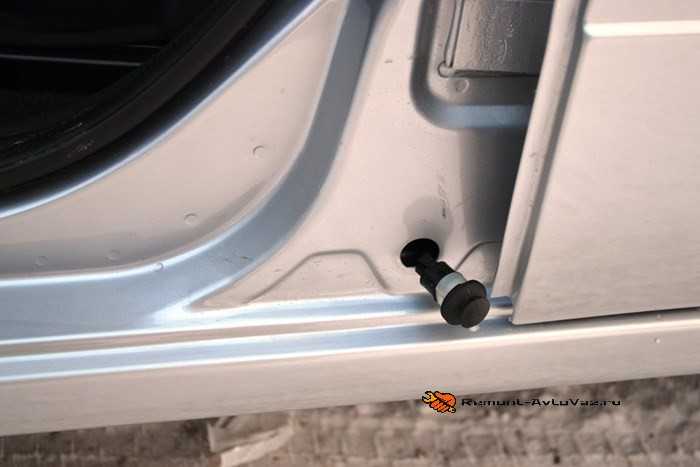

Извлекаем старые концевики

Старые же концевики в порогах удаляются довольно просто. В зависимости от конструкции они крепятся либо на резиновые усики, либо на саморез.

В первом случае их просто нужно аккуратно потянуть на себя, так как выключатели держатся за счет фиксирующих усиков.

Во втором случае необходимо открутить саморез концевика.
Далее следует просто вытянуть разъем с проводами, тут обычная фишка «мама и папа». Могут возникнуть сложности с тем, что разъём прикипел к штекеру, тогда необходимо использовать «преобразователь ржавчины».

На всех четырех дверях принцип удаления концевиков одинаков. Правда, на Грантах в комплектациях «Стандарт» и «Норма» с завода установлен только концевик водительской двери, а на остальных в порогах стоят резиновые заглушки. Такой же заглушкой можно будет заделать и пустое отверстие от удаленного из порога концевика левой передней двери.

С завода установлен только концевик водительской двери

Выше мы писали о варианте концевиков с саморезом, так обычно поступают, когда хотят установить концевики на все двери. В данном случае покупается три концевика, и параллелятся к водительской двери к плюсовому проводу, а минус — это саморез, который будет питаться от кузова автомобиля.

Ремонт концевиков

Эта проблема идёт ещё с первых Самар, где качество отдельных запчастей было очень плохим. Владельцы девяток подтвердят, что концевики там были ущербны, так и здесь на Лада Гранта, концевики делал «враг народа». Посмотрите, что с ними стало, через три года эксплуатации.

Эти концевики можно починить, но проще выкинуть. Необходимо зачистить контакты на месте.

Зачистить этот контакт, но учитывая количество ржавчины, эффект будет ненадолго

Как снять обшивку передней и задней дверей на Ладе Гранте

Довольно часто владельцев Лада Гранта не устраивает качество обшивки дверей в связи с наличием шумов, стуков и скрипов внутри двери. Чтобы устранить такие проблемы, придётся снять обшивку. Сделать это своими силами несложно и с поставленной задачей сможет справиться даже начинающий автомобилист.

Снять самостоятельно обшивку двери несложно

Основные причины, по которым может понадобиться снятие обшивки передних или задних дверей:

скрип, другие посторонние звуки внутри двери;
деформация дверной панели, вследствие механического или термического повреждения;
брак при изготовлении обшивки двери;
износ клипс и защёлок, что приводит к ослаблению крепления;
поломка стеклоподъёмника;
выход из строя замка или механизма открывания двери;
замена стекла.

Инструменты и материалы

Чтобы выполнить снятие обшивки дверей на Лада Гранта своими руками, надо приготовить следующие инструменты и материалы:

крестовая и плоская отвёртка;
специальная пластиковая лопатка, с её помощью проще снимать панель;
набор новых защёлок, так как старые могут поломаться.

Порядок демонтажа обшивки с передней двери

Перед тем как приступить к выполнению работ, надо установить автомобиль на ровной площадке. Обязательно его зафиксировать при помощи ручного тормоза. При наличии электрозамка надо отключить питание от аккумулятора.

Порядок выполнения работ:

Снятие кнопки блокировки замка. Для этого откручивают кнопку, затем при помощи отвёртки поддевают заглушку. После этого откручивают винт.
Откручивание винтов, находящихся в подлокотнике. Кроме этого, надо снять заглушку и открутить винт, находящийся на внешней части рукоятки.
Извлечение двух винтов крепления кармана. Они находятся в нижней части панели.
Снятие чехла с ручки управления зеркалом. Для этого его просто поддевают отвёрткой.
Демонтаж панели. При помощи лопатки аккуратно поддевают обивку и срывают её с фиксаторов.
Отключение проводов. Надо немного отвести панель, после чего отключить провода, идущие к колонке и к электрозамку.

Видео: снятие обшивки с передней двери

Снятие обшивки с задней двери

Процесс демонтажа панели с задней двери практически не отличается от того, как это было сделано в предыдущем случае, но всё же есть определённые нюансы.

Порядок демонтажа:

Снятие кнопки блокировки замка. Проводится так же, как и на передней двери.
Демонтаж ручки стеклоподъёмника. Сначала отжимают и снимают розетку, а затем выдвигают фиксатор и демонтируют ручку.
Снятие рукоятки. Сначала поддевают заглушки, затем откручивают два винта и демонтируют рукоятку.
Откачивание винтов, находящихся в нижней части панели.
Демонтаж панели. Надо снять её с 10 фиксаторов, начинают с угла и движутся в стороны.

Установка обшивки на передней и задней двери выполняется в последовательности, обратной процессу снятия. Будьте готовы к тому, что во время демонтажа практически всегда происходит поломка части защёлок, поэтому перед началом работы надо обязательно приобрести комплект новых клипс.

Пошаговая инструкция по демонтажу замка задней правой (левой) двери на Ладе Гранте

Работы проводим модульно: демонтаж карты, снятие внутренней начинки, ручки, замка.

Повторяем предыдущие действия.
Отверткой с крестообразной битой выкручиваем крепление промежуточного рычага тяги блокировки, сдвигаем основание рычага.
Выводим лапку фиксатора из штатного отверстия.
С торца двери выкручиваем три винта, фиксирующих замок у основания.
Извлекаем замок в сборе с электрическим приводом через специальное технологическое окно.
По бокам нажимаем на фиксаторы, отсоединяем колодку с проводами от изделия.
По мере необходимости снимаем тягу, отжимаем пластиковый фиксатор, проворачиваем вокруг оси.

Смазываем подвижные механизмы, устанавливаем новый замок, собираем детали в обратной последовательности.

Устройство замка задней двери

Обзор цен производителей

Наименование / артикул	Цена (Руб.)
Замок задней двери 21900-6205013-10	От 2000
21900-6205012-10	—/—
21900-6205013-00	От 650
Палец фиксатора 11180-6105228-00	От 150
Винт 21080-6105268-00	—/—
Втулка 11180-6105276-00	От 100

*цены актуальны состоянием на 28.11.2018 года.

Видео обзор по снятию двери на Лада Приора

Прежде чем приступать к выполнению этой работы, необходимо будет снять обшивку двери. После того, как данный шаг выполнен, можно приступать непосредственно к процедуре замены двери, что и будет показано наглядно в видео обзоре.

Думаю, что из представленного ролика все ясно и вполне наглядно показа процесс демонтажа и установки. Процедура довольно простая и справиться можно самостоятельно, если нет рядом помощника

Чтобы избежать проблем при снятии, обратите внимание на то, чтобы все провода были отсоединены, а именно:

Акустические от передних колонок
Питание стеклоподъемников
Провода питания управления центральным замком

При установке также не забываем про их подсоединение в обратной последовательности на свои места. Если у вас есть необходимость в полной замене двери на Приоре, то стоит ознакомиться с ценами новых деталей.

Итак, дверь водительская обойдется не дешевле 11 000 рублей, передняя пассажирская чуть меньше — порядка 10 000 рублей. Что касается цена задних дверей, то там разброс минимальный и составляет около 9000 рублей за штуку.

Источники

http://carfrance.ru/snimaem-i-remontiruem-konceviki-dverej-lada-granta/
http://www.autosecret.net/lada-granta-vaz2190/kuzov-i-salon-lada-granta/1211-snjatie-vnutrennej-ruchki-lada-granta
http://zarulemvaz.ru/zamena-dveri-na-priore-svoimi-rukami/

Методы решения проблем с концевыми выключателями дверей

Мы рассмотрим ряд достаточно простых способов по решению вышеописанных проблем, которые каждый автовладелец сможет без труда применить на практике. Таким образом, при возникновении неполадок, вызванных работой концевиков в зимние месяцы, можно прибегнуть к следующим методикам:

Снимите с концевых выключателей пыльники. Помните о том, что эти колпачки из резины выполняют защитную функцию, а потому при их снятии вам придется очень тщательно следить за чистотой. Снимать пыльники рекомендуется лишь на короткое время, при морозной погоде на улице.
Замените «родные» колпачки аналогами. В качестве аналогов подойдут пыльники от других концевиков, к примеру, Toprun, которые являются практически копией оригинальных колпачков Гранты. Однако эти пыльники изготавливаются из материалов, не теряющих своей эластичности на минусовой температуре, что является их несомненным плюсом. Менять сами концевики вам не нужно, заменить следует только колпачки.
Установите под пыльник выключателя пружину. С этой целью могут быть использованы пружины, имеющие длину примерно в 18-20 мм и диаметр в 12-13 мм при толщине проволоки в 1 мм. Установить их нужно на штоке концевика, прямо под пыльниками. Хорошая пружина не позволит колпачку постоянно находиться в сжатом состоянии и не подведет вас даже при температуре -40С.
Смажьте все резинотехнические поверхности силиконом, это поможет при сравнительно небольшом морозе (примерно -10С и меньше).
Обработайте поверхность водоотталкивающей жидкостью. Такая мера работает в достаточно широком температурном диапазоне (до -50С), но является сугубо временной.

Важные моменты

необходимо помнить, что под крепёжными винтами обшивки находятся ещё и пластиковые защёлки. И после отворачивания всех винтов придётся преодолевать сопротивление этих защёлок, буквально отрывая обшивку от двери. Поддеть эти клипсы каким-нибудь инструментом не получится — они слишком далеко. Так что нередки ситуации, когда после снятия обшивки половина клипс оказывается сломана. Выход здесь только один: иметь под рукой комплект запасных дверных защёлок;
на машинах с электрическими стеклоподъёмниками управляющие блоки стоят только в передних дверях. Следовательно, при снятии задних дверных обшивок всевозможные провода от разъёмов отключать не придётся;
кнопка блокировки замков имеет левую резьбу только на самых ранних моделях Гранты, выпущенных в 2011 году. На машинах более позднего выпуска резьба стала правой.

Итак, снять дверную обшивку с Гранты — задача несложная. Она вполне по силам даже начинающему автолюбителю. А опытному автовладельцу требуется не более 10 минут на то, чтобы разобраться с одной дверью. Картину портят только внутренние пластиковые защёлки, избежать поломки которых не удавалось, кажется, ещё никому. Но это — «врождённый» недостаток конструкции, с которым придётся смириться.

Замена концевика двери Гранта

Для проведения этой процедуры, помимо самого датчика двери, вам понадобится только рожковый ключ на 10. Последовательность выполняемых действий будет следующей:

Для начала нужно отсоединить провод «минусовой» клеммы аккумулятора;
Затем необходимо взяться за концевик и аккуратно извлечь его из посадочного места, преодолев при этом сопротивление удерживающих его фиксаторов;
После потребуется сжать фиксатор колодки концевика и отсоединить от него колодку жгута проводов;
Следующим вашим шагом будет снятие с концевого выключателя защитного колпачка;
Установка нового устройства заключается в проведении действий, аналогичных описанным выше, но произведенных в противоположном порядке.

Применив данный метод можно без проблем снять и сменить концевики, расположенные на всех дверях автомобиля.

Иммобилайзер и ключи на Лада
Замена топливного фильтра на Лада Гранта
Установка подсветки бардачка для Лада Гранта
Пружины для крышки багажника Лада Гранта
Снятие кожуха рулевой колонки на Лада Гранта
Снятие и установка расширительного бачка на LADA Granta
