Замена катализатора lada 21099 (ваз 21099)

Последовательность выполнения работ

Имея все это под рукой, можно приступать к работам:

Устанавливаем ВАЗ-2114 на смотровую яму, и обездвиживаем. Если авто только с поездки – даем время остыть выхлопной системе. Снимаем защиту картера.

Откручиваем болты крепления штанов выпускного коллектора от приемной трубы катализатора и разъединяем их. Болты крепления лучше предварительно обработать WD-40.

Если замена делается только частичная – катализатор и глушитель оставляем пока на месте. А вот при полной замене все, что идет от штанов коллектора – с ВАЗ-2114 снимаем.

Переходим в подкапотное пространство. Откручиваем гайки крепления выпускного коллектора к головке блока, предварительно обработав их WD-40.

Аккуратно снимаем штатный коллектор и прокладку, находящуюся под ним.

Далее производится установка «Паука». Если выбор сделан правильно, то он станет на место без проблем

Важно не забыть установить новую прокладку под него. Если старые гайки крепления сильно проржавели, их лучше заменить новыми, омедненными или латунными.

Переходим под автомобиль

При частичной замене производим примерку совпадения «Паука» с приемной трубой катализатора. Обычно «паук» длиннее штатного коллектора, поэтому придется выхлопную систему укорачивать, для этого и нужна шлиф. машинка (болгарка) и сварочный аппарат. Затем полностью вырезается катализатор. Вместе с катализатором возможно придется удалить и часть трубы, которая идет за ним. А на его место вваривается резонатор, предварительно все подгоняется по длине.

Соединяем «Паук» с приемной трубой резонатора. На этом частичная замена завершена.

При полной замене, производим то же самое, что и при частичной, но с новой прямоточной системой и резонатором. То есть подвешиваем на авто новую выхлопную систему с резонатором, производим замеры, при необходимости подгоняем по длине, все соединяем и закрепляем.

Что необходимо для проведения работ?

Все работы можно провести и самому, предварительно купив все необходимое. Переделка выхлопной системы может быть частичная, с заменой катализатора на резонатор, но в таком случае «Паук» свою эффективность будет обеспечивать не полностью, и полная замена выхлопной системы.

В первую очередь, необходимо купить сам «Паук» на автомобиль ВАЗ-2114, лучше брать тип 4-2-1. Если переработка будет полной, потребуется еще резонатор и прямоточный глушитель, а при неполной — только резонатор. При замене обязательно меняется прокладка выпускного коллектора. Покупать следует только детали фирм, хорошо зарекомендовавших себя. Таким производителем является, к примеру, Stinger, но есть и другие.

Из инструментов потребуется:

Набор ключей;
Сварочный аппарат (возможно);
Шлиф. машинка с отрезным кругом (возможно);
Новые крепежные элементы выхлопной системы;
Лямбда-зонд с удлиненной проводкой;
WD-40;

Типы

Данное очистительное устройство, делится на типы, в зависимости от материала, на котором располагается очищающий слой. Оно может быть керамическое и металлическое. По форме: в виде куба, сот, или продольного блока.

Наиболее распространенный тип на автомобилях ВАЗ 2114 – керамический. Это связано с его доступной ценой. Но, у него есть одно отрицательное качество – хрупкость конструкции. То есть, при попадании в глубокую яму, ваш катализатор может рассыпаться на части. Также, если во время длительной поездки, когда выхлопная система перегревается, на очистительное устройство попадет вода, то керамическое покрытие треснет, и потеряет свою герметичность, а вместе с ней и пользу от работы.

При металлическом катализаторе, такого конечно не случится, но такой тип агрегата, не устанавливается на ВАЗ 2114.

Некоторые особенности

Есть несколько нюансов, которые следует учитывать при переделке выхлопной системы ВАЗ-2114. Устанавливаемый тюнинговый коллектор шире по размерам, поэтому он будет касаться резинового патрубка, ведущего на печку. Чтобы это в дальнейшем не привело к вытеканию охлаждающей жидкости, следует этот патрубок заменить на новый, подлиннее, и отвести его от коллектора.

Поменять придется и лямбда-зонд, поскольку отверстие под его посадку в тюнинговом коллекторе находится ниже, чем в штатном, поэтому и нужен этот датчик с удлиненной проводкой.

Также «Паук» более объемный снизу, поэтому установить защиту днища уже не получиться.

Завершающим этапом всех этих работ является перепрошивка электронного блока управления, которая позволит «воспринимать» новую выхлопную систему как штатную. Также перепрошивка позволит «раскрыть» весь потенциал силовой установки после переработки. Перепрошивку лучше выполнять у знающих специалистов на СТО.

Это и все работы, касающиеся переработки выхлопной системы автомобиля ВАЗ-2114.

Как известно, на большинстве современных автомобилей стоит каталитический нейтрализатор. Не исключение и новые модели Ваз. Он предназначен для очистки отработок и установлен бывает в выхлопную систему автомобиля. От этой, казалось бы незначительной детали, зависит многое. Так, катализатор, как называют деталь по-другому, улучшает динамические характеристики, а также снижает уровень расхода топлива. Замена катализатора на ваз 2114 бывает нужна в случае, если вместо него ставится пламегаситель. Все же, на ваз 2114 заменитель катализатора ставится не так часто, как он заменяется из-за поломки или неисправности. Сделать замену несложно. Нужно просто вооружиться терпением и необходимыми инструментами, а также следовать инструкции, представленной ниже. Из инструментов понадобятся следующие:

каталитический нейтрализатор новый или пламегаситель;
смотровая яма;
ключи гаечные;
жаростойкая труба;
электронный эмулятор.

Другие варианты замены катализатора

Нередко владелец машины не хочет устанавливать ни катализатор новый, ни пламегаситель. Такое тоже бывает.

Установка специальной вставки

На фото вверху видно, какова должна быть модель. Вооружаемся специальными инструментами и начинаем:

своими руками из металлической трубы делаем модель с фланцами (сечение трубы должно быть такое же, как и у выпускной системы автомобиля);
старую систему не трогаем;
трубу с фланцами вставляем в катализатор.

Изменение корпуса старого катализатора

Методика данного способа, как и говорилось выше, подразумевает очистку внутренней части корпуса старого каталитического нейтрализатора и набивку туда металлической стружки. Данный метод считается самым худшим из всех, но все же, применяется некоторыми автолюбителями. Зато у глушителя появляется более привлекательный внешний вид. Для этого нужно:

выпотрошить корпус старого катализатора;
набить туда металлическую стружку или мочалку;
заварить плотно по краям.

Описанная выше пошаговая инструкция поможет не только освоить замену каталитического нейтрализатора или катализатора, как называют его в народе, на Вашем автомобиле, но и получить массу полезной информации. Можно узнать о кислородном датчике и для чего он нужен, где его месторасположение, а также несколько способов замены старого катализатора на пламегаситель или самодельную вставку из труб, сделанных своими руками.

Источники

http://auto-wiki.ru/zamena-katalizatora-na-vaz-2114/
http://nadomkrat.ru/vyhlopnaya-sistema/pauk-4-2-1-vaz-2114
http://masteravaza.ru/vozdushnyj-filtr-i-sistema-vypuska-otrabotavshih-gazov/katalizator/zamena-katalizatora-na-vaz-2114-95

Замена устройства на 8-ми клапанном моторе

Недорогой ремонт

На двигателе ваз 2114 с восемью клапанами катализатор расположен за выпускным коллектором, но перед резонатором непосредственно на днище машины. Многие автолюбители пренебрегают заменой этого устройства, ошибочно считая, что оно никак не влияет на загрязнение окружающей среды и не мешает нормальной работе двигателя. Но, увы, это не так. Многие даже умудряются установить вместо катализатора обыкновенную гофрированную трубу, что значительно повышает шум в салоне авто, и, самое главное, приводит к быстрому разрушению самого глушителя. Для того чтобы осуществить недорогой ремонт устройства, нужно вырезать в нем небольшой участок и выбить из него керамические соты. Затем произвести сварку, тем самым заделав корпус. Но при таком ремонте нужно быть готовым к тому, что шум в салоне авто будет сопровождать вас повсюду. Самый лучший вариант, это замена заводского катализатора на эффективно работающий пламегаситель.

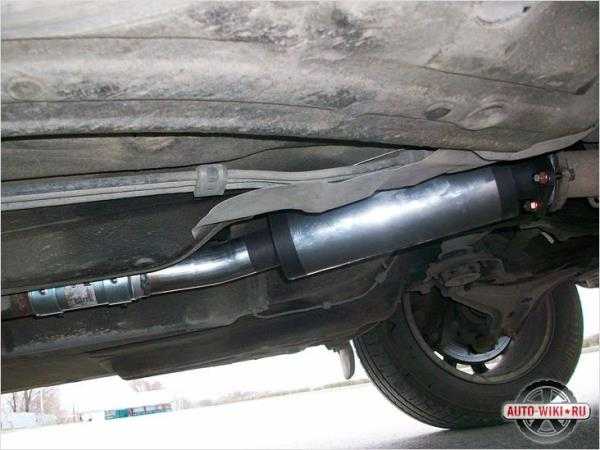

Установленный пламегаситель

Такое устройство можно собрать как собственными руками, так и обратиться за помощью к специалистам на любую СТО.

Конструкция пламегасителя

Также можно приобрести новый катализатор в магазинах автозапчастей. Замена неисправного устройства на новое займет не более одного часа. Но вы будете уверены, что это никак не повлияет на показания датчика, так как он устанавливается до катализатора.

Устройство

На Ладе 2114, катализатор устанавливался в глушителе. Он состоял, как правило из керамической оболочки, в виде сот, и наполнителя, в виде: родия, палладия и платины. На двигателе категории Евро – 3, вместо керамической оболочки, можно встретить металлическую.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Внутреннее устройство

Поскольку, устройство такого очистительного механизма, полностью закрывает свободный проход отработанным газам, то при неисправности или засорении, очистительная вставка стает слишком плотной, и не пропускает газы. Данный фактор, в полном объеме влияет на работу двигателя.

Замена устройства на 16-ти клапанном моторе

Катализатор на 16-клапанный двигатель

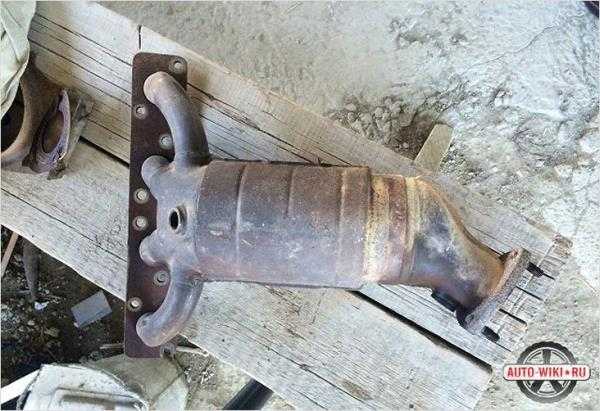

В этом случае катализатор расположен совместно с выхлопным коллектором, и его стоит искать под капотом автомобиля, в непосредственной близости от блока цилиндров. Для замены агрегата нам нужен катализатор с нулевым сопротивлением, или – как его называют в народе – «паук». Произвести замену устройства вполне возможно в собственном гараже. Первый нюанс при замене агрегата – это демонтаж топливной рампы. Второй – это наличие двух лямбда зондов. Первый расположен прямо на катализаторе и отвечает за настройку топливной системы. Второй же находится уже после него, на фланце. Очень часто его называют «экологическим». При неисправности лямбды датчик выдает ошибку, впрыск топлива начинает работать неправильно, в результате чего повышается тяга и, соответственно, расход топлива. Для решения этой проблемы также существует два способа. Первый – это приобрести «паук» с одним регулятором и прошить блок электроники с версии Евро-3 на Евро-2. Но здесь есть одно НО, на таком пауке всего одна резьба, и она находится на фланце. Значит, для установки устройства придется собрать удлинитель, состоящий из проводов и двух разъемов, именуемых в народе «папа-мама». Второй же, это приобрести «паук» с двумя регуляторами и просто установить его на свое штатное место. В этом случае перенастраивать электронику не нужно.

Симптомы неисправности

Со временем, данный механизм приходит в негодность, и требует ремонта или замены. Обычно, катализатор ВАЗ 2114, может отработать около 150 – 200 тыс. километров. После этого, наполнитель засоряется настолько, что выхлопные газы не могут проникнуть через них. Определить, что данный механизм неисправен, можно по ряду характерных симптомов.

Первое, что стает заметно, еще при рабочем катализаторе, но уже при его критическом состоянии – резкое ухудшение динамики. Например, разгон до 100 км/час, вместо 13 секунд, будет занимать 17 – 20, а свободный ход практически исчезнет.

Второй признак – нестабильная работа холостого хода. Из-за того, что очиститель будет практически забит, то часть выхлопных газов будет возвращаться в камеру сгорания. Поскольку двигатель, на холостых оборотах не образует давление, то обратный поток газов, просто будет «душить» его.

Третий признак – ухудшение запуска двигателя. Поскольку выхлопные газы не будут выходить через выхлопную трубу, они будут оставаться в системе даже тогда, когда автомобиль будет не заведенный. Поэтому, при попытке завести двигатель, газы будут смешиваться с топливными испарениями, и возгорание не произойдет.

И последний, четвертый признак – отчетливый запах серы в салоне автомобиля. Так, как механизм отвода выхлопных газов проходит через весь автомобиль, при его закупорке, газы будут проникать в щели вентиляции, загрязняя салон машины.

Удаление катализатора на ВАЗ 2114 (ВАЗ 2115): характерные причины неисправности механизма

Причин, вызывающих неполадки в работе выхлопной системы автомобиля множество. Ниже мы опишем те неисправности, при возникновение которых нужно будет обязательно произвести удаление катализатора на ВАЗ 2114 либо ВАЗ 2115:

Систематическая заливка в топливную систему некачественного горючего или его октановое число не соответствует установленной норме для данного типа транспортного средства;
Несвоевременное прохождение планового технического осмотра;
Использование машины не по целевому назначению;
Стиль и манера управления техническим средством не соответствуют техническим возможностям автомобиля;
Установка некачественного или неоригинального оборудования при проведении ремонтов;
Стороннее механическое повреждение из-за аварии или ДТП.
