Замена кардана lada 2107 (ваз 2107)

Уход за карданным валом

Если соблюдать несколько простых советов и эксплуатировать карданный вал бережно и аккуратно, то он прослужит гораздо дольше и вам не придется тратить лишнее врем на ремонт кардана ваз 2107.

Не стоит цеплять днищем автомобиля бугры и неровности на трассах и избегать щебенки и камней на дорогах – это защитит карданный вал от механических повреждений.
Нелишним будет покрасить карданный вал или иными способами защитить его от коррозии. Так, его баланс не нарушится гораздо дольше.
Желательно как можно чаще проверять болты и соединения детали и в случае необходимости подтягивать их.
Обязательно проверяйте зазоры между шарнирами и сравнивайте их с предельно допустимыми значениями.
Не реже чем раз в три месяца осматривайте муфту – если она покрыта трещинами или лопнула – деталь следует заменить как можно скорее. Иначе ремонтировать придется более дорогостоящие части кардана.
Периодически смазывайте все детали механизма.

И, главное, следует понимать, что для выполнения работ по ремонту или обслуживанию карданного вала необходимо иметь хотя бы минимальные соответствующие навыки.

В этом случае вы можете быть уверены, что все работы будут выполнены правильно и не придется ничего переделывать.

Как поменять подвесной подшипник на ВАЗ 2107?

Как только вы услышали характерные звуки выхода из строя подшипника, проведите оценку внешнего вида подшипника. Для этого нужно заглянуть туда, где он расположен. Чаще всего, вышедший из строя подшипник имеет незначительные внешние повреждения в виде прогнувшейся защитной вставки, а на корпусе видны следы смазывающего вещества. После этого можно приступать к замене детали.

Порядок замены:

Автомобиль необходимо загнать на смотровую яму и включить первую скорость. Для большей уверенности рекомендуется под колеса с обеих сторон поставить противооткатные упоры, чтобы исключить возможность любого случайного перемещения автомобиля.
Во всех местах, где производится крепеж карданного вала, соединительные детали обработайте смазкой WD-40. Стоит отметить, что при замене подвесного подшипника, необходимо сделать и замену крестовин карданного вала. Дело в том, что эти детали имеют, примерно, одинаковый ресурс, что объясняет одновременный их выход из строя. Пока WD-40 впитывается, можно посетить ближайший магазин и приобрести необходимые комплектующие. Не забудьте сделать пометки на кардане, деталях редуктора и КПП. Это нужно для того, чтобы при сборке установить карданный вал правильно и не допустить возникновение новых вибраций.

Теперь, с помощью гаечного ключа на 13 выверните крепления карданного вала, расположенные на хвостовике редуктора. После этого, откручиваются все крепежные части подвесного подшипника. Далее необходимо развальцевать специальные фиксирующие лепестки и вытащить карданный вал из муфты, изготовленной из эластичного материала. Теперь снимите кардан и демонтируйте стопорные кольца крестовин. Фиксирующие стопорные кольца можно отстегнуть при помощи специальных щипцов.
Под крестовины положите специальные проставки. Далее аккуратными ударами молотка или долото, сбейте детали с посадочных мест.
Переходим к подшипнику. Карданный вал зажимается в тисках, а в месте крепления подшипника откручивается гайка. При помощи съемника выдавите вилку подвесного и сбейте подшипник с кардана при помощи равномерных ударов молотка по всей окружности детали.

Зачистите место установки нового подшипника от грязи любым доступным средством. Во всех случаях для этих целей рекомендуется применять ветошь. Установите новый подшипник на карданный вал

Для оценки правильности монтажа обратите внимание на стопор детали, который должен зафиксироваться по направлению к заднему мосту автомобиля. Не забудьте установить защитную шайбу.

Закрутите гайку крепления подшипника на валу и проведите ее контровку

Для этого можно воспользоваться молотком и зубилом.
Новые крестовины и карданный вал устанавливаются в обратном порядке. На этом замена подшипника завершена.

Вот так производится замена подвесного подшипника карданного вала ВАЗ. Как видите, это совсем не сложная операция и требует от вас лишь места и наличие соответствующего инструмента.

Подвесной подшипник карданного вала ВАЗ 2107: размеры, цены, как выбрать, какой купить

Конструкция промежуточной опоры карданного вала ВАЗ 2101 – ВАЗ 2107 состоит из шарикового однорядного радиального подшипника закрытого типа со смазкой, который находится внутри корпуса изготовленного из металла и резины. Закреплён шарикоподшипник стопорным колечком. На корпусе ПП имеется крепеж в виде скобы с отверстиями.

Маркировка шарикоподшипника: по ГОСТ 6-180605; по ISO 62305.2RS; Заводской (серийный или каталожный) номер подвесной опоры ВАЗ 2107: 2105-2202078.

ВАЖНО ЗНАТЬ: Осмотрите старый подвесной узел, убедитесь в работоспособности шарикоподшипника. Возможно замена опоры вам не потребуется и достаточно будет только поменять только подшипник, но чаще меняется узел в сборе, так же рекомендуют и специалисты

Подвесной подшипник ВАЗ 2107 для замены, цены которых представлены в таблице, выбирают исходя из рекомендаций опытных авто слесарей и работников СТО. Ниже представлен перечень предпочтительных производителей для покупки детали. На вопрос «Сколько стоит подвесной подшипник для ВАЗ 2107?» подробно ответит данная таблица

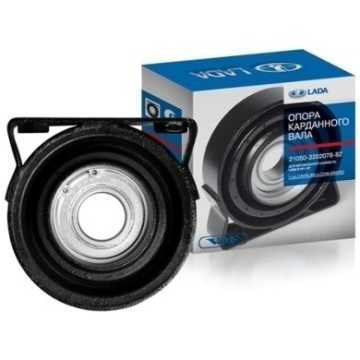

Обратите внимание на фотографии оригинальных ремонтных комплектов представленных в списке

ТАБЛИЦА СТОИМОСТИ ПОДВЕСНОГО ПОДШИПНИКА ВАЗ 2107

№ п/п	Марка	Номер по каталогу (артикул)	Цена 2017 год, руб	Комплектация
Стопорное кольцо	Подшипник 6-180605	Болты	Инструкция
1	VBF (ВПК) Россия Аналог	2105-2202078	580	+	+	+	+
2	АвтоВаз Россия Оригинал	2105-2202078-82	400	+	+	+	+
3	Rosteco Россия Аналог	20072	400	+	+	+	+
4	СЭВИ Россия Аналог	3103	420	+	+	+	+

ТАБЛИЦА РАЗМЕРОВ ПОДВЕСНОГО ПОДШИПНИКА 6-180605 (62305.2RS)

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр, d	mm	25
Наружный диаметр, D	mm	62
Номинальная высота, B	mm	24
Радиус монтажных фасок, r	mm (min)	2,0
Грузоподъемность динамическая	kH	22,5
Грузоподъемность статическая	kH	11,4
Номинальные обороты	об/мин	7500
Радиальный зазор	mm	0,01-0,024
Тип стали	–	ШХ-15
Тип смазки	–	С17 (Литол-24)
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	–
Момент затяжки	kN*M	–
Шероховатость колец	Ra	0.32
Количество шариков	шт.	7
Диаметр шарика	mm	11,509
Вес	г.	325

Основные неисправности карданного вала

Чаще всего в конструкции кардана у вазовской семерки выходят из строя крестовины и подшипника. Крестовины, как правило, ломаются по причине заводского брака, а подшипники изнашиваются потому, что им не хватает смазки. Если и еще несколько неисправностей, которые также распространены, но встречаются гораздо реже:

Механические воздействия на карданный вал.
Скопление грязи.
Выход из строя муфт.
Износ фланцев кардана.

Все эти неисправности довольно легко устранимы. При наличии определенных слесарных навыков можно просто заменить изношенную деталь или отремонтировать подшипники.

Необходимые инструменты

Прежде чем начинать работу обязательно запаситесь всем необходимым. Итак, чтобы отремонтировать карданный вал вам понадобиться:

Набор гаечных ключей или торцевых головок.
Набор отверток.
Деревянный молоток.

Ремонт карданного вала

Конструкция карданного вала ВАЗ 2107

Снять карданный вал в случае необходимости можно, даже не имея, под рукой подъемника или ямы. По крайней мере, это касается ВАЗ 2107. Однако прежде чем приступать к работе следует все-таки познакомиться с конструкцией кардана.

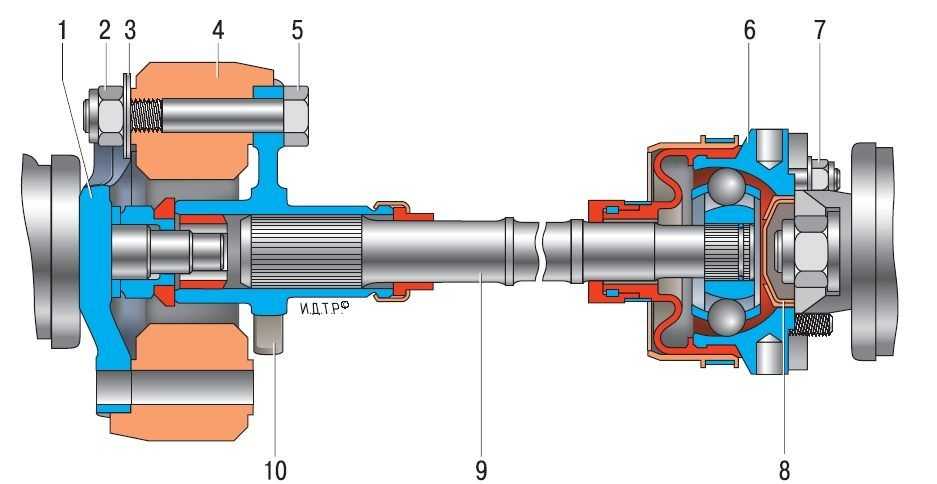

Конструкция карданного вала

Сам вал состоит из двух частей, соединенных крестовиной
В первой части кардана ваз 2107 содержится эластичная муфта, с помощью которой к валу подсоединяется коробка передач.
Подшипники. Постарайтесь, кстати, не рассыпать их, когда будете демонтировать карданный вал.

Демонтаж карданного вала

Как бы то ни было, лучше если собрались снимать кардан ваз 2107 воспользоваться подъемником или сделать это в гараже с ямой – так будет гораздо удобнее.

Итак, приступаем к снятию карданного вала, дабы поменять крестовины муфту или подшипники.

Фиксируйте задние колеса и обязательно поставьте автомобиль на ручник, чтобы он не скатился.
Откручивайте 4 болта в том месте, где редуктор соединяется с карданом ВАЗ 2107.
Далее, выкручивайте гайки, которыми подвесной подшипник крепится к днищу – их должно быть две.
Теперь нужно очень аккуратно стукнуть деревянным молотком, чтобы выбить вал со шлицев. По идее он должен отсоединиться от муфты, которая останется на коробки. (если муфту ваз 2017 не подлежит замене снимать ее не нужно. Если неисправна именно она – меняйте и собирайте ).
Далее, обязательно поставьте метки на тех местах где стоял кардан. В случае если вы не будете менять его и установите в итоге не так, в подарок получите множество неприятных ощущений, в том числе гул и вибрацию в салоне.
Теперь можно в случае необходимости переходить к замене крестовины. С помощью специального съемника вытягивайте стопорные кольца, удерживающие стаканы крестовины в пазах.
Далее, извлекаем сами стаканы, опять же при помощи деревянного молотка. Просто наносите резкие удары в районе крестовины и за счет вибрации стаканы сами выйдут из пазов и их можно будет вытащить с помощью плоскогубцев.
Старая деталь ремонту не подлежит поэтому вытащенную крестовину выкидывайте не задумываясь.
Теперь можно приступать к сбору кардана ваз 2107. Самое сложно как раз установить стаканы обратно. Начинаем собирать с того места где соединяются половины карданного вала. Крестовину размещайте в центре, а один из стаканов упирайте в стакан. После можно разместить второй стакан и установить их на место, все тем же деревянным молотком.
Дальнейшие действия не представляют особых сложностей. Просто собирайте карданный вал в обратном порядке. При этом не забывайте смазывать его составные части и не забудьте о метках, которые вы делали на месте где был установлен старый кардан.

Инструменты для ремонтных работ

Корпус крестовины выполнен из стали, проходящей термообработку. Это необходимо для обеспечения особой твердости шипов. Таким образом, качество материала играет большую роль на срок службы детали. Сколько машина может «пробежать» без замены крестовин? Считается, что примерно 500 тыс. км!

Стопорным кольцам и подшипнику также нужна замена

Обратите внимание, что резина самого подшипника должна быть достаточно эластичной

Замена крестовины на машине ВАЗ 2107 требует следующих инструментов:

набор рожковых и торцовых ключей;
молоточек;
плоскогубцы;
съемник, чтобы легко заменить старый подшипника;
щеточка по металлу.

Чтобы поменять крестовину на кардане понадобятся инструменты:

ключ на 13;
молоток;
плоская отвертка;
пассатижи;
съемник для крестовин, а если нет, то выколотка;
лучше тиски, но можно обойтись и без них имея увесистую железку.

Как поменять подвесной подшипник на ВАЗ 2107: устройство узла, инструкция по снятию и установке

тобы провести грамотную замену узла, обязательно ознакомьтесь с устройством карданного вала. Для автомобилистов впервые встречающихся с такой проблемой перед снятием и разборкой кардана рекомендуется распечатать или сохранить схему. На первой картинке обозначены составляющие детали с каталожными номерами, на второй схеме детально показан кардан.

ВАЖНО ЗНАТЬ: В процессе замены подвесного подшипника, возникают проблемы со снятием крестовины с игольчатыми роликоподшипниками (зависит от состояния данных деталей), поэтому будьте готовы поменять эти запчасти

Подготовьте инструменты по списку: – Набор ключей накидных с трещоткой (13, 17, 19); – Съемник с двойным захватом (по возможности); – Молоток, зубило (чтобы провести замену подвесного подшипника без съемника); – Отвёртка, монтировка; – Острый нож; – Круглогубцы для снятия стопорных колец; – Набор головок для монтажа/демонтажа крестовины с игольчатыми роликоподшипниками; – Тиски (желательно).

ПРИМЕЧАНИЕ: Снятие кардана удобнее производить в яме или на подъёмнике в гараже, если таковых нет, рекомендуется минимум приобрести или одолжить надежные подпорки, чтобы приподнять автомобиль.

Каково же ее устройство?

Главным составляющим элементом крестовин является подшипник, который крепится с помощью болтов и дает ей возможность поворачиваться. Сама крестовина представляет собой крестообразный шарнир, контролирующий совпадение осей всех крутящихся частей транспортного средства.

Он соединяет между собой вилки. Они крепятся к каждому из концов крестовины. Движение шарнира осуществляется благодаря особым игольчатым подшипникам, расположенным на ее шипах. Эти подшипники находятся в отверстиях на вилках, а сверху закрепляются стопорными кольцами (чтобы они не могли смещаться).

Таким образом, крестовина ВАЗ 2107 – это очень гибкое соединение двигателя авто с мостом, служащее для подвижности соединенных деталей и передачи крутящего усилия на колесо.

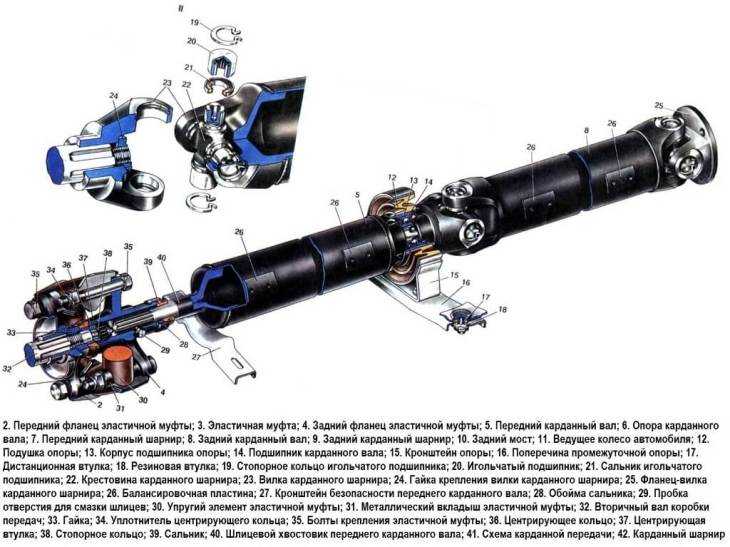

промежуточная опора
передний кардан
эластичная муфта
балансировочная пластина;
поперечина промежуточной опоры;
задний карданный вал;
фланцевая вилка карданного шарнира;
резиновая втулка
дистанционная втулка.

снимаем выхлопную трубу от приемной трубы до основного глушителя (можно не снимать);
откручиваем и снимаем кардан;

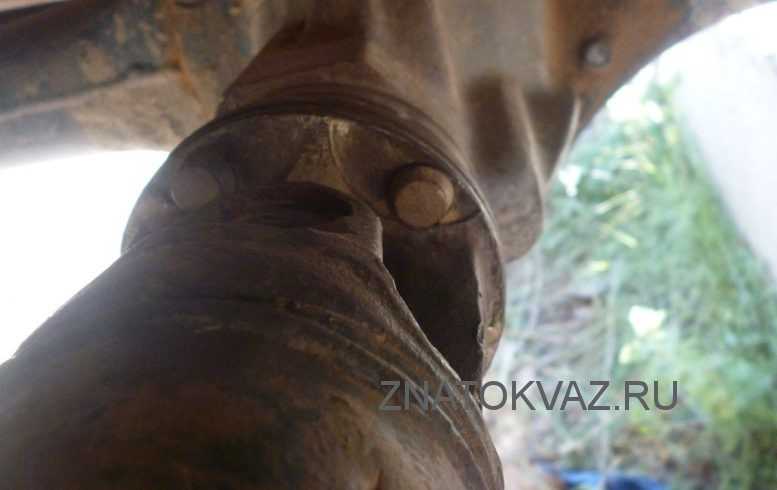

Откручиваем кардан от редуктора

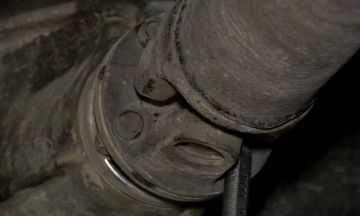

Намечаем и вынимаем кардан из мягкого соединения
сделайте риски на вилках карданных шарниров (при сборке необходимо их совместить);
снимите стопорные кольца;

Снимаем стопорные кольца
съемником или выколоткой снимите крестовину. Снять чашки можно, как выдавив в одну сторону, так и в разные (так по моему удобнее).

Съемник крестовин

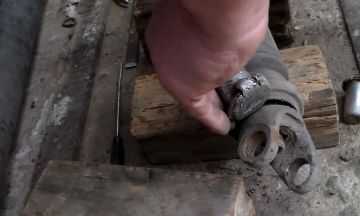

Разборка крестовины кардана ваз 2107

Разборка крестовин кардана

С крестовинами можно особо не церемонится, а вот по вилки карданных вылов не повредите.

Сборку проводим более аккуратно.

перед установкой крестовины добавьте немного смазки Фиол-2У или №158 (или хотя бы литолом), чтобы ролики не рассыпались;
вставляем крестовину в вилку, надеваем на ее конец чашечку с роликами и потихоньку забиваем на место до появления посадочного места стопорного кольца;

Замена крестовины кардана ВАЗ 2107

Ремонт крестовины карданного вала
соблюдая метки устанавливаем вторую вилку на крестовину;
устанавливаем стопорные кольца;

Сборка крестовины ВАЗ

Если ролики рассыпались при сборке, то стопорные кольца не станут на место, нужно снова разобрать и установить ролики на место, предварительно нанеся смазку.
при тугом вращении в подшипниках крестовины слегка постучите по вилкам в разные стороны, чтобы чашки немного разошлись, используя деревянную проставку;
далее установка карданного вала на место.

Перед установкой вала почистите и смажьте шлицы.

Диагностика

Если вы услышали характерные звуки неисправности карданного вала, или по поведению автомобиля почувствовали неладное, необходимо быстро разобраться в ситуации и определить причины. Ехать на станцию технического обслуживания не обязательно, поскольку диагностика и замена крестовины на ВАЗ 2107 может быть выполнена своими руками.

Если вы новичок, то заниматься подобным ремонтом самому не рекомендуется. При понимании сути, устройства автомобиля, работа не займет много времени и не составит большого труда.

Для диагностики неполадки вам необходимо сделать следующее:

Загоните автомобиль на яму, спуститесь сами вниз.
Прижимая одной рукой фланец, ведущий к шестерне редуктора, второй возьмите вал;
Делайте повороты, направленные в разные стороны, и слушайте звуки, которые при этом появляются. Если вы заметили люфт в соединении, значит, поверхности серьезно износились.
Выполните работу по замене крестовины.
В некоторых случаях люфт может быть незамеченным. Такое происходит, если один подшипник вышел из строя.
При таких обстоятельствах доверьтесь глазам, визуально изучив механизм.
Вооружитесь ключом на 13 и открутите от фланца карданный вал. Посмотрите, в каком состоянии находится весь узел.
Не забудьте нанести установочные метки в процессе разборки, что позволит без особых проблем собрать систему обратно в правильной последовательности и по расставленным меткам.

Симптомы неисправности крестовины

Самый главный признак неисправности крестовины появление вибрации. При этом если в крестовине небольшой люфт вибрация может появляться только на больших скоростях и только, когда игольчатые подшипники полностью разрушены, она появляется на малой частоте вращения кардана.

Еще один признак разрушения крестовины – это небольшой, однократный удар при страгивании с места вперед или назад. Происходит он от того, что когда игольчатые подшипники уже разрушены крестовина при вращении ударяется о чашки.

Для диагностики состояния крестовины достаточно заехать на яму или эстакаду и покрутить кардан вперед – назад. У исправной детали не будет биений в подшипниках.

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Внимание: стопорные кольца могут поставляться разной толщины. Если толщина кольца не подходит к ширине посадочного паза, необходимо приобрести кольца нужной толщины и установить их

Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя. Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала.

Как правильно смазать кардан?

Расскажем о правильной смазке карданной передачи без снятия деталей с автомобиля.

Вначале, как обычно, ставим ВАЗ 2107 на смотровую яму, затягиваем ручной тормоз, ставится рычаг КПП в положение «нейтральная передача», убираем вручную грязь и пыль с карданной передачи, затем проверяем, как затянуты все доступные болты и гайки и подтягиваем то, что «болтается».

Можно всунуть отвертку и покачать, так можно определить люфт в подшипниках шарниров. В этом случае деталь придется снять с автомобиля, как было описано выше, и заменить крестовину либо поменять уплотнительные кольца.
Кроме этого, беремся за передний вал крепко одной рукой и вращаем (качаем), осматривая муфту: нет ли углового люфта?
Для смазки шлицов карданного вала нужно взять ключ на 11 мм, вывернуть пробку на фланце муфты и взять масленку, в которой можно подавать масло под давлением. Затем шприцом выдавливаем смазку (ШРУС – 4, Фиол – 2у) в шлицевое соединение, пока «не полезет» из – под сальника, затем ставим пробку на место.

Эти нехитрые советы позволят сохранять передачу ВАЗ 2107 долго в нормальном состоянии, не производя ремонт карданного вала.

Как снять карданный вал и подвесной подшипник ВАЗ 2107

Чтобы снять кардан вместе с ПП, сначала откручиваем фланец карданного шарнира, отсоединяем деталь от редуктора заднего моста. Чтобы кардан не проворачивался, застопорите его монтировкой или отвёрткой.

ВАЖНО ЗНАТЬ: Перед тем как открутить болты, сделайте метки у фланца редуктора и на валу, чтобы после замены при обратной установке сохранить ориентацию кардана, а так же избежать возникновения радиального биения, нарушения балансировки. Теперь откручиваем крепление подвесного подшипника у ВАЗ 2107, а именно две гайки 17 мм поперечного кронштейна ПП

Снимаем карданную передачу, так как показано на фото, используя монтировку. Далее так же необходимо поставить метки в точках.

Извлекаем крестовину. Сначала круглогубцами снимаем стопорные кольца из вилок карданного шарнира. Потом аккуратно молотком выбиваем игольчатые роликоподшипники через головку, обычно они выходят без затруднений.

ВАЖНО ЗНАТЬ: Постарайтесь не повредить крестовину с игольчатыми роликоподшипниками. Если демонтаж затруднителен, смочите соединения смазкой WD-40

Откручиваем гайку вилки шарнира, предварительно зажав кардан в тиски, как показано ниже.

Далее снимаем вилку шарнира карданной передачи, которая препятствует демонтажу опоры. Ниже представлены два способа снятия: 1) ударный, используя зубило с молотком; 2) безударный, с помощью съёмника.

Переходим к демонтажу ПП. Сначала требуется освободить подшипник от корпуса с резиновой вставкой внутри — которую вырезаем острым ножом. После того как убрали корпус, останется спрессовать ПП. Применяем съемник или зубило с молотком. По завершению операции переходим к замене подшипника.

Конструкция карданной передачи

Самое главное — это вал, состоящий из двух частей, соединенных крестовиной. Передняя часть содержит эластичную муфту, через которую с валом соединяется коробка передач. Основа муфты — это резина, которая позволяет перемещаться валу в стороны. При поездке по кочкам, когда двигатель и коробка «играют» на подушках, не произойдет разрушения в местах соединений

А это немаловажно для надежности механизма

Сам карданный вал выполнен из прочного металла, пустотелый. Так как он сделан не из цельного куска металла, вес его достаточно мал, что влияет на величину крутящего момента. Чем легче карданный вал, тем меньше усилий прикладывает двигатель для приведения его в движение. Следовательно, гораздо меньше полезной мощности теряется.

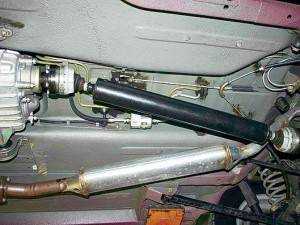

Устройство на автомобиле

Центровка карданного вала обязательна, так как при ее нарушении будут наблюдаться посторонние стуки, вибрации. Проводится центровка на специальном оборудовании путем крепления грузиков различной массы на поверхность вала. Аналогичные вибрации могут возникнуть и при разрушении подвесного подшипника. Он крепится к кузову, удерживая переднюю часть вала.

Особое внимание необходимо уделить крестовинам, которые являются наиболее уязвимым элементом конструкции кардана. Это две оси, расположенные под прямым углом друг к другу, по форме похожие на знак «плюс»

На каждой оси по два стакана, внутри них находятся игольчатые подшипники в смазке. Старайтесь не рассыпать их, собрать детали окажется проблематично.

Какие неисправности встречаются в этом соединении

Конечно, чаще всего выходят из строя самые нагружаемые элементы: карданная крестовина и подшипники. На это есть свои причины: отсутствие нужной смазки в подшипниках и брак при производстве крестовин. В СССР крестовины были страшным дефицитом: нет крестовины – неисправна передача – стоит автомобиль. Ремонт карданного вала стоил часто недельного семейного бюджета, а замена крестовины (точнее, необходимость ее) – приводила многих в уныние.

Более редкие неисправности передачи ВАЗ 2107:

Повреждение и нарушение конфигурации (удар об камни при езде в горах);
Обильное количество грязи в деталях и подшипниках;
Выход из строя фланцев, шлицов и муфт при нагрузках.

Для смазки, ухода, если потребовалась замена детали — прежде всего, нужно правильно снять его с автомобиля и поставить обратно. Ремонт карданного вала также возможен только после снятия.

Замена крестовины кардана

Специальным съемником необходимо вытянуть стопорные кольца, которые удерживают стаканы крестовины кардана ВАЗ 2107 в пазах. Стоит отметить, что в продаже встречаются детали различного диаметра. Если те, которые шли в комплекте с крестовиной, по диаметру больше, чем канавка в кардане, съездите в магазин и приобретите нужные. Не используйте неподходящие по диаметру кольца, потому как менять крестовину таким образом слишком накладно.

Извлечь стаканы довольно просто, потребуется ударный инструмент — деревянный молоток или бронзовая увесистая втулка (бронза мягкая и не оставляет на тяжелом металле следов). Держа в одной руке вал, необходимо наносить резкие удары в районе крестовины. Под действием инерции и вибрации стаканы выйдут из пазов, после чего можно извлечь их плоскогубцами. Не пытайтесь восстановить старые крестовины, это не даст никакого результата, необходима замена детали на новую.

Крестовина кардана

Начните собирать с места соединения половинок кардана, сначала установите эту крестовину. Разместите крестообразную ось в центре, поставьте один стакан и аккуратно установите ось в него. Затем разместите противоположный стакан. Старайтесь сильно не ударять, а лишь легко постукивать, иначе игольчатые подшипники могут разлететься в разные стороны. Когда установлена крестовина с одной половины кардана, разместите стопорные кольца и приступите ко монтажу второй половины. Как видите, замена крестовины на ВАЗ не очень сложна, хотя и требует усидчивости.

Аналогично ставится крестовина и на задней части, в месте крепления кардана с фланцем. Будьте внимательны, когда устанавливаете стопорные кольца. Если в канавку не станет хотя бы одно кольцо, крестовина выйдет из стакана, из-за чего нарушится центровка и соединение. В этом случае придется проводить все работы заново, покупать новые детали, и опять вас ожидает замена крестовины, от которой вы могли порядком устать.

Рабочий процесс

Прежде всего, снимаем ключиком на 13 мм сам кардан. Для этого нужно снять всего лишь два обычных болтика подвесного подшипника, крепящегося к поперечной опоре. Теперь можно скрутить гайки, которыми кардана крепится к хвостовику.

Всегда перед «процедурой» установки крестовин всегда обстукивайте через специальную накладку узел. Откроем вам небольшой секрет: чтобы легко снять необходимые детали (особенно на авто с большим пробегом) смочите их обильно керосином. Демонтируйте кольца. Теперь кардан должен оказаться на весу.

Отбиваем чашу крестовины молоточком, поворачиваем сам кардан и снимаем ее. То же делаем с другой чашей.

Прочистите все проушинки кардана и посадочные места колец. Там не должно быть ни грязи, ни тем более ржавчины.

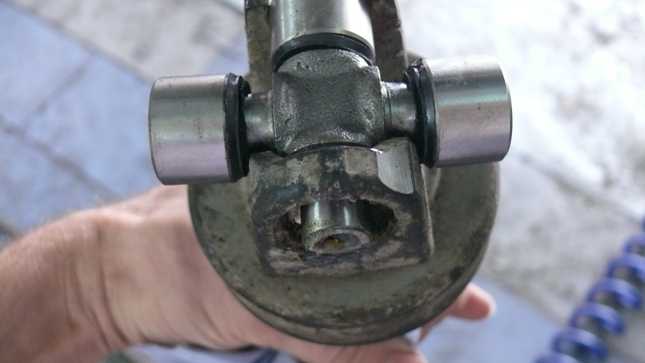

Установка крестовин в любом авто начинается с того, что с нее надо демонтировать чаши и заправить ее саму в проушины.

Сдвинув новую деталь, ставим чашу на место и аккуратно обстукиваем молотком, пока не будет видна лунка для стопорного кольца. Устанавливаем его и поворачиваем кардан.

Займемся подшипником. После демонтажа крестовины воткните конец шлицевого соединения кардана во фланец «муфты». С другой стороны снимите гаечку с вилки крепления кардана к переднему валу. Съемником стаскиваем шарнирную вилку и убираем с вала старую деталь.

Все, замена необходимых запчастей на ВАЗ 2107 закончена, и вы можете произвести обратную сборку.
