Признак засоренности жиклера первой камеры карбюратора
Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.
Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.
Система питания ВАЗ 2115
Особенности устройства
|
|

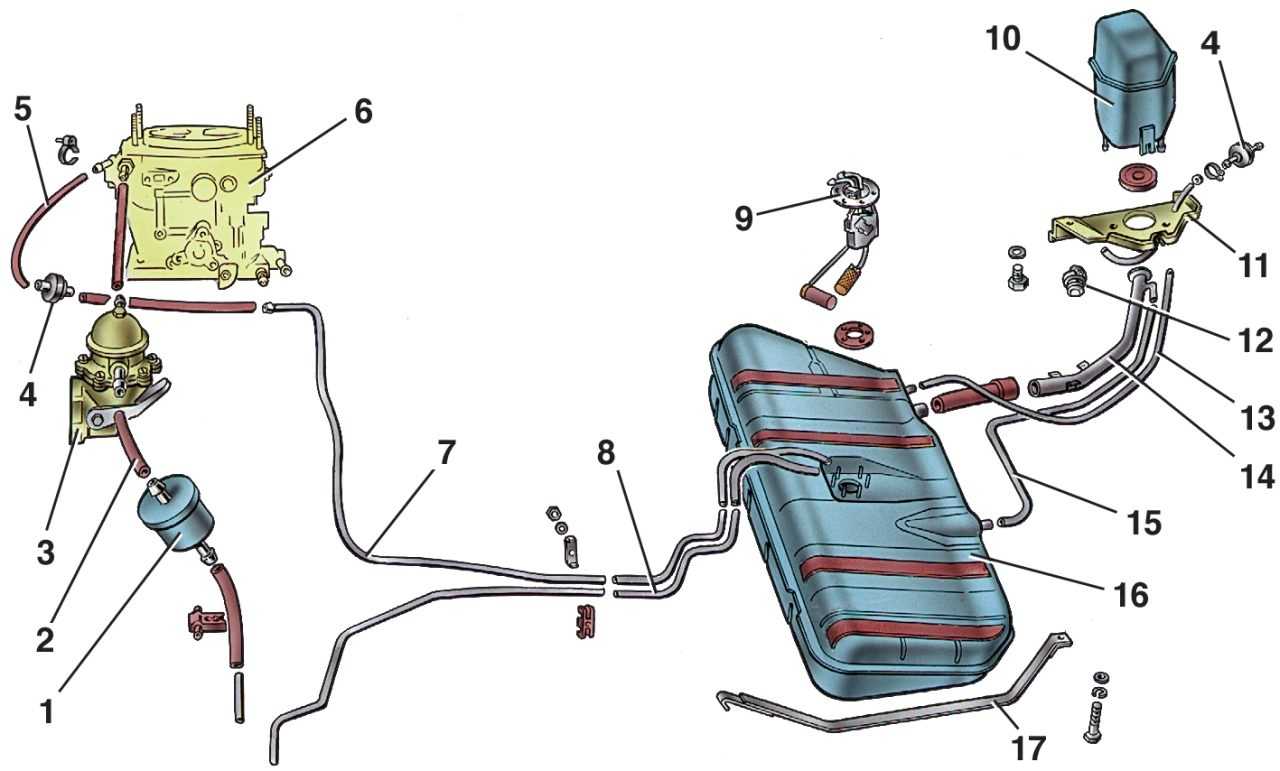

Рис. 9.13. Топливный бак и топливопроводы: 1 – фильтр тонкой очистки топлива; 2 – шланг подвода топлива к топливному насосу; 3 – топливный насос; 4 – обратный клапан; 5 – шланг слива топлива от карбюратора; 6 – карбюратор; 7 – трубка слива топлива; 8 – трубка подвода топлива из бака; 9 – датчик уровня топлива в баке; 10 – сепаратор; 11 – кронштейн крепления сепаратора; 12 – пробка топливного бака; 13 – шланг сепаратора; 14 – наливная труба; 15 – шланг наливной трубы; 16 – топливный бак; 17 – хомут крепления бака; 18 – двухходовой клапан |
Система питания с обратным сливом части топлива от карбюратора 6 (
|
Рис. 9.14. Воздушный фильтр и терморегулятор: 1 – заборник холодного воздуха; 2 – гофрированный шланг заборника подогретого воздуха; 3 – терморегулятор; 4 – корпус; 5 – фильтрующий элемент; 6 – крышка |
Снятие и установка. Для снятия воздушного фильтра отожмите пружинные держатели и отверните гайку крепления крышки 6 (
|

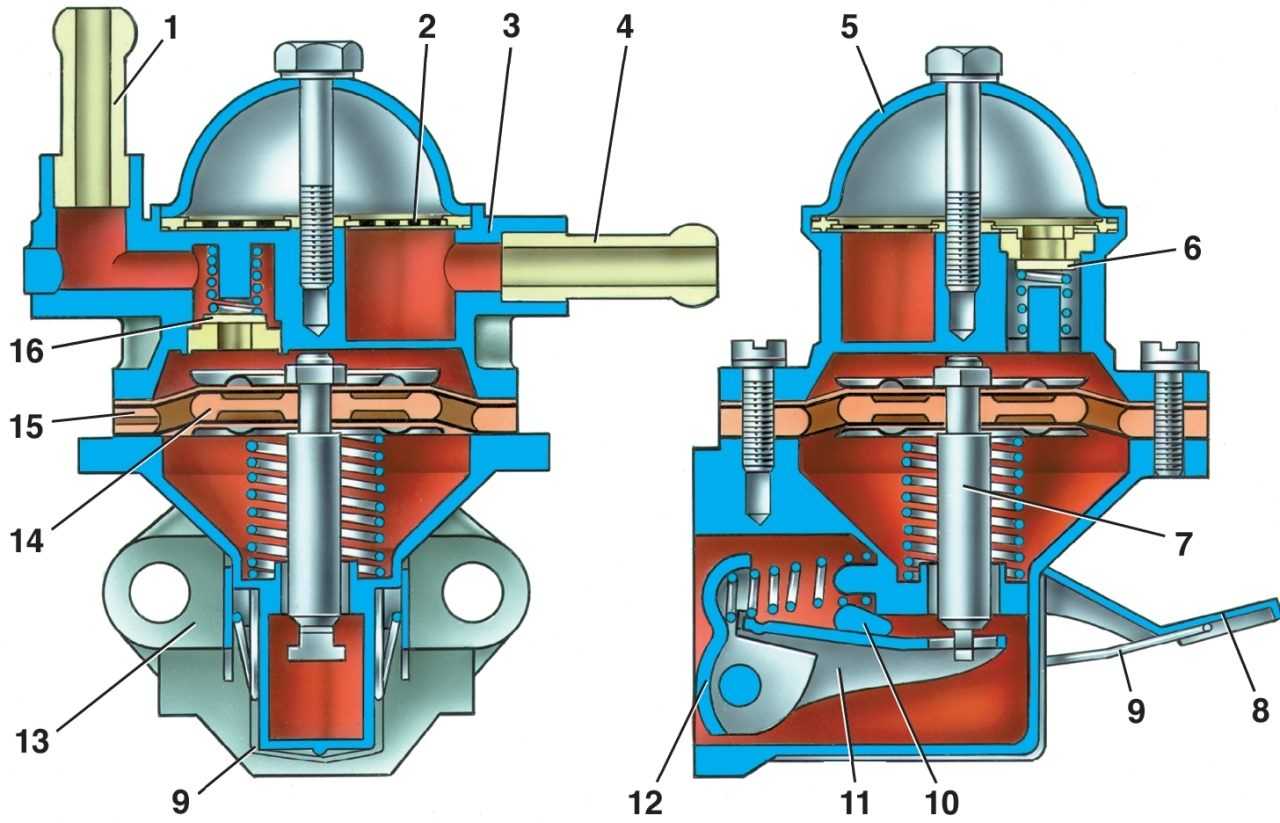

Рис. 9.15. Топливный насос: 1 – нагнетательный патрубок; 2 – фильтр; 3 – верхний корпус; 4 – всасывающий патрубок; 5 – крышка; 6 – всасывающий клапан; 7 – шток; 8 – рычаг ручной подкачки топлива; 9 – пружина; 10 – кулачок; 11 – балансир; 12 – рычаг механической подкачки топлива; 13 – нижний корпус; 14 – внутренняя дистанционная прокладка; 15 – наружная дистанционная прокладка; 16 – нагнетательный клапан |
Устройство топливного насоса показано на
|
Рис. 9.16. Схема контроля и регулировки выступания толкателя привода насоса: А — прокладка толщиной 0,27–0,33 мм; Б — прокладка толщиной 0,79–0,80 мм; а — выступание толкателя |
Схема установки насоса показана на рис. 9.16. Для установки насоса используйте две из трех прокладок: А — толщиной 0,27–0,33 мм; Б – толщиной 0,70–0,80 мм; В — толщиной 1,10–1,30 мм.
Установку выполняйте в следующем порядке.
Установите теплоизоляционную проставку, поставив под нее прокладку А, а на плоскость, соприкасающуюся с насосом, поместите прокладку Б.
Приспособлением 67.7834.9506 замерьте расстояние «а» (минимальная величина, на которую выступает толкатель, установленная медленным проворачиванием коленчатого вала). Если размер «а» находится в пределах 0,8–1,3 мм, то закрепите насос на двигателе; если размер «а» меньше 0,8, то прокладку Б замените прокладкой А; если «а» больше 1,3 мм, то прокладку Б замените прокладкой В.
Еще раз проверьте размер «а» и закрепите насос на двигателе.
Признаки неисправности
Карбюратор может с течением времени или в результате жесткой эксплуатации дать сбой. Определить это по поведению автомобиля не сложно даже малоопытному водителю. Вам лишь требуется знать характерные признаки неисправностей. К ним относят:
- Перебои при работе мотора;
- Неспособность двигателя держать холостые обороты;
- Отсутствие необходимой тяги;
- Повышенный расход топлива;
- Выброс обильного количества дыма;
- Двигатель попросту не запускается.
Если подобные признаки были обнаружены, значит, вам необходимо выполнить ремонт карбюратора на ВАЗ 21099. Сделать это можно своими руками, но лучше обратиться к специалистам на СТО. Стоимость ремонта будет небольшой, зато вы гарантировано получите сервис высокого качества.
Электроклапан холостого хода
Электроклапан холостого хода карбюратора отвечает за работу холостых оборотов двигателя. Частенько задают вопрос, почему меняю или снимаю с электроклапана провод, а холостые обороты работают. Все просто, значит забита холостая система карбюратора, холостые обороты двигатель держит благодаря накрученному болту 3 на фото выше. Обычно на когда забита холостая система, но двигатель работает беря топливо для холостых с основной системы карбюратора, либо не забита система холостого хода а закручены болты 1 и 2. Обычно двигатель работая на холостых беря топливо с основной системы карбюратора плохо держит холостые обороты, они то увеличиваются, то уменьшаются.
Бывает и так, пропали холостые обороты, обычно незнающий водитель накручивает побольше холостые обороты, вот и получается что холостые начинают работать от основной системы карбюратора.
Как правильно настроить карбюратор ВАЗ-2109
Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.
Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:
- Мотор плохо запускается.
- Снизилась динамика набора скорости.
- Проявились провалы при интенсивном наборе скорости.
Эти проблемы указывают на то, что уровень топлива в камере не в норме.
