Замена карбюратора lada 2114

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Снятие карбюратора 2108 Солекс с двигателя автомобиля

Снятие карбюратора 2108, 21081, 21083 Солекс с двигателя автомобиля необходимо при проведении некоторых работ по его ремонту, обслуживанию, регулировке и конечно замене. Рассмотрим алгоритм действий при возникновении такой необходимости на примере снятия карбюратора с двигателя переднеприводных автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и пр. Каких либо сложных инструментов и приспособлений для снятия карбюратора не требуется. Все делается быстро и просто.

1. Шлицевая отвертка (4 мм).

2. Крестовая отвертка (4 мм).

3. Накидной ключ (13 мм).

4. Накидной или рожковый ключ (10 мм).

5. Накидной или рожковый ключ (8 мм).

6. Накидной или рожковый ключ (7 мм).

Порядок действий

1. Снимаем корпус воздушного фильтра.

— ключом на 10 мм отворачиваем гайку крепления его крышки

— отжимаем 4 защелки и снимаем её с корпуса фильтра

— вынимаем фильтрующий элемент

— снимаем трубку подведения теплого воздуха к терморегулятору, ключом на 7 мм или крестовой отверткой ослабив крепление ее хомута

— ключом на 8 мм отворачиваем 4 гайки крепления корпуса фильтра к карбюратору

— ключом на 7 мм или крестовой отверткой ослабляем затяжку хомута на шланге отведения картерных газов и снимаем его со штуцера на клапанной крышке двигателя

— приподняв корпус вверх со шпилек на карбюраторе снимаем его

2. Отсоединяем наконечник провода с вывода электромагнитного клапана.

3. Отсоединяем наконечник контактного провода винта «количества» топливной смеси.

4. Снимаем со штуцера на карбюраторе трубку подведения разрежения к корпусу вакуумного регулятора опережения зажигания на трамблере.

5. Ослабляем крестовой отверткой или ключом крепление хомутов на топливоподводящем и топливоотводящем шлангах и снимаем их со штуцеров на карбюраторе.

6. Отсоединяем от карбюратора шланг вентиляции картера.

7. Снимаем тягу привода воздушной заслонки карбюратора.

Для этого двумя рожковыми ключами на 8 мм ослабляем затяжку винта крепления наконечника тяги, рожковым ключом на 8 мм отворачиваем винт крепления оболочки тяги привода.

8. Снимаем возвратную пружину рычага привода дроссельных заслонок.

9. Выводим из зацепления на секторе привода дроссельных заслонок и снимаем наконечник троса привода.

10. Накидным ключом на 13 мм отворачиваем 4 гайки крепления карбюратора.

Также, для отворачивания этих гаек, удобно использовать трубчатый, г-образный ключи, либо головку с трещоткой. На изображении две передние гайки, позади карбюратора есть ещё две.

11. Снимаем карбюратор со шпилек, подняв его вверх.

12. Короткой крестовой отверткой отворачиваем винт крепления блока подогрева зоны дроссельных заслонок.

Лучше всего это сделать приподняв карбюратор со шпилек и немного повернув его чтобы удобнее было отвернуть винт.

Установка карбюратора Солекс на двигатель автомобиля производится в порядке обратном снятию.

Примечания и дополнения

Под карбюратором должно быть три прокладки — верхняя уплотнительная прокладка (толстая)

— средняя теплоизолирующая проставка

— нижняя уплотнительная прокладка

Если карбюратор не отделяется от впускного коллектора двигателя (пригорел)

— подденьте его тонкой шлицевой отвёрткой или ножом

Еще пять статей по карбюраторам Солекс

Когда регулировать: основные признаки неисправности

Главная проблема для любого карбюратора — некачественный бензин. Именно из-за него в этом узле возникают загрязнения, нарушающие работу всего двигателя. Убедиться в низком качестве бензина просто: достаточно выкрутить свечи. Если они покрыты белым налётом, значит, бензоколонку пора менять, а карбюратор — чистить и настраивать. Есть ещё несколько характерных признаков неисправного карбюратора.

• Двигатель начинает троить (то есть работают только три цилиндра из четырёх).
• Машина трогается с места рывками, которые могут возникать и в процессе движения.
• Даже на холостом ходу двигатель работает нестабильно.
• Расход топлива значительно увеличился.
• Двигатель реагирует на нажатие педали газа с ощутимой задержкой.

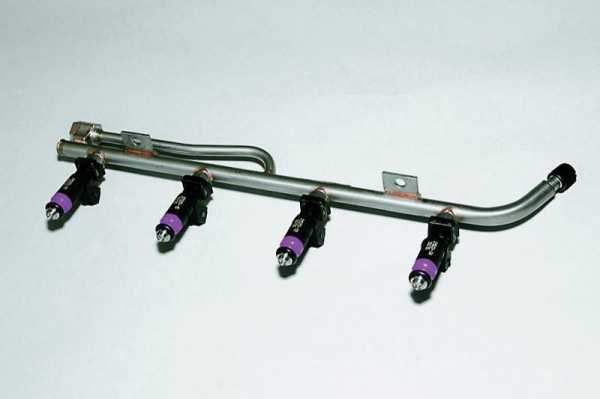

Топливная рампа ВАЗ 2114

Топливная рампа служит для установки на нее форсунок. Она представляет собой трубку или полую планку, торцы которой с обеих сторон заварены. При помощи двух болтов ее крепят к впускной трубе на коллекторе.

Топливная рампа ВАЗ 2114

Поддерживается давление в топливной рампе у ВАЗ 2114 перед форсунками за счет регулятора давления топлива. При этом напор горючего должен быть выше, нежели давление во впускном коллекторе, иначе топливо из форсунок не будет впрыскиваться и создавать смесь. У топливной рампы давление должно поддерживаться в строго ограниченных пределах — от 2,9 до 3,3 кг/см.кв.

Замерить давление в топливной рампе необходимо, если возникли проблемы с топливной системой. Убедитесь перед работой, что ТС герметична, отсутствуют микротрещины и протекания, иначе показатели манометра будут недостоверными.

1. В конец приготовленного шланга вставьте манометр и плотно его закрепите, используя хомут.
2. На штуцере давления горючего, который находится на свободном торце рампы, открутите колпачок из пластика. Он закрывает ниппель.
3. Поставьте пустое ведро, чтобы собрать бензин, нажмите на ниппель и стравите остатки давления в рампе.
4. Не убирайте ведро, открутите ниппель.
5. Наденьте на штуцер свободный конец шланга, а на свободный натяните хомут.
6. Затяните на штуцере хомут, чтобы избежать подтеканий.
7. Подкачайте топливо в рампу при помощи бензонасоса.
8. Запустите зажигание, проверьте показания манометра. Как правило, оно составляет 2,9-3,1 кг/см.кв, но не меньше. Если показания упали до нуля, тогда регулятор давления или обратный клапан насоса вышли из строя.
9. Теперь проверьте на холостом ходу. Запустите мотор, посмотрите на показания прибора манометра. Норма — это показатель не меньше 2,5. Если происходит пульсация при этом, датчик поднимается и опускается на 0,2, тогда следует прочистить фильтр грубой очистки.
10. Перед проверкой давления в рампе для инспекции РДТ, снимите с него вакуумный шланг, который идет из выпускного коллектора. При этом давление должно стать 3,0-3,3. Если изменения не произошли или они минимальные, тогда вероятнее всего топливный насос вышел из строя.
11. Отключайте обратку и проверяйте давление при таких условиях. Пережмите обратный шланг от РДТ к баку плоскогубцами. Тогда напор вырастает до 6-7. Если показатели ниже, тогда насос износился. Показатель 4,0 свидетельствует о необходимости очистить трубопровод и фильтр тонкой очистки.

Разборка прибора

Техническое обслуживание карбюратора ВАЗ 21099 подразумевает снятие, прочистку и регулировку данного прибора после каждых 60 000 километров пробега. При разборке карбюратора крайне не рекомендуется откручивать винты крепления воздушной и дроссельных заслонок, так как это может привести к заклиниванию механизма. Кроме того, запрещается выпрессовывать невыкручивающиеся латунные трубки.

Сначала выкручиваем электромагнитный клапан и вытаскиваем из него топливный жиклер.
Затем снимаем крышку карбюратора, открутив 5 винтов.
После этого выталкиваем тонкой отверткой ось поплавков из держателей, вынимаем ее и снимаем поплавки.
Осторожно, чтобы не повредить, снимаем прокладки крышки.
Выкручиваем игольчатый клапан.
Откручиваем 4 винта крышки пускового устройства и снимаем ее.
Осторожно отделяем диафрагму от крышки и вынимаем пружину.

Затем откручиваем пробку топливного фильтра и вынимаем ее вместе с фильтрующим элементом.

Аккуратно поддеваем отверткой распылители ускорительного насоса и вынимаем их.
Откручиваем 4 винта крышки ускорительного насоса и снимаем ее.
Осторожно снимаем диафрагму и пружину ускорительного насоса.
Откручиваем винты крышки экономайзера и снимаем ее вместе с пружиной и диафрагмой.
Вытаскиваем пластиковую заглушку с помощью отвертки или штопора и выкручиваем винт качества смеси.
Выкручиваем 2 эмульсионные трубки, объединенные с воздушными жиклерами.
Затем выкручиваем топливные жиклеры 1 и 2 камеры, расположенные под эмульсионными трубками, и, перевернув корпус, вытряхиваем их.
Откручиваем винт, крепящий провод и, аккуратно отогнув лапки наконечника, снимаем провод с наконечника датчика винта количества смеси.
Выкручиваем винт количества смеси.

Настройка подсоса карбюратора

Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешенный, хотя во время прогрева такие большие обороты двигателю ненужны.

Фото. Система подсоса карбюратора.

Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса.

Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит бороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага.

Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе.

Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться.

Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине.

Жидкость для заливки в бак

Не все знают, как почистить карбюратор на ВАЗ 2109. Рекомендуем обратиться в отдел автомобильной химии, где продается большое количество жидких препаратов для чистки карбюратора. Обычно объем составляет до 150 миллилитров, которые необходимо залить в бак перед заправкой и полностью использовать это топливо до тех пор, пока не загорится лампочка резервного остатка.

Согласно заявлениям производителя, подобные меры позволять:

• Удалить загрязнения и отложения;
• Улучшить качество запуска мотора;
• Уменьшить токсичность выхлопа;
• Снизить расход топлива;
• Улучшить отзывчивость двигателя.

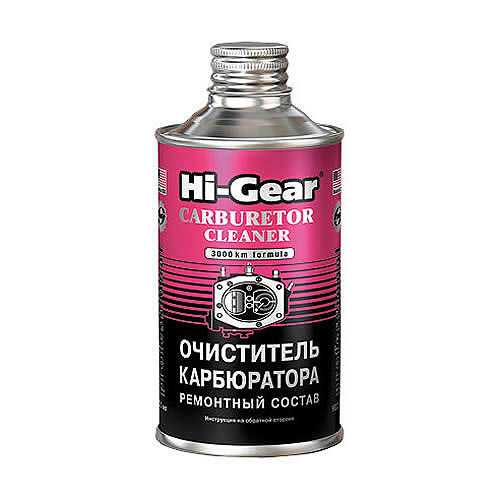

Рекомендуем обратить внимание на фирму Hi-Gear, которая хорошо зарекомендовала себя в этой сфере и предлагает действительно высококачественную жидкость. Применяют подобные препараты раз на 3-15 тысяч километров пробега, в зависимости от эксплуатации и качества заливаемого топлива

Замена топливного насоса ВАЗ 2114

Вы можете обратиться к специалистам, хотя замена топливного насоса на ВАЗ 2114 часто выполняется своими руками.

Особых навыков иметь не нужно, как и специализированных инструментов. Вам понадобится такой набор:

• Ключ на 17;
• Трещотка с головками на 10 и 7;
• Крестовая отвертка.

Далее следуйте инструкции:

1. Снимите задние кресла, удалив две заглушки и болты трещоткой на 10. За ними вы увидите прорезь шумоизоляции, выполненную в форме П. Под ней находится крышка насоса.
2. Отверткой открутите крышку, после чего увидите верхнюю часть модуля.
3. Отсоедините жгут из проводов, которые подходят к модулю.
4. Сбросьте давление в системе. Для этого заведите мотор, пока все топливо не выработается в магистрали. Другими словами, ждите, когда авто заглохнет.
5. Отключите аккумулятор.
6. Ключом открутите трубки на бензопроводе.
7. По периметру прижимного кольца имеет 8 гаек, которые также нужно снять. Тут потребуется уже трещотка на 7.
8. Снимите прижимное кольцо.
9. После проделанных манипуляций модуль можно снимать, ставить на его место новый и собирать систему в обратном порядке.

Достав модуль, можно также заменить вышедший из строя насос, тем самым сэкономить деньги на покупке всего модуля. Но чтобы выполнить такую работу, модуль придется разобрать.

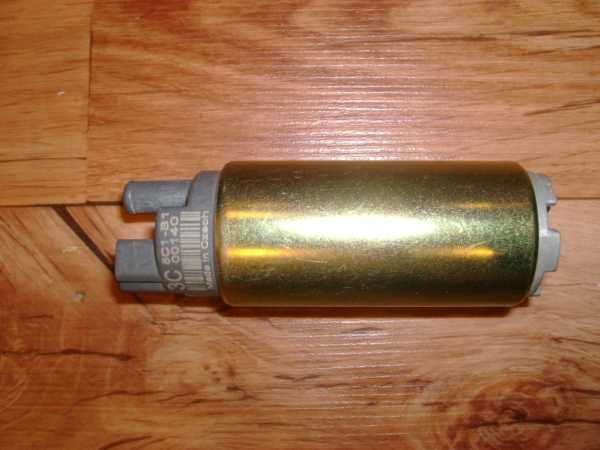

Бензонасос отдельно

Сам же модуль рекомендуется искать бошевский, в специализированных автозапчастях практически всегда есть в наличии!

Выполняется данная процедура следующим образом:

1. Колодка проводков отключается от крышки и бензонасоса, после чего демонтируется датчик уровня топлива. Тут нужно просто отжать два фиксатора, после чего датчик начнет передвигаться по пазам к крышке.
2. Сливную трубу отсоедините от корпуса, поддев ее отверткой. Имеющиеся 4 защелки снимаются поочередно, что позволить снять крышку вместе с насосом.
3. Фильтр грубой очистки поддевается и снимается, извлекается стопорная шайба.
4. Защелку из пластика отожмите отверткой, что позволит вытолкнуть пальцем насос из держака.
5. Снимите также гофрированную трубку, которая находится на патрубке насоса. Попробуйте нагреть ее паром, что облегчит процесс снятия.
6. Поставьте новый бензонасос на место и выполните процедуру сборки в обратном порядке.

Выполнив замену электробензонасоса, установите обратно и топливный модуль. Помните, стрелка на модуле должна быть обращена в сторону багажного отсека автомобиля.

Не забудьте выполнить еще одну важную процедуру. Она заключается в необходимости поставить на место аккумулятор и на некоторое время завести двигатель. Это позволит определить, нет ли течи в соединениях. Если они отсутствуют, значит, всю работы вы выполнили абсолютно правильно.

Важные моменты

• Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
• Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
• Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя

Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

Копирайтер с пятилетним стажем. (1 голос, среднее: 5 из 5)

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистись жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Фото. Карбюратор ВАЗ 2109.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

Фото. Выкручивание жиклера первой камеры в карбюраторе ВАЗ 2109.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Фото. Вставленная зубочистка в жиклер карбюратора ВАЗ 2109.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Фото. Извлеченный жиклер с карбюратора ВАЗ 2109 при помощи зубочистки.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Очистка и сборка

После разборки карбюратора необходимо замочить жиклеры и корпус прибора в ацетоне. Через 2-3 часа нужно слить растворитель и продуть все отверстия с помощью воздушного насоса или компрессора. Далее необходимо осмотреть все пружины и диафрагмы, а также топливный фильтр и в случае выявления дефектов заменить их. Следует особо отметить, что не растворенные с помощью ацетона загрязнения можно удалять только тонкой медной проволокой. Ни в коем случае не используйте для этой цели отвертку или металлическую проволоку.

Сборку карбюратора нужно осуществлять в порядке, обратном разборке

При этом следует уделить особое внимание тому, чтобы поплавки свободно поворачивались на оси и не задевали стенок поплавковой камеры. Кроме того, зазоры между прокладкой крышки карбюратора и выступами на нижних поверхностях поплавков должны быть равномерными, не тоньше 0,5 и не толще 1 миллиметра

Также игла клапана должна без заеданий перемещаться в своем гнезде, а жиклеры должны быть установлены в правильном порядке. Кроме того, собирая ускорительный насос, сначала слегка прикрутите винты крышки, затем нажмите на рычаг привода насоса и только после этого закрутите их до конца.

Настройка холостых оборотов карбюратора

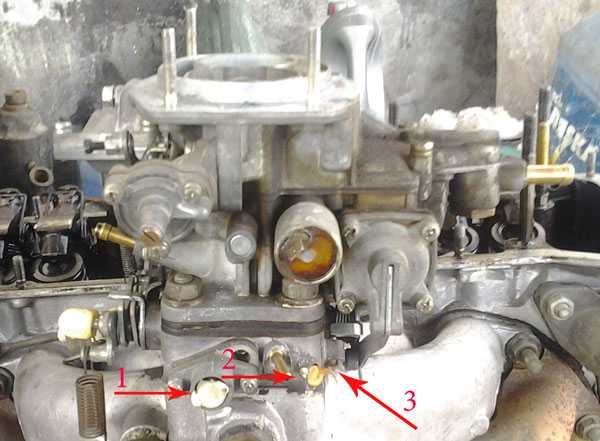

На фото ниже стрелками показаны основные винты настройки холостой системы карбюратора, важно не путать холостую систему и основную. Поэтому если двигатель прекрасно работает на холостых оборотах, но при нажатии на газ плохо тянет или стреляет в карбюратор (такие неполадки могут быть не только из-за карбюратора), многие пытаются настроить карбюратор крутя винты холостого хода, это не правильно, только собьете настройку холостого хода

Холостая система карбюратора держит только холостые обороты двигателя.

Винт показанный стрелкой 1 дает подачу воздуха в холостую систему карбюратора, винт показанный стрелкой 2 дает топливо, винт показанный стрелкой 3 открывает дроссельную заслонку карбюратора.

На фото эти винты замазаны герметикам для исключения самопроизвольного откручивания, при необходимости герметик легко удаляется, что дает возможность настраивать холостой ход заново.

Фото. Показаны винты настройки холостого хода карбюратора.

Начнем настройку с винта 3, обычно если этот винт выкрутить полностью, холостая система будет работать, но при нажатии на газ будет сильный провал а потом подхват двигателя. Поэтому этот винт немного открутите, затем закручивайте до того момента пока он слегка не коснется рычажка дроссельной заслонки. Прокрутите его на четверть оборота дополнительно. Винт показанный стрелкой 3 открутите как можно сильней, заведите двигатель, пусть он прогреться до рабочей температуры. Двигатель прогрелся, убирайте полностью подсос, возможно что будут очень большие холостые обороты, это нормально. Теперь винтом показанным стрелкой 2 постарайтесь достичь самых больших и устойчивых оборотов двигателя. Теперь остается уменьшить холостые обороты винтом 1, начинайте его закручивать, холостые обороты начнут уменьшаться. Как холостые обороты уменьшаться до 1000об. по тахометру или чуть меньше, это на Ваше усмотрение, попробуйте опять винтом 2 найти самые быстрые и четкие обороты двигателя.

Нашли самые лучшие обороты двигателя, можно опять сбросить холостые обороты двигателя винтом 1 если после регулировки винта 2 они поднялись.

Может быть и так, начинаете уменьшать холостой ход винтом 1, а он не сбрасывается до нужных оборотов двигателя, значит надо немного открутить винт 3, чтобы двигатель почти глох. Теперь винт 1 выкручивайте добиваясь нужных оборотов двигателя.

Фото. Карбюратор ВАЗ 2108.

Карбюратор ВАЗ 2108, настройка еще проще, пластиковым винтом 1 регулируете холостые обороты, а болтиком 2 качество холостых оборотов.

Все, холостой ход карбюратора настроен.

Если карбюратор не реагирует на вращение винтов холостой системы, значит забита система холостого хода, ее надо чистить.

Замена и ремонт карбюратора у ВАЗа 21099

Под капотом у «девятки»

Рано или поздно любой владелец машины с карбюраторной системой подачи топлива сталкивается с неисправностями этого важного устройства. Мы расскажем вам, как правильно снять, отремонтировать и настроить карбюратор авто ВАЗ 21099 без помощи специалистов

На автомобили ВАЗ 21099 с двигателями объемом 1100 и 1300 кубических сантиметров заводом-производителем устанавливались карбюраторы марки ДААЗ 21083, советские копии популярных в то время устройств Solex. На машины с двигателем объемом 1500 кубических сантиметров монтировались карбюраторы ДААЗ 21053 с увеличенными диффузорами и жиклерами.

При замене неисправного устройства необходимо учитывать эту особенность, потому что при установке неподходящего карбюратора будут нестабильными обороты двигателя на холостом ходу и повысится расход топлива как в городском, так и в смешанном циклах.

Основные симптомы неисправности карбюратора.

1. Машина дергается при движении по трассе.
2. Происходит провал при резком нажатии на педаль акселератора
3. Двигатель глохнет на ходу.
4. Мотор просто не заводится после простоя.

1 симптом возникает при засоренности топливных и воздушных жиклеров, неисправности ускорительного насоса и подсосе воздуха из-за трещин в корпусе карбюратора.

2 симптом указывает на необходимость замены ускорительного насоса.

3 симптом, когда двигатель глохнет на ходу, указывает на загрязнение воздушного фильтра либо попадание крупных частиц грязи в карбюратор с полным перекрытием топливных или воздушных каналов.

4 симптом свидетельствует о залипании игольчатого клапана в поплавковой камере или испарении бензина через трещины в крышке карбюратора.

Как заменить карбюратор на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Прежде чем вы начнете операцию, с крышки карбюратора снимите корпус внутри которого находится воздушный фильтр. (Как снять корпус, читайте в статье: «Замена корпуса»)

2) Следом разъедините между собой жгут и колодку проводов, которая идет от наконечника винта количества.

3) Теперь отсоедините кончик этого самого жгута от электромагнитного клапана.

4) Следом при помощи отвертки крестообразного типа, ослабьте хомуты которые крепят отводящий и поводящий шланг.

5) Затем отсоедините оба этих шланга от штуцеров которые расположены на карбюраторе.

Примечание! После отсоединения подводящего шланга, сразу же заткните его отверстие пробкой или болтом подходящего диаметра, а иначе из него понемногу будет вытекать топливо. Старайтесь отсоединять шланги аккуратно, потому что при резком отсоединении штуцеры могут выпрессоваться из карбюраторной крышки. В том случае если какой либо шланг плохо или вообще не отсоединяется, тогда при помощи ножа разрежьте его!

6) Далее по такому же принципу отсоедините от штуцера шланг вентиляции картера, ослабив для этого так же хомут его крепления.

7) Теперь рукой просто отсоедините от вакуумного регулятора, подводящий шланг разряжения.

Следом воспользовавшись отверткой крестообразного типа, отверните крепящий винт блока подогрева дроссельных заслонок.

9) И после чего отсоедините его совместно со всеми шлангами.

Примечание! Если по каким то причинам отворачивание винта будет затруднено, допустим из-за коррозии, то в таком случае пойдите немного други путем за счет которого вы сможете снять карбюратор. Инструкция описана ниже!

• Сперва слейте всю охлаждающую жидкость из системы. (Как слить жидкость, см. в статье: «Замена охлаждающей жидкости»)

• Далее ослабьте хомуты подводящего и отводящего шланга охлаждающей жидкости, и после чего отсоедините их от блока подогрева дроссельных заслонок.

Продолжение работы по снятию карбюратора: 10) Теперь когда все операции сделаны, отсоедините трос привода воздушной заслонки от карбюратора. (Как отсоединить трос, читайте в статье: «Замена троса подсоса» он же трос воздушной заслонки)

11) Следом отсоедините трос, но только уже на этот раз привода дроссельных заслонок. (см.«Замена привода дроссельных заслонок»)

12) И в завершение операции, отверните четыре гайки которые полностью крепят карбюратор к двигателю. После отворачивания гаек снимите карбюратор.

Примечание! Когда карбюратор будет снят снимите верхнюю прокладку, затем теплоизолирующую проставку находящуюся в середине и нижнюю прокладку. Деформированные или же прогоревшие «прокладки» и приведенную в негодность «проставку» замените на новую!

13) Когда все операции будут завершены, закройте то место где был установлен карбюратор тряпкой, куском картона или же еще чем ни будь. Все это делается для того, что бы во внутрь двигателя через отверстие во впускном коллекторе не залетала грязь.

Установка: 1) Сперва установите новый карбюратор на свое место, подложив при этом под него две прокладки и одну толстую теплоизолирующую проставку.

2) Затем заверните все четыре болта его крепления, при этом болты с сорванной резьбой требуется заменить на новые.

3) И после чего подсоедините к нему все шланги, а так же установите оба троса привода один из которых трос привода воздушной заслонки а другой дроссельных, и под конец подсоедините жгут проводов к электромагнитному клапану и после чего совместите его вместе с колодкой.

Важно! Во время проведения работы, постарайтесь ничего не уронить во внутрь двигателя через открытое отверстия в карбюраторе! (Если во внутрь двигателя попадет хоть одна какая ни будь маленькая гайка, то на хорошие последствия вы можете уже рассчитывать, потому что даже гайка скорее всего приведет двигатель, к очень быстрому выходу из строя, но произойдет это только после того как вы его заведете.)
