Замена грм lada largus (ваз ларгус)

Процесс замены ремня ГРМ на Лада Ларгус

Теперь перейдем к описанию пошаговой замены комплекта ГРМ на 8-ми клапанном двигателе.

Демонтируем «клемму-минус» с аккумулятора.
Снимаем переднее правое колеса. Для удобства работы рекомендуется проводить на яме или подъёмнике.
Устанавливаем ВТМ 1 поршня.
Фиксируем распределительный вал и коленвал.

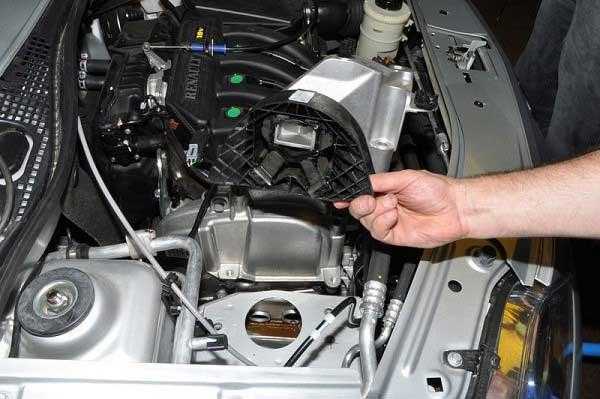

Окрутив три болта крепления, снимаем защитную крышку ГРМ.
Против часовой стрелки попускаем натяжной ролик.
Демонтируем ремень в следующей последовательности: коленвал – водяной насос – распредвал – ролик.
Откручиваем натяжной ролик и меняем его на новый.
Монтаж ремня проводим в следующем порядке: водяной насос – коленвал – ролик – распредвал.
После того, как ремень стоит на месте, можно натянуть его при помощи ролика.
Далее, провести сборку.

Замена ремня и ролика ГРМ Лада Ларгус 8 клапанов прошла успешно. Если, что-то не получилось, то необходимо проделать процедуру сборки еще раз, предварительно сняв установленные детали.

Выбор ремня ГРМ

Выбор ремня и ролика ГРМ Лада Ларгус много в чем зависит от качества и долголетия изделия. Существуют оригинальные детали, которые стоят достаточно дорого и заменители, что можно использовать вместо них.

Оригинал

Итак, рассмотрим, какой же ремень ГРМ можно купить на 8-ми клапанную Лада Ларгус, артикулы и каталог заменителей:

Каталожный номер оригинального ремня ГРМ Лада Ларгус 8 клапанов выглядит так – 8200939081. Средняя стоимость по РФ составляет около 4 500 руб (не хило, да?)

8200939081 — оригинальный артикул, обратите внимание на стоимость!!!

Аналоги

Теперь рассмотрим каталог заменителей с артикулами и ценами:

Наименование производителя	Каталожный номер	Средняя цена в рублях по РФ
Gates	5662 XS	1000
Dayco	941059	1200
Bosch	1 987 949 675	1300

5662 XS Gates ремень ГРМ — рекомендовано Ларгусоводами с нашего портала

Как видно аналогов ремня не много, но все они зарекомендовали себя как надёжные и качественные изделия, которые можно устанавливать на Ладу Ларгус 8 клапанов.

Выбор ролика ГРМ

Теперь рассмотрим, какой ролик можно монтировать на Ларгус:

8200908180 – каталожный номер оригинального ролика ГРМ. Стоимость его по России составляет 4000 рублей.

8200908180 — ролик ГРМ в экзисте, цена на эту запчасть поражает

Аналоги

Рассмотрим, список изделий заменителей, которые могут подойти вместо оригинальной детали:

Наименование производителя	Каталожный номер	Средняя цена в рублях по РФ
Dayco	ATB2572	2100
Febi	37605	2300
Gates	7784-21163	2500
Ina	531 0876 10	3000
SWAG	62 93 7605	3600

Последствия несвоевременной замены комплекта ГРМ

Несвоевременная замена комплекта ГРМ грозит владельцу плохими последствиями, а именно:

Гнутыми клапанами.
Повышенным износом распределительного вала.
Увеличением износа коромысел.
Повреждением сальников распредвала.

Все эти последствия могут плохо сказаться на работе мотора Лада Ларгус с 8 клапанами.

Последствия разрыва ремня ГРМ

Во многом они зависят от режима работы двигателя, при котором произошла поломка, а также конструктивных особенностей механизма и мотора. При разрыве ремня происходит прекращение вращения распределительного вала, и клапаны остаются неподвижными. При этом поршни в течение некоторого времени продолжают движение до момента остановки двигателя. Траектории, с которыми движутся поршень и клапан, пересекаются в верхней мертвой точке, что приводит к их столкновению, изгибу клапана и повреждению поршня. В рабочем режиме этого не происходит благодаря согласованному взаимодействию ГРМ и двигателя. Это не случается также и при наличии специальных выборок в поршнях, которые имеют ряд двигателей, при этом можно ограничиться только заменой ремня.

В случае отсутствия в поршне специальных выборок тот сталкивается с клапаном, находящимся в этот момент в открытом состоянии. В результате тарелка и шток клапана гнутся, нередко повреждается и сам поршень. Ремонт такой поломки может стоить очень дорого.

Двухваловые двигатели, имеющие 16 клапанов, не имеют специальных выборок, поэтому требуют более внимательного контроля состояния системы ГРМ и своевременного обслуживания.

Необходимость замены

Функция ремня ГРМ заключается в осуществлении связи между валами: коленчатым и распределительными. Благодаря ему синхронизируется работа валов. Производители Лада Ларгус 16 клапанной рекомендуют менять ремень механизма газораспределения вместе с натяжным роликом через каждые 60 000 километров. Но возможны внеплановые замены из-за состояния ремешка.

Если не следить за его состоянием, ремень может оборваться, что для Лады Ларгус 16 клапанов будет иметь тяжелые последствия. При обрыве исчезает синхронизация валов и клапана встречаются с поршнями. В итоге, гнутся клапана, портятся поршни, велика вероятность повреждения поверхности цилиндров.

Это требует капитального ремонта двигателя или его замены.

По этой причине желательно осматривать комплектующие газораспределительного механизма через 10 тысяч километров. Ремень ГРМ нуждается в замене, если обнаружены следующие дефекты:

трещины;
износ поверхности, как внутренней, так и внешней;
расслоение материала;
износ и надрыв зубьев;
обтрепанные боковины;
следы масла на обоих поверхностях;
слабое натяжение вследствие износа.

Осматривать нужно ремень, а также натяжной ролик и водяной насос, осуществляя их замену при наличии дефектов или люфта.

Как демонтировать ремень?

Перед выполнением действий определяем позицию, в которой присутствуют распределительные валы.
С этой целью демонтируем резонатор воздушной впускной магистрали и извлекаем заглушки, которые присутствуют в специальных проемах на левом торце головки блока. Удаление заглушек удобно осуществлять с помощью отвертки.
Теперь, вращая коленвал, достигаем положения распределительных валов, когда их метки, нанесенные на торцы шестерен, будут совпадать с верхней плоскостью поверхности головки (смотреть с торца мотора).
Для обездвиживания распределительных валов применяем приспособление, устанавливаемое в соответствующие пазы на обозначенных валах.
Чтобы проверить корректность позиции коленчатого вала, прибегаем к помощи отверстия, находящегося под датчиком мониторинга давления масла внутри агрегата. В нормальном режиме данное отверстие закрыто посредством заглушки.
После выворота протекционной пробки в отверстие вкручиваем контрольный болт, длина резьбовой части которого равно 75 мм, а размер и тип самой резьбы – «М10». Если коленвал занял правильную позицию, то наблюдаем возможность полного вкручивания данного болта, который впоследствии упрется в поверхность специальной площадки, расположенной на валу. Это действие также позволит зафиксировать вал от риска провернуться при ремонтных манипуляциях.
Теперь ослабляем натяжение ременного передачи. С этой целью «вооружаемся» ключом 13-го размера и ослабляем гайку крепления натяжного ролика. Снятие напряжения в ремне производим путем поворота обозначенного ролика против хода часов.
Ослабленный ремень полностью извлекаем с автомобиля LADA Largus.
Далее пользуемся возможностью снятия натяжного механизма и опорного ролика (их также заменяем). Для демонтажа самого ролика привлекаем в свой инструментальный набор ключ типа «Торкс» с размером «Т50».

Навеска ремня в 16-клапанном агрегате Ларгус

Монтаж производим по обратному алгоритму.

Ролик в паре с натяжным механизмом, как отмечалось, заменяем новыми аналогами.
Навешиваем ремень на все шкивы. Заметим, что последним действием будет навеска данного расходника на натяжной ролик.
Установка натяжного компонента производится на шпильку насоса охлаждения LADA Largus. Для этого отогнутый край кронштейна устройства вставляем в соответствующий паз, выполненный на корпусе помпы.
Теперь настало время выкрутить из ранее обозначенного отверстия контрольный болт и снять фиксирующую планку, которой мы ранее застопорили распределительные валы.
Выполняем поворот коленчатого вала на пару полных оборотов до момента совмещения пазов, выполненных на торцевых секциях распределительных валов.
Корректную позицию вала снова проверяем посредством вкручивания контрольного винта. Если все правильно, то болт удаляем, а проем отверстия закрываем указанной заглушкой.
Переходим к монтажу всех ранее снятых узлов и деталей.

Процедуру монтажа ремня на моторе «К4М» 16 клапанов можно просмотреть в данном видеоматериале:

Выбор ремня

Многие автовладельцы, в целях экономии средств, задаются вопросом, как осуществить замену своими руками и какой ремень выбрать?

Выбор ремня ГРМ для 16-ти клапанного двигателя Лады Ларгус довольно прост, поскольку можно купить ремонтный комплект ГРМ, в который входит непосредственно ремень и 2 ролика. Это обойдется владельцу намного дешевле, чем покупать по отдельности.

Рассмотрим комплект и отдельно детали.

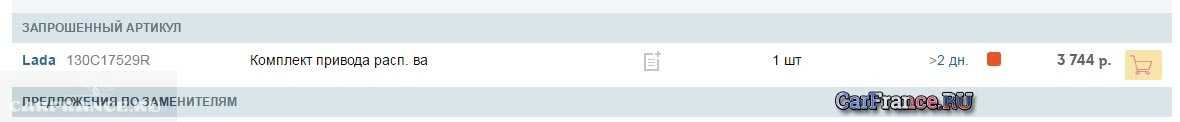

Оригинальный ремкомплект (два ролика и ремень ГРМ)

Ремкомплект газораспределительного механизма Лада Ларгус стоит в среднем 3000 рублей. В него входит два ролика и сам ремень. Каталожный номер выглядит так — 130C17529R.

Оригинальный ремень ГРМ

8201069699

Теперь рассмотрим ремень производства Рено (кат. номер – 8201069699). Он имеет отличное качество и проходит все 60 тыс. км пробега.

Аналоги ремня

Также, существуют аналоги стандартного ремня Лада Ларгус. Рассмотрим более детально:

Наименование производителя	Артикул	Средняя цена в рублях по РФ
Dayco	94997	1200
Master-sport	1126-SD-PCS-MS	1200
Contitech	CT 1179	1250
Bosch	1 987 949 686	1400
LYNXauto	132FL27	1500
Gates	5671 XS	1650
Febi	19836	2000

Все указанные производители в таблице зарекомендовали себя достаточно хорошо и обладают высокими качественными характеристиками, а поэтому рекомендованы для установки на Лада Ларгус.

Оригинальный ролик обводной

82 01 058 069 — обводной ролик

Теперь, рассмотрим отдельно стоимость и артикул ролика натяжителя ГРМ Лада Ларгус:

Оригинальный каталожный номер выглядит так — 82 01 058 069. Средняя стоимость ролика ГРМ Лада Ларгус 16 клапанов составляет 6 000 рублей.

Аналоги ролика

Существует ряд заменителей, которые можно устанавливать вместо оригинальной детали:

Наименование производителя	Артикул	Средняя цена в рублях по РФ
Dello	30770001070150	700
Pilenga	PT-P 7150	800
Optimal	0-N262	1500
Ruville	55640	1500
Ina	532 0221 10	1500
SNR	GE355.38	1800
Gates	T41237	2200

Натяжитель ремня ГРМ 8200061345

8200061345 — оригинальный номер роликанатяжителя ремня ГРМ

Причины для замены

Основные причины замены ремня ГРМ:

Износ. Самый частый и неумолимый фактор. Процесс эксплуатации детали изнашивает ее и со временем запасную часть приходиться менять.
Трещины. Их образование зависит, в первую очередь, от качества изделия.
Растяжение ремня. Оно образовывается в процессе эксплуатации и иногда неизбежно.

Замена ремня ГРМ на двигателе К7М

Перейдем к 8-клапанным силовым установкам. Замена ремня ГРМ на них действительно выполняется проще, да и инструмента потребуется меньше.

Для проведения работ потребуется:

Набор ключей (рожковых, торцевых стандартных размеров);
Набор головок с воротком и штангами;
Специальный ключ для натяжки ремня;
Ветоши.

Естественно, потребуется новый приводной ремень и натяжной ролик.

Этот комплект инструмента подойдет как для «Реновского» двигателя К7М, так и для мотора ВАЗ.

Но вначале рассмотрим последовательность действий на силовой установке от «Рено», поскольку замена на нем несколько сложнее, чем на ВАЗ.

Итак, замену ремня ГРМ на К7М делаем так:

Ставим авто на смотровую яму, обездвиживаем его;
Выдомкрачиваем правое переднее колесо, снимаем его, а также демонтируем защитную накладку колесной арки;
Извлекаем свечи;
Снимаем ремень дополнительного оборудования;
Выкручиваем болты крепления верхней крышки привода ГРМ и снимаем ее;
Демонтируем шкив коленчатого вала (для этого стопорим коленчатый вал путем включения 5-й передачи КПП и выжима тормозной педали или же используем монтировку, вставленную между зубьев маховика);
Снимаем нижнюю крышку привода ГРМ;
Устанавливаем ВМТ на первом цилиндре по меткам. Для этого вращает коленчатый вал пока нанесенная метка на шкиве распределительного вала не будет расположена в самой верхней точке. На некоторых двигателях на головке в верхней части нанесены маркировки. В таком случае метку необходимо совместить с буквой «D» («Dachia»). При этом следует посмотреть и на шестерню коленчатого вала, поскольку на ней есть тоже метка и она должна быть расположена в нижней точке. На фото все это видно более наглядно;
Послабляем гайку натяжного ролика, убирая натяжку ремня. Далее снимаем сам приводной элемент – сначала его выводим из-под ролика, затем стягиваем с шестерни коленчатого вала, далее снимаем его с помпы и напоследок – со шкива распределительного вала;
Меняем натяжной ролик, но не фиксируем его (гайку не затягиваем до конца);
Ставим новый ремень (стрелки на нем должны указывать в сторону вращения). Сначала надеваем его на коленчатый вал, затем заводим за помпу, далее накидываем на шкив. Последним будет натяжной ролик. После заводки ремня за него, осуществляем натяжку, для чего и понадобиться специальный ключ;
После установки ремня прокручиваем коленчатый вал на 2 оборота и проверяем положение меток. Если они стоят как надо, собираем двигатель обратно.

Некоторые производители ремней для двигателя К7М наносят на них дополнительные установочные метки, что облегчает процесс замены.

На ремень наносится две метки и при надевании приводного элемента следует их совместить с метками на шкиве распределительного и шестерне коленчатого валов (для ориентировки – метка на ремне, нанесенная возле стрелок предназначена для совмещения с меткой на шкиве распределительного вала).

Также метки на приводном элементе облегчают проверку правильности установки. Если после двух оборотов коленчатого вала все совместилось, значит, замена сделана правильно.

Монтаж нового ремня на Лада Ларгус

Сначала надеваем новый компонент на шкив коленвала.
Теперь навешиваем (натягивая от руки) ремень ГРМ на зубчатый шкив насоса контура охлаждения.
Далее движемся к распределительному валу и точно также навешиваем ремень ГРМ на шкив.
Оставшийся участок вместе со слабиной заводим за натяжной ролик.

Теперь требуется выполнить натяжку ременной передачи.

Для этого поворачиваем сам ролик в направлении против движения часовой стрелки и фиксируем болтом.
Закрепляем на место обозначенный болт генераторного шкива. Вращение коленвала осуществляем до момента совпадения меток на нем и распределительном валу.

Убедившись в корректности монтажной процедуры, устанавливаем протекционный кожух.

Подготовительный этап

Начальный этап работ одинаков для обоих способов и сводится он к обеспечению доступа к приводному ремню.

Для этого:

Устанавливаем автомобиль на смотровую яму, обездвиживаем и обесточиваем бортовую сеть путем снятия «минусовой» клеммы с АКБ;
Для удобства работ снимаем с авто правое переднее колесо (по ходу движения), демонтируем защитные элементы моторного отсека – нижний и грязезащитный;
Снимаем ремень привода вспомогательных агрегатов. Для этого с помощью накидного ключа отжимаем натяжной ролик ремня, выводим приводной элемент, а далее полностью его снимаем со шкивов оборудования;
Выкручиваем свечи зажигания, а их посадочные отверстия накрываем ветошью;
Снимаем нагрузку с верхней правой опоры силовой установки. Для этого устанавливаем монтировку между подрамником и поддоном, выжимаем мотор немного верх и фиксируем его в таком положении бруском;
Переходим в подкапотное пространство. Там сначала вытаскиваем из держателей, расположенных на опоре, топливопроводы и отводим их в сторону;
Отсоединяем кронштейн опоры от верхней крышки привода ГРМ, для чего откручиваем три болта крепления (эти крепежные элементы – разные по длине, поэтому следует пометить, где какой располагался);
Выкручиваем два болта, которыми опора крепиться к кузову авто, и снимаем ее;
Откручиваем все крепежные элементы верхней крышки привода (3 болта и 2 гайки), после чего крышку снимаем. Отметим, что в случае проверки состояния и натяжки ремня дальше разбирать ничего не нужно. После снятия крышки ремень будет хорошо видно, поэтому для оценки его состояния останется провернуть на несколько оборотов коленчатый вал и осмотреть приводной элемент. Для регулировки же натяжки на нижней крышке имеется специальный лючок, через который осуществляется доступ к натяжному ролику. Если же проводиться замена ремня, то продолжаем разбирать силовую установку дальше;
Отворачиваем болт крепления шкива вспомогательных агрегатов. Для этого просим помощника включить 5-ю передачу на КПП и выжать тормозную педаль, чтобы заблокировать коленвал. Если этого недостаточно для отворачивания болта, то поступаем следующим образом: с корпуса маховика снимаем датчик положения коленчатого вала. В полученное отверстие вставляем монтировку так, чтобы она вошла между зубьями венца маховика (венец стартера). Не допускается, чтобы для упора использовались зубья, которые используются датчиком положения коленчатого вала (они крупнее), их ни в коем случае нельзя повредить. Таким образом, уперев монтировку в картер маховика, стопорим коленчатый вал от проворота и откручиваем болт, а затем снимаем шкив;
Устанавливаем болт шкива обратно, но предварительно следует накинуть на него небольшую втулку (отрезок трубы) или пару гаек большего размера;
Демонтируем нижнюю крышку привода, выкрутив 4 ее крепежных элемента.

Снятие ремня ГРМ

Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ “на 10”, “на 17”, головку “на 19”, отвертку.

Порядок действий:

Снять пластиковый кожух двигателя.
Снять защитную крышку привода ГРМ, вывернув три болта крепления.
Схема ГРМ.

Установить поршень первого цилиндра в положение верхней мертвой точки:

Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ.
Снять заглушку окна в верхней части картера сцепления и убедиться, что риска на расположена напротив прорези шкалы.
Зафиксировать коленвал от проворачивания, вставив через окно отвертку между зубьями маховика.

Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора.
Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен.
Снять натяжной ролик, вывернув гайку его крепления.

Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.

Признаки надобности в замене

Следует отметить, что ресурс привода зависит также от качества его изготовления, поэтому и следует периодически проверять его состояние.

Если на ремне замечены:

Явные следы износа;
Трещины;
Сильный потертости;
Подрезы;
Расслоение;
Торчащие нити корда.

Это все указывает на то, что ремень уже поврежден и требует срочной замены, поскольку остаточный ресурс его неизвестен и порваться он может в любой момент.

Также, если на ремне видны следы смазочного материала, то его тоже следует менять, поскольку масло негативно влияет на резину, что приводит к расслоению.

Порыв привода ГРМ на Лада Ларгус был бы не так страшен, если бы в результате этого не сталкивались поршни с клапанами.

Причем удар этот сильный, из-за чего клапаны просто гнуться, а на поршнях остаются достаточно глубокие следы.

В результате для восстановления работоспособности силовой установки придется менять ЦПГ и клапаны, а также ремонтировать головку блока.

Чтобы этого избежать, лучше своевременно проверять состояние ремня и заменять при малейших следах износа или повреждения. Финансово это будет значительно дешевле, чем ремонтировать двигатель.

Причины замены детали

Ремень газораспределительного механизма является одним из основных элементов двигателя автомобиля и, как и все его детали, подвержен износу. Основные причины замены ГРМ:

плановая операция в соответствии с руководством по эксплуатации,
наличие механических повреждений ремня при визуальном осмотре,
обрыв ремня.

Одна из распространенных причин обрыва — это превышение срока эксплуатации ремня. К этому приводит и нарушение правил эксплуатации авто: перетяжка способствует выходу из строя помпы и подшипников, что вызовет заклинивание ГРМ и обрыв ремня. К аналогичному результату может привести и недостаточное натяжение привода.

При этом может произойти проскальзывание зубчатого ремня по шкиву, срезание его зубьев и, как следствие, нарушение фаз газораспределения. Обрыв ремня газораспределительного механизма может произойти также при резких динамических нагрузках, которые нередко возникают, когда автомобиль заводится с толчка. Попадание масла или охлаждающей жидкости на поверхность ремня являться частой причиной снижения прочности привода ГРМ, его соскальзывания со шкивов или натяжительного ролика. В таких случаях нельзя обойтись просто протиранием замасленных участков, масло хорошо впитывается в структуру ремня и будет продолжать его разрушать.

К повреждению и обрыву привода ГРМ может привести попадание твердых частиц или кусочков металла на его внутреннюю поверхность и низкое качество изделия.

Большое влияние на долговечность механизмов ГРМ оказывает климат, в котором эксплуатируется машина. Поэтому при использовании автомобиля в условиях крайнего севера или пустыни Кара-Кум необходимо регулярно проверять состояние системы газораспределения. Основными причинами разрыва ремня являются:

нарушение условий эксплуатации автомобиля;
попадание масла;
нарушение работы узлов, связанных с ГРМ;
механические повреждения;
естественный износ;
низкое качество изделия;
эксплуатация авто в экстремальных условиях.

Последствия обрыва ремня ГРМ могут быть самыми непредсказуемыми: от капитального ремонта двигателя и всей системы ГРМ до простой замены ремня.

Периодичность проверки и замены ремня ГРМ на них

Для Лада Ларгус предусмотрено 3 силовых установки, одна из которых – 16-клапанная («Реновский» агрегат К4М) и две на 8 клапанов (ВАЗ-11189 и К7М от «Рено»).

Все эти силовые установки уже хорошо себя зарекомендовали в плане эксплуатации (надежные и неприхотливые), но есть один неприятный момент – все они, как говорят в народе, «втыковые».

То есть, в случае обрыва привода ГРМ, происходит столкновение поршней с клапанами. А это уже приводит к сильному повреждению силовой установки и надобности в проведении достаточно серьезного и дорогостоящего ремонта.

Чтобы этого не произошло, требуется своевременно проверять состояние приводного ремня и его натяжение, а также после определенного периода эксплуатации силовой установки.

Проверять приводной элемент рекомендуется каждые 15 тыс. км., а также в случае замены свечей (просто без свечей легче проворачивать коленвал, что нужно делать при оценке состояния привода).

Что касается периодичности замены, то это зависит от используемой силовой установки.

Так, у двигателей «Рено» (К4М и К7М) делать замену ремня ГРМ рекомендуется каждых 120 тыс. км. А вот у ВАЗовского мотора менять привод следует каждые 75 тыс. км.

Но отметим, что указанная периодичность рекомендована производителями моторов и такой срок эксплуатации – граничный для приводного элемента.

Поэтому проводить замену следует несколько раньше (для «Реновских» установок – это 80 тыс. км, а для ВАЗ – 60 тыс. км).

Назначение ГРМ и конструктивные особенности

Для осуществления подачи топливной смеси в камеру сгорания и вывода отработанных газов служат клапаны, которого являются частью газораспределительного механизма. Клапанов может быть 8 — для моторов с одним распределительным валом, или 16 — для двигателей с двумя распредвалами, в зависимости от модели.

Клапаны

Важным элементом в ГРМ являются клапаны, которые делятся на впускные и выпускные. Диаметр впускного клапана делается больше выпускного. Это позволяет сократить время заполнения камеры сгорания топливной смесью и увеличить коэффициент наполнения. Впускной клапан управляет потоком смеси с низким давлением, следовательно, обеспечивает меньшую скорость заполнения. Выпускной работает в условиях высокого давления, позволяющего быстро освободить камеру сгорания. Поэтому для оптимальной эксплуатации ДВС впускной клапан должен иметь диаметр порядка 45% от диаметра поршня, выпускной — около 38%.

С целью оптимизации работы клапанного механизма на внешней стороне клапана под углом 45 градусов сделана фаска. Аналогичная фаска, или седло, есть и у отверстия, которое закрывает клапан на головке блока. Для обеспечения герметичности клапана и седла их притирают с использованием специальных абразивных порошков.

К материалам, из которых изготавливаются клапаны, предъявляют особые требования. Особенно это относится к выпускным механизмам, имеющим более высокую рабочую температуру. Как правило, это сплавы хрома, никеля, марганца и азотных соединений.

Штоки выпускных клапанов часто делают полыми и заполняют натрием, имеющим высокую теплопроводность и способным эффективно отводить тепло.

Распределительный вал и привод

Открытие клапанов в нужный момент осуществляется распределительным валом посредством рычага или рокера (коромысло). Рокер одним концом опирается на шаровую опору или на гидрокомпенсатор, вторым — на шток клапана. Эксцентрик — кулачок распредвала — надавливает на рокер примерно посредине его длины, передавая усилие клапану. В исходное состояние клапан возвращает пружина, находящаяся на оси его штока. Крутящий момент распредвалу сообщается посредством цепной или зубчатой ременной передачи.

В двигателях, устанавливаемых на Лада Ларгус, используются два конструктивных решения газораспределительного механизма: с одним распределительным валом и с двумя. Двигатели с двумя распредвалами все более широко применяются благодаря большей мощности из-за лучшего перемешивания и сгорания топливной смеси. Несмотря на преимущества двигателей с двумя головками, одноголовочные моторы так же широко используются по причине своей простой конструкции, надежности и небольшой стоимости.

Привод

Крутящий момент распредвалу передается посредством ременного привода. Он не требует смазки, ремень легко устанавливается на шкивы, менее инерционен, тише работает. К недостаткам можно отнести ограниченный ресурс: около 150 тысяч км. Тем не менее, такой механизм находит все более широкое применение благодаря меньшей стоимости и легкости в обслуживании. Дальше мы будем рассматривать только привод ГРМ с ременной передачей.

К его элементам следует также отнести натяжной ролик, используемый для натяжения ремня ГРМ. На привод газораспределительного механизма большое влияние оказывает сила его натяжения. Чрезмерное усилие приводит к интенсивному износу деталей ГРМ, подшипников, шкивов, водяного насоса, генератора, натяжителя. От сильного натяжения ремень растягивается, что также сокращает срок его службы.

Слабое натяжение может привести к проскальзыванию ремня по зубчатым шкивам газораспределительных валов, нарушению фаз газораспределения и, как следствие, ухудшению работы двигателя.

Натяжители ремня ГРМ, в зависимости от типа и конструкции, обладают различным ресурсом и требуют замены при пробеге, указанном в руководстве по эксплуатации автомобиля. Наиболее распространенные, простые и, следовательно, надежные натяжители — это механические ролики, которые подразделяются на эксцентриковые и ползунковые. На автомобилях отечественного автопрома в основном устанавливаются эксцентриковые натяжители. Срок их службы сравним со сроком службы ремня ГРМ, поэтому их рекомендуют менять одновременно. Часто ремни газораспределительного механизма и ролик-натяжитель продаются как один ремкомплект. При замене ремня ГРМ целесообразно заменить и водяной насос-помпу, вне зависимости от ее состояния.

Процедура замены

Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля.

Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.

Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.

Далее, независимо от типа мотора, следует сделать:

Сорвать колёсные болты переднего колеса с правой стороны машины.
Поднять кузов домкратом, установить подставку, снять колесо.
Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.

Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.
Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.

Защитная крышка на двигателе К7М.

Ставят на место с проставкой болт шкива на коленвал.
После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.

Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение

Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ

Ещё раз проверяют совпадение установочных меток в приводе ГРМ

В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.

Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.

Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.

Далее собирают всё в порядке, обратном разборке.

После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.

Когда менять и почему

Ременная передача ГРМ синхронизирует работу коленчатого и распределительного валов. Производитель рекомендует производить его замену после 60 000 км. Но вполне может произойти и так, что заменить расходник потребуется раньше срока.

Обязательно нужно производить диагностику этого узла, чтобы не прозевать тот момент, когда ремень придет в состояние износа и возникнет угроза его обрыва. Кстати, вместе с ременной передачей рекомендуется поменять и натяжной ролик, который также является расходным материалом и постепенно изнашивается.

На фото ниже изображены клапаны, которые погнулись в результате обрыва ременной передачи ГРМ: Осматривать узел ГРМ следует через 20 000 км. А вот какие дефекты являются критичными, и при возникновении которых ремень нужно менять:

наличие трещин на поверхности;
явные признаки износа (потертости и прочее);
материал начал расслаиваться;
зубья износились;
торцы обтрепались;
на поверхности видны масляные подтеки;
ремень не подтягивается, так как он растянулся.

Во время осмотра обращайте внимание на состояние натяжного ролика и водяного насоса. Если оно будет неудовлетворительным, их также нужно будет заменить

Замену ременной передачи можно произвести самому, но при этом необходимо соблюдать требования инструкции. Неправильная установка ремня может стать причиной поломки двигателя. Конечно, будет лучше, если вы пригласите помощника, который имеет опыт в области ремонта автомобилей. Многие автолюбители поступают именно так, и не обращаются за помощью специалистов, которая, кстати говоря, стоит недешево.

Итак, если вы решили произвести замену ремня самостоятельно, сначала как следует приготовьтесь и подготовьте все необходимое, а именно:

домкрат;
ключи и головки необходимого размера;
отвертку;
оправку для фиксации распредвалов;
новый расходник.

Обязательно покупайте новый расходник только в проверенных торговых точках. Некачественный расходник будет служить недолго, и уже очень скоро его тоже придется заменить. Кроме этого, может произойти и обрыв некачественного привода, а такая “экономия” выльется в дорогостоящий ремонт.
