Ременная передача
Привод газораспределительного механизма на ВАЗ-2114 осуществляется при помощи гибкого ремня. Причем независимо от того, 8 или 16 клапанов в двигателе. Отличие одно: у последних ремень немного длиннее и используется два ролика (один для натяжения, второй обводной). Привод позволяет вращать не только шкив распредвала, но и помпу для нормального функционирования системы охлаждения.
Обязательно учитывайте то, что ремень должен устанавливаться строго по стрелкам, которые нанесены на его поверхности. Если нет стрелок, то ориентироваться следует на надписи. При замене ремня ГРМ ВАЗ-2114 (8 клапанов) необходимо, чтобы надпись читалась со стороны правого колеса. Обязательно осматривайте состояние жидкостного насоса – его нужно менять с интервалом в 70-90 тыс. км.
Как выставить ГРМ на ВАЗ 2107 по меткам
Для выполнения некоторых ремонтных и регулировочных работ с двигателем ВАЗ 2107, газораспределительный механизм необходимо выставлять по меткам. Они нанесены как на шестерне распределительного вала, так и на шкиве коленвала. Для выполнения этой работы нам понадобится выполнить предварительно некоторые действия, а именно — снятие клапанной крышки с двигателя.

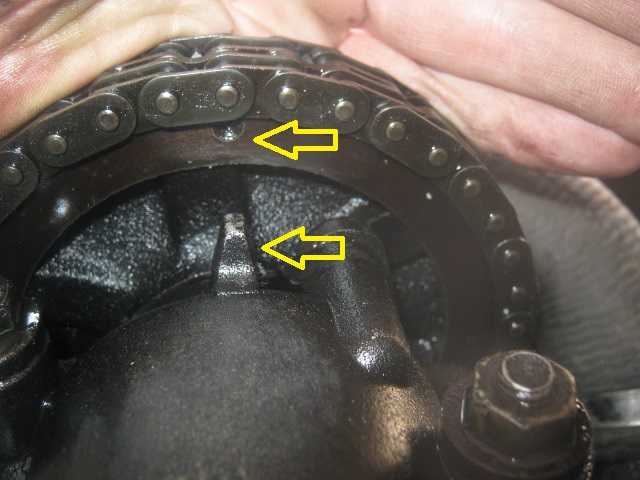

Для этого головкой с воротком откручиваем все гайки крепления, которые расположены по всему периметру крышки, и снимаем ее, после чего стоит обратить внимание на шестерню распредвала. Необходимо, чтобы выступ на крышке точно совпадал с меткой на звезде, что наглядно показано на фото ниже:
Чтобы прокручивать распредвал, можно воспользоваться либо большим ключом и крутить за храповик, либо руками, взявшись за шкив коленчатого вала.

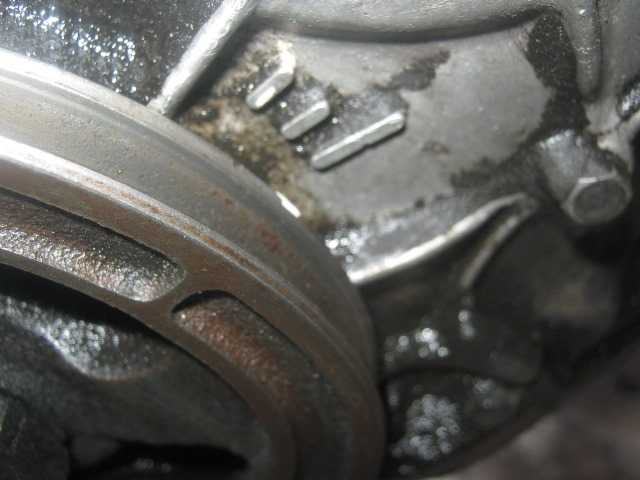

Также сразу обращаем внимание на метки коленвала и центральную риску корпуса передней крышки двигателя — они также должны совпадать
Именно при таком положении шкива и звезды ГРМ, 1 или 4 цилиндр находится в ВМТ — верхней мертвой точке. Теперь можно приступать к выполнению тех процедур, которые планируются дальше, либо выставление зажигания, либо регулировка зазоров клапанов и т.д.
Подготовка к проведению сервисных операций
Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:
Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных
При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.
При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.
