Цепь привода газораспределительного механизма: замена ГРН у лада 21043

Замена цепи ГРМ ВАЗ 2107: основные методы выполнения ремонта

Вот этот элемент

При эксплуатации транспортного средства цепь ГРМ вытягивается. Связано это с увеличением шага между звеньями. Удлинение цепи на ВАЗ 2107 необходимо контролировать, проверяя возможность ее натяжения

Автомеханики в этом случае советуют уделить внимание фазам. При совпадении метки звездочки газораспределительного механизма с отметкой корпуса подшипника, когда при этом данный показатель на шкиве коленчатого вала расположен ниже метки на передней крышке мотора на 10 мм, потребуется поменять своими руками цепь ГРМ

Проводится данная работа также при сколе втулок и наличии трещин на щетках. Замена башмака натяжителя цепи ВАЗ 2107 осуществляется при выявлении дефектов данной детали.

Чем грозит неисправность цепи

Из-за увеличения шага цепи мотора ВАЗ 2107 инжектор работает неровно на холостом ходу. Объясняется это тем, что каждое звено изнашивается по-разному. В некоторых случаях может отломиться успокоитель, ограничительный палец либо уголок башмака. Замена цепи ГРМ ВАЗ 2107 осуществляется с учетом данных нюансов.

При перескоках на несколько зубьев мотор автомобиля может заглохнуть или выйти из строя. Для предотвращения таких последствий автомеханики рекомендуют тщательнее и чаще регулировать натяжитель. Иногда проводится замена башмака натяжителя цепи.

Прежде чем установить своими руками цепь ГРМ ВАЗ 2107, рекомендуется ее тщательно осмотреть. Звенья и втулки должны быть закаленными. При обнаружении сырого металла данная запчасть не устанавливается. Проверять натяжитель можно руками. Если прогиб равняется 7-10 мм, она считается новой и пригодной к использованию. Оригинальными изделиями данного типа является продукция производителя Sachs.

Замена натяжителя цепи ГРМ ВАЗ 2107 проводится своими руками с учетом длины основной детали. При необходимости выполняется монтаж башмака натяжителя. При выборе данного изделия следует помнить такой нюанс:

2101 и 21011 имеют 114 звеньев;
2103 и 2106 имеют 116 звеньев.

Различают цепи следующим образом: при их растяжении изучают крайние звенья справа и слева. Если звенья расположены одинаково, снаружи или внутри, значит, цепь состоит из 116 элементов. При разных звеньях их количество равняется 114.

Основные методы замены детали

Как установить цепь на ВАЗ 2107, знают опытные автомеханики. Они выделяют 2 метода.

Неправильный и ненадежный, но быстрый. Данный способ не требует от автовладельца особых познаний о работе двигателей. Он предусматривает самостоятельный демонтаж клапанной крышки. Для этого потребуется рассоединить цепь, установленную на моторе. Аналогичным образом поступают с новой деталью. Далее две цепи соединяются в одну. Кривым стартером новая деталь прокручивается до полного ее прохождения через двигатель. Затем они соединяются и затягиваются. При этом следует учитывать, что нижняя звездочка не заменяется. Невозможна и замена башмака натяжителя цепи ВАЗ 2107.
Правильный. Этот метод предусматривает частичную разборку двигателя, включая демонтаж переднего щита, радиатора и прочих деталей. В данном случае можно установить новую последнюю звездочку. Допустима и замена башмака натяжителя цепи ВАЗ.

Для установки цепи ГРМ ВАЗ 2107 потребуется следующий инвентарь: ключи, тиски, карандаш (мел), линейка.

Мастер снимает цепь

Первым этапом второго метода является слив охлаждающей жидкости из системы. Рекомендуется при этом снять крышу капота. После ослабления и снятия с мотора ремня генератора демонтируется крышка ГБЦ. При необходимости проводится замена натяжителя. Для этого потребуется совместить метки на коленвале и звездочке распредвала. Далее откручивается гайка и снимается шкив. В данном случае потребуется демонтировать радиатор. Если отогнуть штопорную шайбу, можно будет открутить и снять звездочку с распредвала.

Замена цепи предусматривает демонтаж переднего щита мотора. Нужно помнить о 3 болтах снизу, они фиксируют поддон. После снятия крышки рекомендуется сделать отметку положения звездочки дополнительных элементов. Этот шаг исключает серьезную регулировку зажигания, которая выполняется после монтажа новой цепи на ВАЗ 2107.

При установке новых звездочек старые следует снять. Замена башмака натяжителя цепи ВАЗ предусматривает аналогичные действия

При покупке этой детали большое внимание следует уделять ее качеству

Замена цепи ГРМ ВАЗ 2107 требует выполнения монтажных работ, при этом учитывается расположение меток. Если не обращать на них внимания, произойдет встреча поршня с клапанами, в результате чего возникнет необходимость проведения капитального ремонта двигателя.

Сколько стоит новый ремень, какие фирмы производят?

В наше время обилие запасных частей на автомобили впечатляет. В больших автомагазинах вы можете не просто купить любую деталь, но и выбрать производителя из нескольких вариантов.

Ходят слухи о том, что немецкие ремни (BOSCH, CONTITECH, Finwhale, LEMFORDER, KRAFT) считаются лидерами по качеству. Также неплохие ремни бельгийской фирмы «Gates».

Из отечественных ремней генератора мы рекомендуем обратить внимание на фирму «Балаково», в продаже имеются как простые, так и зубчатые ремни этого производителя.

Во сколько обойдется новый ремень, какой примерный диапазон цен? В Москве и Московской области зубчатый ремень привода генератора на автомобиль ВАЗ 2101-2107 можно купить за 100-130 рублей. Обычный чуть дешевле и обойдется в сумму около 80 рублей.

Мы советуем остановить свой выбор в пользу заводского ремня (балаковского). Как известно, лучшее — враг хорошего. Какой выбрать — решать вам.

Думаю, что не стоит объяснять, что такая работа, как замена ремня генератора ничем не отличается на моделях ВАЗ 2101, 2105 и даже 2107, поэтому на всех «классиках» этот ремонт выполняется одинаково.

Конечно же для более удобной работы желательно воспользоваться головкой на 17 с карданным шарниров и трещоткой, и ключом на 19. Хотя, можно вполне обойтись даже одними рожковыми ключами, потратив немного больше времени и усилий.

Замена ГРМ

Эта операция может быть как плановой, так и вынужденной. В первом случае заменить ремень можно тогда, когда он отработал свой ресурс, а во втором когда были выявлены повреждения рабочего тела изделия. Подготовленный водитель может выполнить её самостоятельно. Операцию выполняют в гараже или на ровной площадке. Понадобиться набор гаечных ключей и головок. И также нужно приобрести набор ключей Torx. Работать руками придётся в стеснённых условиях поэтому понадобятся перчатки. Понадобиться автомобильный домкрат, надёжная подставка под кузов машины, противооткатные башмаки.

На 16-клапанных моторах в отличие от 8 клапанных установлены два распредвала, а не один. И также присутствует дополнительный доводной ролик для движения ремня.

Перед началом работы следует отключить клеммы от аккумулятора. Если автомобиль имеет дополнительное оборудование (кондиционер, гидроусилитель руля) придётся в первую очередь снять их приводной ремень, который не позволит произвести замену в приводе ГРМ. Для этого ослабляют натяжное устройство после чего привод вспомогательных механизмов легко снимается.

Привод механизма ГРМ закрыт защитными кожухами из пластика, которые также следует демонтировать. Понадобиться ключ Т-30 с трещоткой, которым выворачивают болты крепления сначала на верхней крышке, далее на нижнем кожухе. Снятию нижнего кожуха мешает натяжное устройство ремня привода вспомогательных механизмов, которое следует приподнять вверх. После этого механизм привода будет открыт.

Теперь требуется выставить привод ГРМ по меткам, это следует сделать для того, чтобы не допустить повреждения клапанов.

Фиксатор валов в действии

Следующим шагом будет снятие шкива на коленчатом валу двигателя. Для этого следует зафиксировать коленчатый вал в неподвижном состоянии. Можно поступить таким образом:

Приподнимают правую сторону автомобиля домкратом, устанавливают кузов на подставку. Колесо снимают со ступицы машины.
Помощник садится за руль автомобиля, включает пятую передачу, давит тормозную педаль.
Владелец торцовой головкой на 17 отворачивает шкив на коленчатом валу.

Далее следует освободить крепление натяжного ролика (находится с правой стороны по ходу движения машины), после чего снимают приводной ремень механизма ГРМ.

После этого при необходимости замените ролики.

Установку Ремня ГРМ выполняйте в обратном порядке.

Метки

Чтобы получить все заложенные конструкторами характеристики силового агрегата, необходимо добиться согласованной работы всех узлов и агрегатов автомобильного мотора. Клапана (впускные или выпускные) должны открываться в нужный момент. Для этого на корпусе мотора, шкивах распределительных валов, коленвала наносят установочные метки. На головке блока цилиндров стоит корпус для защиты привода ГРМ. На нём имеется две конусообразные прорези напротив которых должны стоять метки шкивов распределительных валов.

Метки распредвала 16 клапанного двигателя

На шкивах метка может быть в виде конусообразного углубления или выступом с нижней стороны венца обеих деталей. На шкиве коленчатого вала также имеется метка, которая должна совпасть с отметиной на блоке цилиндров.

Метка коленвала

Все три шкива должны полностью совпадать с установочными метками на блоке и защитном кожухе головки блока цилиндров. Шестерни распределительных валов следует зафиксировать от возможного проворачивания. Для этого имеется специальное приспособление, но можно просто забить между ними подходящий по размеру деревянный брусок.

Натяжение

Степень натяжения ременного привода регулируется натяжным роликом. Он имеет на корпусе и подвижной обойме подшипника метки, которые следует совместить после установки всех деталей привода ГРМ на свои места. Для этого можно использовать ключ или круглогубцы для снятия стопорных колец. Обойму проворачивают против часовой стрелки до совпадения подвижной и неподвижной меток на ролике, после чего можно затянуть болт его крепления.

Видео — Как самому выставить зажигание

Добро пожаловать! Ремень генератора — он связывает во-первых шкив самого генератора и шкив коленвала (Ещё он шкив водяной помпы связывает, так только на классике, на передне приводных автомобилях шкив помпы ремень ГРМ связывает), поэтому при обрыве ремня генератора на классике, у вас приборы будут плохо работать (Потому что вся энергия только от АКБ будет идти, ну а если АКБ у вас достаточно заряжен или мощной то некоторое время даже и приборы не будут гаснуть и вы даже можете не понять то что ремень порвался), если бы не помпа, то действительно и не поняли бы, но так как ремень генератора её тоже связывает, то охлаждающая жидкость перестанет у вас циркулировать по системе, в связи с этим машина будет сильно греться.

Примечание! Для того чтобы произвести замену ремня, нужно будет взять: Монтажную лопатку (Если её нет, то какую ни будь удобную толстую палку найдите, или небольшой лом металлический), а так же гаечные ключи понадобятся один из которых на «на 17» нужен будет, а другой «на 19»!

Где находиться ремень генератора? Он располагается в передней части автомобиля, если присмотреться то на фото ниже можно увидеть радиатор системы охлаждения, так же планку на которой аккумуляторная батарея должна стоять (Она снята) мы указали красной стрелкой, а вот уже сам ремень который связывает те самые три шкива указан на фото уже синей стрелкой.

Когда нужно менять ремень генератора? Его нужно менять при износе, поэтому если вы на нём увидели различного рода трещины, а так же края к примеру у него сильно изношены, зубца стёрлись и т.д., то такой ремень подлежит замене и затягивать с ней мы вам не рекомендуем, вить если он порвётся то во-первых двигатель у вас начнёт греться и в итоге может закипеть (Если жара сильная), а так же аккумулятор начнёт сам работать (Долго аккумулятор не протянет в такой ситуации, он быстро разрядиться) потому что генератор уже перестанет крутиться и отдавать энергию он соответственно тоже уже не будет.

Примечание! Слышали когда ни будь то что автомобиль свистит? Вернее не автомобиль а в двигателе у него что то, так вот это и есть ремень генератора, он может свистеть по разным причинам, к примеру при сильной изношенности он будет свистеть, а так же при попадание на него воды или какой либо жидкости (Бывает на него охлаждающая жидкость попадает, в основном такое случается когда патрубки системы охлаждения изнашиваются и начинают течь, в данном случае осмотрите сам ремень и его шкивы на наличие влаги, её быть категорически не должно, в противном случае устраняйте проблему), ещё от качественности ремня зависим, то есть если он дубовый (Он ещё кстати в мороз затвердевает), то свист этот тоже будет, вот поэтому большинство автомобилей когда их заводишь в зимнее время суток, по началу свистят (Ремень это свистит), а когда автомобиль прогревает то этот свист пропадает, ну и конечно же от слабого натяжения и сильного износа, ремень может свистеть! (Кстати если ремень у вас по вашему мнению находиться ещё в приемлемом состояние, но он свистит из-за слабой натяжки, то в таком случае отрегулируйте его, о том как это сделать читайте в этой же статье по ходу прочтения вы поймёте как это сделать)

Кой что ещё вы должны знать, если у вас вдруг где ни будь в дороге порвётся ремень а запасного не будет, то можно прибегнуть к помощи ремня, либо же галстука, более подробно об этом смотрите в ролике который размещён ниже:

Замена цепи ГРМ на ВАЗ 2107 (карбюратор)

Необходимые материалы, инструменты:

Гидравлический домкрат;
Деревянные (металлические) опоры;
Набор отверток, ключи, головки, воротки;
Дополнительное освещение;
Новый привод.

Последовательность действий при самостоятельной замене привода:

Помещаем машину в периметр ремонтной зоны, фиксируем задний ряд колес клиновидными башмаками, выжимаем ручной тормоз;
Открываем капот, демонтируем решетку радиатора, сам радиатор, предварительно слив с контуров жидкость в емкость;
Отвинчиваем корпус воздушного фильтра, воздуховоды;
Ослабляем крепление генератора (ключ на «14»), снимаем клиновидный ремень приводных механизмов;
Включаем четвертую передачу, отвинчиваем металлический кожух с торца ГРМ, выставляем валы по меткам;
Отпускаем крепление звездочки, скручиваем гайки башмака – натяжителя;
Отворачиваем гайку распредвала, подинимаем цепь, извлекаем звезду;

Перед тем, как надеть новую цепь на шестерни, повторно проверяем расположение меток на коленвале, распредвале, корректируем по мере необходимости;

Если замечаний по состоянию оборудования нет, остается натянуть новый цепной привод. Сначала на шестерню коленчатого вала, после на верхнюю звезду;

Фиксируем болтом, закручиваем крепление звездочек, распределительный вал;
Устанавливаем успокоитель привода, башмак, болт –ограничитель;
Включаем нейтральную передачу, проворачиваем коленчатый вал ровно на три оборота. Если метки не сбились, то закручиваем натяжитель цепи гайкой. В противном случае повторяем процедуру с самого начала;
Включаем первую передачу, завинчиваем крепление шестерней до конца.

Сборка своими руками завершена. Запускаем двигатель, проверяем функционал силового агрегата. Если на автомобиле установлена топливная система «инжектор», то принцип замены привода аналогичный.

Что произойдет, если длина цепи увеличится

Корректно отрегулировать холостой ход на автомобиле ВАЗ 2107 не получится, работа мотора будет нестабильной, не ровной. Дополнительная настойка клапанов, датчика холостого хода также не даст положительного результата.

В процессе работы не все звенья одинаково изнашиваются. Это нужно знать и учитывать при диагностике. При растяжении появляется сторонний шум, звенья налегают на звезду. Успокоитель, ограничитель и башмак также подвергаются нагрузке, деформируются. Самое страшное, когда звенья цепи перескакивают зубья звезды. На практике, от 1 до 4, но и этого вполне достаточно для вывода механизма ГРМ из строя, загиба клапанов.

Натяжение цепи ГРМ ВАЗ 2107

Процедура сложная, требует внимательности со стороны мастера:

Выкручиваем колпачковую гайку, извлекаем ее;
Шток натяжителя выдвигаем, натягиваем цепь посредством башмака;
Ключом храповика проворачиваем коленчатый вал автомобиля на полтора оборота. В момент проворота пружина на башмаке автоматически регулирует натяжение;
Проверяем шток натяжителя, он должен максимально уйти на глубину внутрь корпуса. Если этого не произошло, дополнительно проворачиваем коленвал;
Устанавливаем на штатное место колпачковую гайку, зажимаем ее.

Некоторые автомобилисты практикуют замену цепного привода посредством рассоединения звеньев старой, связыванием проволокой, протяжкой новой.

Подобное можно использовать, когда в пути и под рукой нет специального оборудования. В домашних условиях придерживайтесь установленного регламента.

Описание цепного привода на карбюраторе

На автомобилях ВАЗ с приводом на задние колеса используются бензиновые двигатели с идентичным газораспределительным механизмом. Распределительный вал установлен в головке блока, для передачи крутящего момента от коленчатого вала используется 2-рядная мелкозвенчатая цепь. В конструкции привода применен успокоитель, снижающий колебания цепи на высоких оборотах. Башмак натяжителя цепи на ВАЗ перемещается при помощи болта (завод рекомендует подтянуть привод через каждые 15 тыс. км пробега).

Цепной привод вращает звездочку масляного насоса и распределитель системы зажигания. В процессе эксплуатации происходит вытягивание элементов цепи и естественный износ зубьев звездочек, что приводит к провисанию цепи. При удлинении цепь перескакивает по звездочкам на 1 или 2 зуба, что нарушает фазы газораспределения. Поскольку на поршнях отсутствуют выемки (кроме мелкосерийного мотора ВАЗ 2105 объемом 1,2 л с ременным приводом ГРМ), то происходит соударение днища о клапаны, что вызывает разрушение деталей.

Дефектовка вала ГРМ ВАЗ 2107

Когда распредвал будет вынут из «постели», необходимо оценить его состояние. Сначала это делается визуально. Распределительный вал подлежит замене, если на его рабочих поверхностях (кулачках и опорный шейках) имеются:

царапины;
задиры;
износ в виде огранки (для кулачков);
наволакивание слоя алюминия с «постели» (для опорных шеек).

Кроме этого, распредвал должен быть заменён, если будут обнаружены хоть малейшие следы его деформации.

Степень износа опорных шеек и самих опор устанавливается при помощи микрометра и штангенциркуля. В нижеприведённой таблице указаны допустимые диаметры шеек и рабочих поверхностей опор.

Дефектовка производится при помощи микрометра и штангенциркуля

Таблица: допустимые диаметры опорных шеек распредвала и опор его «постели» для ВЗ 2107

Порядковый номер шейки (опоры), начиная от передней	Допустимые размеры, мм
Минимальный	Максимальный
Опорные шейки
1	45,91	45,93
2	45,61	45,63
3	45,31	45,33
4	45,01	45,03
5	43,41	43,43
Опоры
1	46,00	46,02
2	45,70	45,72
3	45,40	45,42
4	45,10	45,12
5	43,50	43,52

Если в процессе проверки будет установлено, что размеры рабочих поверхностей деталей не соответствуют приведённым, распредвал или «постель» необходимо заменить.

Замена цепи ГРМ на ВАЗ 2106

Последовательность действий выглядит следующим образом:

Снимаете корпус воздушного фильтра, ветошью закрываете карбюратор, чтобы в него не попало ничего лишнего. На этом же этапе можно слить масло из двигателя.
Отсоединяете тросик подсоса и центральный провод с трамблера.
Отсоединяете трубки и уводите их в сторону, чтобы не мешали.
Демонтируете кожух вентилятора.
Если крыльчатка находится на помпе, то выкручиваете болты ее крепления и снимаете вместе с ремнем привода генератора и шкивом.
Снимаете защиту картера.
Очищаете всю переднюю часть мотора от грязи, промываете растворителем или бензином.
Устанавливаете под задние колеса упоры, включаете максимальную передачу (четвертую или пятую), вытягиваете ручник.
Чтобы ослабить гайку на храповике, необходимо нанести по ней резкий удар молотком.
Демонтируете крышку с головки блока, выкрутив все гайки ее крепления.
Отгибаете шайбу, которая находится под болтом звездочки распределительного вала. Резко ударив по нему молотком, ослабляете затяжку.
Снимаете автомобиль со скорости.
Проворачиваете шкив коленчатого вала до тех пор, покуда не сместится метка на его шкиве с риской на передней крышке. Вместе с этим должны совместиться метка на звездочке распревала и отлив на пастели.
Отверните гайку на храповике и снимите шкив.
Выкрутите гайки и болты, которыми произведено крепление передней крышки двигателя. Всего 9 точек крепления. Снимите крышку.
Отогните стопорную пластину и выкрутите болт со звездочки привода вспомогательных механизмов.
Ослабляете гайку на натяжителе цепи ГРМ ВАЗ 2106. Монтажной лопаткой отжимаете натяжитель и фиксируете его, затянув гайку.
Выкручиваете болт на распределительном валу.
Выкручиваете возле маленькой звездочки коленчатого вала ограничительный палец.
Отпускаете цепь и снимаете эту звездочку с коленчатого вала.
Стараясь не провернуть, снимаете звездочку привода вспомогательных механизмов и цепь ГРМ 2106.

На этом снятие можно считать завершенным, теперь нужно установить новую. Но обязательно перед началом всех работ обильно смажьте цепь свежим моторным маслом.

Даже больше скажу – желательно проводить замену цепи ГРМ тогда же, когда и меняете масло в двигателе ВАЗ 2106. В целом же последовательность строго обратная:

Наживляете все болты, которыми крепятся звездочки. Проворачиваете коленчатый вал на два оборота, чтобы проверить, совмещаются ли метки на звездочках коленчатого и распределительного валов. Если все верно установлено, то все метки должны совпасть (на звездочке коленвала напротив отлива в блоке, а на звездочке распределительного напротив отлива крышки подшипников).
Все болты затягиваются только динамометрическим ключом. Момент затяжки должен быть в интервале 41,2-51 Н*м.
Производите натяжку цепи.
Протираете все посадочные места и устанавливаете прокладки (новые).
Устанавливаете привод генератора и крыльчатку.
Проверяете угол опережения зажигания. Если нужно, производите его регулировку.

Алгоритм замены ремня ГРМ

Замена на 21129

Производителем рекомендовано производить замену ремня и ролика на моторе 21129 через 180 тыс. км. Для замены приобретайте деталь 21126–1006040.

Основные этапы замены:

Отсоедините аккумулятор.
Снимите правое колесо, подкрылок, брызговик двигателя.
Ослабьте болт шкива привода агрегатов и снимите ремень привода вспомогательных агрегатов.
Снимите крышку двигателя и правую опору.
Снимите крышку ГРМ, выкрутив пять болтов.
Снимите шкив привода агрегатов.
Снимите диск коленвала и переднюю крышку ГРМ.

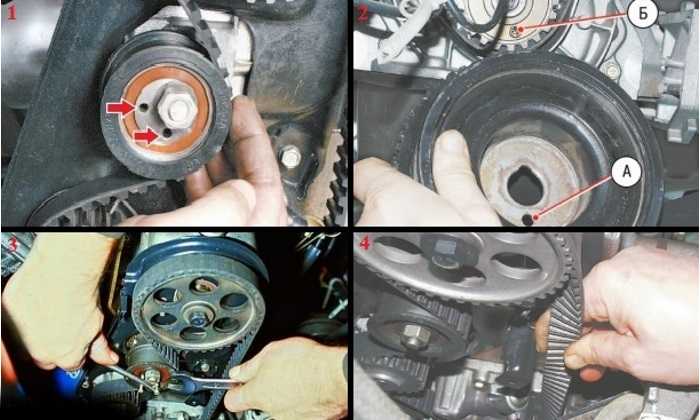

Проверьте совпадение меток A, B, C, D. При необходимости проверните коленвал. Проверьте совпадение метки также на шкиве коленвала.
Ослабьте натяжной ролик и снимите ремень ГРМ, начиная со шкива распредвала.
Замените натяжной ролик, не затягивая болт окончательно.
Установите новый ремень ГРМ, убедившись в том, что установочные метки совпадают. Все действия выполняйте в обратном порядке.
Натяните ремень, поворачивая ролик по часовой стрелке до совпадения его выреза с прямоугольником.
Поверните коленчатый вал на 2 оборота. Если метки всё ещё совпадают – регулировка произведена верно.

Замена на 21179

Замену ремня ГРМ на двигателе 21179 положено производить каждые 180 000 км, вместе с ремнём также необходимо менять и помпу. Считается, что срок службы помпы аналогичен.

Привести замену на моторе самостоятельно сложно по нескольким причинам:

На этом моторе отсутствуют метки на шкивах.
Распредвал необходимо фиксировать инструментом, который установить также достаточно сложно.
Требуется разобрать большое количество деталей чтобы добраться до газораспределительного механизма.

Чтобы проводить работы по замене ГРМ потребуется отсоединить нижнюю и верхнюю опоры двигателя, снять генератор, пластиковый впускной коллектор, клапанную крышку и диск.

Т. к. меток на коленвале и распредвале нет, их необходимо зафиксировать специальными инструментами.

На распредвале предусмотрены прорези, их правильное расположение — вертикальное, параллельное друг другу

Чтобы закрепить коленвал необходимо использовать также использовать специальный инструмент, который будет закреплять шестерню через кронштейн коленвала.

После того как коленвал и распредвал зафиксированы можно производить замену комплекта грм в обычном порядке.

Замена на 11189

Произвести замену ремня на двигателе 11189 проще всего из всех моторов Лады Веста.

Отключите аккумулятор.
Снимите правое переднее колесо.
Проверьте совпадение меток.
Снимите защитную крышку ГРМ.
Снимите шкив ремня генератора и ослабьте натяжной ролик.
Снимите ремень ГРМ.
Установите новый натяжной ролик, до конца не затягивая его.
Установите новый ремень, начиная со шкива распредвала.
Установите необходимое натяжение, регулируя ролик.

Подготовка и разборка узла

Чтобы выполнить работы по замене ремешка механизма газораспределения, никаких специальных приспособлений не требуется, как не нужна и смотровая канава. Из инструмента придется поискать рожковый ключ размером 30 мм, он понадобится для поворота натяжного ролика.

Остальные инструменты перечислены ниже:

мощная плоская отвертка, пригодится для снятия ремня;
набор гаечных ключей стандартных размеров;
ветошь для протирки двигателя;
свечной ключ;
перчатки матерчатые.

Новый зубчатый ремень и натяжной ролик следует приобретать у надежных поставщиков или дилеров. При покупке не стоит гнаться за дешевизной, а деталь проверить на предмет отслоения резины или ниток. Когда подготовка окончена, можно приступать к разборке, которую сподручнее выполнять на остывшем двигателе в таком порядке:

Снять аккумуляторную батарею, предварительно открутив клеммы. Она будет мешать снятию ремня привода генератора.
Ослабить гайку натяжителя ремня генератора, подвинуть его вперед и сбросить ремешок со шкивов.
Открутить и демонтировать 3 пластмассовые крышки, закрывающие узел ГРМ спереди.
Снять крышку распределителя зажигания и выкрутить свечи. Без них коленвал легче поворачивается вручную.

Крышка трамблера снимается с целью отслеживания положения бегунка

Это очень важно при замене ремня в результате разрыва, когда все метки сбились

Замена ремня на генераторе ВАЗ 2105 своими руками

Для того, чтобы ослабить ремень, нужно слегка открутить верхнюю гайку, которая крепит пластину натяжителя к генератору.
Если после этого генератор не поддается свободному ходу для ослабления, то стоит снизу слегка ослабить болт крепления. Для этого может потребоваться для начала снять защиту двигателя.
Если смотреть со стороны капота автомобиля (передней части), то генератор стоит отводить в правую сторону. В это время ремень ослабляется, и нужно двигать до тех пор, пока он с легкостью не снимется со шкивов.
После чего можно без труда снимать ремень, так как больше его ничего не держит.

Установка ремня проводится в обратной последовательности, после чего натяните его до необходимого уровня при помощи пластины натяжителя.

На приведенных ниже фотографиях показано более наглядно выполнение данной процедуры на ВАЗ 2105. Все фото сделаны автором сайта zarulemvaz.ru и защищены законом об авторских правах. Копирование запрещено.

Источники

http://old-vaz.ru/kak-zamenit-remen-generatora.html
http://zarulemvaz.ru/kak-zamenit-remen-generatora-na-vaz-2105/

Итог

По итогу замены цепи фазы газораспределительного механизма возвращаются в свои пределы, работа двигателя стабилизируется и уходит посторонний шум из его передней части.

Если натяжка цепи не помогает, а шум продолжает беспокоить, не стоит затягивать с ее заменой, т.к. при биении она будет разбивать соседние детали и нарушать работу двигателя.

После покупки своей «Копейки» начал потихоньку ее ремонтировать и первым делом приступил к проверке двигателя, так как тарабанил он ужасно. Предыдущий хозяин сказал, что прогорел клапан, но после снятия клапанной крышки оказалось, что причина несколько серьезнее. Вот что я увидел после снятия крышки клапанов:

Как видите, корпус распредвала разбит и кусок валялся в головке сверху. Более того, рядом в той же куче лежал еще рокер с пружиной. Не удивительно, что предыдущий владелец ВАЗ 2101 думал, что прогорел клапан, так как симптомы похожи — не работал один цилиндр. Ниже расскажу более подробно о ремонте ВАЗ 2101-2107 с подобными проблемами.
