Ремонт и замена генератора на ваз (lada) 2108/2109 своими руками

Замена вентилей

Можно мультиметром проверить исправность всех вентилей и заменить неисправные. Обычно выходит из строя всего два. Но обязательное условие для идеальной работы выпрямителя – сопротивление всех полупроводников должно быть одинаковым. В противном случае в одном плече напряжение будет больше, в другом меньше. Внимательно ознакомьтесь с тем, как произведено подключение генератора ВАЗ-2108, чтобы при сборке не напутать ничего.

Самый простой способ ремонта – это заменить всю подкову. Если напряжения мало, аккумулятор не заряжается, но ремень натянут как следует, регулятор исправен, то потребуется провести небольшой «тюнинг». В конструкцию нужно ввести дополнительно несколько диодов, чтобы увеличить напряжение на выходе. Способ сложнее – выявить, какие вентили вышли из строя, заменить их, хорошенько пропаять контакты и залить эпоксидной смолой во избежание короткого замыкания. Вряд ли кто-то захочет так много манипуляций проводить, ведь готовый выпрямитель стоит примерно 350-450 рублей.

Разборка генератора восьмерки

Чтобы провести полный ремонт, вам потребуется разобрать весь агрегат. Для этого:

Отсоедините провод питания регулятора напряжения и выкрутите два болта крепления его корпуса к задней крышке.
Головкой на «10» выкрутите все гайки, которыми крепится задняя крышка.
Аккуратно надавите на болты, чтобы их немного вынуть из передней крышки. Этим вы застопорите ротор – шляпки болтов упрутся в крыльчатку.
Выкрутите гайку, которой крепится шкив и крыльчатка к ротору.
Снимите шкив, старайтесь не потерять шпонку.
Извлеките болты.
Разъедините все части, используя плоскую отвертку.

Вот и все, теперь все составные части разложены, но потребуется еще провести несколько манипуляций для полной разборки – выпрямительный блок все еще соединен с обмотками статора. Но если вам нужно только заменить подшипники генератора ВАЗ-2108, снимать все остальное нет необходимости.

Лада 2106 › Бортжурнал › Установка генератора типа 2108 на ВАЗ-2103, -06

Статьи есть в интернете, но так как на свою шестерку я ставил сей девайс, то решил отразить это в бортовом журнале.

Обычно такую замену делают с целью увеличения тока отдачи (соответственно и мощности) генератора со штатных 42 Ампер до 55-80 Ампер. Это может быть не обязательно генератор от 2108, -09, а так же генераторы от ВАЗ 2104, -05, -07, НИВА 21213, -214. Все генераторы ставятся на штатное крепление.

Исключение составляет генератор от инжекторной Нивы 21214, у него свои крепления к двигателю.

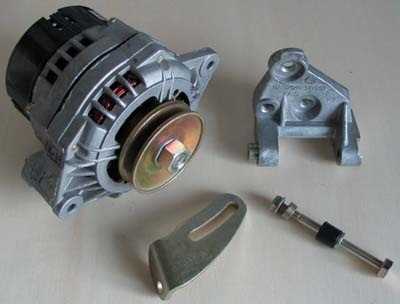

Переставить генератор не составит никакого труда, эта процедура описана в любой книге по ремонту и эксплуатации ВАЗ классики. При подключении возникнет проблема. С розовыми проводами все ясно, их подключаем штатно к основному выводу генератора под гайку. А вот как быть с серым и желтым проводами? Вывод то на генераторе один остался! Приведу схему подключения генератора 2101:

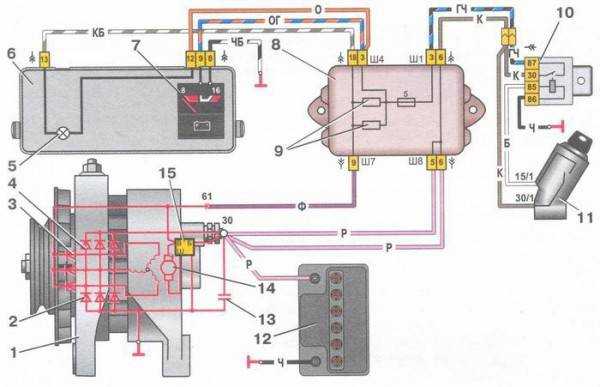

Как видим реле-регулятор (13 на рисунке) расположен отдельно от генератора, а лампа заряда АКБ (7) включается отдельным реле (8). Для сравнения схема подключения генератора на 2105 (к которой мы и стремимся):

Здесь видно, что реле-регулятор (7) встроен в генератор, а лампа заряда АКБ (11) питается напрямую от генератора (4) от дополнительных диодов (3), которые отсутствуют в диодном мосту генератора 2101. Вследствие чего нам необходимо удалить реле зарядки и реле-регулятор из схемы. Для автомобилей 2101-02, 2103-06 эта процедура одинакова.

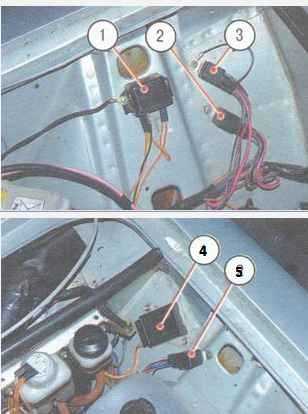

Реле-регулятор (4) расположено на левом брызговике (по ходу движения автомобиля), рядом с бачками тормозной жидкости. Его просто отсоединяем, а провода изолируем отдельно друг от друга. Реле контрольной лампы заряда АКБ (1) расположено на правом брызговике. Его также отсоединяем, оранжевые провода изолируем, а черный и желтый надежно соединяем между собой и изолируем. К генератору соответственно подключаем желтый провод, а серый, идущий к старому реле-регулятору, изолируем – он не нужен.Изменяем подключение лампы АКБ в тахометре.

Один контакт лампы нужно отрезать от черно-белого провода и подключить к оранжевому (+12В при включенном зажигании), а второй оставить без изменений (он подключен к черному проводу жгута проводки). Готово.

Лада 2106 ’86 › Бортжурнал › Генератор от 2108 на 2106

Внимание! Перед прочтением и применением данной схемы подключения прочтите ЭТУ запись БЖ. Там описана проблема, которая возникла через полгода использования этой схемы

Идея замены генератора на шестерке стара, как мир потому, что родного 42-амперногоГ-221 всем, кто ставит на свою машину больше энергопотребителей, чем слабенькую китайскую магнитолу, уже не хватает. Да и тех, кто не ставит, наверняка, раздражает тусклый ближний свет фар на холостом ходу и плохой заряд аккумулятора.Итак, начнем:Альтернатив у родного генератора много, поскольку генератор при должных навыках, средствах и желании можно поставить любой. Я рассматриваю в данной статье только «бюджетные» ВАЗовские генераторы от других моделей, поскольку:а) Они наиболее дешевы.б) Они наиболее распространены, соответственно у Вас не возникнет проблем с их заменой, поиском комплектующих для их ремонта и поисками их самих.в) Их проще заменить- вам не придется искать или изготавливать всякие специфические крепления и глобально переделывать электрику.

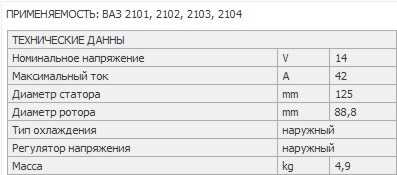

С характеристиками ВАЗовских генераторов, Вы можете ознакомиться из приведенных далее диаграмм:42А:

Как Вы видите, в теории, даже, казалось-бы ненамного более мощный 47-амперный генератор Г222 от семейства ВАЗ-2105 уже значительно лучше родного. Хотя, на практике, я особой разницы между ним и 42-м не ощущаю. По креплению и подключению-же, он полностью соответствует 42-амперному Г-221. Так что, в общем и целом, эту модель я-бы причислил к разряду «Поставь, если есть», а, поскольку она кардинально от 42-го генератора не отличается, предлагаю разговор о ней завершить и поговорить с Вами о более совершенных моделях.55-амперного генератора будет вполне достаточно человеку, который пользуется обычным электрооборудованием автомобиля. Его-бы я назвал заменой Г-221, т.е. именно таким должен быть штатный генератор на ВАЗ-2106. Не больше, не меньше. Да, он заметно лучше Г221, но ничего особо экстраординарного от него не ждите

Это не 80-амперный генератор, поэтому, если вы любите использовать много доп оборудования, я-бы не советовал Вам его ставить и обратить внимание на более совершенные модели. Хотя, для сочетания «Магнитола+ противотуманки», его вполне достаточно

От более совершенных моделей 55-й генератор выгодно отличает простота установки, о которой мы сейчас с Вами поговорим:По креплению 55-й генератор от ВАЗ-2108 ничем не отличается от родного г-221, так что здесь проблем у Вас возникнуть не должно- снимаете старый 42-ой и устанавливаете новый, не забыв перед этим снять клему с аккумулятора и подтянуть ремень после установки.

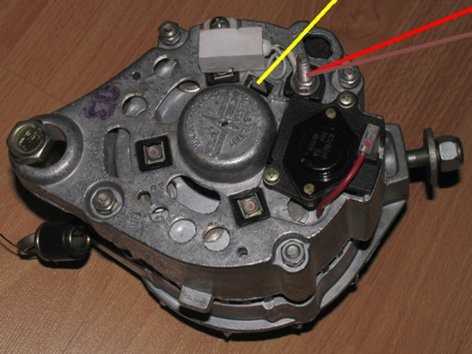

В принципе, после этих манипуляций, генератор уже будет работать, только лампочка разряда будет гореть когда аккумулятор будет заряжаться, а не при разряде, поэтому:Следующий этап — снимаем провода с реле напряжения (шоколадки) и изолируем их.

Меняем родное реле заряда РС-702 (на фото держат его руками) на обычное силовое реле РС-527 или его аналог (обведено). Подключаем также, как было подключено старое, т.е. контакт 85 к 85, 86 к 86, и.т.д.

Все, одеваем клему, подтягиваем и проверяем ремень и наслаждаемся нормальным зарядом аккумулятора. Кстати, пусть Вас не смущает лампочка, загорающаяся, при заводе или когда обороты совсем низкие. Это нормально, тоже самое происходит и на семействе 2108.З.Ы. Снимать неиспользуемые реле напряжения и проводку я Вам не советую, как и выкидывать 702-ю релешку- так, случись что с этим генератором, Вы сможете быстро поставить потрепанный 42-й, как времянку

Принцип работы устройства и его схема

Электрогенератор выполняет роль автономного источника энергии в любом автомобиле, он предназначен для равномерной подпитки аккумулятора. Если генератор выходит из строя или изнашивается, аккумулятор перестает получать необходимое количество энергии и не может обеспечить стабильную работу технической составляющей машины.

Как только его заряд иссякает, транспортное средство глохнет. Завести машину после подобного — это не самая простая задача. Для получения визуального представления о работе электрогенератора потребуется его схема. Схема генератора ВАЗ 2108 представлена на рисунке

На ней пронумерованы все элементы, которые имеют важное значение в работе устройства

Электрогенератор.
Минусовый диод.
Запасной диод.
Плюсовый диод.
Лампа управления разряда аккумулятора.
Приборный блок.
Вольтметр.
Монтажный блок.
Резервные резисторы по 100 Ом.
Реле зажигания.
Питание зажигания.
Батарея аккумулятора.
Конденсатор.
Роторная обмотка.
Контроллер напряжения (есть только в моделях автомобиля, выпускавшихся до 1988 г.).

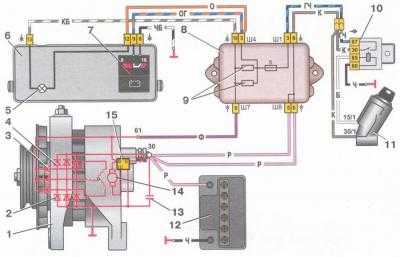

Схема генератора ваз 2108. 1 — генератор; 2 — отрицательный диод; 3 — дополнительный диод; 4 — положительный диод; 5 — контрольная лампа разряда аккумуляторной батареи; 6 — комбинация приборов; 7 — вольтметр; 8 — монтажный блок; 9 — дополнительные резисторы по 100 Ом, 2 Вт; 10 — реле зажигания; 11 — выключатель зажигания; 12 — аккумуляторная батарея; 13 — конденсатор; 14 — обмотка ротора; 15 — регулятор напряжения

Электрический генератор на ВАЗ 2108 располагается под капотом машины, он функционирует при помощи специального ремня. Основными причинами выхода из строя оборудования являются:

износ щеток;
поломка заряжающего реле;
неисправность диодного моста;
стопор подшипников роторного вала.

Модификации генераторов

На более новые автомобили ВАЗ-2109, 21099, 2110, устанавливались модификации генераторов с обозначением 94.3701. У них мощность намного выше, нежели у тех, которые использовались на восьмерках. Но размеры генератора ВАЗ-2108 такие же, как и у более современных, устанавливаемых на десятках. Поэтому они взаимозаменяемы, но имеют различные характеристики. Вот отличия:

Сила тока у 94.3701 составляет 80 А, что на 25 А выше, нежели у восьмерочного агрегата.
Диапазон регулировки напряжения на генераторе 94.3701 больше.
Выше передаточное соотношение между ротором генератора и коленвалом двигателя.

Установка нового агрегата целесообразна, если используется аккумулятор большей емкости, а в системе потребителей электроэнергии очень много таких, которые имеют большую мощность. И если использовать стандартные электрические машины, аккумулятор будет разряжаться, ему не хватит тока.

Штатный вариант

Какой генератор лучше поставить на ВАЗ 2106 и 2107? Вопрос довольно сложный. Рассматривать его нужно, начиная с самого обычного варианта. Ведь любой производитель скажет, что именно штатный вариант должен устанавливаться на автомобиль. Рассмотрим особенности стандартного варианта Г221.

В этом типе генераторов реле регулятор устанавливается отдельно от щеточного узла. Это в некоторой степени облегчает работу по устранению некоторых неисправностей. Плюсом является удобство установки, нет необходимости подгонять проводку для подключения, все делается по стандартной схеме. Но, такой генератор маломощный, он выдает заряд максимум 42 А, что недостаточно для большей части современных аккумуляторов.

Из всего этого, можно сделать вывод, что штатный генератор конечно хорошо. Но, при наличии дополнительных приборов использовать его не очень выгодно. Лучше всего, подобрать более мощный вариант.

Этот генератор предназначен для использования на Нивах. Он способен выдавать 50 А тока, что вполне достаточно для полноценной работы электрики. Отличие его от стандартного «шестерочного» генератора в наличии встроенного реле регулятора. Здесь оно собрано в один узел со щетками. Поэтому, для установки на ВАЗ 2106, просто необходимо произвести небольшую доработку. На 2107 эта электрическая машина устанавливается без особых помех и доработок.

Существует несколько способов доработки подобного генератора. Самым простым будет установка щеток от генератора Г221. Они прекрасно устанавливаются на место реле, собранного со щеточным узлом. Никаких доработок не требуется, это позволяет устанавливать такой генератор, даже людям без особых навыков. Существует возможность установки Г222 со штатным регулятором, но для этого, придется переделывать схему подключения генератора. Иначе, ничего не получится.

Для чего необходим генератор?

Он нужен для питания бортовой сети при запущенном двигателе. На остановленном вся сеть питается от аккумуляторной батареи. Если вы самостоятельно проводили замену генератора ВАЗ-2108 или любого другого автомобиля, то видели, что у него имеется один силовой вывод. К нему подключено несколько проводов:

Самый толстый соединяет генератор с плюсовой клеммой аккумуляторной батареи. Именно по этому проводу происходит зарядка АКБ

Обратите внимание на то, что предохранителей на нем нет. Поэтому при любых манипуляциях с генератором необходимо обесточить бортовую сеть.
Тонкий короткий провод, идущий к регулятору напряжения – необходим для питания обмотки возбуждения.
Редко, но бывает, что к этому выводу генератора подключается дополнительное оборудование.

На автомобилях используется довольно старая, но зарекомендовавшая себя конструкция генератора ВАЗ-2108. Карбюратор применяется в системе впрыска топлива. На инжекторных автомобилях от силового вывода генератора запитаны топливные форсунки и катушки зажигания. Все остальные потребители берут питание от плюсового вывода аккумуляторной батареи.

как подключить генератор с 2108 на ваз 2106

Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает. Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккума. Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику. Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашл, куча комментариев типа Воткнул и забыл или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно)) В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либ…

Я осматриваю в предоставленной статье лишь экономные ВАЗовские генераторы от остальных моделей, так как: а) Они более дешевы. Б) Они более распространены, поэтому у Вас не появится заморочек с их подменой, розыском комплектующих для их починки и поисками их самих. В) Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику. С чертами ВАЗовских генераторов, Вы сможете ознакомиться из приведенных дальше диаграмм: В теории видно, что даже, более мощный 47А-ный генератор Г222 от рода ВАЗ-2105 уже существенно лучше штатного.

Хотя, на практике,честно говоря, особого различия между ними не чувствуется. По креплению и включению, он вполне подходит 42А- му Г-221. 55А- го генератора будет более чем достаточно человеку, который использует в основном штатное электрооборудование автомобиля.

Это не 80А- ный генератор, потому, если вы предпочитаете применять немало доп оснащения, я-бы никак не рекомендовал Вам его для установки и направить интерес на более новые модели. Хотя, если у Вас он используется, сугубо Магнитофон плюс противотуманки, его полностью достаточно. По креплению 55А генератор от ВАЗ-2108 ничем не различается от штатного г-221, так что тут заморочек у Вас появиться никак не должно- снимаете старенький 42-ой и ставите свежий, главное не забудьте перед этим делом сбросить клемму с аккума и натянуть ремень после установки. Трудности начинаются с включением- как можно заметить из рисунка, к штатному генератору идут 4 провода- 2 на шпильку и 2 вставляются раздельно, а на 55А провод вставляется уже один.

Это разъясняется уже интегрированным в генератор релюшкой напряжения, так называемой шоколадкой. Потому, темный проводок от реле (В) нужно изолировать, они нам больше не понадобятся. Два провода со шпильки А нужно прикрутить к шпильке 1,и сохранившийся желтоватый проводок Б подключить к штекеру 2. В целом, после данных манипуляций, генератор уже станет действовать, лишь лампа разряда будет загораться когда аккумулятор будет на зарядке, а никак не при разряде, потому: Следующий шаг отключаем релюшку, она же шоколадка, а провода с не изолируем.

Заменяем штатное реле заряда РС-702 (на фото оно в руках) на обычную релюшку РС-527 либо на аналог (обведено). Подключаем, так же, как и старую релюшку, т. Е. Контакт 85 к 85, 86 к 86, и.

Как поставить генератор от ВАЗ 2108 на ВАЗ 2106

Генератор ВАЗ 2106 выполняет важную роль в общей системе автомобиля. Он способствует образованию переменного тока, который проводит запитку бортовых потребителей энергией и заряжает АКБ автомобиля. Уют и комфорт в салоне автомобиля зависит от функционала машины. Ну какой водитель не желает иметь в своей машине современную магнитолу, кондиционер или тепловентилятор? Да еще, чтобы и освещение работало на все 100%.

Поэтому среди автолюбителей стали довольно популярными идеи переустановки генератора ВАЗ 2106 на ВАЗ 2108. Основными причинами таких действия являются:

возникновение серьезных поломок в родном генераторе;
недовольство его работоспособностью;
желание усовершенствовать возможности своего любимца.

Ну кто не желает установить на свой машине больше энергопотребителей и ездить как белый человек: со всеми удобствами и прекрасным светом? Это мечта любого нормального водителя. Разберемся с этим вопросом подробнее.

Конструкция генератора

Можно выделить несколько составных частей, из которых состоят генераторы, используемые в автомобилях:

Ротор – на нем находится обмотка возбуждения.
Статор – неподвижная часть, состоит из магнитопровода (изготовлен из трансформаторной стали) и силовой обмотки.
Передняя и задняя крышки – в них устанавливаются подшипники, необходимые для свободного вращения ротора.
Подковообразный блок выпрямителя – состоит из шести полупроводниковых диодов.
Щеточный узел в одном корпусе с регулятором напряжения.
Конденсатор – позволяет избавиться от переменной составляющей вырабатываемого тока.
Контактные кольца – с их помощью передается ток к обмотке возбуждения ротора.

Чтобы привести в движение ротор, используется клиновый ремень генератора ВАЗ-2108. Он надевается на шкивы коленчатого вала и генератора.

Обмотки генератора

Одни из надежных узлов генератор ВАЗ-2108 – это его обмотки. Проверить их работоспособность можно с помощью мультиметра или пробника на лампе. Для этого соедините щупы с контактными кольцами на роторе – лампа должна загораться. Омметр же покажет наличие сопротивления. Заодно проверьте, нет ли пробоя на корпус. Аналогичным образом проводится проверка обмоток статора.

Если имеется обрыв в обмотках, либо замыкание на корпус, проводить самостоятельно перемотку не имеет смысла – занятие слишком сложное. Проще найти на вторичном рынке аналогичную деталь и произвести замену. Можно обратиться в мастерские, занимающиеся перемоткой двигателей. Но сумма ремонта окажется примерно такой же, как и стоимость нового ротора или статора. На вторичном рынке можно приобрести вполне рабочий генератор ВАЗ-2108 за 1000-2000 рублей, новый вдвое больше стоит.

Как снять генератор на Ваз 2108 самостоятельно пошаговая инструкция

Для того, чтобы снять генератор Ваз 2108 своими руками необходимо выполнить следующий порядок действий:

Чтобы беспрепятственно произвести снятие генератора ВАЗ 2108 необходимо снять защиту двигателя.
В процессе демонтажа, генератор ВАЗ необходимо снимать вместе с кронштейном, так как болт его крепления будет невозможно вытянуть из-за положения лонжерона кузова.
Теперь отключаем все электрические клеммы от генератора
После чего необходимо ослабить регулировочную гайку и гайку крепления генератора снизу.
Подвигаем генератор вперед и снимаем ослабленный ремень
Откручиваем болт и снимаем регулировочную планку
Находим внизу моторного отсека (показано на фото) и откручиваем два болта крепления кронштейна.
После чего аккуратно подавая вниз, снимаем генератор ВАЗ 2108
После ремонта либо покупки нового генератора установку производим в обратном порядке, учитывая тот факт, что длинный болт крепления кронштейна должен находиться ближе к приводу генератора.
После окончания установки генератора ВАЗ 2108 произведите натяжение ремня привода

Работа автомобильного генератора

Но в генераторе нет магнита, его функции выполняет обмотка возбуждения. Кратко можно описать состояния так:

При остановленном моторе и выключенном зажигании все системы автомобиля обесточены, на обмотку возбуждения не подается напряжение.
Когда вы включаете зажигание, происходит подача постоянного напряжения на регулятор.
Регулятор напряжения позволяет стабилизировать значение на одном уровне.
Далее ток передается через щетки и контактные кольца на роторную обмотку.
Возникает магнитное поле, но оно неподвижное, поэтому на силовом выводе не вырабатывается напряжение. Но оно есть, так как этот вывод электрически соединен с плюсовой клеммой АКБ.
Как только вы начинаете вращать коленчатый вал стартером (или даже путем толкания автомобиля), ротор генератора вращается и вырабатывается ток.

После запуска двигателя основную нагрузку по питанию потребителей электроэнергии берет на себя генератор, аккумулятор в это время заряжается.

Разборка устройства

Для разборки потребуются следующие инструменты:

набор гаечных ключей;
съемник подшипников;
тиски.

С их помощью процесс разборки существенно ускорится. Приступая к работе, нужно раскрутить метизы крепления роторного вала ключом на 19. Обычно они закрепляются очень туго, поэтому придется приложить немало усилий

В процессе раскручивания элементов крепежа важно запомнить их расположение, поэтому рекомендуется сделать примерный набросок на бумаге. Эта схема поможет вам не запутаться при сборке устройства

Расположите генератор задней частью кверху и раскрутите 4 элемента крепления при помощи ключа на 8. Так вы сможете вскрыть фронтальную часть корпуса электрогенератора. Там располагается подшипник, который крепится при помощи пластин. Раскрутите метизы, фиксирующие его пластины, и высвободите подшипник из гнезда.

Если он не поддается, необходимо поспособствовать этому деревянной рейкой, размер которой совпадает с габаритами подшипника. Неразобранную часть генератора потребуется закрепить в тисках и дернуть заднюю часть корпуса для высвобождения элемента. Остаются только роторный вал и еще один подшипник, которые демонтируются при помощи съемника. Для этого нужно насадить инструмент на подшипник и высвободить его из гнезда вала.

Детали генератора: 1 – регулятор напряжения в сборе со щеткодержателем у генераторов выпуска с 1996 г.; 2 – регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка; 20 – конденсатор

Если вы диагностировали износ подшипников, необходимо записать их маркировку и приобрести новые. Нет необходимости идти в магазин запчастей, взяв с собой подшипники. Не рекомендуется слушать советы продавцов по поводу схожих подшипников, которые тоже подойдут. Покупайте продукцию, строго соответствующую маркировке оригинальных деталей.

Разобравшись с подшипниками, потребуется проверить диодный мост, который размещается внутри задней части корпуса устройства. При обнаружении механических повреждений или окисления на поверхности детали нужно демонтировать мост, раскрутив 4 элемента крепления, и заменить на новый. Стоимость всех вышеупомянутых деталей не превышает 800-1000 руб. в общей сложности, поэтому вы можете заменить все сразу, если есть такая возможность.

Как заменить генератор на ВАЗ 2108-ВАЗ 21099?

Снятие: Снимать генератор будет нужно с низу автомобиля, но внизу стоит защита картера как правило, поэтому её снять обязательно будет нужно, как только болты крепящие защиту будут откручены и она снята, скидывайте клемму минус с аккумулятора (Как это сделать читайте «вот в этой статье», в пункте 1) и первым делом отсоедините проводку от генератора (К нему две клеммы крепятся и ещё колодка проводов подсоединяется в добавок, чтобы клеммы отсоединить, нужно будет гайку выкрутить которая их крепит, см. большое фото, ну а колодку вы рядом найдёте, её просто рукой вытянуть будет нужно), сразу же после чего ослабьте верхнюю гайку регулировочной планки, а затем и нижнюю чуть-чуть (см. маленькое фото) и как только это будет сделано, рукой переместите генератор ближе к двигателю и снимите с него ремень, который на него надевается, но на этом ещё не всё и генератор пока не снимется, остаётся полностью отвернуть всего три болта, один это тот который регулировочную планку крепит (Указан синей стрелкой, полностью выкрутить его придётся), а два других внизу располагаются (Об них чуть позже, а именно в пункте 2).

Примечание! Когда ремень снят будет выньте его и осмотрите, на нём не в коем случае не должно быть следов масла и другого рода жидкостей, а так же он не должен будет быть потресканный и иметь хоть какие то явные дефекты, в противном случае ремень нужно будет поменять на новый!

2) В самом низу генератора (Придётся подлезть под автомобиль), Вы найдёте два болта, но запомните, один из них длинный, а другой короткий, запоминайте куда какой заворачивается, чтобы потом вы не подбирали их между собой, а сразу же завернули на те места куда нужно, ну так вот, оба болта подлежат выкручиванию, а когда они полностью отвернуты будут, аккуратно снимите генератор и положите его на землю или туда, куда Вам нужно.

Установка: Новый генератор ставиться вместо старого точно так же, но только не забудьте открутить гайку которая регулировочную планку на генераторе крепит и данную планку на другой перенесите и на этом всё по сути, замена генератора на автомобиле произведена успешно.

Дополнительный видео-ролик: Более подробно увидеть процесс, как генератор проверяется на исправность с помощью такого прибора как мульти-метр, можно просмотрев видео-ролик который размещён чуть ниже:
