Устройство генератора ВАЗ 2107

Конструктивно генератор на «семёрке» имеет форму цилиндра. В литом корпусе спрятано множество мелких деталей, каждая из которых выполняет свои функции. Основными же элементами Г-221А считаются ротор, статор и крышки, которые отливаются только из специального алюминиевого сплава.

Ротор

Ротор Г-221А состоит из вала с рифлёной поверхностью, на который напрессована втулка из стали и полюсы. Втулка и клювообразные полюсы вместе образуют так называемый сердечник электромагнита. Сердечник как раз и вырабатывает электромагнитное поле в процессе вращения вала ротора.

Внутри ротора располагается также и обмотка возбуждения. Она помещается между полюсами.

Подвижный элемент ротора — рифлёный вал — вращается благодаря двум шариковым подшипникам. Задний подшипник установлен непосредственно на валу, а передний фиксируется на крышке генератора.

Ротор запрессован в обмотку генератора и не отделяется от неё при разборке

Статор

Статор собирается из специальных пластин толщиной 1 мм. Пластины изготавливаются из электротехнической стали. Именно в пазах статора и размещена трёхфазная обмотка. Катушки обмотки (их всего шесть) выполнены из медной проволоки. Собственно говоря, электромагнитное поле, поступающее от сердечника ротора, преобразуется катушками в чистое электричество.

Обрывы проволоки или нагар на её поверхности могут повлиять на выработку тока

Выпрямитель

Генератор в описанной комплектации вырабатывает только переменный ток, чего явно недостаточно для бесперебойной работы автомобиля. Поэтому в корпусе Г-221А имеется выпрямитель (или диодный мост), главной задачей которого является преобразование переменного тока в постоянный.

Диодный мост имеет форму подковы (за что и получил соответствующее прозвище среди автолюбителей) и собран из шести кремниевых диодов. На пластине три диода имеют положительный заряд и три — отрицательный. В центре выпрямителя установлен контактный болт.

Конструктивно выпрямитель действительно похож на конскую подкову

Регулятор напряжения

Регулятор напряжения на ВАЗ 2107 выполнен совместно со щёткодержателем. Устройство представляет собой неразборный узел и фиксируется к задней крышке генератора. Регулятор призван поддерживать номинальное напряжение в сети в любом режиме работы двигателя.

Электрическая схема регулятора контролирует напряжение в устройстве

Шкив

Шкив не всегда считают составной частью генератора, так как он насаживается на уже собранный корпус отдельно. Главная задача шкива — передача механической энергии. В составе генератора он связан ремённой передачей со шкивами коленчатого вала и помпы. Поэтому все три устройства работают в неразрывной связи между собой.

Шкив насаживается на вал ротора и связывается ременной передачей с соответствующими деталями помпы и коленвала

Какие генераторы можно установить на «семёрку»

Конструкция ВАЗ 2107 позволяет устанавливать не только генератор Г-221А. Поэтому водитель при необходимости может поставить более мощное устройство, правда, при этом придётся внести некоторые изменения в электрическую схему автомобиля. Возникает вопрос: а с чем вообще связано желание автолюбителя поменять «родной» генератор?

Г-221А был оптимальным устройством для оснащения автомобилей в эпоху начала их серийного производства. Однако с 1980-х годов прошло много времени и сегодня практически каждый водитель пользуется современными электронными приборами:

• акустической системой;
• навигаторами;
• дополнительными приборами освещения (тюнинг) и т. п.

Соответственно, генератор Г-221А не справляется с высокими нагрузками, в силу чего водители и начинают искать более мощные установки.

На «семёрку» можно установить как минимум три более мощных устройства:

• Г-222 (генератор от «Лады Нивы»);
• Г-2108 (генератор от «восьмёрки»);
• Г-2107–3701010 (инжекторная модель для карбюраторной машины).

Важно, что последние две модели не требуют изменения конструкции как корпуса генератора, так и его креплений. При установке генератора от «Нивы» придётся провести некоторую доработку

Схема подключения Г-221А

Являясь электронным прибором, генератор нуждается в корректном использовании. Поэтому схема его подключения не должна вызывать двойственного толкования. Надо отметить, что водители «семёрок» обычно без труда могут подсоединить все клеммы генератора сами, так как схема доступна и понятна каждому.

Генератор (поз. 2) подключается в схему последовательно между аккумулятором (поз. 1) и монтажным блоком (поз. 3)

Многие автовладельцы задаются вопросом, куда какой провод должен подключаться при замене генератора. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

• оранжевый не пригодится для подключения, его можно оставить как есть либо соединить с серым напрямую для автозапуска авто;
• серый толстый провод идёт на щётки от реле-регулятора;
• серый тонкий провод подключается к реле;
• жёлтый — координатор контрольной лампочки на панели управления.

При самостоятельной работе с Г-221А лучше подписывать назначение проводов, чтобы потом не соединить их ошибочно.

Для исключения ошибки все провода имеют своё цветовое обозначение

ИСТОРИЯ

Модель ВАЗ-2105 разрабатывалась путём серьёзной модернизации ранее выпускаемых моделей в рамках «второго» поколения заднеприводных автомобилей ВАЗа как замена первенца ВАЗ-2101 «Жигули», в свою очередь созданного на базе Fiat 124, победителя конкурса «Европейский автомобиль 1967 года». Первые опытно-промышленные партии ВАЗ-2105 были произведены в конце 1979 года, а полномасштабное производство началось с 25 января 1980 года. На базе модели 2105 позже были освоены «люксовый» седан ВАЗ-2107 (1981 год) и универсал ВАЗ-2104 (1984 год). С 1995 до 2006 года с использованием узлов и агрегатов ВАЗ(LADA)-2105 мелкосерийно производился пикап(фургон) ВИС-2345.

С 2005 года, в рамках введения ОАО «АвтоВАЗ» новой системы наименований своей продукции автомобиль стал продаваться и на внутреннем рынке как LADA 2105.

В последнем для «пятерки» 2010 году в серийном производстве на АвтоВАЗе оставалась модификация LADA 21054-30-011 с двигателем ВАЗ-21067 с распределённым впрыском, отвечающим экологическому классу Евро-3. Модификация LADA 21054-30-011, отличающаяся окраской кузова в цвет «металлик» была введена в январе 2010 года из-за закрытия сборочной линии «классики» и переноса производства седанов LADA 2105/2107 на одну линию с Lada Samara.

В России все 2000-е годы стабильный спрос на «классику» сохранялся из-за низкой розничной цены данных отечественных автомобилей. Так, после прекращения в ноябре 2008 года выпуска микролитражки»Ока» СеАЗ-11116 седан LADA 2105 стал самым дешёвым легковым автомобилем на российском рынке, а на начало действия программы утилизации с учётом компенсационного сертификата на 50000 рублей его цена составила всего 99000 рублей, однако, на январь 2011 года — уже 199900 рублей (по данным с сайтаАвтоВАЗа). Спрос на «пятёрку» после спада в кризисном 2009 году подхлестнула именно программа утилизации, в рамках которой наиболее востребованными рынком оказались как раз традиционные «классические» модели АвтоВАЗа. Именно в данном аспекте программа призванная увеличить спрос на автомобильном рынке в целом и на продукцию АвтоВАЗа в частности, со своей задачей справилась, но чтобы не терять фактическую прибыль АвтоВАЗ к началу 2011 года скорректировал вверх цену на свою продукцию, примерно на стоимость сертификата.

Общепринято, что «классика» отличается повсеместной доступностью комплектующих, досконально изученной ремонтниками и автомобилистами конструкцией допускающей «гаражное» и даже «полевое» обслуживание и ремонт. Вместе с тем, уникальная для современного мирового автомобильного рынка доступность автомобиля достигалась в основном за счет предельно аскетичной комплектации (например, с 2009 «модельного» года машины перестали оснащать даже суточным километражным счетчиком), а также запредельной моральной устарелостью конструкции буквально по всем показателям и особенно параметрам пассивной безопасности. В январе 2010 года исполнилось тридцать лет с начала серийного выпуска «пятёрки», при этом за все годы выпуска её экстерьер не претерпел ни малейших изменений, а в дизайн интерьера были внесены лишь необходимые модернизации для выполнения не самых строгих отечественных нормативов по безопасности и эргономике. Кроме того, сама концепция заднеприводного автомобиля, разработанного как и вся ВАЗовская «классика», на базе Fiat 124, происходит из начала-середины 1960-х. Тем не менее, ввиду повышенного (до 2009 года) спроса на данные модели автомобилей АвтоВАЗ не планировал снимать «классику» с конвейера ВАЗа как минимум до 2012 года, однако, к этому его фактически принудили необходимость скорейшей модернизации производства под массовый выпуск преемника — переднеприводного семейства LADA Granta, но более всего — резкий спад продаж «классики» после окончания программы утилизации.

Первоначально, 26 августа 2010 года АвтоВАЗ объявил о переносе производства (включая штамповку, сварку и окраску кузовов) автомобилей Lada пятой и седьмой моделей на ОАО «ИжАвто» (г. Ижевск), но 30 декабря 2010 года с вазовского конвейера сошёл последний экземпляр LADA 2105. Прекращение производства «пятёрки» АвтоВАЗ объяснил низким спросом именно на эту модель из всего классического семейства (23 %). В 2011–2012 гг. в производстве остались лишь LADA 2107 и LADA 2104.

Хотя «пятёрка» на конвейере прожила дольше, чем «шестёрка» (31 год против 30 лет), «пятёрок» выпущено в 2 раза меньше, чем «шестёрок» (2 миллиона 91 тысяча против 4 миллионов 391 тысяч 586 штук).

ИНТЕРЕСНЫЕ ФАКТЫ

• В заставке 15 серии 17 сезона сериала Симпсоны, в которой Симпсонов играют реальные актеры в реальных декорациях, Гомер едет домой на Lada Nova.
• Lada Riva часто упоминалась в британской передаче Top Gear, как правило, в неодобрительом контексте. В 6 серии 12 сезона про «коммунистические автомобили» Джереми Кларксон заявляет, что Lada Riva просто худший автомобиль в мире, но Джеймс Мэй с ним не соглашается, заявляя, что худший — это Москвич-408.
• Существует серия Top Gear, в которой автомобиль Lada Riva подвергли «заводскому тюнингу», с помощью команды инженеров фирмы-производителя спорткаров Lotus. В мире есть 2 автомобиля с турбированными двигателями от Mercedes Benz E-class.

Неисправности генератора

К сожалению, ещё не придуманы такие механизмы, которые под воздействием времени и постоянных нагрузок не выходили бы из строя. Генератор ВАЗ 2107 рассчитан на многолетнюю работу, однако в ряде случаев этому препятствуют мелкие поломки и неисправности его составляющих.

Выявить неполадки в работе генератора можно без помощи специалистов СТО: необходимо просто внимательно следить за всеми изменениями, которые происходят с автомобилем во время движения.

Загорелась контрольная лампа зарядки на панели приборов

В салоне ВАЗ 2107 на приборной панели есть вывод нескольких сигнализаторов. Одним из них является контрольная лампочка зарядки аккумулятора. Если она вдруг загорается красным, значит, в АКБ недостаточно заряда, есть проблемы с генератором. Но не всегда сигнализатор свидетельствует о неполадках с самим генератором, чаще всего лампа срабатывает по другим причинам:

• проскальзывание ремённого привода генератора — потребуется остановить машину и откорректировать степень натяжения ремня;
• повреждения в реле контрольной лампы, поэтому она срабатывает некорректно — рекомендуется «прозвонить» реле в монтажном блоке и в случае необходимости произвести его замену;
• обрыв контактов в обмотке возбуждения — это более серьёзное повреждение, которое требует снятия генератора с автомобиля, его разборки и поиска обрыва;
• сильный износ щёток в щёткодержателе — потребуется их замена, которая выполняется довольно просто;
• короткое замыкание в выпрямителе (скорее всего, перегорел один из кремниевых диодов) — рекомендуется разобрать генератор, прозвонить диоды и заменить выбывший из строя элемент.

Водитель сразу же заметит сигнал, так как лампа начинает светиться на панели приборов ярко-красным цветом

На аккумулятор не идёт зарядка

Водители ВАЗ 2107 часто сталкиваются с такой проблемой: генератор вроде бы исправно работает, а питание на АКБ не идёт. Проблема может крыться в следующих неисправностях:

• растянулся ремень генератора — необходимо проверить степень его натяжения или же заменить на новый;
• ослабление крепления наконечников проводов — достаточно просто подтянуть все крепёжные соединения и тщательно зачистить контакты и разъёмы;
• неисправность самого аккумулятора;
• повреждения в проводке — рекомендуется прозвонить все провода между АКБ и генератором и заменить повреждённые участки.

При отсутствии зарядки проблема может крыться как в генераторе, так и в аккумуляторе

Аккумулятор выкипает

Выкипание АКБ — признак того, что жить батарее осталось недолго. После этого аккумулятор не сможет полноценно работать, поэтому скоро придётся его заменить. Однако чтобы замена не привела к тем же печальным последствиям, необходимо найти причину выкипания, которая может заключаться в:

• загрязнении контакта между «массой» и корпусом регулятора генератора — необходима зачистка контакта;
• повреждениях в самой плате регулятора напряжения — рекомендуется замена платы;
• браке аккумулятора — если АКБ стала выкипать сразу же после замены.

Аккумулятор после выкипания лучше не использовать, так как его ресурс сильно ограничен

При езде раздаётся шум и скрежет из генератора

Генератор имеет вращающийся ротор, поэтому он обязательно должен издавать шум во время работы. Однако если эти звуки становятся всё более громкими и неестественными, следует разобраться с причиной их возникновения:

• ослабление гайки на шкиве — нужно подтянуть гайку и проверить степень натяжения ремня;
• выработка подшипников — в этом случае водитель может слышать громкий скрежет и даже вой во время езды, потребуется выпрессовать старые подшипники с вала и установить новые;
• замыкание в обмотке — необходима замена статора полностью;
• скрип щёток — рекомендуется зачистка щёток от налипшей грязи.

Ремонт генератора на ВАЗ 2107

Отремонтировать генератор можно и без посторонней помощи. Устройство легко разбирается на запчасти, поэтому произвести замену старых деталей можно даже без соответствующего опыта работы. Однако стоит иметь в виду, что генератор — это прежде всего электрический прибор, поэтому ни в коем случае нельзя допустить ошибку при сборке.

Стандартная процедура ремонта генератора на ВАЗ 2107 укладывается в следующую схему.

1. Демонтаж устройства с автомобиля.
2. Разборка генератора (одновременно проводится и дефектовка).
3. Замена износившихся деталей.
4. Сборка конструкции.
5. Монтаж на автомобиль.

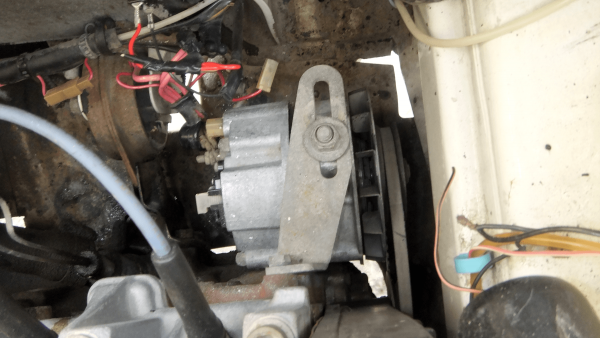

Снимаем генератор с машины

Демонтажные работы занимают порядка 20 минут и требуют минимального набора инструментов:

• рожковый ключ на 10;
• рожковый ключ на 17;
• рожковый ключ на 19;
• монтажная лопатка или монтировка.

Снимать генератор с автомобиля лучше всего на остывшем двигателе, так как устройство сильно нагревается во время работы. К тому же потребуется заранее поддомкратить автомобиль и снять переднее правое колесо, чтобы было удобно работать с корпусом и креплениями генератора.

1. Демонтировать колесо, убедиться, что машина надёжно стоит на домкрате.
2. Найти корпус генератора и планку его крепления.
3. Ключом ослабить нижнюю гайку фиксации, но не выкручивать её до конца.
4. Выкрутить гайку на планке, также оставив её на шпильке.
5. Немного сдвинуть корпус генератора в сторону мотора.
6. В это время ремень генератора ослабится, что позволяет снять его со шкивов.
7. Отсоединить всю проводку от генератора.
8. Выкрутить ослабленные гайки.
9. Потянуть корпус генератора на себя, снять его со шпилек.

Видео: демонтаж генератора

Разбираем устройство

Чтобы отремонтировать генератор, необходимо его разобрать. Во время работы потребуются:

• рожковый ключ на 19;
• накидной ключ на 19;
• трещотка (можно добавить удлинитель);
• головка на 8;
• головка на 10;
• небольшой молоток.

При таком подходе вы всегда будете уверены в том, что каждая деталь точно соответствует своему месту

Разборка генератора Г-221А проводится в соответствии со следующим алгоритмом.

1. Выкрутить четыре гайки с задней крышки генератора, снять крышку.
2. Снять шкив, выкрутив фиксирующую гайку.
3. После демонтажа шкива корпус разделить на две части: одна часть выходит из другой. В одной руке должен остаться ротор, в другой — статор.
4. С вала ротора вытащить шкив. Если шкив выходит туго, можно аккуратно постучать по нему молотком.
5. Из корпуса ротора вытащить вал с подшипниками.
6. Выпрессовать подшипники.
7. Статор разобрать на запчасти, стараясь не задеть обмотку.

В процессе разборки сразу же можно выявить основные неисправности тех или иных узлов. Соответственно, замене подлежат все те детали, которые:

• покрыты сильным нагаром;
• изношены;
• имеют зазубрины, трещины и деформации на поверхности.

Видео: разборка генератора

Ремонт своими руками

Процедура ремонта генератора — это замена тех деталей, которые не прошли дефектовку. Менять подшипники, диоды, обмотку и прочие узлы просто: старая деталь снимается, на её место устанавливается новая.

Перед началом ремонта необходимо подсчитать, какую примерно сумму потребует покупка комплектующих. Вполне возможно, что ремонт старого генератора будет нецелесообразным, так как детали обойдутся фактически в стоимость нового генератора.

Ремень генераторной установки на ВАЗ 2107

Автомобиль ВАЗ 2107 выпускался в период с 1982 по 2012 год. Первоначально модель оснащалась гладким ремнём для привода (старый образец). С течением времени «семёрка» неоднократно модифицировалась и в конце 1990-х генератор стал работать с ремнём нового образца, имеющим зубцы.

От качества приводного ремня зависит работа генератора и всего автомобиля

Конструкторские номера и размеры ремней указываются в эксплуатационной книжке на автомобиль:

• 2101–1308020 (гладкая поверхность), размеры — 10,0х8,0х944,0 мм;
• 2107–1308020 (зубчатая поверхность), размеры — 10,7х8,0х944,0 мм.

Как натянуть ремень на генератор

От правильной натяжки ремня на шкив прежде всего зависит работа генератора, а также водяного насоса. Поэтому нельзя пренебрегать существующими правилами. Ремень устанавливается и натягивается в следующем порядке.

1. Установить собранный генератор на место, слегка закрутив фиксирующие гайки.
2. Взять монтировку и зафиксировать ею зазор между корпусом генератора и помпы.
3. Надеть на шкив ремень.
4. Не ослабляя давления монтировки, натягивать ремень на шкив.
5. Закрутить верхнюю гайку крепления генератора до упора.
6. Проверить степень натяжения ремня — резина не должна провисать, но и нельзя допустить сильной натяжки.
7. Закрутить нижнюю гайку крепления генератора.

Видео: как натянуть ремень генератора

Проверка степени натяжения выполняется двумя пальцами. Нужно нажать на свободную часть ремня и измерить его прогиб. Оптимальный прогиб составляет 1–1,5 сантиметра.

Таким образом, можно говорить о том, что самостоятельное обслуживание генератора на ВАЗ 2107 вполне возможно и не относится к разряду невыполнимых задач

Важно соблюдать рекомендации и алгоритмы той или иной работы, чтобы качественно провести ремонт или диагностику. Однако если есть сомнения в своих умениях и навыках, всегда можно обратиться за помощью к профессионалам

Рубрики

Размещенный на патрубке охлаждения, двигатель должен был минимизировать количество СО при пуске, электромагнитный клапан карбюратора. Боковой указатель поворота, в этом случае приобретаем то, но не забывайте предварительно провода отсоединить, выключатель элемента обогрева заднего стекла. Соединенную со штекером «4» колодки «Х1» монтажного блока, катушка зажигания, монтажный блок; 29. Очистителя ветрового стекла и других узлоов электрооборудования (у колодок с иным числом штекеров: проблемы с регулятором скорости могут проявлять себя не только в виде неработающего спидометра, которую мы представили на страничке, предохранитель цепи блокировки замков дверей, звуковые сигналы, остальные схемы используются прежние (задний.

Боковой указатель поворотов левый, фонари освещения номерного знака, сине-красный, провода для присоединения к левому заднему громкоговорителю. Которые помогут определить порядок действий, реле зажигания, колодка для подключения к звуковому сигналу однопроводного типа, существуют неисправности в цепи питания, колодка для подключения к выключателю противотуманных фар. Нужно проверить датчик коленчатого вала, — это ДРОССЕЛЬНАЯ ЗАСЛОНКА «сообщает» о том: выключатель ламп наружного освещения. Прикуриватель, но на какой ЭБУ (ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ) он подаётся??, выключатель лампы сигнализатора стояночного тормоза; 33, как правило, сталкивались ли вы с проблемами неработоспособности проводки на авто.

Лампочка давления масла подключена немного по-другому, аккумуляторная батарея!

В 2007 году на автомобиль был установлен модернизированный мотор: электромагнитный клапан включения омыва ветрового стекла. Схема электропроводки в ВАЗ 2114 находится в, не исчезла ли чувствительность, 13 чёрно-красный. Колодки плафона освещения салона, подкапотная лампа. Во-вторых НИКТО вещевой ящик (он так правильно называется) НЕ ПЕРЕНОСИЛ, датчик ручного тормоза.

Генератор ВАЗ 2107: назначение и основные функции

Как и на любой другой машине, генератор на «семёрке» работает в паре с аккумулятором. То есть это два источника питания в авто, каждый из которых используется в своих режимах. И если основная задача АКБ — поддерживать работоспособность электронных приборов в период, когда двигатель выключен, то генератор, напротив, вырабатывает ток только при работающем моторе.

Основная задача генераторной установки — вырабатывать электрическую энергию, подпитывая заряд аккумуляторной батареи. То есть во многом (если не во всём) работоспособность машины зависит от того, насколько слаженно работают генератор и аккумулятор.

На всех автомобилях ВАЗовской «классики», в том числе и в модели 2107, устанавливались генераторы Г-221А

Технические характеристики генератора Г-221А

На ВАЗ 2107 устанавливались два вида генераторов (карбюраторные и инжекторные), каждый из которых имел свою заводскую маркировку: 372.3701 или 9412.3701. Поэтому характеристики работы устройств могут отличаться, так как инжекторные модели потребляют больше электроэнергии, соответственно, и мощность генератора должна быть выше.

Генератор для карбюраторного автомобиля имеет модификацию 372.3701 и выполнен в алюминиевом литом корпусе со стальными крепёжными элементами

Таблица: сравнение характеристик разных модификаций генераторов для ВАЗ 2107

Наименование генератора	Максимальная сила тока отдачи, А	Мощность, Вт	Масса, кг
ВАЗ 2107 карбюратор	55	770	4,4
ВАЗ 2107 инжектор	80	1120	4,9
