Замена двигателя lada 2121 4×4 21214 (ваз нива)

Выполнение работ своими руками

Данное авто отличается простотой конструкции, легкой доступностью ко всем узлам и механизмам, а также его повышенной надежностью.

При желании можно сделать тюнинг Нивы своими руками. Для этого потребуется:

• иметь собственный гараж для проведения работ;
• приобрести необходимый инструмент, ознакомиться с производственным процессом, который следует выполнить;
• проконсультироваться со специалистами, совет высококвалифицированного мастера может уберечь от возможных неприятностей.

Выполняя доработку автомобиля своими силами, человек удостоверяется в качестве выполненной работы, получает огромное удовольствие от достигнутого результата, экономит свои финансы.

При недостаточном опыте, можно привлечь мастера к выполнению ответственных операций, а самому стать его помощником.

В таком случае будет выполнена качественно работа при минимальных затратах семейного бюджета.

Технические характеристики ДВС ВАЗ 21214

Наглядные примеры

Существует большое количество видео тюнинга Нивы, где можно получить пошаговую инструкцию выполнения работ. Это позволит:

• технически правильно выполнить все запланированные работы;
• избежать возможных трудностей;
• значительно сэкономить денежные средства.

Данная возможность получить наглядный пример станет большим подспорьем в планировании соответствующих доработок.

Нива является удивительным автомобилем с превосходными техническими характеристиками.

По некоторым параметрам этот внедорожник обходит прославленные иномарки данного класса, при этом его стоимость значительно ниже. Экспериментируйте и получайте удовольствие от выполненной работы!

Модификации двигателя ВАЗ 21214 и их отличия

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).

Геометрия блока цилиндров 21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213.  Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты. По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна. Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.

Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.

В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30. Внешнее отличие дополняет цельная стальная трубка диаметром 6 мм, для подвода масла к гидронатяжителю цепи. У предыдущих моделей двигателей применена свертно-паяная трубка меньшего диаметра.

Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.

Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).

Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.

Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки фирмы «BOSCH» (0280 158 110).

Модуль зажигания от двигателя 2112.

Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.

Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.

Доработка нивы

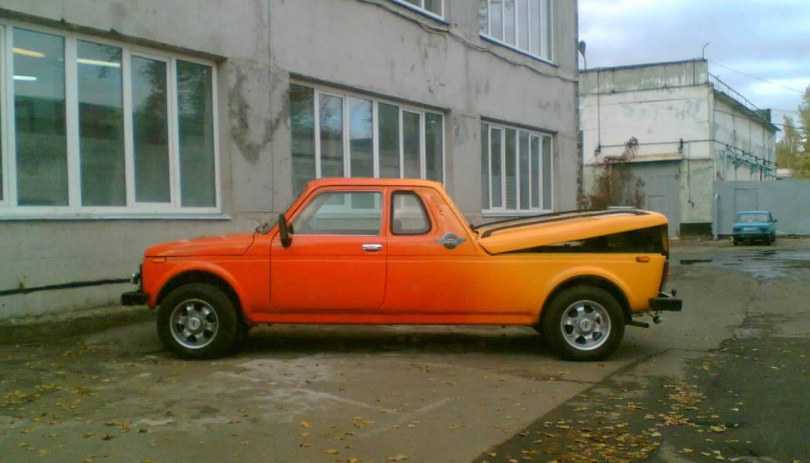

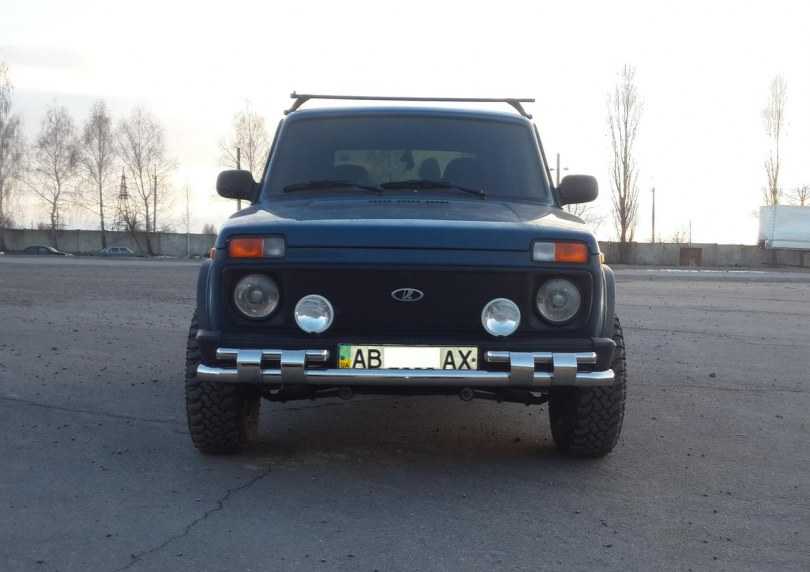

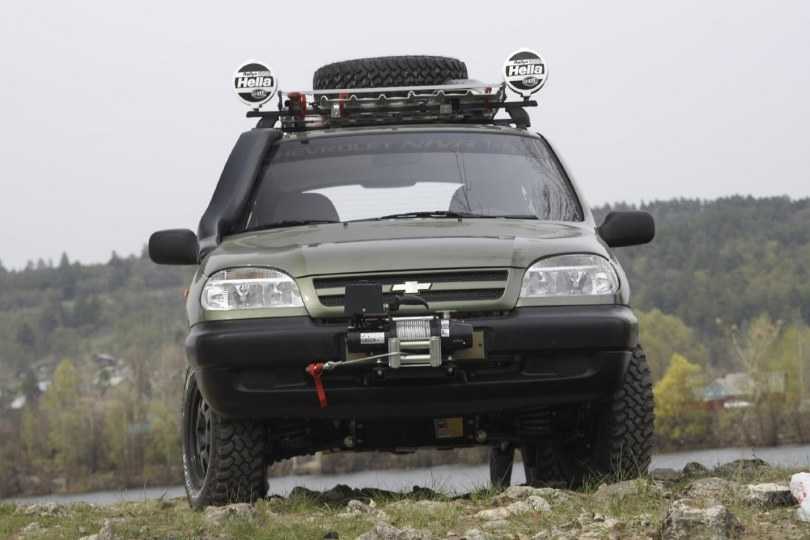

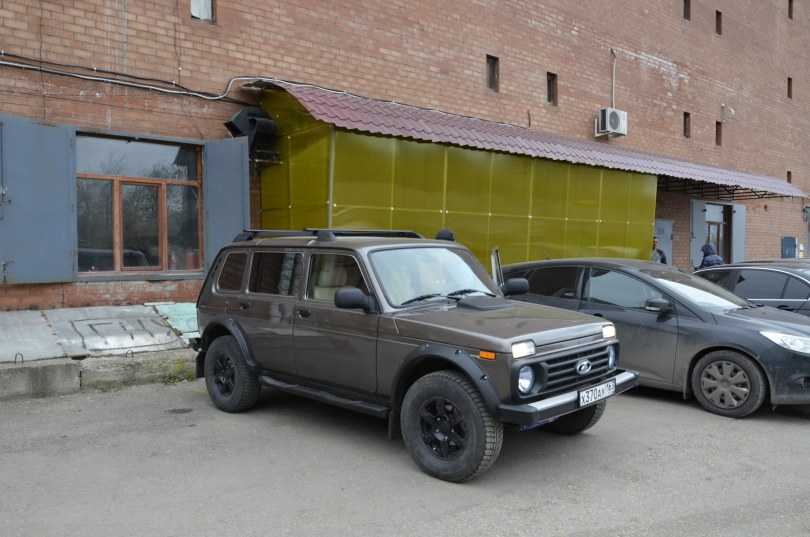

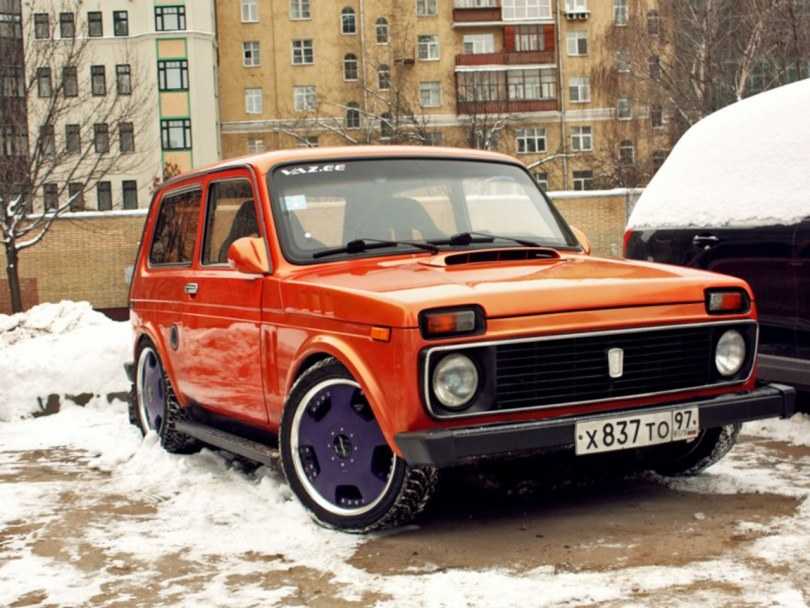

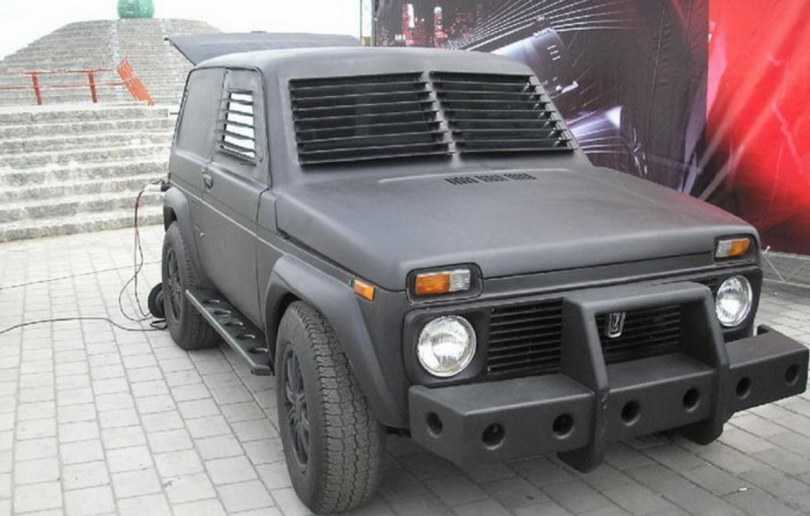

В Ниве прекрасно сочетаются качества внедорожника и семейного автомобиля, способного передвигаться по дорогам общего назначения. Это дает толчок производить тюнинг автомобиля Нива 4×4. Вследствие чего:

• владелец получает автомобиль, отличающийся своей уникальностью;
• повышаются эксплуатационные качества внедорожника, ее проходимость и мягкость хода;
• улучшается внешний вид кузова;

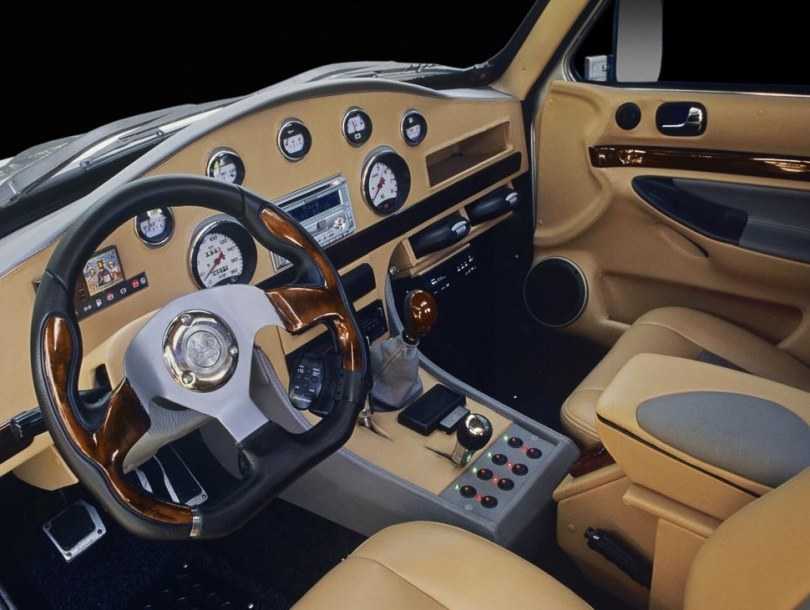

• усовершенствуется функционал салона, повышается комфорт передвижения.

Все зависит от преследуемой цели владельца. Благодаря прочности кузова и надежности узлов ходовой части — этот автомобиль широко используется спортсменами. На нем было совершено множество рекордов, включающих мировое значение.

Слабые места двигателя ВАЗ 21214

Дополнительно к слабым местам базового у мотора имеются следующие слабые места:

Блок цилиндров. Данное слабое место проявляется на разных моделях Нивовских моторов, в том числе на рассматриваемом ранее 21213. По причине недостаточного контроля качества сборочный узел изготавливается с высоким процентом заводского брака. Если коротко, не выдерживается глубина сверления отверстий для шпилек впускного коллектора, в результате чего отверстия встречаются с отверстиями для шпилек распредвала. Таким образом получаются Г-образные сквозные каналы. После монтажей шпилек на заводе соединения, какое-то время остаются герметичными и проблема при приемке испытаний двигателей работниками ОТК не выявляется. После продажи у новых авто, имеющих небольшие пробеги, при резких торможениях по шпилькам начинает просачиваться масло на горячий впускной коллектор, да так, что дым от сгораемого коллекторе масла валит из-под крышки капота, соответственно, в салоне нечем дышать. Казалось бы дефект производственный и его должны бесплатно устранять или вообще отзывать автомобили для устранения дефекта, но не тут то было. В сервисных центрах до последнего прикидывались незнайками…

Самое интересное, что АвтоВаз об этой проблеме знает и на вопросы в переписках с автовладельцами советует устранять её по следующему техническому заданию:

Эскиз к техническому заданию по устранению течи масла из-под шпилек выпускного коллектора.

1. Демонтировать крышку ГЦ;
2. Выкрутить две шпильки крепления корпуса подшипников (см. эскиз) и удалить из резьбовых отверстий масло;
3. Тщательно обезжирить отверстия и шпильку;
4. Нанести на нижние резьбы шпилек герметик УГ-10 или его аналоги;
5. Установить шпильки на место;
6. Затянуть гайки корпуса подшипников;
7. Осуществить монтаж крышки головки цилиндров;
8. Подождать не менее 30 минут для схватывания герметика.

Недостатки двигателя ВАЗ 21214

Недостатки базового мотора ВАЗ 21213 дополняют:

Частые производственные дефекты (брак) гидроопор рычагов клапанов (гидрокомпенсаторов). По причине низкого уровня технологической дисциплины и технического контроля на предприятиях изготовителей прецизионных пар для гидроопор детали производятся с высоким количеством брака, так и при сборке головок на головном предприятии (не выдерживаются допуски при механической обработке, присутствуют посторонние предметы, зажим плунжера в корпусе гидроопоры в следствие несоблюдения момента затяжки при монтаже в головку). По этой причине, в случае износа гидроопор, приходится ставить новую головку в сборе с гидроопорами.

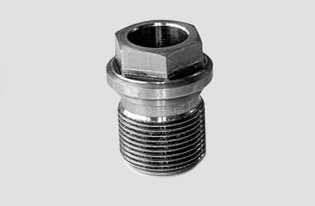

Последние модификации моторов оснащены проверенными временем гидроопорами рычагов клапанов от фирмы INA. По ним точно можно сказать, что риск с деформацией корпуса при затяжке сведен к нулю. На фото ниже показана гидроопора нового образца (с резьбой М 24×1,5) в деталях (корпус, плунжер) и в сборке.

Низкий ресурс до капитального ремонта. Экономия на качестве задействованных материалов, на ряду с ненадежностью комплектующих изделий, деталей и сборочных единиц отрицательно сказывается на надежности мотора и ресурсе.

Вывод. Качество 21214, как и у остальных классических двигателей ВАЗ с Советских времен не на много ушло вперед. Понятно, что эжектор со всеми датчиками, форсунками и контролером делает движок более хорошим, но вот ходил бы он побольше и без поломок… Запас прочности у мотора небольшой, что нельзя не учитывать при эксплуатации. Чтобы движок ходил более установленного изготовителем ресурса 80 000 км, требуется чаще менять масло, фильтры и другие расходники, ну и заныривать то и дело под капот для текущего ремонта. Ремонтные размеры групп, такие же, как у 21213, поэтому капитальный ремонт «решается» легко, но не дешево. В общем если хотите купить высокопроходимый автомобиль «Ниву» с данным ДВС, то будьте готовы к частым проблемам с мотором, особенно, если авто будет б/у.

P.S. Уважаемые автовладельцы! С какими слабыми местами и недостатками пришлось познакомиться вам по данному движку?
