Замена сцепления лада гранта. видео как снять сцепления гранты с троссиковым приводом

Способы регулировки сцепления

Все работы по диагностике и регулировке проводятся только на заглушенном двигателе. Чтобы выявить необходимость корректировки фрикционной муфты, следует выполнить несколько несложных действий. Нужно нажать два-три раза на педаль – не должно доноситься никаких стуков, скрипов и других посторонних шумов. Педаль должна двигаться свободно, без заедания. Если есть подозрение, что педаль подклинивает, но визуально все в порядке, следует произвести следующие манипуляции:

выжать педаль рукой до конца;
отпустить педаль, но сделать это так, чтобы рука находилась на ней, тем самым можно было чувствовать ее движение, но не мешать ее ходу.

Рукой можно почувствовать даже малейшие заедания или рывки при возвращении педали в своё начальное положение. Если наблюдаются характерные подёргивания, необходимо произвести регулировку.

С помощью линейки измеряется расстояние от пола до выступающей наружу части педали. Нужно нажать на нее до конца так, чтобы она упёрлась в пол, затем отпустить. Проводится повторный замер расстояния. Если на линейке будет более 145 мм, в таком случае требуется регулировка свободного хода педали до нормальных значений.

Расстояние полного хода педали должно быть не более 146 мм, допускается меньше. Поводок тросика должен двигаться относительно рычага вилки не более 27 мм. В норме биение фрикционных накладок диска не должно превышать 0,5 мм. Между заклёпкой, удерживающей накладку, и самой накладкой должно быть расстояние не менее 0,2 мм, меньше не допускается.

На автомобиле Лада Гранта устанавливается обычный трос сцепления, ничем не отличающийся от троса, устанавливаемого на предыдущие модели ВАЗ. Разница лишь в том, что на современных авто трос оснащается наконечником авторегулировки натяжения. Механизм удобен тем, что по мере износа деталей сцепления и вытягивания троса, автоматически регулирует натяжение.

Регулировка тросика сцепления

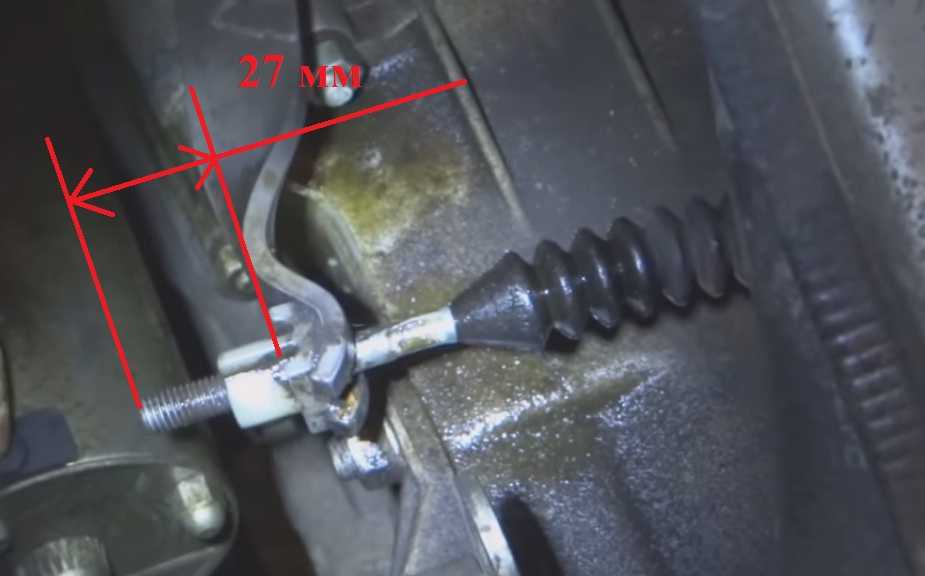

Регулировка сцепления Лады Гранты начинается нужно с вытягивания наконечника троса по направлению его движения, учитывая тот факт, что пружина будет создавать усилие. Следует зафиксировать трос в таком положении и начинать измерение от переднего края пластикового поводка до рычага вилки сцепления. Должно получиться не более 2,7 см. Так как под капотом не так много места, следует заранее подготовить кусок проволоки нужной длины (27 мм) и мерить расстояние с ее помощью.

Для настройки натяжения вращается поводок. После того как трос сцепления будет отпущен, нужно устранить зазоры между поводком и рычагом вилки. Далее педаль фрикционной муфты выжимается несколько раз – так механизм авторегулировки занимает рабочее положение – педаль не должна быть тугой или проваливаться.

Судя по отзывам владельцев Лады Гранты, данный механизм далек от идеала и издает различные посторонние звуки при нажатии на педаль – начинает хрустеть или щелкать. Можно попробовать избавиться от них путем увеличения или уменьшения расстояния в 27 мм. Подбирать размер нужно в каждом конкретном случае индивидуально.

Выбор комплектующих

Ресурс сцепления на Грантах зависит от эксплуатационных условий, в которых находится автомобиль, а потому может иметь существенные отличия. При бережливом использовании автомашины сцепление меняют после 100 000 км пробега. Одним из самых распространенных типов сцепления, устанавливаемых Волжским Автозаводом, являются сцепления LUK.

Как правило, сцепления реализуются в виде комплектов, в их состав включаются диск и корзина сцепления, а также выжимной подшипник. Примерная стоимость сцеплений для Гранты начинается с суммы в 2000 рублей и может существенно варьироваться в том или ином регионе.

Чтобы приобрести оригинальный комплект, а не контрафакт, покупайте детали только в специализированных торговых точках, отталкиваясь от реальных отзывов покупателей, или же закажите комплект непосредственно у производителя (к примеру, воспользовавшись интернетом). Иногда сцепления собираются из комплектующих, изготовленных различными производителями.

Пошаговая инструкция по замене сцепления Лада Гранта

1. Ставим автомобиль на подъемник и демонтируем коробку передач.

2. Далее если вы не будете менять корзину сцепления, вам нужно прокернить пометки на маховике.

3. Выкручиваем шесть болтов крепления корзины к маховику. Как будете откручивать болты удерживайте маховик монтажной лопаткой(можно отверткой).

Болты выкручиваются рожковым ключом на восемь.

Осторожно снимаем корзину сцепления с маховика двигателя и ведомый диск

5. Теперь вам нужно снять выжимной подшипник. Для этого с помощью плоской отвертки поддеваем концы пружины, которая удерживает подшипник.

6. После демонтажа пружины с направляющей втулки, снимаем выжимной подшипник вместе с муфтой.

7. Теперь окончательно снимаем пружину которая держала выжимной подшипник.

8. Если вам требуется заменить вилку сцепления или втулку, то вам нужно поддеть резиновый чехол и снять его.

9. Далее вынимаем из картера сцепления втулку вилки.

10. Подняв вверх вилку сцепления, выводим ее из посадочного места и достаем с картера сцепления. Если нужно производим замену.

11. Приступим к сборке сцепления. С начало помойте все снятие детали сцепления в керосине, все что нужно замените.

12. Наносим смазку «ШРУС-4» на направляющую втулку выжимного подшипника а так же на шлицевую часть первичного вала. Не переусердствуйте, наносите тонкий слой смазки.

13. Производим установку снятых деталей картера сцепления:

выжимной подшипник
вилка сцепления
пружину
втулку

14. Далее вам нужно отцентрировать сцепление. Для этого используйте спец. оправу, которую нужно вставить в отверстие торца коленвала.

15. Ставим на оправу ведомый диск так, чтобы выступ на ступице был обращен к КПП.

16. Устанавливаем корзину сцепления.

17. Если вы делали метки, то совмещаем их и закручиваем болты с моментом 19-31 Нм.

18. Убираем центрирующую оправу и устанавливаем обратно коробку передач.

19. Проверяем как переключаются передачи. Они должны включаться четко и без хруста.

При трогании с места не должно быть рывков.

Если у Вас возникла острая необходимость отремонтировать Вашу коробку передач 2181 и нет возможности поехать в специализированную автомастерскую, то Вы можете попробовать произвести ремонт самостоятельно.

Снятие коробки передач 2181

Снятие коробки передач на Гранте достаточно трудоемкий процесс, поэтому без помощника Вам не обойтись.

Перед началом работа установите Вашу Гранту на двухстоечный подъемник и затормозите стояночным тормозом. Приготовьте набор инструмента и приступайте к работе по иллюстрированной инструкции ниже.

Замена троса

Чтобы поменять трос, необходимо провести ряд несложных операций:

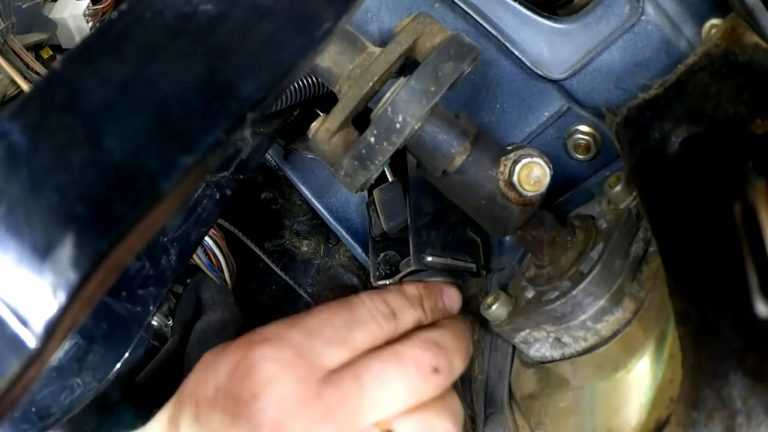

в салоне автомобиля (под панелью) откручивается гайка, которая крепит трос к педальному узлу;

со шпильки снимается стопор оплётки;

с помощью плоскогубцев снимается стопорная скоба;
извлекается ось педали;
пружина кронштейна педали также демонтируется;
плоскогубцами вытягивается на себя и демонтируется упор наконечника;
педаль освобождается от наконечника тросика;
извлекается уплотнитель оплётки троса (в моторном отсеке);

наконечник тросика, соединённый с вилкой, нужно потянуть вперёд на себя и вытащить его из паза;
демонтировать поводок наконечника;
демонтировать направляющую втулку;
протащить тросик сцепления Лада Гранта через отверстие между моторным отсеком и салоном автомобиля.

Перед тем как установить новый трос, его необходимо смазать. Для этого между ним и его оболочкой заливается немного машинного масла. Устанавливается новый тросик в обратной последовательности

Нельзя не обратить внимание на несовершенство механизма натяжения тросика. Причиной его скрипа может стать:

пластиковая втулка на педали;
пластмассовый поводок;
тросик (трос и его оболочка);
первичный вал КПП.

Большая часть причин устраняется очень просто – нужно смазать трущиеся детали, например, литолом. То же касается и первичного вала – скрип возникает из-за нехватки смазки подшипника. Чтобы его смазать, необходимо добраться до пыльника вилки и, оттянув его, обильно закачать внутрь графитовую смазку.

Сцепление Лада Гранта остаётся все тем же, что и раньше. Точно такие же однодисковые механизмы устанавливались на предыдущие модели – Приору, Калину первого поколения, ВАЗ 2110, 2109, 2108. Завод лишь частично доработал конструкцию, снабдив ее более качественными деталями. Дополнительно появился автоматический натяжитель тросика, который сам по себе является дополнительным источником неисправностей. Это довольно старая разработка, и за время ее использования не было принято мер по устранению самых распространенных неполадок. Напротив, инженеры усложнили конструкцию добавлением дополнительных элементов. С другой стороны, сцепление Лада Гранта недорогое в обслуживании, и купить все необходимые запчасти можно в каждом автомагазине. Любой автовладелец может заменить сцепление Лада Гранта своими руками. Доступность и простота конструкции остаются приоритетом «АвтоВАЗа», хотя качество при этом и не на первом месте.

Виды неисправностей

Все разновидности неисправностей сцепления, устанавливаемого на Грантах, подразделяются на следующие группы:

Сцепление невозможно полностью выключить. Причины такого рода поломки кроются в неполном ходу педали, в колебаниях и возможных заеданиях в ступице ведомого диска, в наличии короблений и перекосов в нажимном диске, в ослабленных заклепках и неисправностях фрикционных накладок. Кроме того, подобная проблема часто вызывается сбоем функционирования тросика привода, поломкой компенсационного механизма либо нарушениями в механизме, компенсирующем износ накладок ведомого диска.
Невозможно полностью включить сцепление. Эта поломка может возникнуть из-за изношенности фрикционных накладок либо по причине их замасливания. К прочим причинам возникновения данной неисправности относят замасленную поверхность маховика и корзины сцепления и заедание (либо наличие повреждений) на приводе сцепления.
Сцепление работает с рывками. Данное нарушение обусловлено замасленными фрикционными накладками, а также замасленным маховиком и корзиной сцепления, заевшим приводом и поврежденной поверхностью нажимного диска.
Повышение уровня шумности во время включения сцепления вызывается неисправностью демпферных пружин.
Повышение уровня шумности во время выключений сцепления вызывается наличием течи из выжимного подшипника, а также его повреждением либо изношенностью.

Как правило, при провалах педали сцепления и при обнаружении щелкающих и скрипящих звуков во время его работы чаще всего требуется просто заменить тросик привода сцепления. О том, как именно производится такая процедура, будет рассказано чуть ниже.

Как проверить выжимной подшипник на Калине и как проявляются неисправности (шумит или гудит)

Чтобы понять нуждается ли ваша «Калина» в замене муфты, требуется сначала вовремя отреагировать на признаки поломки и провести диагностику узла.Признаки неисправности выжимного подшипника Калина:

Шум или гул при нажиме на педаль (поврежден, мало смазки или его заклинило);
Затруднительное нажатие на педаль случается в случае излома уха муфты, а так же деформации пружины;
Данные видео наглядно показывают, когда неисправен выжимной подшипник Калины (шум, гудит, стучит, скрипит), а так же как проверить «выжимник».

Как снять выжимной подшипник у Лада Калины – расположение детали и схема крепления КПП

Как говорилось в начале статьи, для корректной замены ВП и его демонтажа потребуется снять коробку передач. Ниже представлена фотография трансмиссии с видом снизу. Чтобы демонтировать МКП потребуется отсоединить все узлы под капотом, которые к ней крепятся. Далее снимаются приводы колёс и элементы передней подвески. Затем МКПП откручивается от «движка» и снимается. Внутри «головы» картера сцепления находится сам выжимной подшипник.

Обзор цен производителей

Производитель артикул	Цена (Руб.)	Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001	От 3100	85 — 105
—/— 2190-31601000	—/—	—/—
—/— 302050901	—/—	—/—
—/— 302052223	—/—	—/—
—/— 302052307	—/—	—/—
LADA 21810160118001 муфта	От 650	80
LADA 21090160119000 направляющая первичного вала	От 750	75 — 80
LADA 21010160121500 опора вилки	От 150	75 – 95
LADA 21810160120001 вилка	От 800	85 – 95
Соединительная пружина вилки и муфты 21010160118800	От 350	85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Вин — код»	вин-код.рф/
2.	«Автопитер»	http://www.autopiter.ru/
3.	«ДвижКом»	https://dvizhcom.ru/
4.	«БалтКам»	http://www.baltkam.ru/
5.	«Элит»	https://eshop.elit.ua/
6.	«Клан»	https://klan.com.ua/

Последовательность действий при самостоятельной замене сцепления со снятием МКПП Лады Гранты

Демонтаж МКПП (механической коробки переключения передач):

Заезжаем машиной на смотровую яму, устанавливаем противооткатные башмаки, активируем рычаг стояночного тормоза.
Открываем капот, «скидываем» клеммы аккумуляторной батареи АКБ (ключ на «10»).

Снимаем клеммы АКБ

Отверткой послабляем хомуты, снимаем патрубки воздуховода вместе с пластиковым корпусом.

Патрубки воздуховода

В правой части мотора (ключ на «17») выкручиваем два болта, фиксирующих стартер, извлекаем его.

Фиксирующих стартер

Отверткой выкручиваем саморезы, снимаем грязезащитные щитки с левой стороны.

Грязезащитные щитки

Отсоединяем колодку с проводами (задний ход), датчик скорости.

Ключ на «17», скручиваем сливную пробку с МКПП, сливаем отработку в пластиковую ёмкость.

Отработка с коробки передач

Ключ на «10», скручиваем трос привода от вилки. Снимаем кронштейн с МКПП.

Трос привода

Отсоединяем тягу управления КПП от хвостовика шарнира.

Тяга управления

Снимаем растяжку рычага с левой стороны передней подвески.

Растяжка рычага

Головка на «10», выкручиваем болты крышки картера, снимаем крышку.
Ключ на «19», отворачиваем болты, крепления картера и трансмиссии.

Болты крепления

Отводим реактивную тягу от коробки передач.
Выкручиваем и снимаем левый, правый приводы колес.

Привод колес

Головка на «19», послабляем крепления КПП к блоку цилиндров (два болта).
Выкручиваем болты нижнего крепления КПП к блоку цилиндров.

Устанавливаем деревянные (гидравлические) опоры под поддон картера двигателя.

Деревянная опора

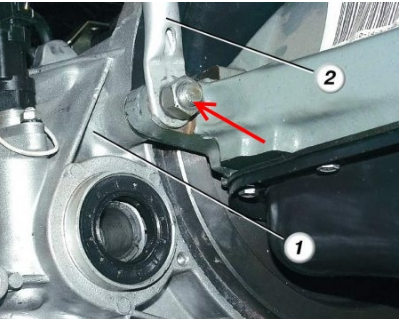

Насадкой (Е-14) выкручиваем крепление болтов силового агрегата к кронштейну КПП.

Болты силового агрегата

Вставляем отвертку в проем между картером и блоком цилиндров.

Отвертка между картером и блоком цилиндров

Придерживаем, снимаем тросиковую КПП, извлекаем из-под автомобиля.

Тросиковая КПП

Водителю на заметку. В процессе демонтажа МКПП категорически запрещено опирать валы КПП на лепестки пружины. Последние могут деформироваться под воздействием силы тяжести.
