Диагностика и дефектовка сцепления на ваз 2108-21099

7.2. Замена диска или ведущей части сцепления

Рычаг выключения сцепления

Снятие

Проверка

Центрирующая оправка диска сцепления

Установка

Замена сцепления ВАЗ 2108

Общие сведения

Снимите коробку передач (см. подраздел 12.2.).

Примечание 1

При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки. Для упора отвертки установите болт.

Примечание 2

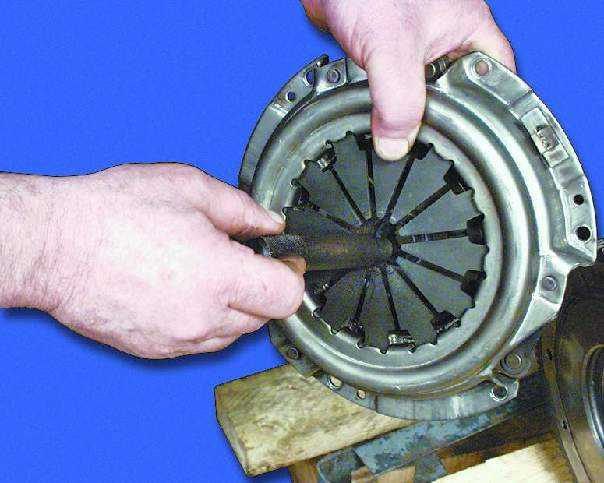

Снять сцепление можно и без оправки, но при этом надо придерживать ведомый диск – он может выпасть из кожуха сцепления. Оправку можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.

Рабочая поверхность трения маховика.

Замена диска сцепления ВАЗ-2109

Эта операция также не требует специальных инструментов, навыков и знаний. Заключается замена диска сцепления в следующем. Сначала с машины снимается защита картера и сливается из трансмиссии масло. Далее откручиваются колеса и ступичные гайки. При этом автомобиль ставится на специальные опоры.

После того как трос спидометра тоже будет находиться в нейтральном (свободном) состоянии, отключается датчик включения задней передачи и извлекаются ШРУСы. Далее убирается крышка, которая закрывает маховик снизу. Затем откручиваются элементы крепления коробки к двигателю.

Процедура замены диска сцепления достаточно простая и не требует использования специальных приспособлений. В первую очередь установите автомобиль на опоры после поднятия домкратом передней части. Открутите защиту и слейте жидкость с КПП. Затем демонтируйте оба колеса и выкрутите гайки крепления ступицы.

С помощью съемника отсоедините наконечник и вытащите тормозной элемент. Демонтируйте шаровые опоры, стартер и извлеките шарнир угловых скоростей, используя монтировку.

Отсоедините трос сцепления и вытащите карданный вал. Отключите датчик задней передачи и вытяните ШРУСы, предварительно освободив трос указателя скорости. После этого можно демонтировать нижнюю крышку защиты маховика.

Открутите боты крепления коробки к двигателю и установите под трансмиссию упоры. Замените подшипник и, вытащив корзину, поставьте новый диск. Последующая сборка реализуется в обратном порядке.

Способ №2

Можно воспользоваться и другим способом замены. В принципе, его алгоритм не отличается от вышеописанного, но здесь есть свои нюансы. Главное отличие этого способа заключается в том, что вместо 2 верхних крепежных болтов КПП поочередно вкручиваются детали крепления головки блока.

Резьба на них такая же, однако по размерам они несколько длиннее штатных. После этого коробка передач демонтируется от двигателя и висит на этих болтах, а задняя ее часть удобно ложится на растяжку. После того как произойдет замена сцепления, ВАЗ 2109 по-прежнему остается неподвижным, и в это время КПП придвигается к болтам к ДВС.

Пользуясь таким способом, можно даже не центровать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, и для центровки достаточно просто нажать на них посильнее, после чего поменять их на стандартные (то есть на те, которые короче).

Конструкция

Сцепление расположено между коробкой и двигателем и прикручено болтами к маховику. Чтобы его снять, надо отсоединить коробку от двигателя. Сложного ничего нет, но коробка довольно тяжёлая, поэтому лучше снимать коробку вдвоём. Для удобства можно воспользоваться подъёмником, ямой в гараже, эстакадой, но можно произвести ремонт и просто на земле, потребуется лишь домкрат, чтобы снять колёса.

На рисунке изображено:

1. Кронштейн троса привода сцепления
2. Щуп уровня масла
3. Кожух коробки для крепления к двигателю
4. Шток и вилка для нажатия на выжимной подшипник
5. Первичный вал
6. Выжимной подшипник
7. Сальник вала привода колёс, за ним расположен дифференциал, с которым стыкуются привод.
8. Механизм переключения передач с защитным чехлом
9. Боковая подушка
10. Привод спидометра

И чтобы снять коробку, понадобится всё это отсоединить. Причём, это можно сделать несколькими способами. К примеру, коробку можно полностью не снимать, а лишь отодвинуть от двигателя, чтобы обеспечить достаточно пространства для доступа к сцеплению. Приводы колёс можно отсоединить от коробки, а можно снять коробку вместе с приводами, открутив их от колёс. В этом случае с коробки не надо будет сливать масло, так как приводы будут закрывать свои посадочные отверстия.

О свойствах конструкции

Прежде чем разбирать полностью все узлы, требуется разобраться, как это все работает в собранном виде.

Система сцепления необходима для выполнения двух функций:

1. Кратковременного отсоединения двигателя автомобиля от трансмиссии.
2. Плавного подключения двигателя обратно к трансмиссии во время смены передач.

Сцепление на ВАЗ-2109 также является защитой трансмиссии от повреждений и перегрузки во время работы, так что этот узел необходимо поддерживать в рабочем состоянии и менять поврежденные детали, как только было обнаружено повреждение.

На «девятке» установлена самая простая фрикционная однодисковая система. Работает она по такому принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и ведущим (нажимным) диском. В таком состоянии сцепление включено и обороты передаются через систему на КПП.
2. При нажатии педали срабатывает механизм, который отсоединяет ведущий диск от ведомого, пропадает связь между элементами системы, поэтому крутящий момент больше не передается дальше.

В этой схеме нас больше всего интересует несколько деталей:

1. Ведомый и ведущий диск, которые очень часто быстро снашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — устройство, которое приводит в работу узел при нажатии педали. Если он неисправен, вы будете чувствовать рывки и вибрации при попытке сменить передачу.
3. Тросик сцепления — соединяет педаль с системой. Со временем его натяжение ослабляется, из-за чего возникает эффект неполного включения механизма.

Ремонтные работы

Если вы решили сделать все своими руками, придерживайтесь следующей последовательности действий.

1. Заедьте на эстакаду или яму. Так вам будет наиболее удобно работать.
2. Поднимите передок автомобиля с помощью надежного домкрата и зафиксируйте надежно девятку.
3. Снимите колеса.
4. Отключите масса с картера сцепления и трос сцепления. Далее вам придется снять коробку передач.
5. Для этого снимите стартер путем отключения проводов, клемм и откручивания трех крепежных гаек.
6. Отключите трос спидометра и провод заднего хода.
7. Снимите крепления растяжек к рычагам подвески и разведите их по сторонам.
8. Отсоедините шаровые опоры от поворотных рычагов. Чтобы сделать это, нужно извлечь шплинт, открутить гайку, выбить палец опоры. Затем выкручиваются две гайки и отсоединяют шарнир.
9. Монтировкой выдавите наконечник внутреннего ШРУСа. Образовавшееся в коробке отверстие обязательно заглушите подручными средствами, иначе из коробки передач начнет выливаться масло.
10. Снимите нижнюю защиту картера сцепы. Тут ее держат только 3 болта.
11. Сделайте опоры из брусков, кирпичей для коробки и двигателя.
12. Снимите задние опоры.
13. Открутите оставшиеся крепежи, стяните в горизонтальном направлении коробку передач. Будьте осторожными, чтобы не деформировать первичным валом лепестки нажимной пружины.

Снятие и проверка

1. Откручивая крепежные болты, лучше чем-то зафиксировать ведомый диск. Подойдет обычная большая отвертка.
2. Действуйте аккуратно, что ведомый диск не выдал и снимите сцепление в сборе.
3. Изучите текущее состояние деталей. Если на них заметили механические повреждения, сразу рекомендуем заменить.

Следующий шаг — проверка состояние деталей.

Демонтажные работы

Достаточно редко отдельные компоненты сцепы меняются независимо от других. Преимущественно ремонт предполагает замену в сборе, куда входит нажимной диск, выжимной подшипник и ведомый диск сцепления.

Сборка узла выполняется в обратной последовательности. Убедитесь только, что для замены вы выбрали действительно качественные детали. К примеру, нормальный по качеству диск сцепы обойдется сегодня около 1000 рублей. Более дешевые варианты брать не советуем.

 Загрузка …

Как снять сцепление?

Теперь осталось всего несколько шагов, прежде чем получится извлечь сцепление из его посадочного места.

Понадобится открутить несколько болтовых креплений. Не забудьте как-нибудь зафиксировать ведомый диск, иначе он упадет, как только вы попробуете пошевелить узел сцепления.

Аккуратно вытаскиваем всю систему в сборе, проводим осмотр и меняем поврежденные детали.

Как поменять диск сцепления? Сами детали у вас на виду, вам необходимо проверить их работоспособность. Проверьте пружины, само состояние всего устройства. Если выявлены какие-либо повреждения, демонтируем деталь согласно руководству пользователя. Менять лучше на такую же запчасть.

Если хотите поставить диск сцепления, то лучше замените все детали в сборе, то есть и ведущий, и ведомый элементы вместе с выжимным подшипником. В продаже как раз есть наборы из всех деталей.

Замена тросика сцепления ВАЗ-2109 производится, если он поврежден либо сильно изношен. После замены необходимо провести регулировку. Подтяните трос так, чтобы ход педали не превышал 160 мм. Для этого подтягивайте гайку крепления троса к рычагу, замеряйте расстояние, затем опять корректируйте натяжение, если это необходимо.

По окончании работ установка сцепления производится в обратном порядке. Некоторые особенности монтажа и демонтажа могут меняться в зависимости от модификаций «девятки», вы можете узнать подробности, взглянув в инструкцию пользователя для своего автомобиля.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Cколько должен выдавать генератор на ВАЗ

Электросхема ваз 11113 ока с описанием

Можно ли в приору заливать 92 бензин, рекомендации производителя

Ваз 2114 тосол под водительским ковриком

Автозапуск на ваз 2110

Пропали габариты на ваз 2110, причина, как отремонтировать

Какое трансмиссионное масло лучше для ваз 2107, замена масла, как часто надо менять

Каким бензином заправлять ваз 2115. Рекомендации производителя

Признаки неисправного сцепления

Сигнализируют о неисправности сцепления или его привода:

• затрудненное включение передач;
• большое усилие, требуемое для выжима педали;
• пробуксовывание муфты. Выражается в том, что при увеличении оборотов двигателя скорость не возрастает;
• выжим педали сопровождается шумом со стороны коробки;
• трогание с места сопровождается сильной тряской автомобиля.

Обрыв наконечника троса сцепления предугадать нельзя, но, в крайнем случае, можно тронуться с места просто запустив стартером мотор при включенной первой передаче, а переключаться со скорости на скорость можно и не выключая муфту.

Определяем неисправность

В большинстве своем владельцы «девяток» производят ремонт автомобилей самостоятельно. В этом случае не является исключением. Если вы не знаете, как правильно поставить диск сцепления, то вам пригодится этот мануал по ремонту.

Автомобиль ВАЗ 2109

Сколько стоит диск сцепления на ВАЗ 2109? Таким вопросом задается каждый автомобилист, решивший поменять этот элемент в своей машине. На сегодняшний день средняя рыночная цена ведомого диска сцепления (далее — ДС) в Украине составляет около 300 гривен, в России — порядка 900 рублей.

Обратите внимание, перед тем, как поменять элемент, нужно точно удостовериться в том, что ДС уже отработал свой ресурс эксплуатации. Свидетельствовать о неисправности диска может:

• регулярная пробуксовка сцепления;
• невозможность осуществить выключение;
• если при нажатии на педаль сцепления в автомобиле слышны вибрации;
• если педаль не возвращается в нормальное положение.

Эти признаки говорят о том, что в работе сцепления что-то пошло не так. Но чтобы точно удостовериться в том, что нужна замена ДС, необходимо проверить его толщину. Как же узнать, какая толщина диска сцепления ВАЗ 2109? Это можно сделать как на станции техобслуживания автомобилей, так и самостоятельно в домашних условиях, но для этого необходимо правильно выполнить все действия. Для проверки толщины элемента необязательно его демонтировать.

Механизм сцепления 2109 в разборе

Чтобы проверить толщину ДС при помощи специального измерительного калибра, вам понадобится само устройство и инструкция по его эксплуатации. Также вам нужно найти гараж с ямой или заехать на эстакаду. Измерительный прибор нужно подсоединить к рабочему цилиндру сцепления и четко следовать инструкции. В этом случае вы будете точно знать толщину элемента.

Есть еще один способ (его можно назвать народным). Если вы решили проверить толщину ДС методом наших дедов, то мотор необходимо запустить на включенной четвертой или пятой скорости, и сразу же дать газу. В том случае, если мотор вашего ВАЗа не заглох, это свидетельствует об износе ведомого диска. Соответственно, пришло время его поменять.

Почему я решил поменять сцепление

Замена сцепления ВАЗ — это далеко не единственное, что я запланировал сделать. Но перебои в его работе заставили меня всё же выделить время на ремонт автомобиля. Проблема же заключалась в периодическом пропадании сцепления. И, как принято, пропадало оно в самый неподходящий момент, а появлялось при постукивании педали.

Но такую езду на машине очень сложно назвать комфортной и безопасной, поэтому я принял решение его заменить. Попутно заменив полуоси и сальники коробки передач. Ведь если уж ремонтировать машину, то делать всё сразу и основательно, чтобы потом не пришлось в скором времени переделывать.
