Датчик температуры окружающего воздуха — замена

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем инжекторном или карбюраторном ВАЗ 2109 ни в коем случае нельзя. Сначала это будет доставлять дискомфорт в вождении, но вскоре может стать причиной серьезной аварии.

Существует несколько основных симптомов, которые могут указывать на проблемы с РХХ:

• Обороты самопроизвольно начинают то увеличиваться, то уменьшаться;
• При включении холодного силового агрегата не повышаются обороты;
• При использовании дополнительных электрозависимых устройств, таких как фары или отопитель, на холостом ходу сразу начинают падать обороты;
• При выключении передачи или на холостом ходу двигатель может заглохнуть.

Это не полный перечень возможных симптомов, но все они косвенные. Потому чтобы убедиться, что проблема кроется именно в РХХ, а не других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего РХХ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Определив, что старый датчик холостого хода уже отработал свое на ВАЗ 2109, ему требуется замена. Процедура вполне выполнима без посторонней помощи.

Снятие РХХ

Замена датчиков температуры охлаждающей жидкости на калине

Добро пожаловать! Датчики температуры охлаждающей жидкости – если говорить именно об автомобиле Лада Калина, то в ней данных датчика всего два, один идёт на контроллер (Это мозги проще говоря), а другой на прибор, то есть один датчик показывает какова температура охлаждающей жидкости в автомобиле и выводит это все на прибор, а уже другой (Который показания на контроллер даёт) включает вентилятор системы охлаждения когда машина кипит, а так же топливно-воздушную смесь регулирует (Проще говоря когда автомобиль холодный, благодаря этому датчику он быстрее разогреется, потому что датчик богатит смесь и температура сразу же поднимается), оба данных датчика являются важными и если выйдут из строя принесут не мало хлопот, особенно это касается датчика который показания на прибор даёт, вить если он перестанет работать, то вы просто не будете знать температуру охлаждающей жидкости и в связи с чем двигатель можете перегреть.

Примечание! Чтобы произвести замену обоих датчиков (Вы скорее всего только один будете заменять), запаситесь: Гаечными ключами, а так же накидными головками и воротком к ним, ещё вам понадобиться мульти-метр (Это в том случае, если вы старый датчик на работоспособность проверить захотите) и отвёртка!

Где находятся датчики температуры охлаждающей жидкости? Сразу хотим отметить один не мало важный факт, чуть ниже мы разместили фото на котором уже указали стрелками местонахождение обоих датчиков, но на фото показан автомобиль ВАЗ 2110, а у вас Лада Калина, в общём в двигателях разницы особой нет и данные датчики на них тоже практически в одних и тех местах находятся, мы просто хотели вас предупредить с целью того, чтобы вы сильно не удивлялись когда смотрели на свой двигатель, потому что они немного могут различаться но в целом как уже сказали, они практически одинаковы, в общём датчик который измеряет температуру охлаждающей жидкости и даёт её на контроллер, вкручен в термостат и указан красной стрелкой, второй же датчик который на прибор показания даёт, указан уже зелёной стрелкой но так как на фото его не видно, мы ещё синей стрелкой указали провод который к этому датчику подсоединяется.

Когда нужно менять датчики температуры охлаждающей жидкости? Сами датчики довольно таки долго должны держаться, но не всегда качественные попадаются и даже буквально через месяц новые датчики уже выходят из строя, понять это не сложно особенно если это датчик который идёт на прибор (Температуру охлаждающей жидкости у вас сразу указатель перестанет показывать, стрелка просто лежать будет, для наглядности данный указатель указан стрелкой), но вот с датчиком который на контроллер идёт немного по сложнее и вы даже не сразу поймёте что его пора менять, ну что ж перейдём к симптомам, во-первых если датчик идущий на контроллер придёт в негодность, то машина будет кушать по больше бензина (Это из-за того что смесь богатая постоянно будет) и вентилятор охлаждения когда двигатель перегреется не сработает, если вы всё это заметили в своём автомобиле, то меняйте датчик сразу же на новый или просто снимите старый и проверьте его (О том каким образом проверяются оба датчика, мы в этой статье объяснили чуть ниже, поэтому ознакамливайтесь с ней и по мере прочтения всё поймёте).

Как проверить ДМРВ Лада Калина?

Для того чтобы проверить работоспособность датчика можно использовать один из трех 3 способов:

Первый метод заключается в простой замене датчика на заведомо исправное изделие. Если при подключенном новом устройстве признаки некорректной работы двигателя пропали, причина неисправности установлена.
Суть второго метода состоит в том, чтобы выяснить, является ли сам датчик массового расхода воздуха причиной некорректной работы двигателя автомобиля. Метод диагностики прост. Достаточно лишь извлечь контактную фишку, подключенную к разъему измерительного устройства. После чего автомобиль необходимо завести и некоторое время поездить на нем

При этом в ЭБУ будут поступать сигналы только от датчика положения дроссельной заслонки, обороты двигателя при этом должны находиться в пределах 1,5 тысяч.  Во время движения автомобиля обратите внимание на то, остались ли диагностируемые вами ранее признаки, или они более не наблюдаются. Если признаки исчезли, причина проблем – ДМРВ.
Третий, классический способ – это диагностика сопротивления электрических цепей при помощи мультиметра

Параметры замеров (напряжение Вольт) нормального, работоспособного устройства должны составлять от 1 В до 1,04 В. В случае превышения интервальных значений, датчик считается неисправным.

Замена датчика массового расхода воздуха (Калина 1.6 8кл)

Для того чтобы произвести демонтаж и обратную установку ДМРВ требуется выполнить 4 шага:

1. Откройте капот автомобиля и отсоедините минусовую клемму аккумулятора.
2. Найдите модуль воздушного фильтра, и в районе его соединения с патрубком при помощи крестовой отвертки ослабьте крепление хомута (ослабьте шуруп).  Обхватите патрубок обеими руками, приложите необходимое усилие и потяните его в направлении противоположном от корпуса воздушного фильтра. Отсоедините патрубок.
3. Отсоедините контактную фишку от корпуса ДМРВ.  Чтобы это сделать, надавите на защелку крепления и вытяните фишку из разъема датчика.
4. Теперь время для демонтажа самого измерительного устройства. Для проведения работ понадобится открутить два болта на 10. Один болт расположен сверху, другой снизу устройства. Для удобства проведения работ лучше всего использовать головку с трещоткой соответствующего размера. После того, как все болты откручены, остается аккуратно извлечь устройство от корпуса воздушного фильтра.

Обратная установка производится аналогичным образом, в обратной последовательности

При обратном монтаже особое внимание стоит уделить уплотнительной резинке и ее целостности. В случаях, когда уплотнительное кольцо имеет повреждения (трещины, потертости), может быть нарушена герметичность, что в конечном итоге приведет к подсосу воздуха и нарушению работы системы в целом

Какие датчики температуры установлены

Принцип работы ДТОЖ следующий: после получения данных о текущей температуре антифриза, измерительный прибор пересылает показания электронному блоку управления ЭБУ.

Бортовой компьютер сопоставляет полученные данные с запрограммированными. В случае несоответствия сигнализирует об ошибке на приборной панели. Владелец автомобиля, видя системную ошибку, принимает решение о характере поломки, посещает СТО для заказа комплексной диагностики.

Помимо ДТОЖ на автомобиле Лада Калина установлен датчик наружной температуры (далее — ДНТ). Однако не на всех комплектациях, а лишь в Люкс и Премиум.

При желании владелец может установить измерительное оборудование самостоятельно. Монтажные работы вовсе не сложные. По времени не более часа.

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о «градусе», ЭБУ повышает или занижает обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на Лада Калина:

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДНТ коническая с двумя контактами с тыльной стороны.

За работу ДНТ отвечает предохранитель в монтажном блоке под номером №24. Отсутствие показаний температуры на приборной панели — первые признаки неисправности.

Как выбрать качественное топливо для автомобиля?

Так как все поломки датчика кислорода происходят из-за некачественного топлива, стоит уделять особое внимание его подбору. Например, не стоит приобретать бензин от неизвестного производителя, с рук

Обычно такой «серый» бензин очень некачественный и имеет в своем составе вредные примеси.

Также не стоит заменять марку бензина на другую, не рекомендованную производителем. Дело в том, что вся топливная система и силовой агрегат собираются на заводе под определенный вид бензина, и если его заменить, то можно значительно понизить ресурс как двигателя, так и всего автомобиля в целом.

Такой же эффект может дать и самостоятельная переделка топливной системы, выполняемая автовладельцем с целью перехода на более дешевый бензин.

Еще одним способом профилактики поломок топливного датчика является вовремя производимое техническое обслуживание. Дело в том, что полностью исправная топливная система выдает наиболее чистую выхлопную смесь, которая, в свою очередь, оказывает мягкое воздействие на датчик, не вызывая при этом его повреждения.

Замена кислородного датчика и выбор топлива

Далее с помощью вольтметра замеряют уровень напряжения на датчике, включив зажигание. Нормальным значением напряжения считается 0,45 В. В том случае, если оно отсутствует или же отличается на 0,02 в ту или иную сторону, это может свидетельствовать о неисправности датчика кислорода.

Установив неисправность датчика, приступают к его замене. Для этого извлекают держатель провода датчика из отверстия его защитного экрана. Далее ключом на 22 датчик выворачивается из каталитического коллектора.

Непосредственно же для его демонтажа потребуется специальный ключ особой конфигурации. При этом некоторые опытные автолюбители выкручивают датчик обычным рожковым ключом на 22.

Монтаж нового датчика на место производится в обратном порядке.

Руководство по замене

Как производится замена датчика и в каких случаях требуется замена ДТОЖ? Для начала расскажем о неисправностях (автор видео — Владимир Тупотилов).

В каких случаях следует менять регулятор?

Если вы сомневаетесь в работоспособности регулятора, сначала необходимо произвести его визуальную диагностику. На устройстве на должно быть следов повреждений, трещин, коррозии, проводка должна быть целой.

Основные симптомы неработоспособности регулятора:

• сбои в работе силового агрегата, особенно на холостых оборотах;
• пониженная мощность двигателя;
• затрудненный запуск и произвольная остановка работы мотора;
• увеличение расхода топлива;
• на приборной панели стрелка датчика говорит о перегреве ДВС, хотя по факту его нет.

Этапы

Никаких специфических инструментов для замены вам не потребуется. Приготовьте только отвертку, трещотку, а также головку с удлинителем.

Чтобы замена ДТОЖ не вызвала трудностей, сначала следует открутить хомут впускной магистрали, которая идет от воздушного фильтрующего элемента до дросселя:

1. Потяните за магистраль и отодвиньте ее немного в сторону, чтобы она не мешала, так вы сможете получить более удобный доступ к регулятору. Отключите АКБ, поскольку вам придется отключать питание контроллера, а все работы, связанные с вмешательством в работу бортовой сети, должны производиться при отключенном аккумуляторе.
2. Итак, ДТОЖ перед вами. Теперь необходимо отсоединить разъем питания, на этом этапе возникнуть проблем не должно, поскольку сам штекер крепится аналогично другим датчикам. Для отключения вам необходимо просто приподнять вверх крепление и потянуть за разъем.
3. Далее, используя удлинитель с глубокой головкой, необходимо выкрутить контроллер. Если на этом этапе вам будет мешать патрубок, попробуйте еще больше отодвинуть его в сторону одной рукой, а второй в этот момент установите головку. Далее, трещоткой открутите сам регулятор.
4. Когда резьба ослабнет, устройство можно открутить рукой и полностью извлечь. Сделав это, можно заменить регулятор на новый, все дальнейшие действия по сборки производятся в обратной последовательности. Как видите, в целом процедура замены не особо сложная, поэтому поменять регулятор вполне можно в домашних условиях. Вам потребуется не более 20 минут для замены, тем более, что так вы сможете сэкономить деньги.

Ресурс кислородного датчика

Согласно рекомендациям производителя Лады Калины, замена датчика кислорода на этом автомобиле должна в обязательном порядке проводиться после 80 000 — 160 000 км пробега. Однако в том случае, когда появляются явные признаки неисправности, эту процедуру можно провести и ранее, не дожидаясь установленного производителем срока.

Так, к подобным признакам неисправности зонда относятся:

• повышенный немотивированный расход топлива;
• нестабильная работа двигателя на холостом ходу;
• изменение динамических и скоростных характеристик.

Стоит при этом отметить, что быстрому выходу лямбда-зонда способствует плохое качество топлива, используемого автовладельцем. Поэтому в профилактических целях стоит проверять качество покупаемого бензина.

Для того чтобы облегчить владельцу автомобиля замену кислородного датчика, производитель разработал целую систему диагностики. Так для этого, например, используется специальный сканер. Кроме того, в случае установки на автомобиле бортового компьютера все варианты ошибок датчика можно обнаружить в диагностическом режиме на его экране.

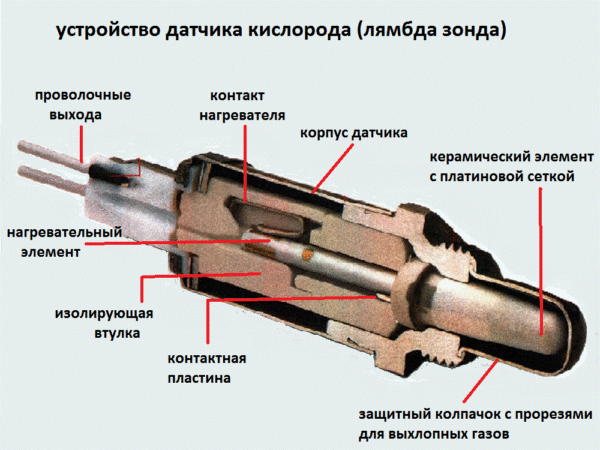

Устройство кислородного датчика

Диагностический датчик кислорода имеет также второе название — лямбда-зонд. Это стоит всегда помнить при чтении технической литературы или же во время покупки его в целях замены. Кроме того, необходимо отметить, что такой датчик является важнейшей частью системы управления силовым агрегатом машины Лада Калина.

Из-за данного обстоятельства любая его поломка может вызвать остановку транспортного средства или создать условия, при которых работа его двигателя становится невозможной.

Сам кислородный датчик обычно монтируется в выхлопном коллекторе, что дает ему возможность контролировать уровень кислорода в выхлопных газах во время работы мотора. В результате лямбда-зонд может подать сигнал, с помощью которого топливная система Лады Калины проконтролирует качество и количество топливной смеси, необходимой для качественной работы двигателя.

Так как данный датчик в процессе своей работы испытывает большие тепловые нагрузки, его изготовляют из термостойких материалов, а его поверхность покрывают керамическим материалом с платиновым напылением. В результате он может выдерживать при установке на Ладу Калину температуру до 350 °С.

Непосредственно же контролем уровня кислорода в выхлопных газах занят нагревательный элемент, скрытый в корпусе зонда. Свою работу он начинает в первые секунды после запуска двигателя для прогрева. Если он неисправен, мотор может не завестись. Поэтому каждый автовладелец должен знать точное место его расположения.

Работа ДТОЖ и его диагностика

В идеальном состоянии работа детектора незаметна, и сводится к появлению цифр на приборной панели, и автоматическому запуску систем машины. Расположен он практически незаметно для глаз, и выходит из строя достаточно редко, чтобы о нем хоть кто-нибудь вспоминал.

датчик температуры на калине?” width=”554″ height=”312″ />

Чаще всего водители замечают неисправность, когда загорается лампочка индикатора температуры. Раз, другой раз. Потом едут в сервис и там им что-то меняют. Однако если вы более опытный водитель и механик, то вы точно можете заметить неисправность еще до критических отметок.

1. при холостой работе двигатель нестабилен. Заводится не с первого раза, может произойти остановка;
2. повышается расход топлива;
3. явно неверные значения температуры на приборном дисплее, или индикация лампочкой.

Три основных показателя, которые отразят неисправность вашего измерителя. При возникновении таких проблем, и при желании заняться автомобилем самостоятельно, необходимо заглушить двигатель и приступить к осмотру начинки автомобиля.

Первым делом нужно отключить провода от датчика и прозвонить их. Нередко проблема именно в них. Со временем провода изнашиваются, рекомендуется прочищать их контакты регулярно, но этим ясное дело никто заниматься не будет. Поэтому когда заметили неисправность, проверьте их, прочистите, убедитесь что от них сигнал идет четкий.

После проверки электронной цепи, можно прибегать к демонтажу самого мерного устройства. Для этого слейте специальную жидкость для охлаждения. Отвинтите детектор и продиагностируйте его. В случае проблем в нем, если прочистка его не принесет результатов и не исцелит его, необходимо заменить на новый. Починке измерители, как правило, не подлежат.

Чтобы продиагностировать старый прибор необходимо опустить его в стакан с водой температуру, которой, время от времени менять и замерять. Так в теплой воде напряжение должно быть 3-1 Вт.
