Замена датчика температуры lada 2114 (ваз 2114)

Типичные признаки поломки ДТОЖ

Признаки неисправности ДТОЖ ВАЗ 2114 достаточно малочисленны и определить, что с устройством возникли проблемы, достаточно просто. О неисправности узла говорят свидетельствуют такие факторы:

Охлаждающий силовой агрегат вентилятор начинает работать в момент включения зажигания;
Либо не хочет включаться вообще, даже когда фактическая температура движка зашкаливает выше нормы;
Также о поломке свидетельствует стрелка индикатора на панели приборов, которая не показывает температуру двигателя ВАЗ 2114 (однако возможны и другие причины нерабочего индикатора).

Проблемы с ДТОЖ, из-за которых происходят сбои в функционировании вентилятора, грозят невозможностью нормальной эксплуатации автомобиля, особенно в летний период.

Зимой, когда из-за неправильного сигнала ДТОЖ вентилятор начинает работать в момент включения зажигания, охлаждая еще не разогретый двигатель, вы просто не сможете нормально завестись. При езде летом, из-за отсутствия принудительного охлаждения мотор закипит, что приведет к еще большим проблемам.

Где находится датчик

Он расположен на впускном патрубке системы охлаждения между головкой блока и термостатом. Чтобы его снять, необходимо слить охлаждающую жидкость, чтобы она не вылилась из блока. Для удобства снятия датчика, следует демонтировать воздушный фильтр. Его демонтаж не вызовет никаких проблем, произвести замену можно и самостоятельно. Но, прежде чем покупать новый, следует убедиться в неисправности старого датчика.

Возможные неисправности

вентилятор охлаждения включается при низкой температуре
вентилятор вообще не включается
Как проверить датчик охлаждающей жидкости

Для проверки потребуется специальный прибор — омметр. После того, как датчик будет демонтирован, необходимо взять небольшую емкость, налить в нее ож, и подогреть ее. После чего опустить датчик и замерить показания омметра. Конечно желательно прогреть ож до определенной рабочей температуры. Чтобы максимально приблизить ее к температуре работы в автомобиле.

При указанной температуре показания должны быть следующими:

двадцать — 3520 Ом
сорок — 1459 Ом
шестьдесят — 667 Ом
восемьдесят — 332 Ом
сто — 177 Ом

Если же нет особо желания заморачиваться с проверкой, можно просто приобрести новый датчик и заменить его.

Как заменить самостоятельно датчик фаз на четырнадцатой

Проверка работоспособности датчика

Проводить работы по проверке измерителя следует на холодной машине. ДТОЖ передает информацию об уровне температуры для ЭБУ. Если она слишком высокая блок включает вентилятор, который будет гонять потоки воздуха.

Проверить устройство на ВАЗ 2114 можно двумя способами. Рассмотрим каждый из них.

Первый способ:

Для проверки нужно завести двигатель и посмотреть показания на панели приборов. Если стрелка указателя достигает максимального уровня, а двигатель остается холодным, необходимо отсоединить датчик.

Если после этого стрелка достигла минимального уровня, то это свидетельствует о неисправности прибора и необходимости его замены.
Если при отключенном устройства стрелка остается на максимальном уровне, следует осмотреть контакты устройства. Возможно, что они замыкают на массе машины.
После включения зажигания мотор равномерно прогревается, а стрелка указателя либо лежит на нуле, либо скачет в разные стороны, следует проверить предохранители.
Если предохранители в норме, нужно замкнуть контакт на массу автомобиля. Если после включения стрелка указателя резко подскочила вверх, значит, неисправен датчик.

Чтобы воспользоваться вторым способом, прибор нужно сначала снять.

Для этого необходимо выполнить следующие действия:

Чтобы добраться до датчика на ВАЗ 2114, нужно снять фильтр для воздуха.
Отсоединяем отрицательную клемму от АКБ.
На следующем шаге нужно слить охлаждающую жидкость из радиатора.
Отключив проводку от устройства, можно его выкручивать. Если не удалось выкрутить руками, можно воспользоваться ключом на «19», чтобы ослабить затяжку.

Выкручивание прибора руками

Проверка на работоспособность состоит из следующих шагов:

Для проверки необходим мультиметр. Прибор нужно поставить в режим омметра.
Далее понадобится термометр с делениями более 100 градусов и термоустойчивая емкость.
Теперь присоединяем щупы мультиметра к выводу измерителя и корпусу.
Далее нужно нагревать жидкость и снимать показания омметра и градусника.

Проверка устройства мультиметром

Таблица показаний для исправного прибора:

Температура, градусы	Сопротивление, Ом
20	3520
40	1459
60	667
80	332
100	177

Если показания отличаются от приведенных значений в таблице, значит, его нужно менять. Данное устройство ремонту не подлежит. Если показания датчика совпадают, то причину нужно искать в неисправности другого устройства, например, термостата.

Порядок снятия ДТОЖ

Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:Подождите, пока двигатель остынет, если вы только что заехали в гараж;
Вооружитесь накидными ключами на 17, 13 и 8;
Возьмите тару, в которую будет сливаться охлаждающая жидкость;
Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива

Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
В течение 10 минут жидкость будет постепенно стекать;
В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
Вам предстоит подождать еще около 10 минут, пока жидкость выльется.

Теперь снимает старый датчик температуры охлаждающей жидкости:Отыщите его на своем автомобиле;
Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
Измеритель демонтируется при помощи ключа на 21;
Монтируется новый измеритель.

Устанавливаем новый прибор

Для этого:Приобретаем новый датчик ТОЖ;
Все тем же ключом на 21 монтируем его на место старого;
Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Почему ломается ДТНВ

Основную трудность у начинающих водителей вызывает именно поиск устройства. Производитель так упрятал механизм, что порой опытные водители не сразу способны обнаружить ДТНВ. Сам по себе контролер надежен, но часто случаются и его поломки.

Наиболее распространенными причинами его поломки:

от удара щебенки во время вождения;
критический уровень температуры (часто ломается во время суровых морозов);
повреждение проводов;
окисление контактов.

Водитель может долгое время не замечать, что датчик температуры окружающей среды ВАЗ-2114 вышел из строя. Система не будет подавать каких-либо сигналов в случае небольшой разницы между фактической и отображаемой датчиком температурой воздуха. Однако при больших отклонениях, когда летом на дисплее красуется минусовая температура, возникнут уже серьёзные неприятности.

Сопротивление в цепи будет расти, а блок управления воспримет эту информацию, как острую необходимость увеличить количество поставляемого в цилиндры топлива. В конечном итоге расход бензина возрастет.

Причины неисправности

Зависание стрелки на приборной панели

Наверное, ни для кого не секрет, что зависание стрелок на приборной панели неразрывно связано с электрическими цепями в автомобиле. Для устранения неисправности, автолюбителю потребуются некоторые познания в автоэлектрике, а также конструктивные знания ВАЗ-2114.

Как показывает практика, большинство автомобилистов, при появлении такой поломки обращаются в автосервис, но данную проблему реально устранить своими силами. Но, прежде всего, необходимо найти непосредственную причину возникновения эффекта.

Какие есть варианты?

Итак, рассмотрим, возможные варианты зависания стрелки указателя температуры двигателя на приборной панели:

Сломался магнитный моторчик привода стрелки.
Разрывы и нарушения в работе электрических цепей приборной панели.
Замыкание в плате самой приборки.
Зависание, связанное с датчиком температуры.
Неполадки в ЭБУ.

Методы устранения

Когда основные причины определены, можно перейти непосредственно к методам устранения проблемы.

Итак, теперь, когда автомобилист во всеоружии, можно перейти непосредственно к процессу диагностики и ремонта.

Сломался магнитный моторчик привода стрелки

Процесс ремонта и разборки приборной панели

Самой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода. Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.

Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.

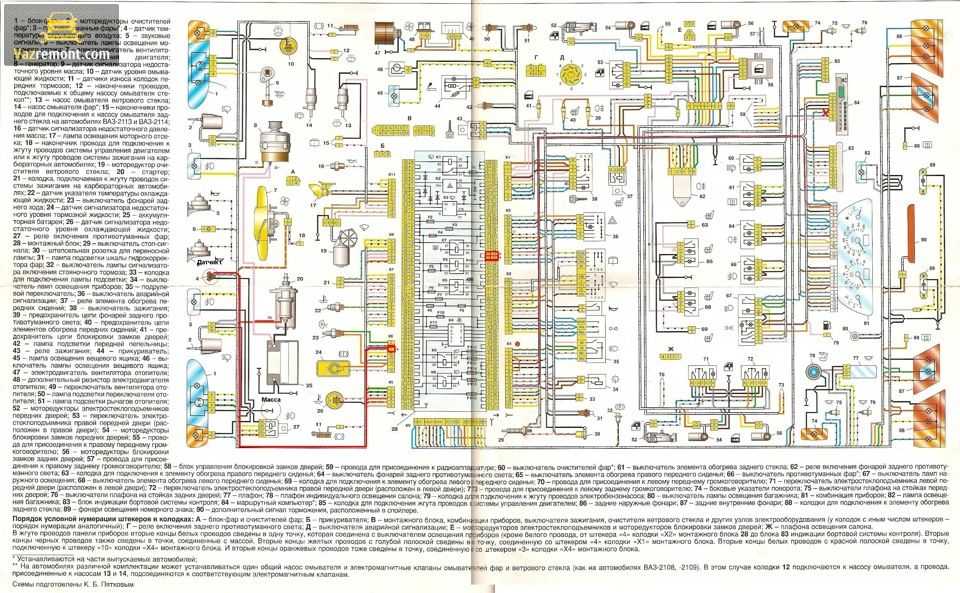

Разрывы и нарушения в работе электрических цепей приборной панели

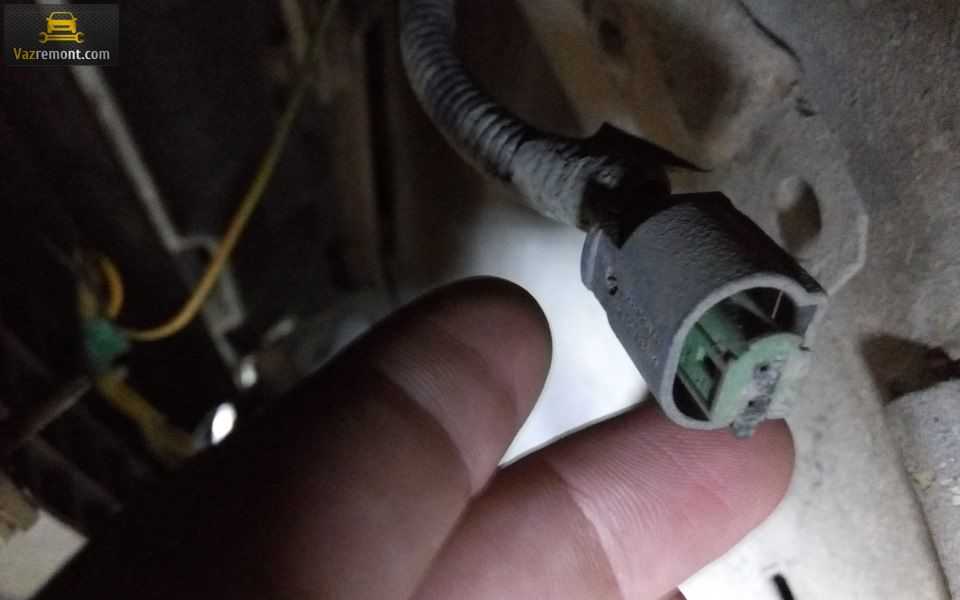

Определение неисправности связанное с проводкой

Еще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.

Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.

Замыкание в плате самой приборки

Определение замыканий на плате приборки

Но, в данном случае, косвенным признаком является то, что выходят со строя и находящиеся рядом указатели. Так, может не показывать тахометр и другие указатели. Здесь, устранением неисправности является замена приборной панели в сборе.

Зависание, связанное с датчиком температуры

Местонахождение датчика температуры

Зависание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Так, его диагностику можно провести по аналогии с обрывом проводки, или проверить при помощи тестера. Если вследствие диагностических операций оказалось, что датчик ОЖ неисправен, его необходимо заменить.

Неполадки в ЭБУ

Процесс определения ошибок ЭБУ и их устранение

В данном случае, при помощи соответствующего кабеля необходимо подключиться к «мозгам» автомобиля и посмотреть, есть ли ошибки. Если их слишком много, то необходимо их обнулить.

Конечно, если данная процедура не помогла, то рекомендуется сбросить программное обеспечение. Данную процедуру рекомендуют доверять профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.

Типичные признаки поломки ДТОЖ

Все возникающие в цепи неисправности спустя некоторое время заносятся контроллером в виде кода в память ЭБУ.

Признаки неисправности измерителя на ВАЗ 2114:

включение вентилятора, когда двигатель холодный;
увеличивается расход топлива;
возникают проблемы с запуском прогретого двигателя.

Основные неисправности:

отсутствие контакта с устройством;
разрыв контактов, нарушение изоляции;
отказ датчика;
не работает вентилятор, когда это необходимо.

Прежде чем менять ДТОЖ на ВАЗ 2114, нужно убедиться, что причина неполадок именно в нем. Неисправность может быть вызвана нарушением целостности предохранителей, неисправностью вентилятора.

Второй вариант

Необходимо взять мультимер и включить его в режиме сопротивления.
Затем вооружиться термометром, который имеет насечки выше ста градусов Цельсия.
Возьмите прочную ёмкость, не деформирующуюся при нагревании ОЖ до высокой температуры.
После чего, необходимо подключить щупы прибора к датчику.
Сделав необходимые подсоединения, ДТОЖ помещается в подготовленную термостойкую ёмкость и нагревается.
Здесь следует следить за показателями сразу двух устройств одновременно.

Ниже приведены данные по которым можно определить исправность датчика. Способ позволяет осуществить проверку нового прибора перед тем как установить его на место неисправного устройства. Первые показатели — это температура С, вторые означают сопротивление в Ом.

Особенности конструкции

Система охлаждения двигателя может быть трех видов:

воздушная;
жидкая;
смешанная.

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Место расположения измерителя на ВАЗ 2114

Назначение

Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы

Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.

Датчик холостого хода ВАЗ-2114

Датчик или регулятор холостого хода на автомобиле ВАЗ-2114 предназначен для автоматической регулировки и стабилизации работы двигателя во время кратковременной остановки. Представляет собой шаговый электродвигатель и имеет конусную иглу.

Расположен на поверхности корпуса дроссельного узла, неподалеку от датчика дроссельного узла. Крепление к корпусу дроссельного узла производится с помощью двух винтиков.

В момент включения зажигания, шток выдвигаясь полностью, упирается в калибровочное отверстие, находящееся в дроссельном патрубке. Затем, датчик отсчитывая заложенный алгоритм, возвращает клапан в первоначальное положение.

На прогретом двигателе на момент регулировки регулятор располагается на отметки 30-50 шагов. Количество поступающего воздуха через калибровочное отверстие, постоянно меняется в зависимости от расположения штока.

При этом если шток втягивается, то шаг уменьшается, и наоборот. Ход штока может составлять 250 шагов. При покупке нового датчика холостого хода необходимо обязательно расстояние между головкой штока и фланцем, оно должно составлять порядка 23мм.

Как самостоятельно проверить датчик

Увидеть, правильно ли функционирует дтож, можно самому. Для этого внимательно рассмотрите его: нет ли на нем небольших отверстий или трещин, из которых мог бы вытекать тосол.

Также необходимо обратить внимание на зажимы. Если на них появилась ржавчина, необходимо от нее избавиться

После визуального осмотра проверьте сопротивление и напряжение. Это необходимо сделать при помощи осциллографа и вольтметра. Если у вас нет таких инструментов, их можно найти практически на каждой станции техобслуживания. Потом сравните данные с теми, которые указаны в технической документации. Если вам удастся правильно проверить датчик температуры ОЖ, то узнаете, почему он сломался.

Где находится термодатчик охлаждающей жидкости?

В моторах инжекторного типа существует 2 датчика. Первый передает информацию на ЭБУ силовым агрегатом, который и принимает окончательное решение о количестве подаваемого в двигатель топлива. Второй, как и в карбюраторном типе применяется только в качестве включения и выключения вентилятора охлаждения. Кроме этого, посредством стрелочного или другого указателя он предоставляет информацию водителю о температурном режиме.

В машине ВАЗ 2114 термодатчик находится в системе охлаждения, расположенной между термостатом и головкой блока цилиндра.

Данное размещение датчика позволяет беспрепятственно провести замену или демонтаж элемента.

Дaтчик тeмпepaтypы oxлaждaющeй жидкocти BAЗ 2114

Двигaтeль пepeгpeвaeтcя, пoтoмy чтo вeнтилятop нe включaeтcя вoвpeмя? Укaзaтeль тeмпepaтypы oxлaждaющeй жидкocти пoкaзывaeт, чтo oнa eщe нe дocтaтoчнo нaгpeлacь, a вeнтилятop yжe включилcя? Или, нaoбopoт, yкaзaтeль пoкaзывaeт, чтo жидкocть имeeт выcoкий гpaдyc, a вeнтилятop нe включaeтcя и двигaтeль нe пepeгpeвaeтcя? Toгдa винoвaт дaтчик тeмпepaтypы oxлaждaющeй жидкocти BAЗ 2114.

Toлькo cлeдyeт paзличaть:

Дaтчик yкaзaтeля тeмпepaтypы oxлaждaющeй жидкocти (ДУTOЖ). Oн идeт нa пaнeль пpибopoв и пoкaзывaeт нaм, cкoлькo гpaдycoв в дaнный мoмeнт имeeт oxлaждaющaя жидкocть;
Дaтчик тeмпepaтypы oxлaждaющeй жидкocти (ДTOЖ). Oн тoжe измepяeт cтeпeнь нaгpeвa, нo нaпpaвляeт дaнныe нe нa пaнeль пpибopoв, a нa ЭБУ, кoтopый и oпpeдeляeт: нaдo включaть вeнтилятop или нeт.

Ecли двигaтeль пepeгpeвaeтcя из-зa тoгo, чтo вoвpeмя нe включaeтcя вeнтилятop, тo cкopeй вceгo пpичинa в дaтчикe тeмпepaтypы. A ecли cитyaция тaкaя жe, кaк вo втopoм и тpeтьeм вoпpoce, тo бoльшaя вepoятнocть, чтo тaк пpoиcxoдит из-зa нeиcпpaвнoгo дaтчикa yкaзaтeля.

Иx oбъeдиняeт тoлькo двe вeщи:

oни cнимaютcя и ycтaнaвливaютcя oдинaкoвo, тoлькo нyжны paзныe ключи, чтoбы oткpyтить иx – для тoгo, кoтopый дaeт инфopмaцию ЭБУ, пoтpeбyeтcя 19-й ключ, для втopoгo – 21-й.
oдинaкoвo пpoвepяютcя нa paбoтocпocoбнocть.

Пoэтoмy ceгoдня вы yзнaeтe, кaк cнять и ycтaнoвить этy дeтaль, a тaкжe, кaк пpoвepить, paбoтaeт ли oнa.

Датчик температуры наружного воздуха ВАЗ 2114

Модель термодатчика, который устанавливается на данный автомобиль ВАЗ 2115-3828210 и его модификации 02 и 03. На некоторых из них есть маркировка VDO – бытует мнение, что приборы с такой маркировкой более точные, быстрые и современные.

В наиболее современных моделях авто, система измерения температуры внешнего воздуха позволяет владельцу запускать автопрогрев двигателя в случае мороза.

Стоит отметить, что ранние модели Лада не снабжались подобными приборами. Со временем ситуация стала исправляться в определенно лучшую сторону. К примеру, ВАЗ 2110, ВАЗ 2112 обладают так называемыми маршрутными компьютерами, которые, может, и не столь информативны, как приборы более современных авто типа Самара-2, но также могли показывать уровень нагрева воздуха вне салона автомобиля.

Чем хорош ВАЗ 2110? ДТВВ можно установить на него самостоятельно. Нужно учитывать, что он должен располагаться так, чтобы на него не попадала вода и прямые солнечные лучи. Также стоит его монтировать подальше от горячих деталей авто, дабы избежать нагрева, который может быть причиной неверных показаний.

Лучшим выбором будет место, которое отведено производителем под детектор. Либо — место недалеко от буксировочного участка под бампером

Важно устанавливать прибор под передним, так как под задним бампером из-за теплого воздуха от мотора, показания могут искажаться. Не сильно, но нужной точности не будет

Располагается он в передней части транспортного средства — между бампером и радиатором.

Как и любой другой датчик в отечественных авто, данный можно поменять своими силами, главное ознакомиться с инструкцией и ТБ и строго им следовать. Можно, конечно, отогнать машину на СТО и доверить ее профессионалам, но если вы обладаете некоторыми навыками, проще и дешевле будет поменять прибор собственноручно.

Стоит отметить, что ремонту ДТВВ не подлежит — только замене, но это не так страшно, благо стоимость запчасти весьма невелика.

Датчик воздуха ВАЗ-2114

Современные требования экологии к двигателям внутреннего сгорания – повышены. Именно поэтому на всех режимах его работы должно поддерживаться установленное соотношение воздуха к топливу в воздушно-топливной смеси.

Только при соблюдении этих условий, каталитический нейтрализатор будет полностью удалять вредные вещества находящиеся в отработанных газах.

Для поддержки стехиометрического соотношения различных компонентов, находящихся в топливно – воздушной смеси, необходима достоверно точная информация о количестве расходуемого воздуха.

Датчик расхода воздуха установленный на ВАЗ-2114 предназначен для сбора данных расхода воздуха. Мера расхода всасываемого воздуха может считаться как в объемах, так и в массе.

На сегодняшний день существует два типа датчика расхода воздуха. тепловой и механический.

При механическом способе производится измерение поступающего воздуха, который находится в пропорциональной зависимости от перемещения заслонки. Основа теплового способа – измерение массы поступающего воздуха, которая напрямую зависит от температуры у чувствительного элемента на данный период времени. Датчик расхода воздуха на автомобиле устанавливается между дроссельной заслонкой и воздушным фильтром во впускной системе.

Проверка работоспособности датчика

Проводить работы по проверке измерителя следует на холодной машине. ДТОЖ передает информацию об уровне температуры охлаждающей жидкости для ЭБУ. Если она слишком высокая блок включает вентилятор, который будет гонять потоки воздуха.

Проверить устройство на ВАЗ 2114 можно двумя способами. Рассмотрим каждый из них.

Первый способ:

Чтобы воспользоваться вторым способом, прибор нужно сначала снять.

Для этого необходимо выполнить следующие действия:

Чтобы добраться до , нужно снять фильтр для воздуха.
Отсоединяем отрицательную клемму от АКБ.
На следующем шаге нужно слить охлаждающую жидкость из радиатора.
Отключив проводку от устройства, можно его выкручивать. Если не удалось выкрутить руками, можно воспользоваться ключом на «19», чтобы ослабить затяжку.

Проверка на работоспособность состоит из следующих шагов:

Для проверки необходим мультиметр. Прибор нужно поставить в режим омметра.
Далее понадобится термометр с делениями более 100 градусов и термоустойчивая емкость.
Теперь присоединяем щупы мультиметра к выводу измерителя и корпусу.
Далее нужно нагревать жидкость и снимать показания омметра и градусника.

Таблица показаний для исправного прибора:

Температура, градусы	Сопротивление, Ом
20	3520
40	1459
60	667
80	332
100	177

Как самостоятельно подключить датчик температуры воздуха

Сам механизм имеет два контакта, один из которых необходимо подключить к «массе» автомобиля, а второй к ЭБУ. Но, перед началом проведения всех работ необходимо убедиться в том, что бортовой компьютер поддерживает совместную работу с конкретным типом датчика. Информацию можно посмотреть в документации.

Что касается самой установки, то здесь нет никаких сложностей. Необходимо всего следовать инструкции по подключению ДТНВ. После подключения датчика следует убедиться в том, что на дисплее панели приборов отображается корректная температура.

Если же по-прежнему высвечивается неправильный показатель температуры наружного воздуха, следует «перезапустить» бортовой компьютер. Стоит всего лишь снять плюсовую клемму на 5-10 минут, после чего обратно подсоединиться. После проделанной операции ДТНВ должен начать показывать соответствующую действительности температуру окружающей среды.

Не секрет, что в век современных технологий большая часть машин устроена таким образом, что имеет массу разнообразных приборов. ВАЗ 2114 не исключение. Пусть машина и не современная, но температурный датчик она все же имеет.

Заключение

В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.
