Всегда ли нужна замена
Информация, передаваемая датчиком скорости на ЭБУ очень важная, именно от неё зависят показания приборов, о которых шла речь выше. Также данная информация влияет на качество топливной смеси, которая подаётся в цилиндры, частоту оборотов при холостых оборотах, устойчивость работы двигателя и количество израсходованного топлива.
При неисправности датчика электронный блок не в состоянии будет определить, находится автомобиль в движении, или стоит. При этом отмечаются плавающие обороты, мотор начинает глохнуть, а расход топлива станет намного больше.
Проведение проверки ДС доступно каждому автолюбителю. Чтобы найти неисправность, необходимо знать, где именно он располагается в ВАЗ-2110. Датчик размещён в моторном отсеке под капотом, в моторном отсеке. Рядом находится выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен в верхней части коробки передач, полностью виден и доступен из подкапотного пространства).
Провода трутся о коллектор, и это может вызвать их повреждения. Иногда достаточным бывает изолировать их и расположить так, чтобы контакта с коллектором не было. Не стоит забывать и об обрыве тросика, способного стать причиной поломки. Если и эта проблема отсутствует, значит, искать её нужно в самом датчике либо же в его приводе.
Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливается работоспособность спидометра.
Расположение датчика
Расположение датчика скорости

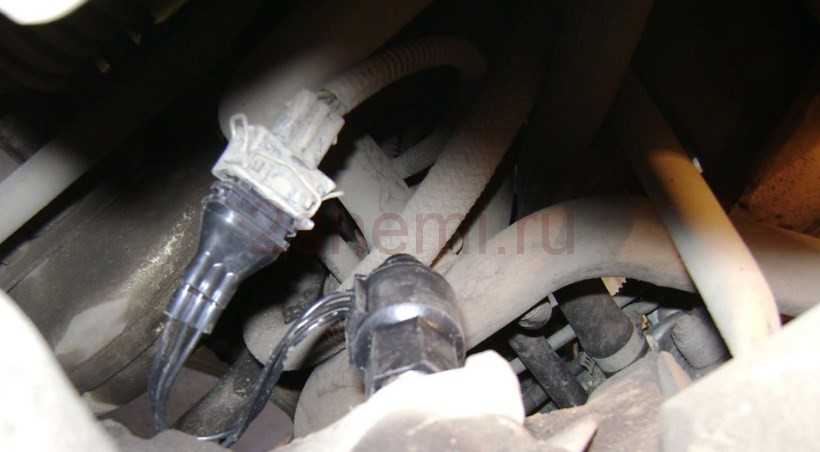

Самостоятельно найти это устройство в ВАЗ 2114 совершенно несложно: оно находится на коробке передач. Для этого необходимо открыть капот на машине и найти провод, что ведет к этой самой коробке. Этот провод ведет также и к измерителю скорости.
Бывает так, что причина поломки кроется в незакрепленных или плохо зафиксированных проводках, поэтому перед тем, как будет происходить замена, необходимо это проверить. Для этого вам понадобятся следующие инструменты:
- Отвертка (плоская и крестовая).
- Обыкновенные плоскогубцы.
Если провода в порядке, то причина кроется в поломке самого датчика.
Предназначение и принцип действия датчик скорости
Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.
За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.
Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.
Основные неисправности
Среди явных неисправностей датчика скорости на ВАЗ-2112 можно выделить явные:
- Неверные и непостоянные показания на спидометре или одометре.
- Нестабильная работа двигателя на холостых оборотах.
- Ошибки на бортовом компьютере (Р0500 и Р0503).
Диагностика датчика скорости
Провести диагностику устройства с механическим приводом не составит большого труда. Достаточно подключить провод питания к вытащенному датчику и провернуть его шестерёнку. Если датчик исправен, то на спидометре стрелка изменит своё положение.
Провести диагностику электронного аналога также не будет сложно. Достаточно лишь прикоснуться одним металлическим концом на средний контакт разъёма, а другим о корпус двигателя. При исправном датчике стрелка начнёт шевелиться.
Неисправности датчика скорости
Признаками неисправности датчика могут быть:
- нестабильная работа и неверные показания спидометра, одометра;
- прекращение стабильной работы двигателя на холостом ходу;
- выдаваемые компьютером ошибки (Р0500 – отсутствует сигнал датчика, Р0503 – прерывающийся сигнал датчика).
Перечисленные проблемы могут являться следствием:
- нарушением контакта в разъеме датчика из-за его загрязнения;
- нарушения целостности проводки от датчика к ЭБУ;
- механическая поломка привода ДС (у старых моделей ВАЗ 2110).
Нужно ли менять
От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.
Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.
Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.
Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).
Замена датчика массового расхода воздуха
На ВАЗ 2110,
2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и
идет во впускной коллектор.
- Ослабьте
хомут крепления гофрированного патрубка к датчику ДМРВ.
Снимите
патрубок с датчика и отодвиньте его в сторону.
Нажмите на
фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде
кнопки.
Открутите
два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты
расположены по диагонали. Болты под головку на десять.
После того
как открутили крепящие болты снимите датчик.

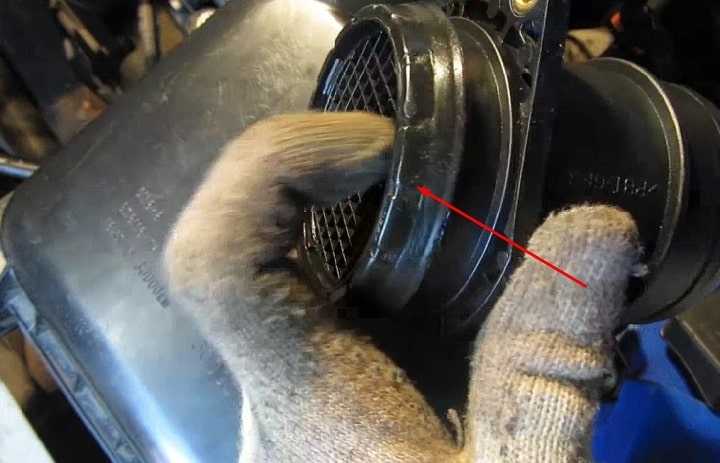

После
демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если
резинка повреждена, то ее нужно обязательно заменить. Можно поставить рабочий
датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты
будут плавать, так как будет подсос воздуха.
Установка
датчика осуществляется в обратном порядке.
Наглядно
процесс замены ДМРВ ВАЗ 2110, 2111, 2112 в этом видео:
Неисправности
Признаками сломанного ДС являются:
- неправильные показания спидометра (хаотичное движение стрелки);
- проблемы в работе мотора на холостом ходу;
- сообщение об ошибке (код 0500, 0501);
- «плавающие» обороты;
- «провалы» при разгоне;
- увеличенный расход топлива.
К неисправностям ДС относятся:
- отсутствие контакта в разъеме;
- обрыв электропроводки датчика;
- поломка механического привода датчика;
- выход из строя чувствительного элемента (для электронных ДС).
Проверив контакты и проводку, и убедившись, что с ними все в порядке, необходимо извлечь датчик с посадочного места, и заменить его на новый. Если датчик не заменить, ЭБУ «заставит» работать двигатель в аварийном режиме, что приведет к увеличенному расходу топлива, а также износу других элементов топливной системы.
Сам датчик скорости стоит недорого: механические версии – 300-500 рублей. Работа по его замене на станции техобслуживания обойдется примерно в 200-300 рублей.
Однако за работу переплачивать необязательно. Датчик скорости можно свободно заменить самостоятельно за 15-20 минут.

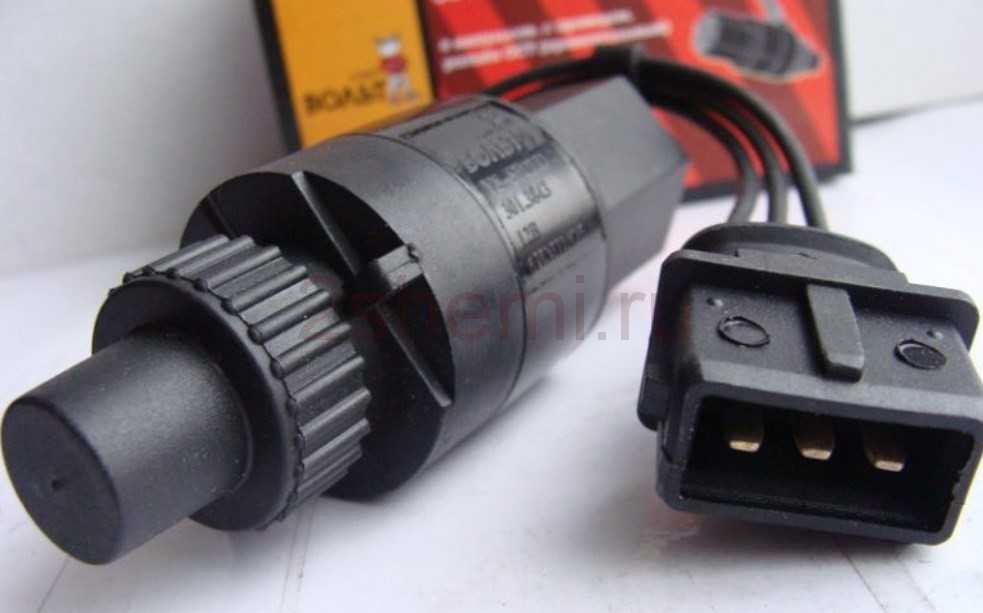

При покупке ДС необходимо обратить внимание на его изготовителя и на материал изготовления штока. Шток, изготовленный из пластика, может выйти из строя уже через несколько дней
Кстати, если шток распадется, придется разбирать КПП.
Замена датчика скорости авто
Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.
Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.
Замена датчика скорости ВАЗ: пошаговая инструкция:
- Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
- Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
- Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
- Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
- Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
- Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.
Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал
