Замена датчика скорости ваз 2108 своими руками. чиню сам! ремонт авто своими руками!

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
Холостой ход ведет себя нестабильно;
Растет расход бензина;
Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Поиск неисправности

Сначала требуется открутить гибкий вал от коробки переключения передач автомобиля. Это делается обычными пассатижами. Открутите гайку на тросу, а также открутите вал от коробки переключения передач ВАЗ 21099. Далее покрутите вал, лучше это делать дрелью, зажав трос в патроне одновременно включив дрель, поскольку данный способ гораздо удобнее. В случае отклонения стрелки, спидометр исправен.
В случае, если спидометр работает, то внимательно осмотрите привода вала. Они могут потерять своё заводское сечение из-за чего вал будет проскальзывать, а стрелка спидометра ВАЗ 21099 дергаться. В случае исправного наконечника вала, замените сам вал.
Если на автомобиле установлен электронный спидометр, тогда осмотрите проводку. Довольно часто она перетирается. А провода, находящиеся около выпускного коллектора, подвергаются температуре, в результате изоляция плавится и происходит замыкание.
Износ троса спидометра. Со временем, он может приобрести заусенцы, дать трещину и вовсе порваться.

Возможны также данные варианты: изношенность шестеренок спидометра, изменение формы стрелочки скорости.

Также из строя мог выйти датчик скорости. Существует три основных способа проверки прибора:

Первый способ проверки

демонтируйте датчик;
используя мультиметр, найдите контакт, создающий импульсы;
к оси датчика скоростей присоедините трубку и вращайте ее;
во время вращения проверяйте изменение напряжение, подающиеся на датчик скорости;
скорость вращения трубки должна быть пропорциональна частоте возникновения импульсов и напряжению, подающемуся на датчик скорости.

Второй способ проверки

при помощи домкрата поднимите одно колесо в арке автомобиля;
подключите мультиметр к датчику скорости, как сказано в первом способе;
крутите вывешенное колесо машины;
если во время вращения колеса импульсы учащаются и растет напряжение, то датчик исправен.

Третий способ проверки

возьмите контрольную лампу или обычную лампочку, рассчитанную на 12 вольт (можно взять лампу от ВАЗ 21099, находящуюся в поворотнике);
выньте импульсный провод и присоедините его к лампочке;
вывесьте одно переднее колесо в арке при помощи домкрата, как во втором способе;
вращайте колесо автомобиля;
в случае, если на контрольной лампе появится минус или если обычная лампа напряжением в 12 вольт начнет мигать, то датчик в рабочем состоянии.

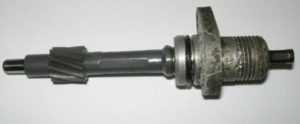

Если в результате проверки датчик скорости оказался исправным, то проверьте привод датчика скорости. Чтобы это сделать, нужно вывесить переднее колесо в арке, найти привод датчика скорости. Крутите колесо автомобиля и проверяйте стабильность вращения привода.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Ремонт Ваз 2108 2109 21099

Воскресенье, Август 14th, 2016

Карбюраторные модели Ваз 2108 2109 21099 имеют механическую связь между коробкой передач и спидометром: тросик. При движении автомобиля вращается тросик и крутит шестерню в спидометре, от чего стрелка спидометра отклоняется и показывает скорость движения. Инжекторные модели имеют электронный датчик скорости, принцип работы которого основан на эффекте Холла. Устанавливается электронный датчик на том же самом месте, что и старый механический тросик. Датчик также имеет валик, который вставляется в коробку передач и при вращении крутит барабанчик датчика Холла. Датчик скорости подключен к электронному блоку управления двигателем. При вращении приводной части датчика он начинает посылать импульсы на блок управления. Чем больше частота импульсов — тем больше скорость движения автомобиля, чем меньше частота подаваемых импульсов, тем меньше скорость движения. При движении со скоростью 1 м/с датчик отправляет 6 импульсов в секунду. При движении со скоростью 10 м/с датчик отправляет 60 импульсов в секунду, ЭБУ обрабатывает эти импульсы, пересчитывает их в км/ч и отображает на спидометре.

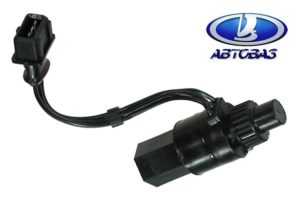

датчик скорости Ваз 2109

Естественно если на Ваз 2108 2109 21099 установлена нештатная резина, то скорость будет отображаться некорректно. Например, если установлена резина R14, то спидометр будет занижать показания. Если же наоборот, установлена низко профильная резина R13, то спидометр будет показывать скорость выше, чем она есть на самом деле. В прошивке контроллера есть специальные коэффициенты пересчета, которые надо менять при установке нестандартных колес. На Ваз 2108 2109 21099 устанавливались три варианта датчика скорости: — GM, американского стандарта с круглым разъемом и артикулом 311.3843. — С плоским разъемом и пластмассовым валиком. Из-за пластмассового валика данный датчик ненадежен. — С плоским разъемом и металлическим валиком, артикул 344.3843. Данный датчик надежен и лучше брать его. Также еще есть нюанс с числом импульсов на оборот, девятошные датчики имею 6 импульсов на оборот, но в продаже можно встретить датчики с маркировкой 10 импульсов на оборот. Если датчик скорости выходит из строя. то должна загораться лампочка CHECK. Но это не всегда происходит, дело в том что контроллеру тяжело произвести диагностику датчика скорости, так как непонятно едет машина или стоит. Только на мощных режимах, при большом расходе воздуха от ДМРВ и по расходу топлива контроллер может определить неисправный датчик. Стоимость датчика скорости для девятого семейства составляет 300-400 рублей.

Замена датчика скорости

Датчик скорости не подвергается ремонту, поэтому возможна только его замена:

Используйте два гаечных ключа на 21 и на 10.
Отключите аккумулятор автомобиля, для того чтобы отключить датчик скорости от электричества.
Отключите разъем, который относится к датчику скорости.
Выкрутите сам датчик. Учтите, что шток может сломаться. Из-за этого тогда придется выкручивать еще и привод прибора.
Соблюдайте аккуратность при снятии привода, поскольку есть вероятность того, что сломанный шток попадет в коробку переключения передач.
Поменяйте датчик скорости и, если привод находится в неисправном состоянии, то и его тоже.
Шток привода нужно устанавливать во втулку датчика скорости. Резиновое кольцо уплотнения в обязательном порядке нужно обработать маслом.

После завершения работы нужно убрать ошибку из бортового компьютера автомобиля, выдававшеюся блоком управления. Иначе система ВАЗ 21099 будет воспринимать новый датчик, как неисправный.

Отечественные автомобили, как всем известно, не славятся своей надежностью. Но на счастье владельцев автомобилей семейства «Спутник» все проблемы, которые возникают с агрегатами, уже давно изучены, и каждый автовладелец может справиться с ними самостоятельно. Замена гибкого вала, датчика скорости или его привода не представляют больших трудностей на ВАЗ 21099 для любого автолюбителя.

Инструкция по замене своими руками

Если диагностика показала, что ДТОЖ — работоспособен, а признаки неисправности все равно проявляются, то, как мы уже сказали — проверяйте качество подключения регулятора и проводку. Если же в результате проверки выяснилось, что устройство неработоспособно, то потребуется замена датчика температуры охлаждающей жидкости. Сама процедура замены не особо сложная, с ней вполне сможет справиться даже начинающий автолюбитель.

Как известно, автомобили Лада Приора поступают в продажу в нескольких модификациях — с двигателем 8 либо 16 клапанов. Поэтому некоторые автовладельцы могут подумать, что процедура замены в обоих случаях будет выглядеть по-разному. Но мы сразу хотим развеять сомнения — все будет выглядеть практически идентично — корпус термостата расположен в одном месте на обеих версиях двигателя. Единственная разница заключается в том, что заранее потребуется произвести демонтаж магистрали, которая соединяет воздушный фильтрующий элемент с дросселем.

Итак, как выполнить замену устройства своими руками:

Для начала откройте капот вашего транспортного средства и обесточьте бортовую сеть, для этого необходимо будет демонтировать кабель от отрицательной клеммы АКБ. Из радиатора можно слить небольшой объем антифриза, чтобы расходный материал не стал выходить при демонтаже ДТОЖ.

Сделав это, вам необходимо получить доступ к ДТОЖ. Если вам мешает патрубок между дроссельным узлом и воздушным фильтром, то его необходимо будет демонтировать. Для этого отсоедините хомуты, которые фиксируются с помощью болтиков, открутите их крестообразной отверткой.

Далее, отключите фишку от выхода ДТОЖ, для этого потребуется заранее отсоединить крепление.

После этих действий вам потребуется головка на удлинителе с воротком

Используя этот инструмент, выкрутите сам регулятор, более подробно этот этап указан на фото.

После того, как регулятор будет откручен, его необходимо осторожно извлечь из посадочного места.

Затем осуществляется монтаж нового регулятора. Для того, чтобы его фиксация была более надежной в месте посадки, вам потребуется специальный химический состав, который так и называется — фиксатор резьбы

Приобрести его можно в любом автомобильном магазине. С помощью этого вещества обрабатывается резьба регулятора, после чего устройство закручивается в место монтажа. К нему подключается разъем с проводами, затем на место подключается отрицательная клемма АКБ, не забудьте добавить антифриз в систему. После проведения ремонта необходимо проверить работоспособность регулятора.

Выбор датчика фаз для Калины

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Сегодняшние автомобили имеют большое количество датчиков, к примеру: ДПДЗ, ДТОЖ, датчик скорости, кислородный датчик, ДДМ и некоторые другие. У них разное функциональное назначение, но работоспособность каждого сказывается на качестве работы автомобильного средства. Самое большое влияние на двигатель может оказать датчик положения коленчатого вала (ДПКВ): его неисправность может привести к остановке двигателя.

Задача ДПКВ — синхронизировать работу топливной системы и системы зажигания двигателя. При каких-либо поломках этого датчика будет нарушен баланс, собьются все системы. Итогом этого станет прекращение подачи топлива и искр на свечи.

Если обращаться к теории, то в блок управления сведения о положении коленчатого вала, частоте его вращения через магнитные импульсы поступают именно от ДКПВ. Качество информации зависит от модели установленного датчика.

Если возникают какие-то сомнения в качестве работы датчика положения коленвала ВАЗ 2110, лучше его проверить. Эту задачу упрощает тот момент, что для проверки необходима только отвертка и мультиметр.

Алгоритм проверки ДПКВ

Установить датчик в таком положении, при котором максимальное значение равняется 200 мВ.
Подключить к мультиметру выводы с датчика.
Пронести отвертку на минимальном расстоянии от сердечника датчика коленчатого вала. В это время на мультиметре должны отразиться скачки напряжения. Если этого не происходит, то ДКПВ неисправен, нужно срочно его заменить. Может быть и такое, что датчик рабочий, но присутствуют какие-либо показатели его неверной работы. В этом случае стоит искать какую-то другую причину неисправности.

Проверка датчика скорости ВАЗ, для чего нужен и как устроен

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Датчик скорости ВАЗ 2114, как и на всех остальных автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калине, Приоре, стоит на коробке передач, а точнее, на механизме привода спидометра. Чтобы его обнаружить, нужно залезть под капот, желательно снять адсорбер, чтобы открыть себе пространство (можно обойтись и без снятия, но добраться до датчика скорости будет сложнее). Со стороны правого внутреннего ШРУСа нужно найти провод, который идет к КПП, он-то и подключается в разъем датчика скорости.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
Неисправный холостой ход.
Последнее время вы наблюдаете повышенный расход бензина.
По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.
