Снятие датчика скорости автомобиля ваз-2107-20

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
2. Неустойчивый контакт разъема изделия и обрыв проводки.
3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости — спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса — заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика. 2. Увеличенные обороты троса.

Проверка прибора на исправность:

1. Вывешиваем на домкрат переднее колесо транспортного средства.
2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
4. Снимаем прибор с посадочного места.
5. Подсоединяем прибор для измерения напряжения к выводным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Модификации ВАЗ 2106

• ВАЗ-21060 -рабочий объём 1600 куб.см
• ВАЗ-2106 «Турист» — пикап со встроенной в кузов палаткой, сделан по заказу технической дирекции.

• ВАЗ-21061 — Двигатель ВАЗ-2103, рабочий объём 1500 см?
• ВАЗ-21062 — Экспортный вариант ВАЗ-2106 с правым расположением рулевого колеса.
• ВАЗ-21063 — рабочий объём 1300 куб.см (от ВАЗ 21011(модификация ВАЗ 2101)) карбюратор «Озон» 2105-1107010-20
• ВАЗ-21064 — Модель ВАЗ-21064 представляет собой экспортную модификацию ВАЗ-21061.
• ВАЗ-21065 — Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «SOLEX—21053», электростеклоподъемники передних дверей,травмобезопасное рулевое колесо, иная обивка салона, иные сиденья с подголовниками.
• ВАЗ-21065-01 — Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор Солекс 21053, электростеклоподъемники передних дверей
• ВАЗ-21066 — Экспортный вариант ВАЗ-21063 с правым расположением рулевого колеса.
• ВАЗ-21067 — Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3, который является модификацией двигателя ВАЗ-2106 с системой впрыска топлива и каталитическим нейтрализатором, выполняющим нормы токсичности Евро 2

На ижевских автомобилях модели ВАЗ-21067 нет трамблера, механического бензонасоса с рычажком ручной подкачки и карбюратора. Компоненты системы питания для инжекторной «шестерки» позаимствованы у переднеприводных вазовских машин. Блок управления – «Январь 5.1», только со своими калибровками. Воздушный и топливный фильтры, модуль зажигания тоже унифицированы. Ресивер – от впрыскового «нивовского» мотора. Датчик скорости установлен на коробке передач в месте присоединения троса спидометра, а последний подключен через переходник – так же, как на «Ниве» ВАЗ-21214. Нейтрализатор в системе выпуска и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по испарениям топлива. Октановое число применяемого бензина не изменилось – АИ-92, ведь степень сжатия двигателя осталась прежней.

• ВАЗ-21067-20 — экспериментальный, с инжекторным двигателем 2106, рабочий объём 1600 куб. см, 2005 год, левый руль
• ВАЗ-21068 — был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.
• ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ — 411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ — 413 мощностью 140 л.с. а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415. Автомобили изготавливались по заказу спецслужб.

Книга по ремонту электрооборудования автомобилей ваз 2106, 21061, 21063, 21065 построена интересным образом, и каждая страница из книги по ремонту автомобилей своими руками представляет собой функциональный участок от системы автомобиля по электрооборудованию. По четным страницам книги по ремонту автомобильной электроники своими руками расположены электрические схемы соединений с краткими обозначениями, а с нечетных страниц расположена рентген схема указанного участка ранее, в котором показывается место расположения узлов и агрегатов. Также в книги по ремонту электрооборудованию автомобиля ВАЗ 2106 указаны возможные причины неисправностей и методы их устранения .

Год выпуска. 1994

Автор. Бессонов С. Г. Калинин М. И.

Одним из элементов системы подачи топлива инжекторных двигателей является датчик скорости (ДС).

Его роль заключается в определении скорости вращения передних колес автомобиля и передачи этой информации на электронный блок управления (ЭБУ).

На основании полученной от датчика информации контроллер перерабатывает ее и отправляет на приборную панель, а также определяет нужные пропорции топлива и воздуха для горючей смеси, подаваемой в цилиндры двигателя.

В автомобилях Лада Калина ДС имеет конструкцию, состоящую из пластикового корпуса цилиндрической формы и электронного чувствительного элемента.

Датчик установлен в верхней части коробки передач.

Установка тросика спидометра ВАЗ 2107

Перед установкой нового тросика его необходимо вытащить из оболочки, смазать смазкой “Литол” и вставить на место.

Далее необходимо привязать направляющую проволоку к гайке крепления тросика к спидометру и протянуть его снизу машины внутрь салона.

Дальнейшие действия производятся в порядке, обратном снятию тросика спидометра.

После установки тросика необходимо вставить резиновый защитный чехол, находящийся на оплетке. в отверстие в кузове машины. через которое тросик проходит в салон.

На этом ремонт спидометра ВАЗ 2107 завершен

Спидометр ВАЗ 2106

Спидометр на любом автомобиле — это прибор, который служит для определения текущей скорости движения. К тому же для удобства водителя устройство заодно фиксирует весь пробег машины с момента выпуска с конвейера и указывает пробег за последние сутки.

Основные характеристики спидометра на «шестёрке»:

• показания от 0 до 180 км/ч;
• измеряемая скорость движения — от 20 до 160 км/ч;
• передаточное отношение — 1:1000.

Это устройство изготавливается в корпусе: так удобнее всего монтировать спидометр на панель приборов ВАЗ 2106 и при необходимости снимать его.

Устройство защищено прочным стеклом, чтобы исключмить риск повреждений

Какие бывают спидометры

С 1901 года прошло более ста лет. За это время изменились не только конструктивные особенности автомобилей, но и сами спидометры. Сегодня принято делить все автомобильные приборы для фиксации пробега и измерения скорости езды на два основных типа:

• механического действия;
• электронные.

Механические приборы на ВАЗ 2106 могут быть только барабанного типа. То есть индикатор наносится на специальный барабан, который вращается соответственно скорости вращения колёсной пары. То есть налицо механическая связь прибора со вторичным валом коробки переключения передач.

Количество пройденных километров отражается на цифрах барабана

В электронном спидометре такая связь отсутствует. Данные о текущей скорости движения поступают от датчика скорости, что считается более точным считыванием актуальной информации.

Для удобства считывания информации прибор оснащён цифровым экраном

Почему спидометр врёт

На самом деле даже самый современный автоспидометр может искажать реальные показатели скорости. В основном, проблемы связываются с калибровкой устройства или с разницей при работе разных валов во время манёвров.

Водителю необходимо знать, что главной причиной «обмана» спидометров на ВАЗ 2106 считается размер дисков и резины. Чем больше общий диаметр колеса на машине, тем большее расстояние «шестёрка» проходит за 1 оборот приводного вала. Соответственно, тем большее количество пробега покажет прибор.

Видео: врёт спидометр — разбираем, лечим

Показатели с завода несколько занижены, чтобы исключить риск повышения скорости

Признаки и причины неисправности

Выше уже указывались симптомы, свидетельствующие о необходимости проверки датчика скорости. Главные признаки неисправности — отсутствие показаний на спидометре, повышение «прожорливости» мотора, сбои в работе двигателя на ХХ, ухудшение динамики и т. д.

О поломке датчика может свидетельствовать остановка мотора при движении, выход из строя электроусилителя рулевого колеса или повышение чувствительности ДУТ (к примеру, для Лада Калина).

Распространенные причины выхода датчика из строя:

• нарушение целостности контактов;
• окисление в местах соединений;
• обрыв цепи;
• расплавление изоляции;
• износ тросика спидометра и т. Д;
• сильная вибрация устройства;
• попадание грязи;
• перепады температуры;
• Другие причины.

Если игнорировать проблемы, возникают сбои в работе мотора, повышается износ его элементов.

Как правило, причиной проблем являются загрязненные контакты, которые стоит почистить и обработать «Литолом».

При обрыве в электрической цепи повреждение нужно искать возле разъема подключения. В этом месте провода наиболее подвержены перегибу и поломке. Иногда изоляция повреждается в месте монтажа коллектора выпуска.

При действии высоких температур изоляция может повредиться, что приводит к замыканию проводов.

При длительной эксплуатации изнашивается тросик спидометра, на котором со временем появляются трещины и разрывы, что приводит к выходу из строя контроллера.

Не менее распространенная причина поломки датчика скорости — разрыв цепи, поэтому до замены устройства нужно убедиться в его исправности.

Для начала стоит отбросить питание и изучить контакты с позиции загрязнения. После зачистки поверхность обрабатывается смазкой Литол.

В процессе проверки нужно изменить сопротивление в заземляющей цепи, которое должно равняться одному Ому.

При анализе неисправности нужно учесть следующее:

1. Если контроллер исправен и шестеренка целая, возможно, на устройство не поступает питание или в сети имеется КЗ.
2. В показаниях на приборной панели участвует ЭБУ и ABS, поэтому нужно проверить целостность провода, идущего от спидометра до блока. Бывает, что и сама приборная панель выходит из строя.
3. На машинах с тросиковым приводом причина неисправности часто скрыта в старом масле на шестерни или изношенном квадрате на конце тросика.

Перед заменой датчика, убедитесь, в чем причина неисправности. Алгоритм действий такой:

• достать трос из коробки, прокрутить его и посмотреть на реакцию спидометра;
• проверить электрическую часть указателя скорости;
• если напряжение не поступает, нужно убедиться в целостности предохранителей;
• вынуть датчик скорости, установить тросик в КПИ и проехать небольшое расстояние (при отсутствии данных на спидометре можно говорить о поломке ДС).

Выяснение причины неисправности требует комплексного подхода, как и проверка датчика (о ней пойдет речь ниже).

Почему не горят фонари заднего хода

Причин, по которым могут не гореть лампы в фонарях заднего хода, несколько:

• Сгорел предохранитель, защищающий цепь питания ламп заднего хода. Поломка видна визуально, достаточно только вытащить предохранитель из блока.
• Перегорели лампы. Чтобы проверить работоспособность ламп, их следует поочередно извлечь из фонаря и убедиться в отсутствии обрыва спирали с помощью омметра (мультиметра) или прозвонки.
• Повреждена проводка. Проверить ее можно также при помощи мультиметра и прозвонки, однако найти обрыв будет намного сложнее.
• Плохой контакт проводов с выводами датчика заднего хода. Проверку нужно начинать с визуального осмотра и зачистки грязи и окислов. После можно использовать мультиметр, замеряя сопротивление цепи.
• Произошло замыкание проводов питания. Проверить отсутствие или наличие замыкания провода на массу можно прозвонкой или мультиметром.
• Сломан датчик заднего хода ВАЗ 2107. Проверить его можно прозвонкой или мультиметром. Визуально неисправность выражается в том, что фонари заднего хода или не включаются вообще, или постоянно горят.

Назначение и расположение

Как мы уже отмечали выше, датчик определяет скорость движения транспортного средства и полученные данные передает на спидометр, где они и отражаются. Спидометры бывают стрелочные или жидкокристаллические.

Вал является основным элементом изделия. Он вращается и один раз за круг проходит возле специальной метки. В этот момент отправляется импульс, позволяющий определить число оборотов в минуту.

Число сигналов зависит от частоты вращения вала, величина которого согласована с трансмиссионными валами и диаметром колес. Благодаря этому, информация с датчика скорости преобразовывается и выдается на спидометр.

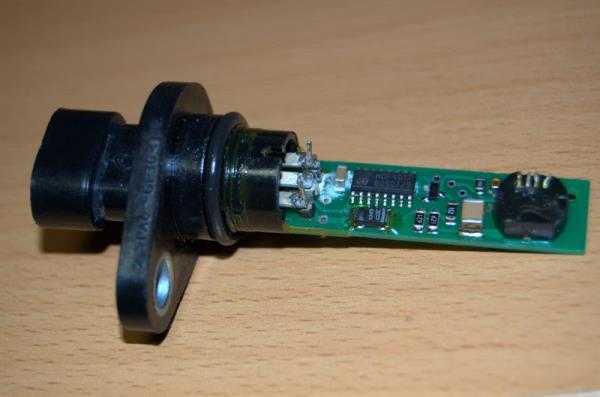

ДС состоит из трех элементов — привода спидометра, кожуха и контроллера, через который изделие подключается к электрической сети автомобиля. В зависимости от марки и модели авто внешний вид и его конструкция может меняться.

Отличается и расположение датчика скорости. Перед его проверкой нужно найти устройство.

Распространенные места для крепления — вторичный вал КПП или раздаточная коробка (для полноприводного авто).

В старых моделях использовался тросик, накручиваемый на привод спидометра. Сегодня его место занимает датчик скорости, подключаемый с помощью обычных проводов.

Принцип работы датчика скорости

В основе работы датчика скорости лежит эффект Холла. Импульсы с устройства направляются в ЭБУ автомобиля, где преобразуются в необходимые показания. Известно, что за один километр передается 6000 импульсов. Чем быстрее сигналы поступают к ЭБУ, тем выше скорость перемещения.

Электронный блок управления получает импульсы, обрабатывает их и выдает информацию на спидометр в понятном для человека виде. Для определения скорости в ЭБУ закладывается специальный алгоритм.

Как отмечалось, в основе работы датчика скорости лежит эффект Холла — физическое явление, подразумевающее появление напряжения при размещении проводника в магнитном поле.

В процессе езды на выходе изделия появляются сигналы прямоугольной или волнообразной формы напряжением от 1 до 5 Вольт.

Применение специальной схемы и программы позволяет рассчитывать текущую скорость машины и другие важные параметры — среднесуточный пробег, общее пройденное расстояние и прочие данные.

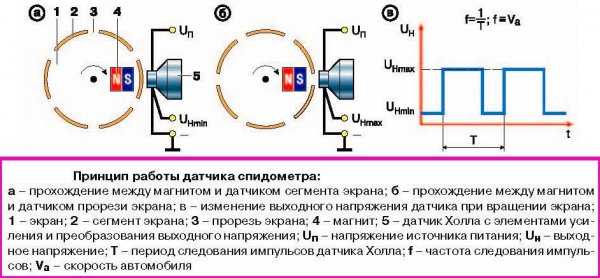

Для продвинутых ниже представлена принципиальная схема работы датчика скорости автомобиля.

Проверка

На машинах ВАЗ и ряде других авто установлен датчик скорости, работающий на эффекте Холла. Он выдает шесть импульсов за оборот. Но существуют и другие устройства — индуктивного или язычкового типа.

Наибольшего внимания заслуживает стандартный вариант контроллера, функционирующего на эффекте Холла.

Устройство имеет три контакта — импульсный, заземляющий и напряжения. При этом в распоряжении автовладельцев три метода проверки.

Первый вариант:

1. Снятие датчика скорости с машины.
2. Перевод мультиметра в позицию изменения напряжения (Вольт).
3. Определение назначения контактов (распиновка).
4. Поиск вывода, на который поступает импульсный сигнал.
5. Подключение к этому выводу «плюса» мультиметра. «Минус» подключается к земельному выводу (можно использовать корпус авто).
6. Вращение вала и контроль показаний вольтметра. Чем больше скорость прокручивания, тем выше уровень напряжения.

Чтобы упростить процесс вращения, на ось датчика скорости надевается небольшой кусок трубки (к примеру, виниловой изоляции).

Второй метод (подходит для датчиков, работающих на эффекте Холла) без съема:

1. Проверка, что контролер подключен.
2. Поднятие одного колеса машины. Цель — оторвать его от поверхности для удобного вращения.
3. Подготовка мультиметра — перевод шкалы на измерение напряжения.
4. Подсоединение щупов к контактам, таким же способом, как описано выше.
5. Вращение колеса, отсоединенного от поверхности, и оценка полученных результатов.

Уровень напряжения и частоты должны меняться. Это свидетельствует об исправности датчика скорости. Если показания остаются неизменными, устройство вышло из строя.

Третий метод – с контрольной лампой:

1. Подготовка контрольной лампы и включение зажигания.
2. Поднятие колеса авто для дальнейшего вращения.
3. Подсоединение одного провода к плюсу АКБ, а второго — к сигнальному контакту ДС;
4. Вращение колеса и наблюдение за лампочкой.

Если при вращении колеса заметно моргание лампы, это свидетельствует о исправности датчика скорости.

Четвертый способ – с контрольной лампой и снятием датчика скорости:

1. Снимите контролер со штатного места.

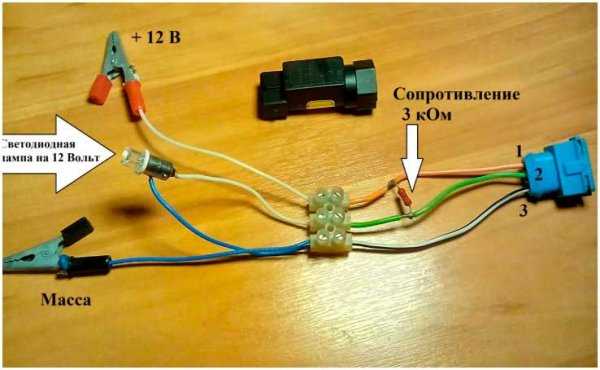

1. Соберите схему, показанную ниже.

1. Подключите провода к контактам, согласно распиновки ниже.

1. Подключаем одну клемму к массе, вторую к плюсу АКБ. Последнее может быть не только для автомобиля – можно использовать любой источник питания на 12 В.

1. Возьмите отрезок тормозной трубки и наденьте ее на шток датчика. Для удобства контроля за количества оборотов накрутите на трубку изоленту, как показано ниже.

1. Начинайте вращать шток с помощью трубки. Как правило, за один оборот лампочка должна замигать 6 раз, но все зависит от марки авто.

Инструкция по замене

Если неисправность подтвердилась, и нужно менять датчик, работа делается по такому алгоритму:

1. Выключение зажигания, открытие капота и отбрасывание клеммы от АКБ.
2. Поиск датчика скорости. Он может быть расположен в разных местах, все зависит от модели автомобиля. Эту информацию можно глянуть в сервисной книжке.
3. Очистка от загрязнений. Это необходимо, чтобы избежать попадания посторонних элементов в трансмиссию.
4. Отбрасывание питающего разъема и откручивание устройства. Если отсоединить контроллер не удается, стоит обработать место подключения с помощью WD-40. Не рекомендуется прикладывать чрезмерное усилие, ведь это может привести к нарушению целостности корпуса. После нанесения указанной жидкости требуется выждать какое-то время.
5. Снятие старого и установка нового датчика, подключение проводов.
6. Обнуление ошибок на ЭБУ (для моделей, в которых предусмотрен электронный блок). Если не сделать эту работу, на приборке будет гореть лампочка, а ЭБУ отправляет сигналы о поломке.

Замена датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
4. Совмещаем привод датчика скорости со штоком нового устройства.
5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП

Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Скоростной датчик авто работает по принципу, описанному механиком Холлом, путем создания сигналов

частот и импульсов, а также передачей их на контролер. Частота этого сигнала напрямую зависит от скорости, с которой движется автомобиль. Чем выше скорость, тем больше частота, в среднем, это 6004 импульсов на один км хода. Именно по промежуткам времени между сигналами проводится определение скорости движения. Для того, чтобы управлять двигателем на холостом ходу, специальный контролер использует сигнал, его может использовать также спидометр, который расположен на приборной панели.

Инструкции по заменен датчика скорости на портале atlib.ru:

• Замена датчика скорости ВАЗ 2110
• Замена датчика скорости на Калине

Порядок замены

1. Поставьте автомобиль на ровной площадке, зафиксируйте его при помощи стояночного тормоза.
2. Открыв капот, отключите питание бортовой цепи, сняв провод массы с клеммы аккумулятора.

3. Для удобства в работе снимите гофру воздуховода, ослабив хомут ее крепления к датчику массового расхода воздуха. Отодвиньте ее в сторону.

4. Отсоедините провода на датчике, вынув их из разъема.
5. Торцевым ключом или головкой на 10 отверните болт крепления корпуса датчика.
6. Поддев корпус шлицевой отверткой, извлеките датчик из коробки передач.
7. Установите на его место новый датчик.

8. Подключите разъем.

9. Установите гофру воздуховода.
10. Подключите питание.
