Как заменить датчик положения коленвала на Lada 2123: фото и видео

Как заменить датчик положения колевала на ВАЗ 2170-ВАЗ 2172?

Примечание! Новый датчик покупайте только после того как старый снимите, потому что обязательно на маркировку взглянуть нужно будет и сверяясь по ней, покупать уже новый датчик, не в коем случае не берите датчик от совершенно другого движка (ВАЗ 2114 например), они все разные, у них идёт разная длинна и кстати, учитывайте тот факт что новый датчик должен быть точно такой же длинны которой обладает у Вас и старый датчик и после установки, у кончика датчика и зубьев у маховика коленвала должно расстояние быть в пределах 1±0,2 мм (Вить если впритык датчик к зубьям встанет, то при запуски движка они его просто на просто размолотят, а если далеко, т.е., датчик короткий, то просто не будет сигнала и автомобиль так же не заведётся)!

1. Снимается датчик легко, точно так же и ставится, чтобы его снять достаточно будет просто колодку с проводами отсоединить от него (см. маленькое фото, там она за счёт фиксатора держится, его отогнуть придётся) и после этого выкрутить болт крепления (см. большое фото), когда операция будет проделана, выньте датчик и обязательно зачистите поверхность от пыли и грязи на которой стоит он сам и всё, можете устанавливать новый, либо же очищенный от пыли и грязи датчик, на своё законное место.

Дополнительный видео-ролик: Подробно посмотрите процесс замены датчика, на видео-ролике, потому что когда это видишь всё наглядно, гораздо лучше всё запоминается и появляется гарантия того, что работу Вы без ошибок произведёте.

В автомобилях нового поколения используется электронная система управления двигателем, основу которой составляет ЭБУ и датчики. В статье рассматривается два измерителя: датчик коленвала Приора и датчик распредвала. Дается их описание и инструкция по замене.

Датчик положения коленчатоко вала — ДПКВ

Задача этого датчика считывать обороты коленчатого вала двигателя и крутится ли он вообще. Пожалуй единственный из датчиков, который я рекомендую держать в аптечке машины (чтоб не потерялся) на запасе. Это единственный датчик без которого инжектор не заведется в принципе. Без остальных, движок будет чихать как больной, икать, пукать, мигать чек энжином…но тарахтеть. А значит плохо, но ехать. Без ДК не будет даже признаков жизни. Поэтому будем считать его, говоря медецинским языком — задающим сердечный ритм. Открою маленькую тайну, если вы куда нибудь уезжаете или оставляете машину в нехорошем месте, откройте капот и слегка отсоедените разъем ДК. Более эффективной противоугонки трудно придумать. Главное не забудьте об этом сами ))

Причины преждевременного износа ДПКВ

• длительная эксплуатация без проведения промежуточной профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

В Нива Шевроле стрелка спидометра приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Эти импульсы также контролирует электронный блок управления двигателем и, получая их, делает свои выводы о режиме работы мотора.

Признаки нерабочего спидометра довольно понятны — стрелка либо безбожно врёт, показывая 160 на скорости 20 км/ч, либо дёргается, либо падает замертво на нулевую отметку.

Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько:

1. Механические повреждения самого спидометра.
2. Отсутствие контакта в любом из клеммных соединений.
3. Обрыв или замыкание провода.
4. Выход из строя датчика скорости.
5. Сбой в работе ЭБУ.

Инструкция по замене регулятора

ДПРВ ремонту не подлежит, при его поломке его следует заменить. Для замены регулятора нужно собрать ключи из головки на «10» и удлинителей.

Процесс замены состоит из этапов:

1. Снимаем с аккумулятора отрицательную клемму.
2. Нажав на фиксатор, отсоединяем жгут проводов.
3. Выкручиваем два болта крепления.
4. Вынимаем поломанный датчик распредвала и устанавливаем на его место новый.
5. Выполняем обратные действия по сборке.

Датчики распредвала и коленвала несложно менять. Если знать, где они находятся и как крепятся, то замену может сделать любой автолюбитель. Таким образом, можно избавить себя от посещения автосервиса.

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

Датчики положения распределительного вала стали устанавливать на двигатели с разделенным (фазированным) впрыском топлива приблизительно с 2005 года.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

1. Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
2. Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Описание датчика распредвала

Датчик положения распредвала (ДПРВ) предназначен контролировать положение распредвала относительно коленвала, чтобы ЭБУ мог получить информацию о том, какой из цилиндров мотора находится в такте. На основании полученной информация синхронизируется работа топливных форсунок и подачи искры в камеру сгорания.

Распространенные неисправности и способы их устранения

Неисправность ДПРВ можно определить по следующим признакам:

1. При запуске двигателя стартер прокручивает маховик несколько секунд, Когда мотор начинает работать, на приборной панели появляется надпись «Check Engine». Это означает, что ЭБУ ждет информации от прибора.
2. Повышенный расход топлива.
3. Во время эксплуатации выскакивает ошибка при самодиагностике автомобиля.
4. Падает динамика двигателя.
5. Не запускается двигатель.
6. Повышается токсичность выхлопных газов.

Расположение ДПРВ на двигателе

Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.

Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.

Фаз

Датчик фаз Нива Шевроле  работает на принципе эффекта Холла. Работает он следующим образом,  на распредвале имеется специальный штифт и когда он проходит параллельно торцу датчика, датчик начинает передавать на имеющийся контроллер импульс напряжения который должен иметь такое же положение как и поршень первого цилиндра в положение сжатия. То есть он нужен для того чтобы впрыск топлива и порядок работы цилиндров  у двигателя соответствовал друг другу.

В случае выхода из строя он или его цепной контроллер записывает в свою память специальный код, и активирует сигнализатор. И чтобы его снять нужно:

• Отсоединить АКБ
• У двигателя снимаем декоративный кожух
• Отсоединяем от датчика колодку
• Отворачиваем болт который его  крепит к блоку цилиндров
• Вынимаем деталь из своего посадочного места
• Устанавливаем новый в обратном порядке

Рекомендации по уходу и обслуживанию контролера

• строго соблюдать регламент автопроизводителя;
• не нарушать сроки проведения технического осмотра, даже тогда, когда заводская гарантия истекла;
• покупать и устанавливать преимущественно оригинальные детали, каталожные артикулы которых соответствуют заводской маркировке;
• работы по установке проводите своими силами при наличии достаточного опыта, в противном случае воспользуйтесь услугами профессиональных мастерских;
• не практикуйте установку деталей, аксессуаров от других технических средств, даже если они имеют внешнее сходство. Не всегда гарантирована полноценная функциональность.

https://youtube.com/watch?v=zRlOqO1pK24

Средний ресурс эксплуатации ДПКВ 80000 км и более.

Как заменить датчик коленвала своими руками в Нива Шевроле

Чтобы произвести замену неисправного датчика, для начала стоит подготовить инструменты:

1. Гаечный ключ № 10.
2. Удлинитель для воротка.
3. Вороток и головка.
4. Ветхий материал.
5. Местное освещение (при необходимости).
6. Новый датчик.
7. Крестообразную отвертку.

Алгоритм проведения работ:

1. Установить авто на смотровую яму.
2. Зафиксировать движение колес противооткатными упорами.
3. Выжать тормоз для стоянки.
4. Вывернуть 6 болтов из днища авто, предназначенных для фиксации защиты металла поддона картера.
5. Поддеть колодку отверткой, снять и отвести в стороны.
6. С датчика выкрутить винт-фиксатор.
7. Извлечь контроллер.
8. Провести осмотр места для посадки, протереть, очистить от грязи.
9. Поменять на новый контроллер.
10. Собрать конструкцию.

Что собой представляет датчик

У цилиндрового блока в двигателе есть головка, содержащая 1-2 распределительных вала. Из дополнительного оснащения в этой части – специальные лопасти, основная функция которых – управление впускными, выпускными клапанами. Еще блок включает коленчатый вал, за счет которого начинает движение сам распредвал.

В этом процессе могут принимать участие три элемента:

1. Шестерни.
2. Ремень привода газораспределительного механизма.
3. Цепь ГРМ.

Принцип действия

Положение поворота распредвала по отношению к текущей позиции коленвала анализируется при работе ЭБУ двигателя. Это необходимо, чтобы определиться с рабочим цилиндром. За сообщение такой информации и отвечает датчик положения распредвала. Благодаря полученным данным корректируются параметры для дальнейшей работы форсунок, системы искрообразования.

Работоспособность датчика влияет несколько факторов:

• уровень вредных выбросов;
• эффективность работы мотора;
• экономия по расходам топлива.

В автомобилях в настоящее время присутствуют датчики двух разновидностей. Это датчики Холла, либо электромагнитные виды. Они отвечают за передачу сигнала к блоку ДВС.

При работе индуктивных датчиков вырабатывается сигнал переменного тока. Идентификация в этом случае упрощается, для нее достаточно двух проводов. В случае с датчиком Холла создание сигнала требует дополнительного питания. Поэтому чаще всего к устройству идет три провода

Это важно знать, когда идет замена датчика распредвала Нива Шевроле

Замена датчика положения РВ

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

1. При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
2. Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
3. В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
4. С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
5. После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
6. Установка нового датчика выполняется в обратной последовательности.
7. Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно

Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Заключение

Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры

Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.

Причины преждевременного износа

Возможные причины неисправности:

1. Технический элемент эксплуатировался продолжительное время и при этом не проводились профилактические мероприятия.
2. Заводской брак.
3. Механические повреждения.
4. Внутрь датчика попал песок, стружка или грязь.
5. Произошел обрыв между зубьями коленвала.
6. В ходе выполнения ремонта механизм был поврежден.
7. В бортовой цепи произошло короткое замыкание, и элемент под действием высокого напряжения перегорел.

Симптомы неисправностей могут появляться в результате иных неблагоприятных ситуаций, поэтому перед началом проведения разного рода манипуляций с ДПКВ рекомендуется устранить возможные неполадки. Сбои при работе могут отмечаться периодически. В таком случае становится необходимо выполнить диагностику авто.

Как самостоятельно заменить датчик коленвала Нива Шевроле

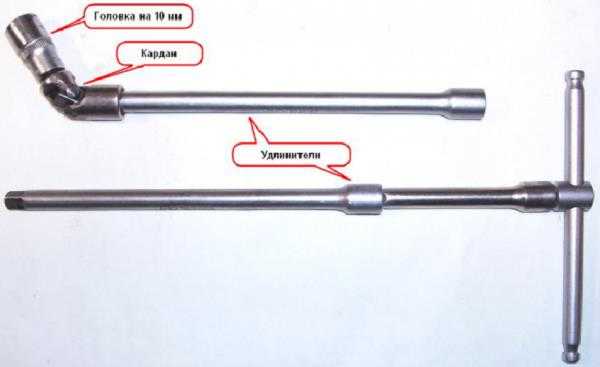

Необходимые материалы, инструменты:

• ключ на «10»;
• головка, вороток, удлинитель воротка;
• ветошь;
• дополнительное освещение по мере необходимости;
• новый ДПКВ;
• отвертка с крестообразным наконечником.

Регламент:

• помещаем машину на смотровой канал;
• фиксируем колеса противооткатными башмаками;
• выжимаем стояночный тормоз;
• из-под днища машины отвинчиваем шесть болтов – фиксаторов металлической защиты поддона картера;
• отверткой аккуратно поддеваем колодку с клеммами, снимаем, отводим в сторону;
• выкручиваем винт – фиксатор с датчика;
• извлекаем контролер;
• проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
• вставляем новый контролер;
• привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена. Детально с пошаговым руководством ознакомьтесь по видео.
