Порядок замены датчика коленвала на 16-ти клапанном двигателе
Если на вашем автомобиле присутствует хотя бы один из перечисленных признаков, следует снять этот датчик таким образом:
-
Первым делом выключаем зажигание и ищем датчик.
-
Затем отключаем от него колодку питания.
-
Далее берём ключ на «10» и откручиваем его с посадочного места.
-
Демонтируем датчик с места фиксации.
- Осматриваем датчик на наличие каких-либо повреждений и следов коррозии, и если такие обнаружены, то необходимо приобрести новое устройство.
- Установку нового или исправленного элемента проводим в аналогичном порядке снятию. Однако перед монтажом очистите посадочное место от пыли и грязи.
Покупайте новый датчик лишь после того, как старый проверен на работоспособность.
Где находится датчик коленвала в Гранте
Устройство располагается рядом с масляным фильтром в левой, задней части двигателя автомобиля. Если точнее, то на шкиве привода генератора.
Проверка работоспособности
Будьте уверены, что при поломке ДПКВ двигатель вашего автомобиля завести будет затруднительно. Изделие не имеет подвижных частей в своем составе, поэтому выявить причины неисправностей при беглом взгляде не представляется возможным.
Наиболее распространенные причины поломок:
- разрушение электропроводки в результате коррозии;
- обрыв, замыкание обмотки катушки ДПКВ.
Основные признаки неисправности:
- проблемы с запуском двигателя (в том числе и невозможность запуска);
- глохнущий мотор после достижения им рабочего нагрева;
- нестабильная работа ДВС, его детонация и снижение мощности.
Для того чтобы проверить датчик его необходимо демонтировать, подключить к его контактам щупы мультиметра и замерить уровень сопротивления. Какой щуп, к какому разъему подключать, принципиального значения не имеется. Перед подключением мультиметра к разъемам датчика, не забудьте переключить режим измерения прибора в положение «2К». Уровень сопротивления рабочего датчика должен соответствовать следующим интервалам: 550-750 Ом.
Существуют и другие способы диагностики. Например, проверка датчика, не снимая его с автомобиля. Для этого необходимо отключить контактную фишку от разъема ДПКВ и подключить мультиметр. После чего, нужно вращать шкив коленвала и при этом наблюдать за показаниями на дисплее измерительного устройства. Напряжение должно составлять 0,3 Вольта.
Замена датчика коленвала для Приоры
Если причиной проблем работы ДВС является сам датчик, его незамедлительно следует заменить.
Процесс несложный, а для его проведения понадобится только ключ или головка на «10».
Поэтапный процесс работ:
Как обычно, при работе с электропроводкой, с присоединенными к ней элементами, следует отсоединить минусовую клемму АКБ.
Область расположения устройства достаточно стесненная потому следует вооружиться удобным, компактным подручным инвентарем. Перед тем как демонтировать сам датчик, следует аккуратно выдернуть контактную колодку из его корпуса. Чтобы это сделать немного отогните пластиковый фиксатор от корпуса самого изделия и одновременно потяните фишку на себя.
Далее, возьмите головку и открутите болт крепления.
Приложите необходимое усилие, вытягивая деталь на себя. Извлеките устройство из посадочного гнезда. Если корпус не поддается (прикипел) аккуратно расшатайте его из стороны в сторону.
В случае обнаружения загрязнений посадочного места и его отверстия, произведите зачистку поверхности при помощи ветоши.
Обратная установка осуществляется способом аналогичным процессу снятия только в зеркальной последовательности.
https://youtube.com/watch?v=6HpugCoEckA
Причины поломки
Признаков поломки ДПКВ на Приоре не большое количество, но все же они есть. Поломка может быть вызвана следующими факторами:
- Механическое воздействие;
- Старение датчика;
- Выход из строя чувствительного элемента;
- Неисправность электропроводки;
Рассмотрим подробнее каждый из факторов.
- Механическое воздействие. При механическом воздействии, таком как ремонт или другие причины, по которым на датчик может оказываться механическое давление или удар, корпус датчика может быть повреждён вследствие чего чувствительный элемент может выйти из строя или давать неправильные показания.
- Старение может быть вызвано так же повреждением или коррозией самого датчика или же его чувствительного элемента, что в следствие приведет к неправильным показаниям.
- Выход из строя чувствительно элемента датчика, полностью останавливает ДВС и приводит к невозможности запуска двигателя.
- Проводка, как описывалась выше, должна быть экранирована и надежна зафиксирована в разъеме датчика. Случается, что именно провод ДПКВ получает повреждения, из-за близко расположенного выпускного коллектора, что сказывается на работе ДВС.
Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112
Блок ЭБУ должен контролировать множество параметров сразу
Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя
Датчики, подключаемые к ЭБУ
Перечислим все элементы по одному:
- 15 – ДТОЖ. Резистор, вкручиваемый в корпус термостата. Определяется температура тосола;
- 17 – ДПРВ, он же ДФ (датчик фаз). Принцип работы – эффект Холла. Контролируется положение распредвала. О его проверке здесь.;
- 20 – ДПДЗ. Резистор, закреплённый на дроссельном узле 19. Измеряется угол отклонения дроссельной заслонки;
- 21 – ДМРВ. Датчик, соединённый с корпусом фильтра. Контролирует расход воздуха, основные признаки его неисправности рассмотрены здесь;
- 22 – РХХ. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода. О его проверке и даигностике здесь. О замене РХХ здесь.;
- 24 – лямбда-зонд или датчик кислорода (см. выше);
- 25 – датчик скорости. Закреплён в прорези КПП. Принцип работы – эффект Холла;
- 26 – ДПКВ. Электромагнитный датчик. Контролируется положение коленвала;
- 27 – ДД (датчик детонации). Пьезоэлемент, закреплённый на внешней стенке блока цилиндров.
Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).
Каждый элемент легко будет найти под капотом
Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).
Где какой датчик находится — подкапотная схема
Посмотрим на ещё одну картинку.
Подкапотное пространство и мотор 21124
Важно понять, где находятся следующие элементы:
- ДПКВ;
- Лямбда-зонд;
- Датчик скорости;
- РХХ;
- ДПДЗ;
- ДМРВ;
- ДТОЖ.
Местоположение датчика фаз указано в предыдущей главе.
Распространенные неисправности датчика коленвала Приоры
Неисправности ДК могут быть вызваны:
- внешними механическими повреждениями;
- поломкой чувствительного элемента (полупроводника);
- проблемой с электропроводкой.
В первом случае повреждения могут появляться в результате непрофессиональных технических работ, банального повреждения корпуса датчика.
Во второй ситуации происходят нарушения внутренних элементов ДПКВ. Например, обрыв проводов обмотки, замыкания индуктивной катушки, неисправность усилителя-компаратора в результате перепадов напряжения в бортовой сети автомобиля.
Третий распространенный случай характеризуется различными обрывами проводки, которая передает сигналы с ДК к электронному блоку управления. В результате воздействия высоких температур и агрессивной среды, диагностируются случаи окисления контактной фишки устройства.
Признаки неисправности
В независимости, какой датчик коленвала приора (16 клапанов или
установлен, понять причины в нарушении работы двигателя автомобиля возможно по следующим признакам:
- После начала движения автомобиля, через некоторое время начинаются подергивания, проседания мощности. По ощущениям симптомы напоминают ситуацию, когда заканчивается топливо. Кроме того, зачастую автомобиль просто глохнет, но его, возможно, завести снова.
- Один из самых явных, распространенных признаков это когда авто отлично заводится, работает около двадцати минут после чего ДВС глохнет, а все дальнейшие попытки завести двигатель безрезультатны. Работоспособность восстанавливается по прошествии некоторого времени (когда двигатель остынет). Далее на машине можно ехать некоторое время, после чего вышеприведенная ситуация зеркальным образом повторяется.
- Мотор глохнет или плохо стартует в условиях плохой, влажной погоды. Похожие проблемы появляются после езды по глубоким лужам и сырым участкам автодороги.
При появлении вышеуказанных признаков неисправностей датчика коленвала приора не торопитесь менять элемент на новое изделие. Первым делом проведите тщательное исследование устройства при помощи компьютерной диагностики, использования мультиметра. При появлении проблем связанных с датчиком, на приборной панели автомобиля высвечивается ошибка. Две наиболее популярные ошибки диагностируются как: «низкий или высокий уровень сигнала датчика». Для проверки цепей, электропроводки, выводов, делаются замеры при помощи мультиметра.
Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2112
Необходимые материалы, инструменты:
- ключ на «10»;
- головка, вороток;
- ветошь;
- дополнительное освещение по мере необходимости;
- новый ДПКВ;
- отвертка с плоским наконечником.
Регламент:
- помещаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
- с торцевой части мотора, в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону;
- выкручиваем винт (на «10») – фиксатор с датчика;
- извлекаем контролер;
- проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
- вставляем новый контролер;
- привинчиваем, собираем конструкцию в обратной последовательности.
Замена своими руками завершена.
Повышенный расход в холостом режиме
- Отсутствие высоких оборотов при запуске холодного двигателя.
- Мотор глохнет при холостом ходе. Это может даже наблюдаться во время переключения передачи.
- «Плавающие» холостые обороты.
Этот датчик предназначен для регулировки дозировки смеси. Он определяет и сообщает компьютеру о положении дроссельной заслонки. Учитывая, что устройство представляет собой часть дроссельного узла и подключено к электронной системе, на приборной панели загорится «Чек» в случае неисправности этого датчика. Симптомы неисправности точно такие же, как и в случае с датчиком холостого хода.
Действия банальны: нужно использовать качественный бензин, вовремя заменять расходные материалы (топливный и воздушный фильтры, масло, масляный фильтр), следить за состоянием датчиков, а в случае подозрения на неисправность нужно обращаться к специалистам.
Замена и установка датчика
Приступаем к замене датчика:
- в первую очередь, следует отсоединить клеммы от аккумуляторной батареи;
- затем отсоединяем колодку с проводами от датчика;
- вооружаемся ключом нужного размера и отворачиваем болт, фиксирующий датчик;
- снимаем датчик из масляного насоса.
Примечание. При демонтаже не забываем о расстоянии между диском и сердечником, которые следует проверять всегда. Также рекомендуется ставить метки, чтобы установка не вызвала никаких затруднений.
- берем новый датчик;
- ставим его на крышку масляного насоса;
осторожно затягиваем датчик (момент зажима должен составлять 8-12 Н-м);
присоединяем провода.
Как проверить датчик положения коленвала ВАЗ 2110
Как проверить ДПКВ ВАЗ 2110 и убедится, что именно он не исправен? Есть пару вариантов поломки датчика. Но можно рассмотреть только два из них, наиболее распространенных.
В любом из случаев нужно снять его при помощи ключа на десять. Перед снятием, ставим метки на датчике и картере, чтоб зафиксировать его первоначальное положение.
При отсутствии внешних или других повреждений ДПКВ, его проверяют при помощи других приборов. Как проверить датчик холостого хода читайте здесь.
Еще одно замечание при демонтаже — необходимо помереть расстояние между датчиком и синхродиском. Они должно иметь зазор 0.6-1.5 миллиметров.
Первый способ проверки с помощью омметра. Нужно измерить сопротивление обмотки. Заводом-изготовителем указывается число в 550 — 750 Ом.
Но они могут несколько отличатся. При значительных отклонения в показания нужна замена ДПКВ ВАЗ 2110 на аналогичный.
Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины, загрязнение, механические повреждения или просто попался брак.
Во втором методе необходимо еще раздобыть вольтметр, измеритель индуктивности и трансформатор. Измеряем сопротивление, как описано в предыдущем способе при комнатной температуре.
Дальше измеряем индуктивность, она должна быть 200-4000 миллигенри (мГн). При помощи мегомметра нужно замерить сопротивление с питанием обмотки ДПКВ 500 вольт. Показания не должны быть больше 20 Мом.
При замене датчика своими руками не забывайте о его первоначальном положении. И соблюдайте расстояние между диском синхронизации и новым датчиком положения коленвала.
Момент, с каким нужно затягивать болты 8 — 12 н*м. Замену следует проводить, только если вы убедились, что этот узел не исправен. Новый датчик может привести к неправильной работе двигателя, обычно перед установкой его тоже проверяют.
Источники
- http://a116.ru/site/stati/svoimi-rukami/remont-provodki-datchika-kolenvala-va/
- http://vaz2110-12.ru/snyatie-shkiva-kolenvala
- http://remontavtovaz.ru/vaz-2110/datchik-polozheniya-kolenvala-vaz-2110-neispravnosti-i-zamena.html
Проявления неполадок
Самое первое и верное проявление неисправности ДПКВ — двигатель совершенно не подает «признаков жизни». Кроме того, о том, что, возможно, прибор еще не совсем вышел из строя, но уже дает перебои, можно судить, если:
- Двигатель неустойчиво работает на ХХ;
- Чувствуется снижение мощности автомобиля;
- Самопроизвольно увеличивается или уменьшается количество оборотов коленвала;
- При увеличении нагрузки явственно чувствуется детонация двигателя;
- Машина запускается с перебоями.
Конечно, имея только эти признаки, можно предположить также другие неисправности, поэтому проверить нужно не только датчик, но и все, что имеет отношение к запуску двигателя — начиная от проводки и заканчивая топливным насосом.
Разбираемся с датчиком кислорода
Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

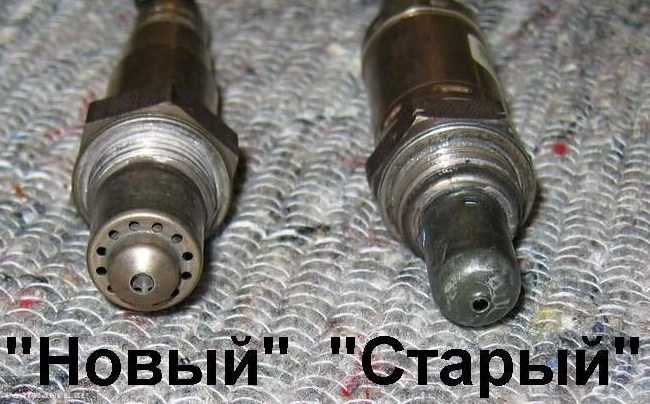

Разновидности датчиков концентрации кислорода (ДКК)
Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

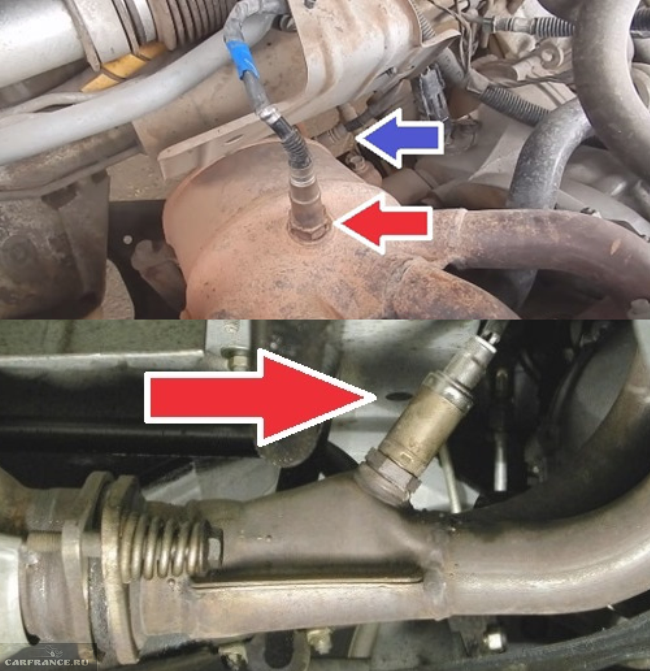

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).
Местоположение датчиков (21124 и 21120)
Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:
- Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
- При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).
Кстати сказать, 24-й мотор может отвечать нормам Евро-4.
Проверка
Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.
Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.
- Демонтаж датчика осуществляется ключом на 10 миллиметров;
- Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
- Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
- Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.
Первый способ проверки
В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.
Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.
Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.
Второй метод
Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.
Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).
Описание
Как и все предшествующие модели, двигатель ВАЗ 11183 – это классический четырехтактный, рядный, 4-х цилиндровый силовой агрегат с верхним расположением распределительного вала.
Увеличение объема цилиндров достигнуто за счет использования более высокого, чем у прототипа, блока цилиндров. Его высота на 2,3 мм превышает высоту блока мотора 2111 и составляет 197,1 мм (от оси коленвала до верней поверхности). Диаметр цилиндров не изменился, а вот размеры и форму камеры сгорания пришлось изменить.
Головка блока цилиндров изготавливается из алюминиевого сплава. В ее верхней части установлен распределительный вал, а в нижней отлиты специальные протоки, предназначенные для подвода охлаждающей жидкости к камерам сгорания. Такие же каналы имеются и в корпусе блока цилиндров.
Коленчатый и распределительный валы мотора отлиты из чугуна, поршни – из алюминиевого сплава. Шатуны кованные (стальные).
Видео инструкция по замене датчика положения коленчатого вала на ВАЗ 2110-2112
Сначала я хотел представить данную информацию в обычном фото отчете, но когда все это сделал, то понял, что по фоткам понять все не совсем получается. Поэтому смотрите ниже подробный видео отчет о проделанной работе. Когда будете покупать новый ДПКВ, обязательно убедитесь в том, чтобы каталожный номер был именно для вашего автомобиля. Данную информацию желательно уточнить в инструкции к вашей модели.
Установка проходит в обратной последовательности и не составит особых трудностей. Все делается буквально за 10 минут, вместе со снятием и установкой.
Источники
- http://ru.megasos.com/wiki/zamena-datchika-kolenvala-na-vaz-2110-13
- http://masteravaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/datchika-kolenvala-vaz-zamena-222
- http://remont-vaz2110.ru/zamena-datchika-polozheniya-kolenvala/
Что собой представляет датчик распредвала
Давайте не забудем о такой, вроде бы и неприметной, но очень важной детали, вернее системе, как датчик положения распределительного вала. И хотя по смыслу названия, он должен просто считывать какую-то информацию, но на самом деле, неисправный датчик распределительного вала не позволит вашей машине двигаться в штатном режиме.
Датчик положения распредвала основывается в своей работе на эффекте Холла. Поэтому в среде специалистов его ещё называют датчиком Холла.
И хотя, мы дилетанты, и просто автолюбители, нам не помешает знание о том, на что влияет датчик распредвала.
Датчик фазы распредвала предназначается для того, чтобы определять угловое положение механизма газораспределения, в соответствие с положением коленвала. Затем информация с датчика поступает в систему управления двигателя для управления впрыском топлива и зажиганием.
Признаки неисправности
Ваш автомобиль может по-разному сигнализировать о том, что с ДПКВ или просто ДК возникли неполадки. Назовем основные из них.
- Не редко на торцевой части датчика образуется налипание грязи, из-за которой устройство некорректно передает информацию.
- На холостом ходу двигатель ведет себя нестабильно.
- Заметно падает уровень мощности силового агрегата.
- Обороты самопроизвольно могут увеличиваться или наоборот, падать.
- При разгоне заметны провалы.
- При включении зажигания ощущаются проблемы, завести машину бывает сложно.
Обнаружив подобные неполадки, вероятнее всего, вам придется заменить ДПКВ. К тому же, мы говорим про расходник, который не обойдется вам в баснословную сумму денег.
Ремонту данный измеритель положения коленчатого вала не подлежит.
Дополнительно советуем обратить внимание на вылезающие коды ошибок. Коды с обозначениями 0336 и 0335 говорят о том, что около разъема мог произойти обрыв проводов
Такую неполадку легко определить визуальным осмотром.
Расположение
Многие владельцы ВАЗ 2114 предпочитают осуществлять ремонт своими собственными руками. Это позволяет существенно сэкономить.
Но для того, чтобы заменить ДПКВ, нужно узнать, где именно он располагается.
Находится искомый объект на двигателе. Если быть точнее, то на масляном насосе в непосредственной близости от приводного шкива генератора. Ищите датчик на крышке насоса. Крепеж осуществляется одним болтом.
Расположение ДПКВ
Причины выхода из строя
Есть несколько основных причин, из-за которых ДПКВ может в итоге выйти из строя, утратить свою работоспособность.
- Произошла физическая деформация корпуса. Он изготовлен из пластика, потому подобные поломки не редкость.
- Между витков обмотки может произойти замыкание, из-за которого меняется частота генерации, которая передается в электронный блок управления. Такая поломка характерна в том случае, если используется ДК частотного типа.
- Банальный износ или поломка зубьев шкива — еще одна распространенная причина, из-за которой требуется менять датчик коленвала.
