Замена датчика холостого хода lada granta (ваз гранта): видео

Устранение плавающих оборотов

Нужно отсоединить и вывести стопор троса газа из рычага. Данную работу необходимо сделать именно на дроссельном узле. Далее потребуется сделать снятие резонатора и воздушного патрубка. Используя головки и биты ТОРКС Т-25, которые были ранее приобретены, нужно открутить оболочку воздушного фильтра. Чтобы можно было проводить данную работу с максимальным удобством, на выпускном ресивере нужно извлечь провод и все сопутствующие крепления, идущие на дроссельный узел.

Теперь, убрав препятствие с дроссельного узла, открутите все головки болтов, используя для выполнения данной работы головку с трещоткой. Только после этого можно будет снять ДУ и на двух концах дроссельной заслонки удалить резиновые кольца, служащие уплотнителем. Все канавки нужно максимально очистить и произвести на них наматывание ФУМ ленты вкруговую, примерно 15 раз, а на малый патрубок — около 10 раз.

Только после выполнения данной работы можно приступить к полному сбору элементов в единое целое. Также нелишним будет использование хомута при закреплении шланга канала и трубки, ведущей на вакуумный усилитель. Это необходимо для дальнейшего предотвращения подсоса воздуха в соединениях.

Чтобы проверить, плавают ли обороты на Лада Гранта, посмотрите на датчик РХХ. Он находится на корпусе дросселя, следовательно, там же, где и датчик, отвечающий за положение дроссельной заслонки. Закрепляется он при помощи двух крепежных винтов. Для того чтобы убедиться в его работоспособности, достаточно будет одного мультиметра.

Если показания автомобиля находятся в норме, он должен составлять приблизительно в пределах 80 Ом. В том же случае, если показатели оказались значительно выше нормы РХХ, необходимо будет в обязательном порядке заменить.

В тот момент, когда происходит непосредственное включение зажигания, шток, который находится на регуляторе, полностью выдвигается и упирается в специально сделанное калибровочное отверстие. Находится оно непосредственно в дроссельном патрубке. После этого датчик начинает отсчитывать шаги до необходимого времени и возвращает по завершении работы клапан в исходное состояние.

Источники

http://spike.su/index.php/Дроссельный-узел-Лада-Гранта.html
http://1ladagranta.ru/remont/plavayut-oboroty-holostom-hodu.html

Замена датчика холостого хода (видео)

Демонтаж РХХ

Первым делом перед тем как приступить к замене, глушим двигатель и открываем капот.
Сам регулятор расположен на корпусе дроссельного узла, чуть ниже чем датчик положения заслонки.
На этом фото видно, как найти его визуально, просто заглянув чуть дальше под капот.

Далее, снимаем колодку проводов предварительно отцепив защёлку с его корпуса.
А затем выкручиваем два болта при помощи обычной крестообразной отвёртки

(Обратите внимание, что выбирать отвёртку следует с коротким жалом, иначе она может просто не влезть в ограниченном пространстве).

Когда болты откручены, просто тянем корпус регулятора на себя, и он спокойно этому поддаётся.

Осмотр РХХ

Теперь, когда устройство демонтировано, можно с лёгкостью определить и решить менять ли датчик на новый или приступить к его очистке.
Если на регуляторе есть нагар, но нет никаких механических повреждений, от его корпуса не отпадают никакие детали и его состояние вызывает у вас доверие, то можно без труда просто очистить его.
Для это нам понадобится всего лишь очиститель карбюратора и чистая ветошь. При его помощи заливаем все отверстия и ниши, очищаем все при помощи тряпки и даём просохнуть определённое время.
Если же на РХХ имеются повреждения на рабочем механизме, то его придётся только менять на новый. Каталожный номер заводского регулятора холостого хода – 2112-1148300-04. Конечно и бывают аналоги, но в магазин стоит идти с ранее снятой запчастью.

Сборка РХХ

После того как прибор очищен или заменён на новый, сборку производим в аналогичном порядке снятию. Не забывайте подключить к нему жгут проводов и проверить тщательность её фиксации.

Порядок замены РХХ на двигателе ВАЗ 2114

Перед тем как заменить регулятор холостого хода ВАЗ 2114 надо подготовить датчик, необходимый инструмент и материалы:

в качестве прибора на замену можно купить РХХ с маркировкой 2112-1148300-04 «КЗТА» или «омега» 2112-114830. При выборе надо обязательно проверить выход штока иглы на расстояние не больше 23 мм;
для работы нужна крестовая средняя отвертка, а также ключ на «13»;
обязательно приготовить ветошь, WD-40 и карбюраторный очиститель.

Перед заменой прибора требуется:

Установить автомобиль на ровной площадке и поставить его на ручной тормоз.
Поднять крышку капота и зафиксировать ее в открытом положении.
Отключить аккумулятор, при замене РХХ это не дежурное, а обязательное условие.
Снять крышку, которая является защитным кожухом двигателя.
Ослабив хомут, отсоединить резиновую трубку от патрубка воздушного фильтра, иначе она будет мешать при отсоединении самого патрубка.
Открутить хомут крепящий патрубок ВФ, отсоединить и отодвинуть гофру патрубка в сторону.
Ослабить крепежный винт и вытащить тросик идущий от педали газа к дроссельной заслонке.
С помощью ветоши вычистить поверхность дроссельного узла и вокруг него.
Смазать гайки крепления ДУ и винты крепления РХХ с помощьюWD-40, для того чтобы они лучше откручивались.
Открутить две гайки на «13» и снять дроссельный узел целиком.
Отключить разъем РХХ, сняв его с клемм датчика.
Если в местах крепления и прилегания РХХ к корпусу ДУ имеется грязь, то ее необходимо удалить, тщательно все протерев приготовленной ветошью.
С помощью крестовой отвертки открутить два винта, которыми крепится РХХ к ДУ.
Извлечь клапан из гнезда крепления.
Дроссельный узел желательно промыть карбюраторным очистителем.
Приготовленный для замены регулятор установить на дроссельный узел в том же положении, в котором стоял только что снятый прибор.

Резиновую прокладку, которая должна продаваться вместе с датчиком, предварительно смазать моторным маслом.

Закрутить два винта и убедиться в плотном прилегании РХХ к корпусу ДУ.
Установить дроссельный узел на место и убедиться в плотном закручивании крепежных гаек.
Подсоединить разъем к клеммам клапана.
Закрепить тросик к дроссельной заслонке и подсоединить патрубок ВФ и резиновую трубку, затянув хомуты.
Установить защитный кожух на двигатель.
После установки РХХ должен быть откалиброван. Для этого подсоединить клеммы аккумулятора и включить зажигание на десять секунд. Калибровку ЭБУ проделает самостоятельно. После этого РХХ готов к работе.

Проверка

3 популярных способа диагностики причин неисправности

Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:

Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Замена РХХ на ВАЗ 2114 успешно выполнена

Бывают ситуации, когда по тем или иным причинам купить новый регулятор не представляется возможным. Тогда возникает необходимость отремонтировать старый прибор.

Замена РХХ на ВАЗ 2114

Первым делом надо попробовать отмыть «неисправный» датчик. Для этого его нужно снять, обмакнуть ватную палочку в карбюраторный очиститель и промыть контакты. После этого обильно смазать очистителем иглу, шток и пружину. Взять зубную щетку и хорошенько вычистить смазанные поверхности. Еще раз промыв РХХ, установить его на место. Бывает, что этого оказывается достаточно для того, чтобы обороты прекращали «плавать».

Более сложный способ ремонта прибора заключается в следующем:

взять датчик и прочистить его внешнюю часть от грязи;
вынуть три шпильки, которые фиксируют корпус регулятора;
самым аккуратным образом снимается корпус, чтобы не повредить контакты;
если после снятия корпуса обнаружен обрыв припоя, то необходимо припаять провод на место крепления и покрыть это место специальным лаком, это делается во избежание коррозии;
если в корпусе РХХ обнаружены зазоры, надо с помощью герметика их устранить, чтобы избежать подсасывания воздуха через клапан.

В случае, если обнаружены износ иглы или проблемы с обмотками, то необходима замена этого датчика на новый РХХ.

https://youtube.com/watch?v=yj3rXyRVerI

Как снять РХХ

Если обнаружены признаки неисправности свойственные РХХ, то его нужно будет снять (сначала для проверки). На ВАЗ 2110 данный датчик, имеющий небольшие размеры (легко помещается на ладони) расположен в посадочном месте на корпусе дроссельного узла (можно посмотреть на фото).

Демонтаж регулятора холостого хода

В случае необходимости его демонтаж выполнить достаточно легко — он крепится только двумя винтами. В крайне редких случаях требуется снятие всего дроссельного узла ВАЗ 2110.

Выполняется демонтаж в следующей последовательности:

ВАЗ 2110 ставится на ручной тормоз;
Отсоединяется минусовая клемма АКБ;
Отсоединяется жгут проводов подведенных к РХХ;
Обязательно зачищается место соединения датчика с корпусом дросселя, чтобы предотвратить попадание грязи, ржавчины в отверстие;
Выкрутить винты крепления удерживающие датчик холостого хода ВАЗ 2110.

Особенности функционала

Основным предназначением рассматриваемого здесь датчика в Лада Калина является измерение основных параметров в системе впуска и регулировка оборотов. Это осуществляется путем посыла импульсов в управляющий модуль мотора, который на основании полученных данных корректирует объем впрыскиваемого топлива.

В связи с тем, что указанный регулятор холостого хода выступает в роли исполнительного приспособления, то определение его выхода из строя является весьма сложной задачей. Это обуславливается отсутствием в Лада Калина полезной функции самодиагностики.

Устройство призвано обеспечивать контроль объемов воздуха, которые по впускному тракту направляются в камеры сгорания мотора. Здесь поступление воздушной массы (также измеренной ДМРВ) осуществляется по специальному каналу, минуя дроссельную заслонку, которая в режиме холостых оборотов закрыта.

Данный регулятор холостого хода участвует в прогреве мотора 8 клапанов, обеспечивая своевременное достижение агрегатом своего рабочего температурного показателя.

В момент включения зажигания из регулятора «выползает» шток, который достигает специально предназначенного отверстия. Это называется первоначальным положением датчика.

Далее обозначим первостепенные функции этого устройства:

регулировка оптимальной массы воздуха;
участие в прогреве мотора 8 клапанов;
определение и корректировка числа оборотов.

Адреса фирм, предоставляющих услуги по установке / замене (Регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Дизель-Мастер»	Россия, г Санкт-Петербург, ш Московское, д 13А, метро Звёздная
2.	«Автор+»	Россия, г Санкт-Петербург, ул Минеральная, д 13О, метро Выборгская
3.	«Service Team»	Автосервис, ремонт АКПП, ремонт боковых порезов шин, ремонт автокондиционеров, м. Строгино, улица Маршала Прошлякова, 12к1с1
4.	«BerlinMotors»	Автосервисы, ремонт электронных систем управления автомобиля, ремонт электрооборудования, ремонт топливной аппаратуры дизельных двигателей, м. Площадь Гагарина, Вавилова, 13а, 1 этаж
5.	«Kулибины»	г. Киев, ул. Борова 2/38
6.	«Renault-Life»	г. Киев, ул. Новоконстантиновская, 1 Г

Датчики сцепления и тормоза Лада Гранта

Благодаря сигналам, отправляемым указанными датчиками, контролер получает сведения о том, нажаты или не нажаты соответствующие педали (сцепление и тормоз). Оба элемента располагаются в районе педального узла.

Датчик сцепления является стабилизатором, который с конструктивной точки зрения представляет собой концевой выключатель. Его поломка приведет к скачкам оборотов и нестабильному функционированию мотора. О поломке автовладельцу сообщит загоревшийся Check Engine, помимо этого, появятся проблемы при резких скачках оборотов во время переключения передач.

Перечисленное является свидетельством следующих неисправностей:

по высоте педаль расположена неправильно относительно пола;
неисправен датчик сцепления;
имеются нарушения в цепи.

Также на Грантах начали устанавливать датчики педали тормоза. Однако многие владельцы данной автомашины уже после кратковременной ее эксплуатации отмечают ошибку Р0504, указывающую на поломку этого датчика. В большей части подобных случаев вышеназванная ошибка возникает по причине неправильной регулировки элемента. По этой причине владельцы авто отмечают такие симптомы как:

нестабильную работу двигателя;
нестабильность оборотов.

Функционально датчик педали тормоза ответственен за положение самой педали и выключение стоп-сигналов. Помимо его разрегулированности, проблемы с данной деталью может вызвать поломка расположенной внутри датчика пружины.

Наличие неисправности подтвердит владельцу загоревшийся Check Engine и уже упомянутая выше ошибка Р0504. Указанная ошибка – следствие поломки либо самого датчика, либо его проводки. Кроме этого причиной ошибки нередко становится уже упомянутая выше разрегулированность. Новый элемент обойдется автолюбителю примерно в 180 рублей.

Признаки неисправности РХХ

К сожалению, на 2110 ВАЗ ДХХ не оборудован системой самодиагностики, поэтому световой сигнал «CHECK ENGINE» оповещать о неисправности не будет. Потеря работоспособности на ВАЗ 2110, 2112 определяется по следующим основным признакам:

двигатель «глохнет», без видимых причин, на холостом ходу;
«плавают» обороты холостого хода;
когда выполняется запуск «холодного» двигателя ВАЗ 2110, 2112 напрочь отсутствуют повышенные обороты;
мотор глохнет, именно, после выключения передачи при езде.

Симптомы полностью совпадают с отказом ДПДЗ ВАЗ 2110, но в случае с этим датчиком загорится индикатор «CHECK ENGINE».

Замена датчика холостого хода

Основные симптомы, говорящие о неисправности РХХ и о необходимости замены датчика, отображаются на экране бортового компьютера автомобиля (см. видео «Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре» ниже). В частности, может высвечиваться одна из ошибок:

«0505» — Поломка РХХ;
«0506» — Холостой ход имеет пониженные обороты;
«0507» — Холостой ход имеет повышенные обороты.

Впрочем, если бортового компьютера на автомобиле нет, не менее наглядными будут и внешние проявления проблем с датчиком холостого хода:

Если автомобиль едет на малом газе, то его обороты меняются самопроизвольно, либо он просто глохнет;
В дороге, при выставлении нейтральной скорости, мотор глохнет;
При холодном старте, увеличения оборотов не происходит;
Если двигатель недостаточно разогрет, как только активируется любое дополнительное оборудование, сразу же происходит сброс оборотов.

Как проверить РХХ?

В нашей статье мы опишем замену датчика ХХ на примере автомобиля ВАЗ 2114. Но сначала датчик холостого хода нужно проверить на исправность. Простейший способ проверки работоспособности регулятора холостого хода заключается в следующем:

Скручиваем крепёжные винты и демонтируем РХХ, вытаскивая его с посадочного места;
Подключаем разъём непосредственно к клеммам, имеющимся на датчике, после чего прикладываем палец (без нажима!) к игле датчика;
Включив зажигание, убеждаемся в том, что датчик работает, по небольшим толчкам иголки. Если же таковых не будет, то РХХ придётся менять.

Датчик холостого двигателя является маленьким электрическим двигателем, поэтому ещё одним вариантом проверки его работоспособности, является проверка сопротивления. На обмотках датчика сопротивление не должно отличаться от 53 Ом. Если же это не так, то РХХ придётся менять, так как он вышел из строя.

Бывает так, что сам РХХ вполне исправен, но на него не поступают сигналы. Поэтому обязательно нужно выполнить проверку разъёмов и электропроводки.

Инструменты и материалы для замены датчика ХХ

Поменять датчик холостого хода на ВАЗ 2114 несложно, однако, для этого понадобится целый набор инструментов и материалов:

Новый датчик холостого хода (при покупке проверяйте, чтобы игла нового датчика не выходила более чем на 2,3 см из своего штока);
Отвертка средних размеров (крестовая), гаечный ключ «на 13»;
Вэдэшка, очиститель для карбюратора;
Кусок ветоши.

Процесс замены датчика холостого хода:

Паркуем авто на ровном месте, активируем ручник;
Поднимаем и фиксируем крышку капота;
Снимаем все клеммы с аккумуляторной батареи;
Демонтируем кожух, защищающий двигатель;
Ослабляем хомут, и отключаем резиновый шланг, соединяющий патрубок воздушного фильтра, чтобы он в дальнейшем не препятствовал отключению патрубка;
Снимаем хомут, фиксирующий патрубок воздушного фильтра, снимаем и отодвигаем в сторону гофрированную часть патрубка;
Приспускаем винт, крепящий тросик дроссель, вытаскиваем сам тросик, который соединяет педаль газа и дроссельную заслонку;
Используя ветошь, очищаем снаружи дроссельный узел, а также место вокруг;
Вэдэшкой обрабатываем крепёжные гайки на дросселе, а также крепёжные винты датчика холостого хода;
Скручиваем обе крепёжные гайки, ключом «на 13», после чего полностью демонтируем дроссельный узел;
Отсоединяем разъем РХХ (отключаем клеммы);
Используя ветошь, тщательно протираем все крепёжные места, а также то место, где датчик прилегает к дроссельному узлу;
Использую приготовленную отвёртку, скручиваем оба крепёжных винта, фиксирующих датчик на корпусе дросселя.
Вытаскиваем клапан, расположенный в крепёжном гнезде;
Промываем дроссельный узел, с помощью очистителя;
Смазываем новую прокладку датчика, используя моторное масло;
Монтируем новый датчик на его посадочное место, так же, как и стоял старый датчик;
Максимально туго затягиваем оба крепёжных винта, чтобы датчик холостого хода, плотно прилёг к дросселю;
Монтируем дроссельный узел обратно, затягиваем все крепёжные гайки;
Подключаем разъём, соединяющий клеммы клапана;
Фиксируем тросик к дроссельной заслонке, после чего подключаем патрубок воздушного фильтра, а также резиновый шланг, и затягиваем хомуты;
Монтируем на место кожу, защищающий мотор;
Калибруем РХХ, подключив аккумуляторную батарею и включив зажигание (секунд на 10).

Всё! На этом процесс замены датчика можно считать законченным.

Видео: Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Как проверить ДМРВ ЛАДА “Гранта”

Абсолютно точно оценить работоспособность ДМРВ можно лишь при наличии специального дорогостоящего оборудования (мотортестера). Однако существует три простых и надежных метода: визуальный осмотр, отключение датчика и проверка мультиметром.Визуальный осмотр ДМРВ позволяет “на глаз” оценить исправность детали. Чтобы осмотреть датчик, необходимо ослабить хомут воздушного патрубка и снять последний. Внутренняя поверхность гофры и ДМРВ должны быть чистыми, без признаков масляного налета. Также при этом следует убедиться, что гофра не имеет повреждений и не “подсасывает” воздух мимо воздушного фильтра и датчика.
Следующий этап осмотра — снятие и проверка самого датчика. Для этого необходимо выкрутить два болта крепления и демонтировать датчик из корпуса фильтра вместе с уплотнительным кольцом. Входная сетка ДМРВ не должна иметь налета пыли или масла

Если сетка загрязнена, можно попробовать просто очистить ее, не меняя датчик.
При визуальном осмотре ДМРВ следует обратить внимание на состояние уплотнительного кольца. Часто датчик не работает по причине подсоса воздуха через поврежденное или износившееся резиновое кольцо уплотнения

Отключение ДМРВ — самый быстрый и простой способ проверки его работоспособности. Необходимо снять разъем с датчика и завести мотор “Гранты” и произвести пробный заезд. Контроллер двигателя автоматически перейдет в аварийный режим и пропорции топливной смеси будут зависеть лишь от положения заслонки дросселя. Если пробный заезд покажет, что с отключенным ДМРВ улучшается динамика разгона, необходимо заменить датчик новым.

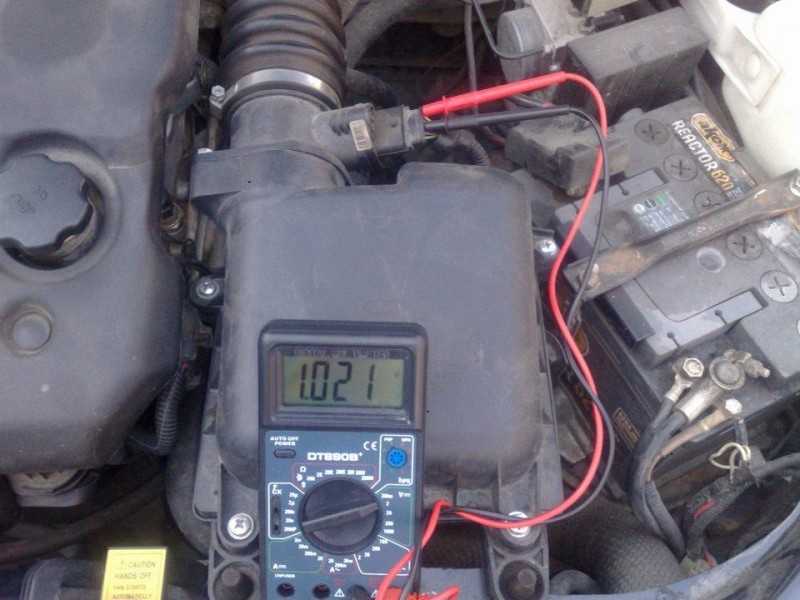

Проверка ДМРВ при помощи мультиметра актуальна только для части датчиков Bosch. Необходимо измерить напряжение на датчике при незаведенном двигателе (между желтым и зелеными проводами). Если напряжение в пределах 1,01-1,02 вольт — датчик исправен. напряжение свыше 1,05 вольт свидетельствует о выходе из строя ДМРВ.

Датчик температуры охлаждающей жидкости Лада Гранта

К главным функциям этой детали относят измерение и контроль температуры охлаждающей жидкости в охлаждающей системе мотора. Отталкиваясь от предоставленных ДТОЖ данных, ЭБУ проводит коррекцию частоты, с которой вращается коленвал, также системой ведется коррекция угла опережения зажигания и состава воздушно-топливной смеси. Таким образом, указанный элемент должен обеспечить быстроту нагрева мотора при его запуске, он же отвечает за поддержание необходимой для каждого из рабочих режимов температуры.

В целом ДТОЖ на Гранте не склонен к поломкам, но иногда он может выдавать неверные сведения. Устанавливают их на крышках термостата.

ДТОЖ являются терморезисторами, имеющими отрицательные температурные коэффициенты, уровень их сопротивления становится меньшим при повышениях температурных показателей. Благодаря контролеру, ДТОЖ получает стабилизированное напряжение, после его падения элемент проводит расчет температуры охлаждающей жидкости. О поломке любой его цепи автовладельцу просигнализирует ЭБУ, затем контролер активизирует работу вентилятора охлаждающей системы. Температурные показатели в подобных случаях рассчитываются при помощи обходного алгоритма.

Датчик оказывает влияние на запуск мотора и его последующее функционирование. О его возможной поломке автовладелец узнает, отметив наличие следующих симптомов:

проблемы при запуске двигателя в холод;
превышение норм потребления топлива;
плохой выхлоп у еще непрогретого мотора;
периодические сбои в функционировании системы охлаждения, в частности – при работе вентилятора.

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла.

При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки.

Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место (съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, не смотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Датчики абсолютного давления и температуры воздуха Лада Гранта

Эти датчики объединяются в один корпус и устанавливаются на ресиверах модуля впуска, ими оснащаются наиболее современные моторы АвтоВАЗа.

ДАД на Гранте отличается напряжением выходного сигнала в пределах 0,15..4,6 В, это напряжение зависимо от уровня давления внутри трубы впуска. Отправляемая им информация помогает ЭБУ рассчитать получаемое трубой впуска в течение одного цикла количество воздуха.

Поломка цепи прибора приводит к занесению в память системы кода ошибки, а затем включается сигнализатор. После этого система управления ведет расчеты получаемого воздуха на основании частоты вращения коленвала, а также отталкиваясь от угла открытия дроссельной заслонки.

Чувствительной составной частью ДТВ является термистор впускной трубы. Напряжение выходного сигнала подключаемого к ЭБУ прибора составит примерно 0,3..4,9 В, оно зависит от температуры воздуха, проходящего сквозь указанный элемент. При обнаружении поломки ДТВ система управления производит действия, аналогичные ее действиям при поломке ДАД на Лада Гранта, заменяя показания описываемого прибора фиксированными температурными значениями.

Последовательность действий при самостоятельной замене датчика кислорода на Ладе Гранте

Автомобиль помещаем в периметр ремонтной зоны, принимаем основные меры безопасности, фиксируем задний ряд колес во избежание произвольного отката.
Скидываем аккумуляторные клеммы с целью недопущения короткого замыкания в цепи.
Если у вас Лада Гранта 8-ми клапанная, то декоративная плита отсутствует. В 16-ти клапанной модификации предварительно отщелкиваем плиту, извлекаем ее, после чего снимаем ресивер (ключ на «19»). Он расположен с тыльной стороны моторного отсека.

Расположение управляющего датчика концентрации кислорода: 1 – место соединения колодки жгута проводов датчика с колодкой жгута проводов системы управления двигателем; 2 – пластмассовый держатель жгута проводов датчика; 3 – управляющий датчик концентрации кислорода.

Сжимаем по бокам колодку с проводами, отщелкиваем пластмассовый фиксатор, вынимаем держатель из отверстия в экране рулевого механизма.

Вынимаем держатель

Ключом на «22» выкручиваем диагностический ДК из отверстия в катколлекторе. Из-за работы в условиях высоких температур ДК часто прикипает к металлической основе. Прикладываем усилие, срываем лямбда –зонд.

Выкручиваем диагностический ДК

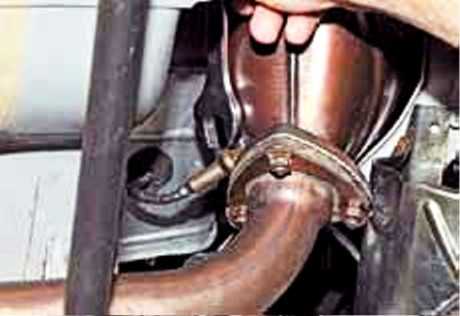

Из-под днища машины в области расположения правого привода отвинчиваем второй (диагностический) датчик кислорода ключом на «17». Предварительно устанавливаем машину на смотровую яму, вывешиваем гидравлическим подъемным механизмом. Визуально ДК на Лада Гранта расположен после нейтрализатора газов.

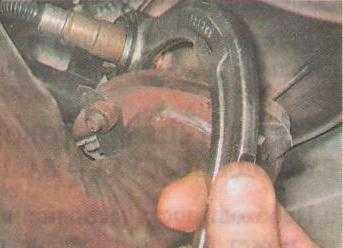

Отсоединение задней опоры подвески силового агрегата автомобиля Lada Granta 2190: 1 — гайка (дет. 1118-1001257) фиксации опоры мотора; 2 — задняя опора (дет. 2190-1001033) подвески силового агрегата

У диагностического датчика колодка с проводами расположена в моторном отсеке. Распиновка ближе к рулевой рейке, металлической перегородке с салоном.

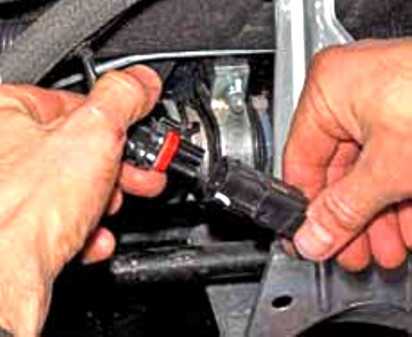

Отжимаем фиксатор, извлекаем колодку с проводами.

Отжимаем фиксатор

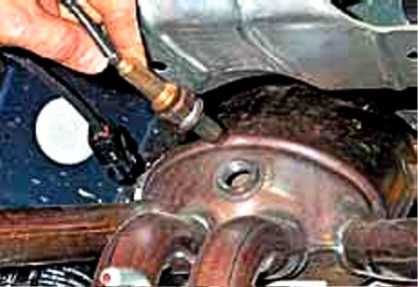

Ключом на «22» выкручиваем ДК из отверстия катколлектора.

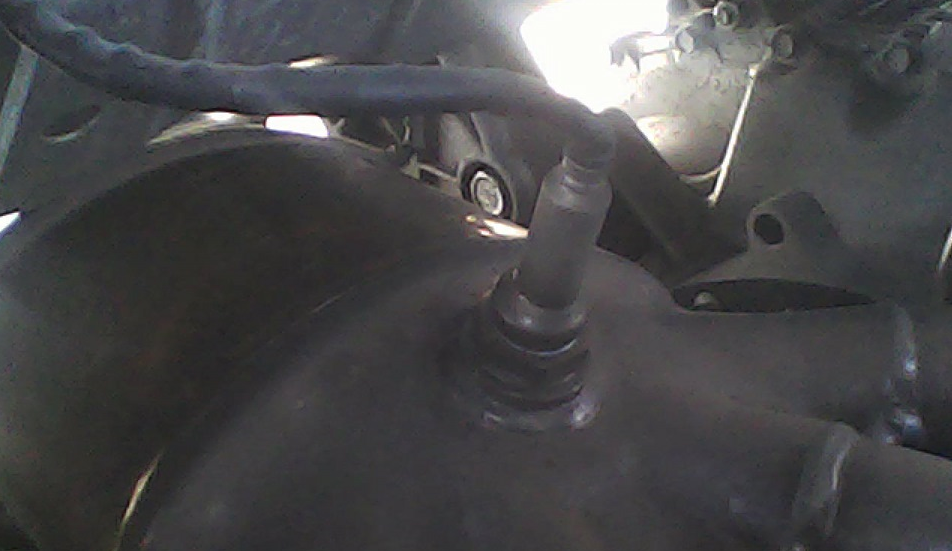

Извлекаем лямбда-зонд.
Проводим дефектовку посадочного места, проверяем целостность проводки, резьбы, собираем конструкцию в обратной последовательности.

Проводим дефектовку

Чистка РХХ

Любой нерабочий датчик холостого хода ВАЗ 2110 рекомендуется помыть, почистить, чтобы точно убедиться в его неисправности. Процесс очень простой, много времени не отнимет. Для выполнения работы необходим: очиститель карбюратора, WD-40. Выполняются следующие действия:

С датчика демонтируется колодка;
На обычную ватную палочку наносится любая из перечисленных чистящих жидкостей и тщательно проводится обработка контактов;
Открутить винты крепления датчика холостого хода;
Вынуть РХХ из посадочного места;
Выполнить осмотр датчика холостого хода. При обнаружении грязи черного цвета, масла, то кроме РХХ, необходимо выполнить чистку всего дроссельного узла. Если нет — брызнуть WD-40 или же очиститель на иглу с пружиной, тем самым выполняя очистку. Высушить датчик холостого хода ВАЗ 2110, 2112;
Перед установкой на место измерить расстояние между корпусом датчика холостого хода, его иглой, которое на исправном регуляторе равно 23 мм.

Когда РХХ ВАЗ десятого семейства не заработал в штатном режиме, то износились направляющие иглы, оборвался провод внутри корпуса. В данных случаях регулятор холостого хода подлежит обязательной замене.

На ВАЗ 2110 датчик холостого хода монтируется в порядке обратном демонтажу.

Датчик давления масла Лада Гранта

Датчик давления масла должен сигнализировать об уровне его давления в двигателе. В случае падения давления масла датчик сообщает о случившемся БК, после чего эти данные будут отражены на БК либо на экране приборной панели.

https://youtube.com/watch?v=gSGIvcjyR5U

Принцип работы данной детали несложен – находящаяся внутри нее измерительная мембрана прогибается в зависимости от давления масла, тем самым замыкая или же размыкая контакты. Падение уровня масла в моторе приводит к размыканию контактов, после чего загорается контрольная лампа.

ДДМ включает в себя три составляющих: корпус, измерительную мембрану и передающий элемент. Датчик располагается за головкой блока цилиндров, рядом с кожухом ремня ГРМ.

При подозрении на неисправность датчика давления масла на Гранте необходимо проверить цепь, идущую от него к контрольной сигнальной лампе. Проверка заключается в отсоединении клеммы датчика, которую затем необходимо прислонить к двигателю. Если с цепью все нормально, лампа прекратит гореть, если этого не произойдет – значит, произошел обрыв, либо цепь была повреждена. Многое о датчике можно сказать, отталкиваясь от его состояния при визуальном осмотре, к примеру, если элемент маслянистый – значит, он неисправен и требуется его немедленная замена.
