Регулировка холостого хода ваз 2108

Принцип действия

Когда автомобиль движется, и дроссельная заслонка открыта, РХХ не участвует в процессе, его клапан закрыт, а шток неподвижен. Когда же заслонка закрывается, и двигатель переходит в режим холостого хода, на электрический двигатель подается напряжение, и шток движется в сторону открытия – входит в работу клапан. Он приоткрывается, и воздух в двигатель поступает в обход через специальное отверстие.

Когда водитель включает зажигание, шток РХХ полностью выдвигается в свое крайнее положение и закрывает калибровочное отверстие в патрубке дросселя. Затем датчик считает шаги, и клапан возвращается в свое базовое положение. Что касается этого базового положения, то оно может быть разным и зависит от установленной в ЭБУ прошивки. Для прошивки “Январь 5.1” положение составляет 120 шагов, для прошивок “Бош” – 50 шагов.

Лада 2109 › Бортжурнал › Ненадежная система ХХ на ваз 2109 карб!

Долгие мучения прошли и похоже я решил проблему! Раньше я испытывал трудности с холостым ходом своей машины. то провод слетал то электромагнитный клапан не работал а потом полетел сам блок ЭПХХ. Решил не заморачиваться и как говорится на языке гаражных «клопов» заглушить его. Порядок выполнения работ:1) Снять кастрюлю (крышку карбюратора). Снять нужно обе крышки2)Далее выкручиваем клюем на 13 электромагнитный клапан ( его увидеть просто к нему идет проводок)3) Вытаскиваем желтый жиклер и видим на клапане пластиковую иглу ее аккуратно обрезаем пассатижами под самый корешок. ставим жиклер на место

закручиваем от руки клапан4) запускаем машину по звуку чуток ЧУТОК подтянуть его ключем ( важно не перетянуть а то я сорвал себе резьбу и покупал новую крышку карба)5) собрать кастрюлю и не забыть положить воздушный фильтрПоследствия:Машина будет жрать больше бензина Но не на много так как в жиклере холостого хода будет постоянно присутствовать бензин. Но как по мне лу4ше заглушить и забыть о проблеме чем постоянно глохнуть без подсоса)У меня все спс за просмотр! жду коментов!

Нравится 4 Подписаться

Как заменить датчик положения дроссельной заслонки, на ВАЗ 2108-ВАЗ 21099?

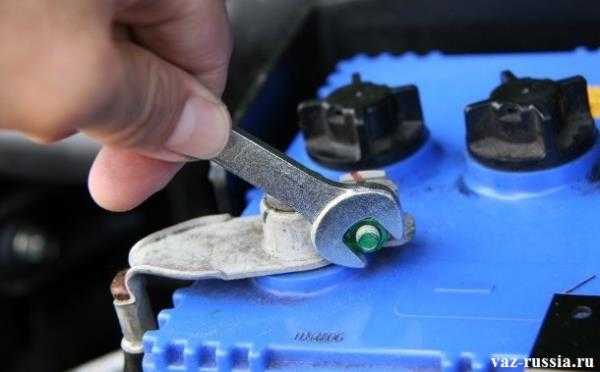

Снятие: 1) Сперва при помощи гаечного ключа, ослабьте гайку которая удерживает клему «-», на аккумуляторной батарее, а после ослабления гайки, скиньте клему с аккумулятора. (Более подробно как ослабить гайку которая крепит клему «-», и после чего скинуть эту клемму с аккумулятора, смотрите в статье: «Замена аккумулятора», пункт «1»)

2) Далее рукой отсоедините колодку поводов, от датчика положения дроссельной заслонки.

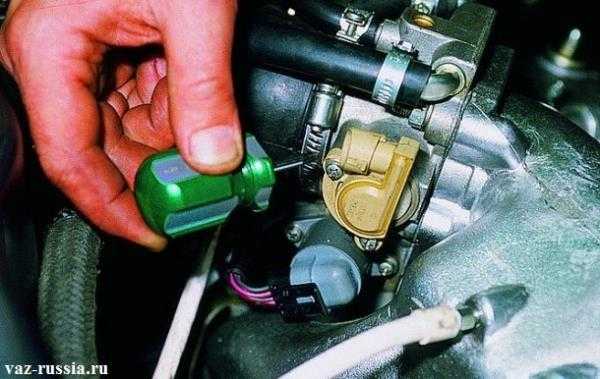

3) Теперь после того как от датчика будет отсоединена колодка, воспользуйтесь крестообразной отверткой, и при помощи нее отверните два винта, которые этот датчик крепят.

4) И в завершение операции, снимите датчик с дроссельной заслонки, совместно с поролоновым кольцом.

Примечание! После снятия поролонового кольца «Указан красной стрелкой», проверьте его на целостность, если он порван, или же есть на нем небольшие разрывы, то в таком случая замените поролоновое кольцо, на новое!

Установка: 1) В начале установите новый датчик, вместе с поролоновым кольцом на свое место.

2) А после его установки, затяните два винта которые его крепят.

3) Далее при помощи рук, подсоедините в разъем установленного датчика, колодку проводов.

4) И в завершение операции, установите клему «-», на аккумуляторную батарею, и после чего до упора заверните гайку ее крепления.

Регулятор холостого хода (сокращенно РХХ) служит для поддержания устойчивых оборотов двигателя на холостом ходу, а так же для ускоренного прогрева двигателя и снижения износа во время его прогрева. Регулятор холостого хода находится в дроссельном узле, слева, если смотреть на двигатель:

Регулятор холостого хода состоит из трех основных деталей: шаговый электродвигатель, пружина и шток с конусной иглой на конце. Работает он следующим образом. В дроссельном узле имеется канал, который идет в обход дроссельной заслонки. Во время работы двигателя с датчика оборотов коленчатого вала на контроллер приходит сигнал о количестве оборотов коленчатого вала в минуту. Исходя из этих показаний контролер принимает решение о том, насколько открыть или закрыть проходное сечение обходного канала, и отсылает команду на регулятор холостого хода. А регулятор в свою очередь выдвигает или втягивает шток с иглой, тем самым регулируя проходное сечение.

К основным неисправностям регулятора можно отнести:

• двигатель на холостом ходу работает неустойчиво или не заводится, если не нажата педаль акселератора (это говорит о том, что игла полностью перекрыла канал)
• обороты прогретого двигателя самопроизвольно повышаются или понижаются (не путать с режимом прогрева двигателя)
• двигатель останавливается при выключении передачи
• при запуске холодного двигателя обороты не повышаются
• при включении мощных потребителей электроэнергии (печка, освещение и т.п.) падают обороты холостого хода

Замена РХХ производится достаточно просто. Сначала необходимо отсоединить провод от клеммы «—» аккумуляторной батареи. Далее отжать пластмассовую защелку и отсоединить колодку с проводами от регулятора холостого хода, установленного на дроссельном патрубке:

Теперь отворачиваем два винта крепления и снимаем регулятор с дроссельного патрубка. Здесь может возникнуть небольшая сложность — винт, находящийся ближе к ресиверу (на рисунке ниже этот винт справа)

труднодоступен и может выпасть при откручивании. Советуем сначала открутить винт слева, а потом, слегка потянув регулятор на себя, откручивать винт справа. В итоге, при извлечении регулятора винт останется во фланце.

Устанавливаем датчик в обратном порядке. Для облегчения монтажа необходимо смазать уплотнительное кольцо моторным маслом.

После установки необходимо, чтобы ЭБУ (электронный блок управления) откалибровал регулятор холостого хода (это произойдет автоматически): одеваем клемму аккумулятора, включаем зажигание, не заводя двигатель, на 5-10 секунд. Выключаем зажигание. Калибровка завершена, автомобиль готов.

Обратите внимание, что электронный блок управления не производит калибровки регулятора холостого хода, если клемму аккумулятора не отсоединять.

Источники

• http://vashalada.ru/mashiny/vaz-2109/datchik-holostogo-hoda-zamena.html
• http://vaz-russia.ru/remont-vaz-2108/zamena-datchika-polozheniya-drosselnoy-zaslonki-na-vaz-2108-vaz-2109-vaz-21099.html
• http://asonline.ru/remont/zamena-regulyatora-holostogo-hoda-na-vaz-2108-2109-21099.html

Установка нового РХХ

Установка нового устройства на ВАЗ 2109 и 21099, проводится в обратной последовательности: подсоединяем провода, ставим на место крепления, и фиксируем двумя болтами. Но, иногда случаются ситуации, когда после замены, обороты двигателя по-прежнему плавают, и не происходит никаких изменений. Так вот, для того, чтоб избежать такой неприятности, перед установкой, обязательно следует проверить новую деталь.

Для этого, отсоединенный датчик подключаем к мультиметру. Плюсовой провод – к катушке, а минус – на двигатель. Далее, включаем зажигание, и проверяем показания прибора. Если они плавают в районе 12 V, то устройство исправно, и готово к эксплуатации. А вот если показания шкалы прибора показывают 0 V, то однозначно, деталь неисправна.

Если, при такой-же самой проверке, старый, сломанный датчик, будет показывать также 12 V, но при этом, обороты двигателя плавают во время его работы, то старое устройство исправно, и ему нужна прочистка.

Процесс прочистки данной детали, включает в себя полную разборку. Поэтому, это дело лучше доверить специалисту, так как самостоятельное проведение процедуры очистки, может окончательно сломать устройство.

Диагностика работы датчика холостого хода, как сделать диагностику своими руками?

Для проверки ДХХ на исправность находим сам механизм и вытаскиваем из него колодку с проводами. Если на вашем авто установлен 1.6-литровый ВАЗовский мотор, предварительно откручиваем два крепежных компонента дроссельного узла и смещаем его на 10 мм от торца ресивера.

Затем проведите цепь датчика и посмотрите, подходит ли напряжение к нему. Для этого применяется обычный вольтметр. Для определения напряжения подключите минусовую клемму к массе и подсоедините к колодке проводов выводы «A» и «D» (чаще всего они обозначены на колодке). Далее включите зажигание и посмотрите показания вольтметра. Если признаки подачи тока вообще отсутствуют, значит неисправна вся цепь или ЭБУ. Если же напряжение на шкале менее 12 В, скорее всего, у вас разряжена АКБ.

Если вольтметр показывает напряжение 12 В и больше, продолжаем эксперимент. Выключите зажигание и проверьте сам ДХХ. Клеммы тестера подсоедините к выводам A, B, C, D. Общее сопротивление при этом должно колебаться в пределах 50-55 Ом. Затем измерьте сопротивление попарно. Если РХХ нормально функционирует, устройство покажет бесконечное сопротивление. Если датчик выдает другие показания, то он неисправен и нуждается в замене. Если же значения соответствуют норме, скорее всего, проблема заключается в свечах либо прочих компонентах автомобиля.

КАКИЕ ПРИЗНАКИ СВИДЕТЕЛЬСТВУЮТ О НЕИСПРАВНОСТИ ДХХ

Любого водителя, опытного или начинающего, должны насторожить необычное поведение мотора во время его работы. Это могут быть такие явления:

1. Неустойчивая работа или полная остановка мотора. Отказ в работе при отпущенной педали газа;
2. При полностью прогретом моторе, холостые обороты самопроизвольно то повышаются, то понижаются;
3. После выключения передачи происходит полная остановка двигателя;
4. Во время пуска холодного двигателя, не наблюдается повышения частоты вращения коленчатого вала;
5. При подключении других мощных потребителей электроэнергии, уходят вниз обороты мотора.

При появлении любого из них, а то и нескольких признаков одновременно, нужно обратить внимание на работоспособность ДХХ

КАК ПРОВЕРЯЮТ РАБОТОСПОСОБНОСТЬ ДХХ

Этот датчик не снабжён элементами самодиагностики, как некоторые другие, поэтому сигнала на табло о его неисправности не будет. С одной стороны это облегчает поиск неисправного узла, а с другой стороны для проверки его работоспособности нужен измерительный прибор. Хорошо подходит китайский цифровой мультиметр, стоимость его небольшая, она по «карману» любому владельцу машины. Если у вас есть подобный прибор, то можно приступить к проверке его работоспособности.

Проверка датчика холостого хода на ВАЗ 2109 инжекторного типа, выполняется таким образом:

1. Прибор ставится в положение для измерения напряжения, и проверяют бортовую сеть автомобиля. Щупы прибора, установленные на клеммы аккумулятора, должны показать напряжение немногим больше, чем 12 Вольт;
2. При выключенном зажигании отключают разъём с проводами от ДХХ. Для этого нужно пальцами надавить на фиксатор на пластиковом корпусе разъёма.

Это наглядно видно на фото слева. Отключать или подключать датчик нужно только при выключенном зажигании, чтобы избежать выхода из строя электроники блока управления. Щуп измерительного прибора подключается к массе машины. Включают зажигание и вторым щупом проверяют наличие напряжения в  выводах на разъёме, которые обозначены на фото буквами A и D. Это хорошо видно на правом фото. Оно должно быть не менее чем 12 Вольт. Если оно значительно ниже, или отсутствует совсем, то виновником может быть обрыв питающих проводов или выход из строя электроники в блоке управления работой мотора.

На фото хорошо видно, где находится датчик холостого хода.

Расположение ДХХ

Чтобы его снять, нужно воспользоваться крестообразной отвёрткой и отвинтить два крепящих его винта.

Снятие ДХХ

• На фото отчётливо видно и место где находится РХХ. Винт, который ближе к патрубку, имеет «плохую привычку» теряться. чтобы этого не случилось, сперва вывинчивают левый винт. Легонько тянут ДХХ на себя и выкручивают винт с правой стороны. В таком случае он останется в отверстии корпуса и не выпадет ;

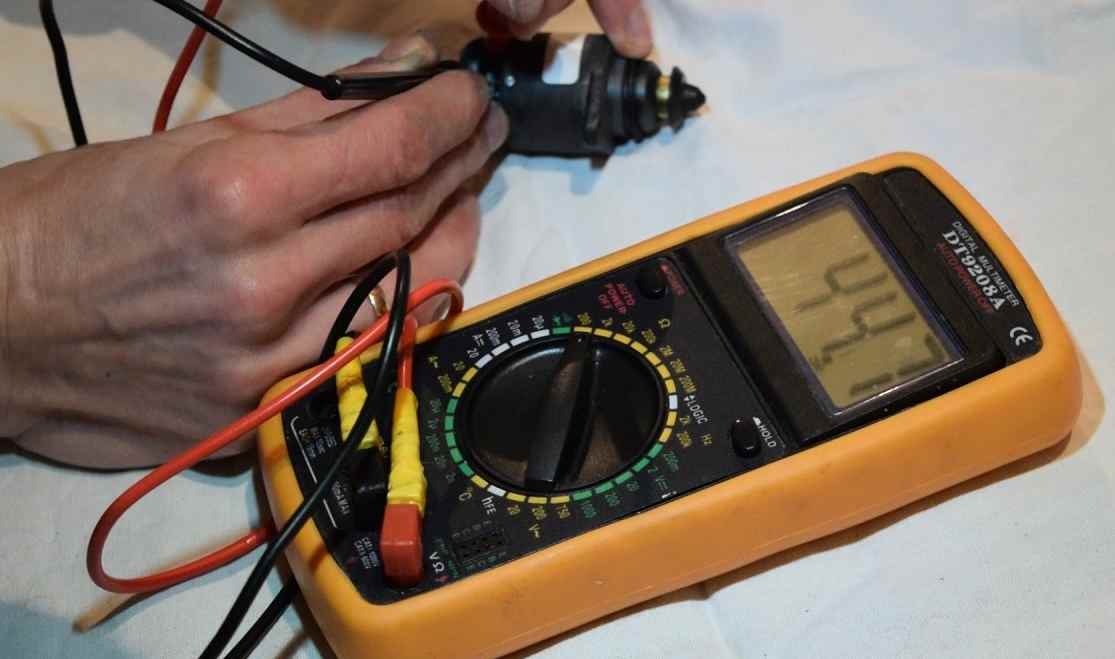

• Измерительный прибор ставят в положение для измерения сопротивления. Щупы подносят к выводам А и В, а затем к С и D. Прибор должен показать примерно 52 Ома. Это рабочий параметр. Если измерить сопротивление между выводами А и С, а затем В и D, показания должны быть в районе бесконечности. Если это не так, то ДХХ нужно заменить.

Ещё можно проверить ДХХ «на ощупь». Делают это таким образом. На снятом ДХХ, но с подключенными проводами, пальцем нужно слегка придавить выступающую часть конусной иглы. При включении зажигания она должна толкнуть палец. Если толчка не последовало, датчик неисправен. Сомнений в неисправности ДХХ не осталось, приступаем к его замене.

Перед тем как будет проведена замена датчика холостого хода на инжекторном ВАЗ 21099, несколько слов о выборе нового ДХХ. Механики, которые занимаются такими системами, хорошо отзываются о приборах, производимых компанией «Омега». Также неплохие результаты показали ДХХ с маркой «КЗТА». При покупке последнего, нужно учитывать конечную метку регулятора. Нужно приобретать датчик с такой меткой, которая имеется на сломанном приборе. Стоимость датчика может находиться в пределах 500 – 700 рублей. Датчик новый имеется, можно его установить.

Как заменить датчик холостого хода своими руками (пошагово)

Порядок работ:

1. В первую очередь обесточьте бортовую систему автомобиля, для чего снимите с АКБ минусовую клемму.
2. Затем отсоедините колодку с проводами, которые идут к датчику от дроссельного патрубка. Для этого нажмите пальцем на пластмассовую защелку-фиксатор.
3. Теперь выкрутите два болта крепления и снимите с патрубка датчик. Иногда здесь могут возникать проблемы — винт, расположенный возле ресивера, может выпасть во время выкручивания. Во избежание этого, желательно извлечь сначала левый крепежный механизм, а затем откручивать правый.
4. Теперь следует немного потянуть на себя датчик и выкрутить правый винт. Такая последовательность позволит не растерять элементы крепления и значительно ускорить процесс снятия.
5. Когда старый датчик демонтирован, установите на его место новый. В целом установка РХХ выполняется аналогично демонтажу, только в обратной последовательности. Специалисты рекомендуют перед работой нанести на уплотнительное кольцо несколько капель двигательного масла.
6. Последний этап — калибровка РХХ. На отечественных авто данная процедура автоматизирована, поэтому вам нужно только надеть минусовую клемму и включить зажигание на несколько секунд, после чего снова выключить его. На этом калибровка РХХ успешно завершена. Транспортное средство полностью готово к эксплуатации.

КАК ПРАВИЛЬНО УСТАНОВИТЬ НОВЫЙ ПРИБОР

О том, как снимают прибор, мы уже рассмотрели, поговорим о его установке.

Установка производится в обратном порядке от его снятия. Уплотнительное резиновое кольцо перед установкой слегка смазывают моторным маслом. Сам прибор перед установкой необходимо калибровать. Расстояние от его корпуса до кончика конусной иглы должно быть равно 23 мм.

Для его корректировки на контакт «D» подают «+» от аккумуляторной батареи, а на вывод «С» кратковременными касаниями подаётся «минус» бортового питания. Так небольшими шагами игла выдвигается в крайнее положение и снова контролируется установочный размер. Когда будет получен нужный параметр вылета иглы, ДХХ устанавливают на своё место.

Как видите, процесс проверки, регулировки и замены прибора доступен, и сложностей особых трудностей не вызывает, поэтому такую работу можно выполнять самостоятельно.

Признаки неисправности датчика холостого хода

О неисправностях РХХ могут говорить такие симптомы:

• «Плавают» обороты мотора на ХХ.
• При прогреве авто обороты двигателя не увеличиваются.
• Плохой запуск силового агрегата даже при нажатии газовой педали.
• Внезапная остановка работы мотора на нейтральной передаче.
• Падение оборотов двигателя после включения энергопотребителей: магнитолы, печки, кондиционера или фар.

Отметим, что такие признаки могут спровоцировать и другие устройства, которые связаны с подачей топлива (например, топливный фильтр или свечи). Поэтому перед заменой датчика ХХ сделайте диагностику исправности ряда других важных деталей. Лишь убедившись в поломке РХХ можно приступать к замене датчика.

Датчик детонации

Очень часто датчик детонации ВАЗ 21099 и 210115 выходит из строя, нарушая тем самым работу двигателя. Ведь главная его задача — определять момент микровзрывов топлива.

Любой автомобилист знает, что хорошая правильная работа двигателя зависит от оптимально подобранных углов опережения зажигания, в идеале они под каждый режим работы двигателя свои. Для этого и существует ЭБУ, в основную задачу которого входит выставлять эти углы как можно идеальнее с помощью датчика детонации. Именно он может точно определить, что угол опережения зажигания выставлен неправильно. В программе ЭБУ прописано задавать по возможности большой угол опережения зажигания, чтобы не дать мотору уходить в зону детонации.

Сенсор детонации ВАЗ 21099, инжектор которого давно не проходил чистку и диагностику, очень быстро выходит из строя, особенно если это полукустарная подделка, которых на рынке более 80%. Ведь он оснащен очень чувствительным элементом, работающим по принципу пьезоэлектрического эффекта. Данный прибор монтируют непосредственно на блоке цилиндров.

Если датчик детонации ВАЗ 21099,210115, других марок авто выходит из строя, то мотор начинает перерасходовать топливо, перегреваться и троить, у него пропадает тяга и сильно изнашивается ГРМ. Сломанным считается тот датчик детонации ВАЗ 21099, инжектор которого начинает выдавать такие фокусы:

• мотор троит;
• автомобиль теряет динамику;
• при старте с места и на подъеме загорается чек эйндж бортового компьютера;
• загорается чек эйндж при быстром разгоне авто.

Не экономьте на датчиках детонации, холостого хода или дроссельной заслонки ВАЗ 21099. И тогда инжектор сможет прослужить вам верой и правдой долгие годы.

Нюансы выбора

В магазинах предлагается огромное количество различных датчиков разных производителей. Оригинальная деталь обязательно имеет маркировку XX-XXXXXXX-XX. По последним двум цифрам можно разобраться в совместимости. Так, цифры 01 и 03 взаимозаменяемы, также можно менять местами 02 и 04. Вместо 02 нельзя поставить 01 или 03. Если датчик оригинальный и новый, пружину и шток лучше дополнительно смазать густой смазкой.

Покупая датчик даже в проверенном магазине, следует смотреть на следующие нюансы:

• на упаковке отсутствуют метки, по которым можно отличить производителя;
• стикер на корпусе устройства желтый и не имеет рамок;
• игла имеет темный наконечник;
• уплотнительное кольцо тонкое и черное;
• шляпки заклепок меньше 3 мм в диаметре;
• пружина белого цвета;
• длина корпуса меньше длины штатного датчика «АвтоВАЗа» на 1 мм.

Все эти нюансы говорят о том, что предлагается контрафактный датчик холостого хода ВАЗ-2109. Фото настоящего и поддельного устройств вы видите выше.

Читайте НАС ВКонтакте

Датчик Холла ВАЗ 2109 (карбюратор)

Его неисправность может вызвать проблемы в карбюраторе. И весьма сложно определить, что виной всему эта крохотная деталька. Разве что, методом исключения. Иногда предлагают проверить его работу при помощи специального прибора.

Простой способ проверки работоспособности датчика Холла ВАЗ 2109 (карбюратор)

Берётся пробник с лампочкой. Его плюс и минус (это крайние контакты) на штекере подсоединяют к трамблеру. Между центральным проводом и массой должен образоваться зазор. После этого нужно замкнуть «минус» и центр. клемму. На проводе, или свече появится искра. Если она появилась – датчик Холла нужно менять. Если нет, проверяем дальше.

Впрочем, случается и так, что датчик работает, но неправильно. Тут можно выяснить, только заменив.

Если вы не знаете, где находится датчик Холла на ВАЗ 2109 (карбюратор), фото далее вам поможет.

«Датчик Холла» под номером 8 на этом фото

На датчик Холла ВАЗ 2109 (карбюратор) цена обычно невысока — около 120 рублей.

На этом фото изображена пластина прерывателя ВАЗ 2108 с датчиком Холла:

Датчик включения вентилятора ВАЗ 2109 (карбюратор)

Если вас интересует замена датчика включения вентилятора ваз 2109 карбюратор, Многих интересует, возможно ли поменять его, не сливая всю охлаждающую жидкость?

Ответ – да. Но вы потеряете некоторое количество охладителя в процессе замены. Датчик этот — по сути — обычный термостат. Есть в продаже специальные тумблеры, которыми его можно включать принудительно.

Датчик включения вентилятора ВАЗ 2109 (карбюратор)

Иногда нужно просто всё разобрать и прочистить. На датчик может попасть грязь и «накипь». В любом из этих случаев, даже, если нужно будет менять датчик, ничего страшного в этом нет. Сама деталь очень дешевая, её замену может выполнить, как сам водитель, так и работники автомобильной мастерской.

Лада 2109 1992, 71 л. с. — самостоятельный ремонт

Комментарии 6

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Зря все это, надо было просто заменить систему хх если та ваышла из строя, но скорей всего просто почистить и отрегулировать карб САМОМУ.

Калхоз не калхоз незнаю, но у меня в машине есть еще проблемы и решать каждый раз эту нет смысла… на счет настройки карба езжу к карбюраторщикам не умею настраивать.

По моему это колхозное решение этой проблемы. Карбюратор надо настраивать. Ты пробовал крутить винт качества, он тоже влияет на хх. Может у тебя даже глючная система эпхх.

Долго мучался с магнитными клапанами(поменял 4 штуки)В итоге взял дорогой(170р)-как сказали «заводской»))Тьфу-тьфу пока работает, но когда «крякнет» сделаю наверное так же как и ты.Больше клапана покупать не буду))

Да) от старого откуси иглу и проблем не будет)

попробую со старым клапаном может

Полная версия сайта

Вывод

Если обороты двигателя, на ВАЗ 2109, 21099, с системой питания инжектор, плавают во время холостого хода, не спешите менять РХХ. Причиной, также, может быть и неисправный ДПДЗ. На более новых моделях — 2110, 2115, и т.д., при неисправности ДПДЗ, загорается лампочка «CHECK ENGINE», которая помогает определить его поломку, так как симптомы у него, с РХХ, абсолютно одинаковые. Ну а на моделях 2109 и 21099, поломка ДПДЗ, определяется при самостоятельной, отдельной проверке.

Где находится датчик положения дроссельной заслонки? Он располагается на самой дроссельной заслонки, с крайней ее части «Отмечен цифрой 1», более подробно о том какую форму он имеет, и где именно находится на дроссельной заслонки, смотрите на фото:

Когда нужно менять датчик положения дроссельной заслонки? По сути сам датчик может выйти из строя в любой момент, а так же в любое время, никто этого предсказать не может, а вот какие неисправности начнутся с двигателем, после выхода из строя этого датчика, смотрите ниже:

• Самая распространенная проблема которая возникает с двигателем, после выхода этого датчика из строя, так это повышаются обороты двигателя на холостом ходу.

• А так же при неисправном датчике, двигатель у автомобиля может буквально неправильно работать, то есть при движении машина может глохнуть, а при разгоне у автомобиля могут происходить рывки.
