Замок задней двери у Лада 2114

Лада 2114 ★❼❶★ › Бортжурнал › Почему это не сделал АвтоВАЗ? / Brano замки на ВАЗ 2114

Сегодня в рубрике «сделай автомобиль комфортнее» речь пойдет о замках дверей.Как уже понятно из заголовка меня не устраивают штатные щелкалки. Пойдя путем малой крови, я поменял пальцы . Эффект был, но меня на долго не хватило =) Я начал искать в своем городе ГАЗовские замки или как их еще зовут Волгозамки, фирмы Brano (Чехия). Нашел в специализированном магазине ГАЗ.Собственно из за чего сыр бор, двери проклеены виброй, противный звук консервной банки пропал, остался противный щелкающий призвук замка.Был куплен на пробу замок на переднюю левую дверь.

Сравнение работы замков Brano и Вазовского.

https://youtube.com/watch?v=Qn8kZQ2tmkI

Возможно камера не передает всю полноту картины, но разница заметна.

Теперь про замки и их установку.

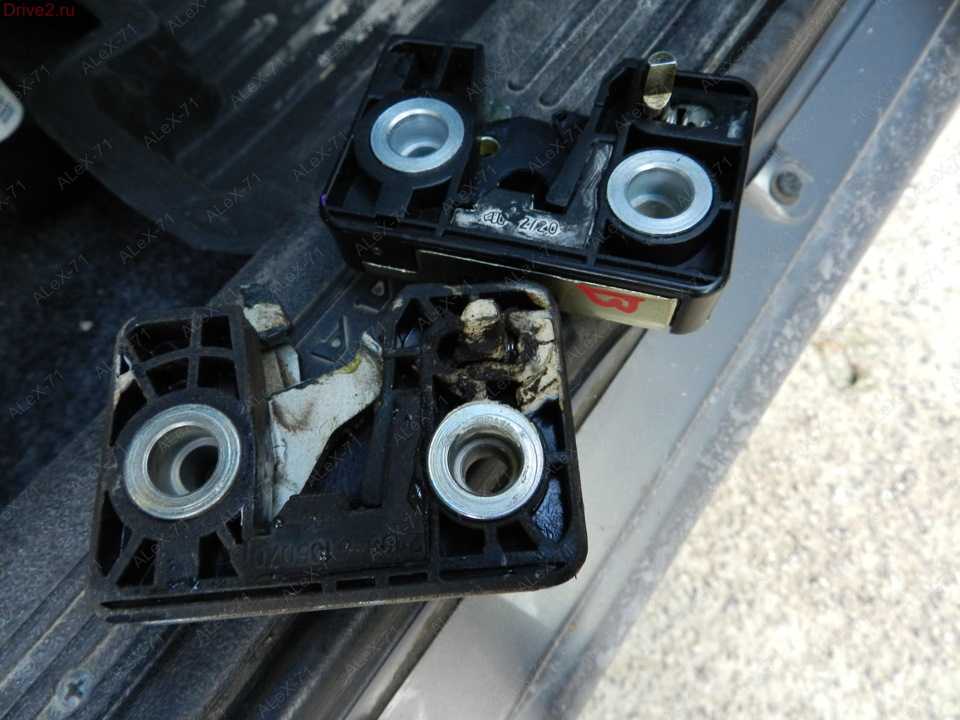

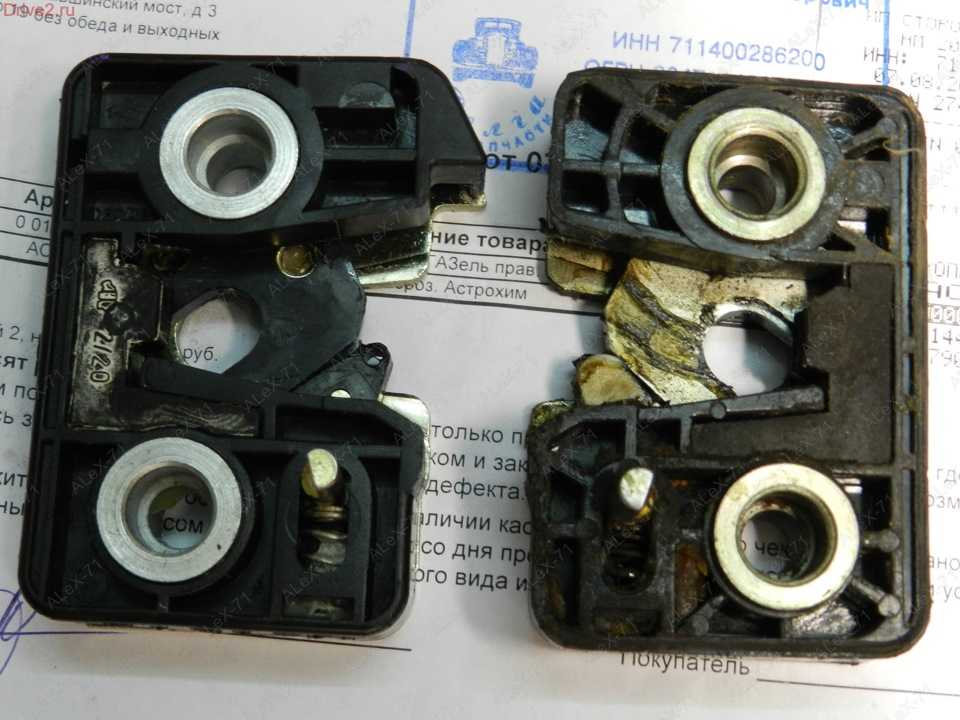

Brano Ваз (сток)

Brano в пластике, Ваз …

Еще один интересный момент в новом замке есть маленький назовем его «демпфер», который не дает биться механизму о корпус замка.

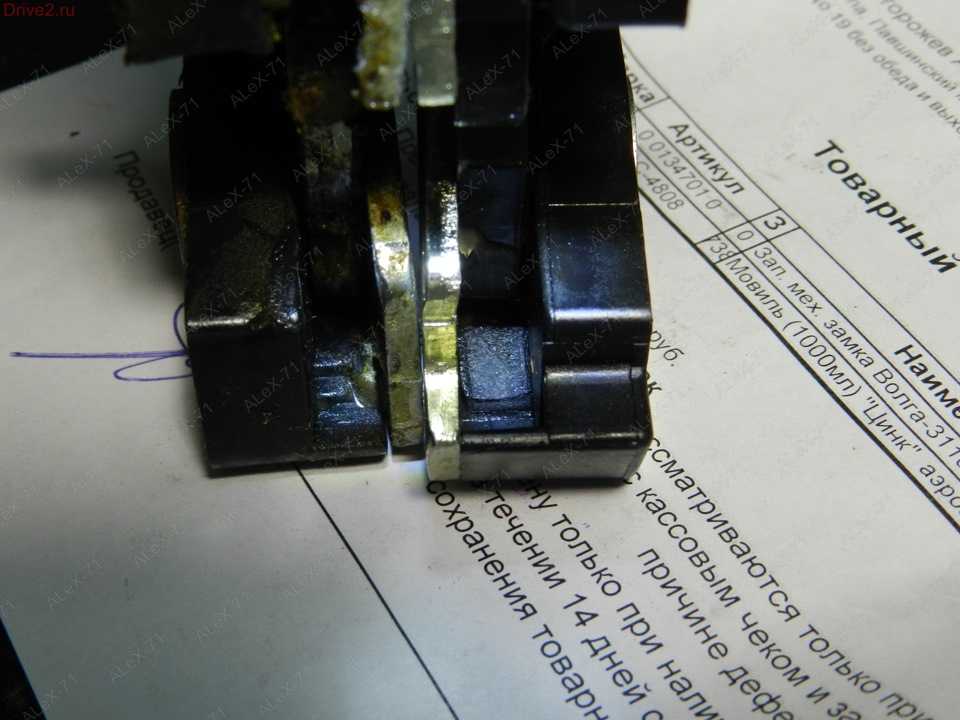

вроде одинаково )

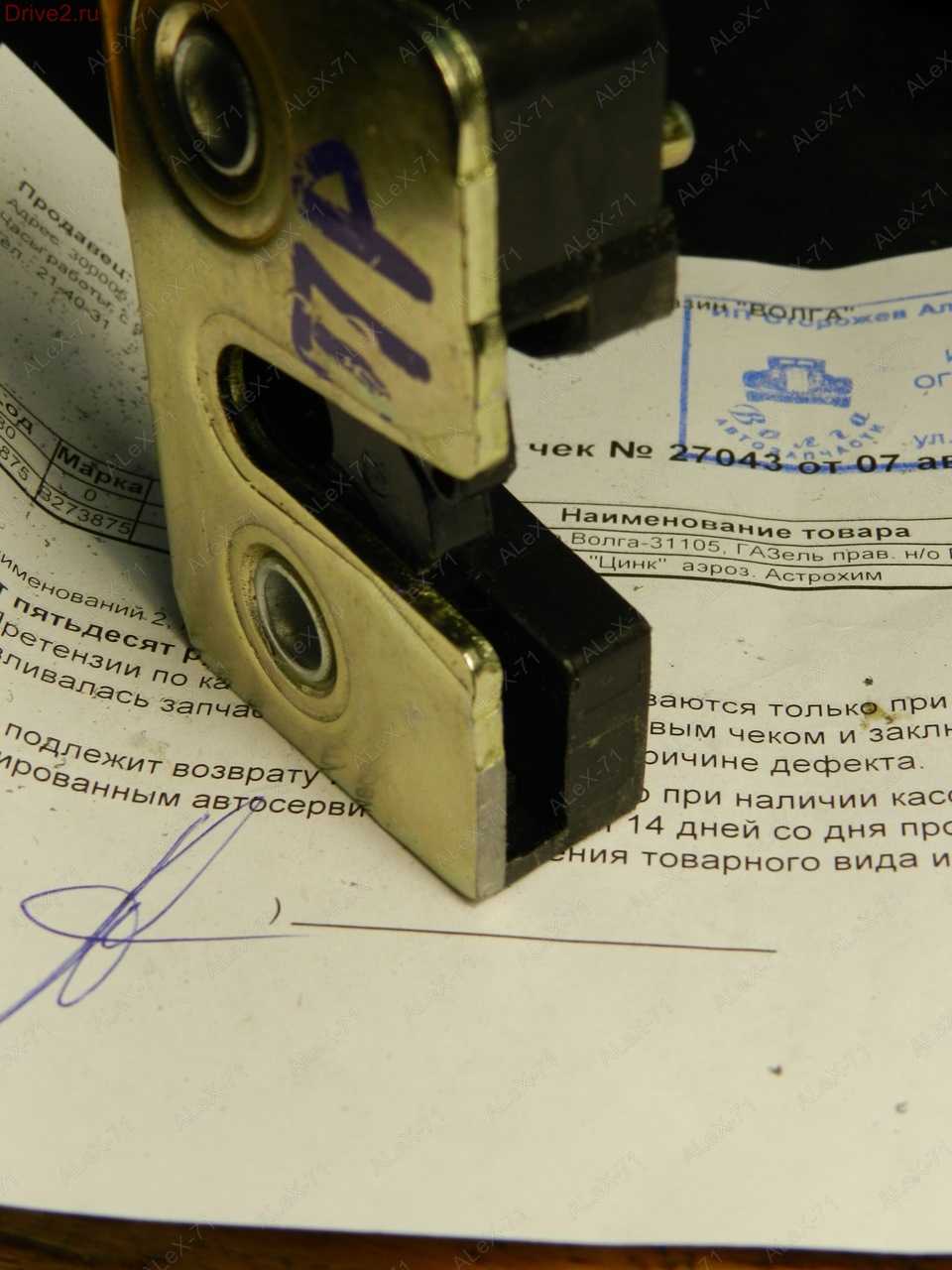

Вот справа внутри тот самый маленький демпфер

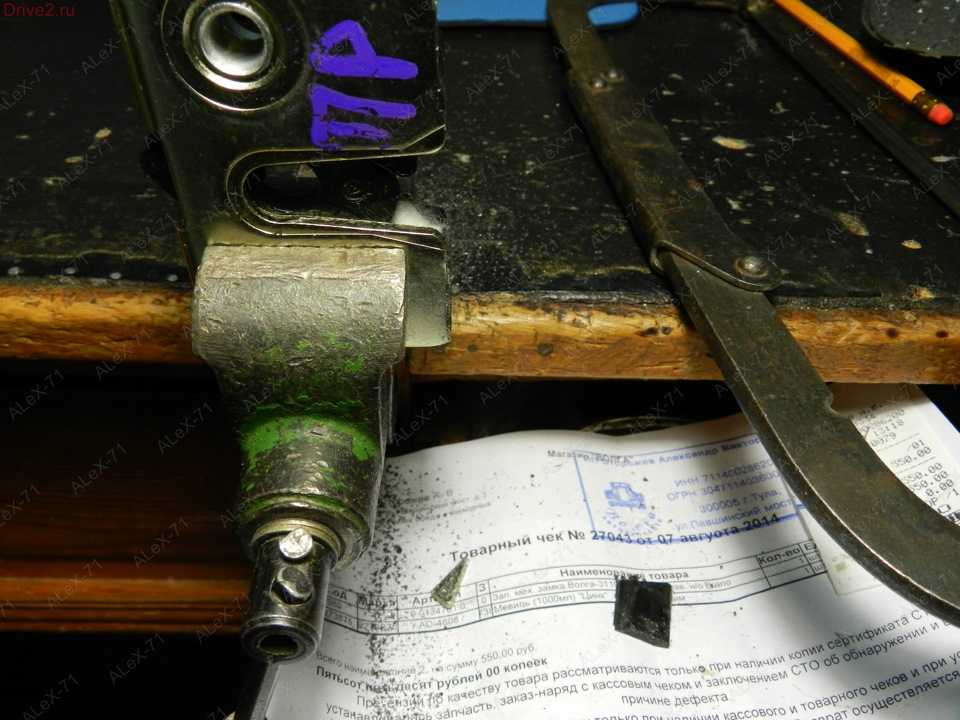

Как было видно на ГАЗовском замке есть не нужный нам клювик, который пластиком упирается в ответную часть замка и не дает закрыть дверь (железка не мешает).

Значит будем пИлять

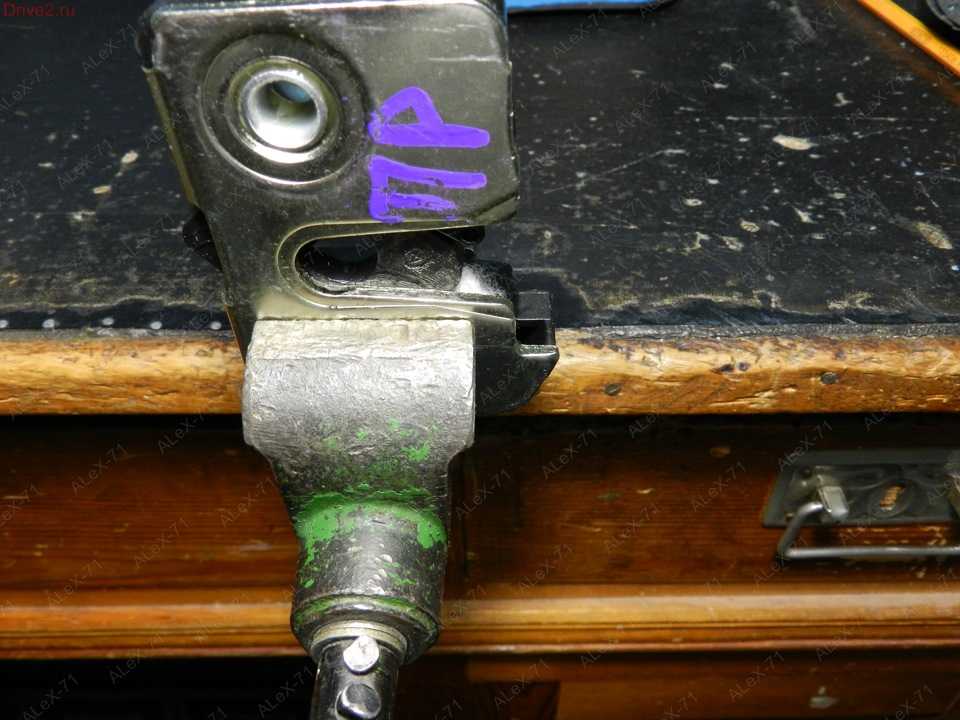

Так уже похоже

готов к инсталяции

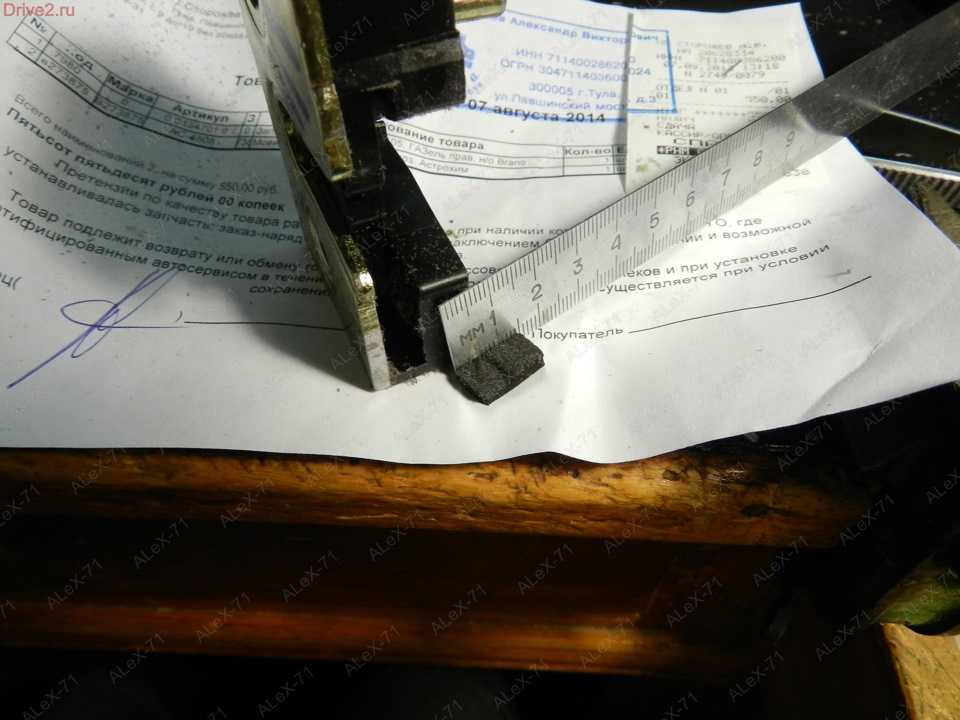

Вот этот демпферок. 1,5*0,8смВот такая чистота)

Я не использовал всякие шпильки, «чтобы не провалился замок в дверь». Если все делать аккуратно ничего не провалится. (проверно)

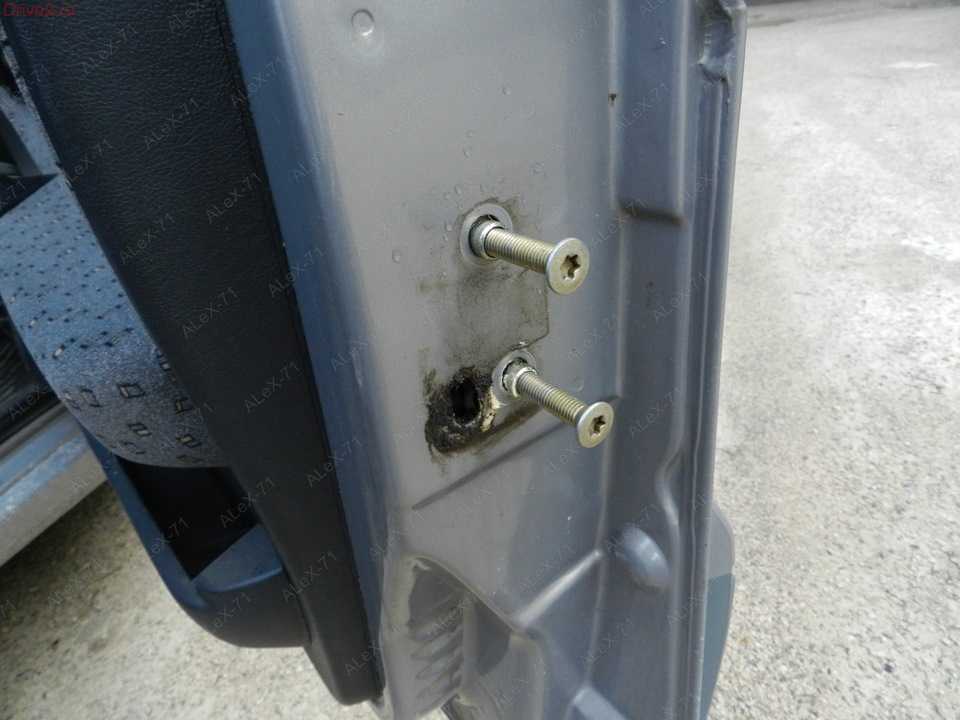

Подмарафетил

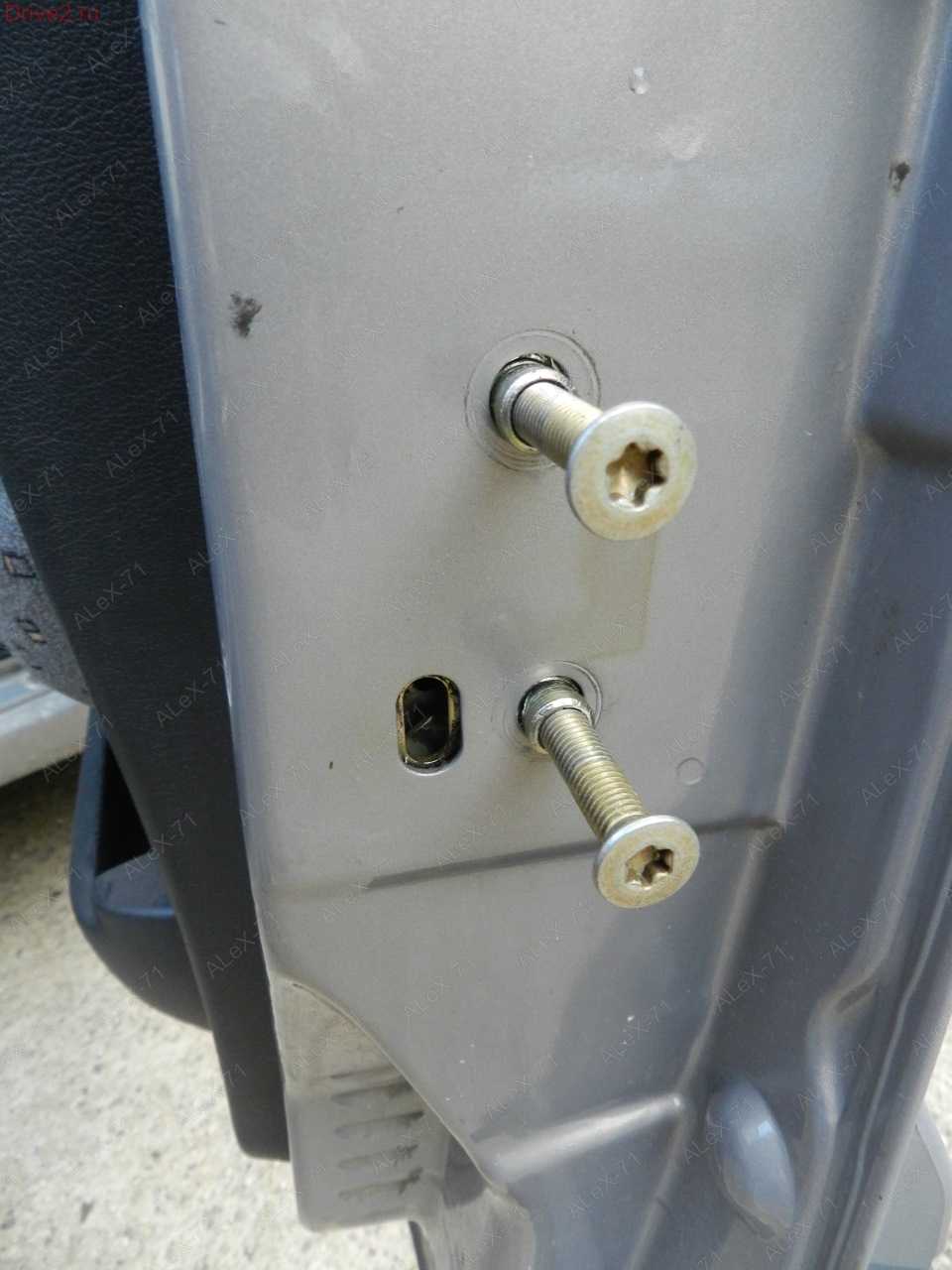

Заводской почти чистый)

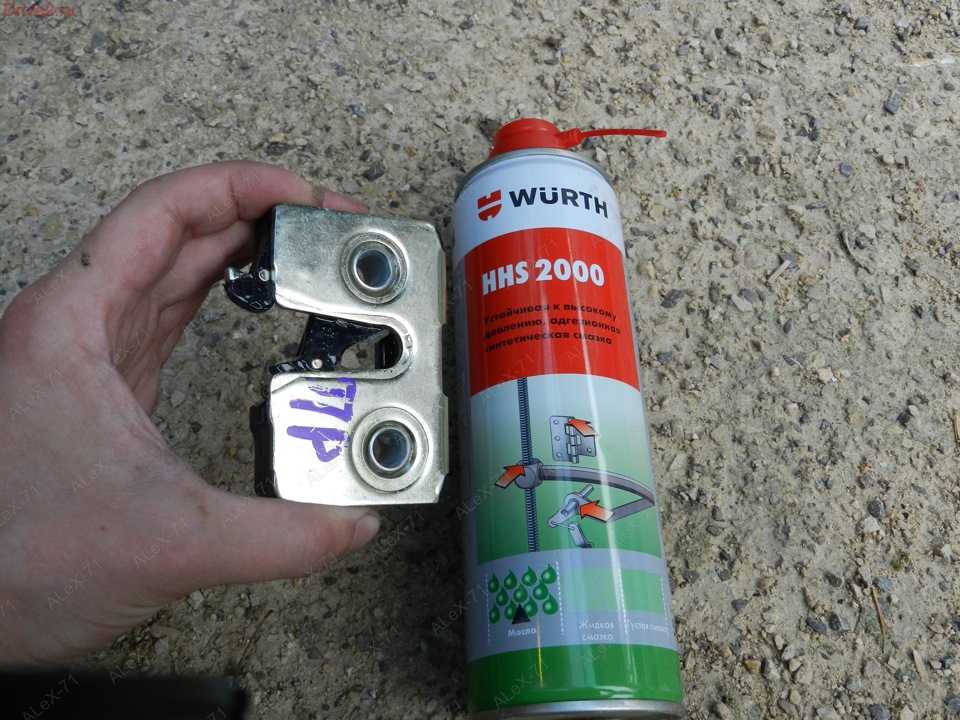

Перед установкой побрызгал модной смазкой

Для отчетности

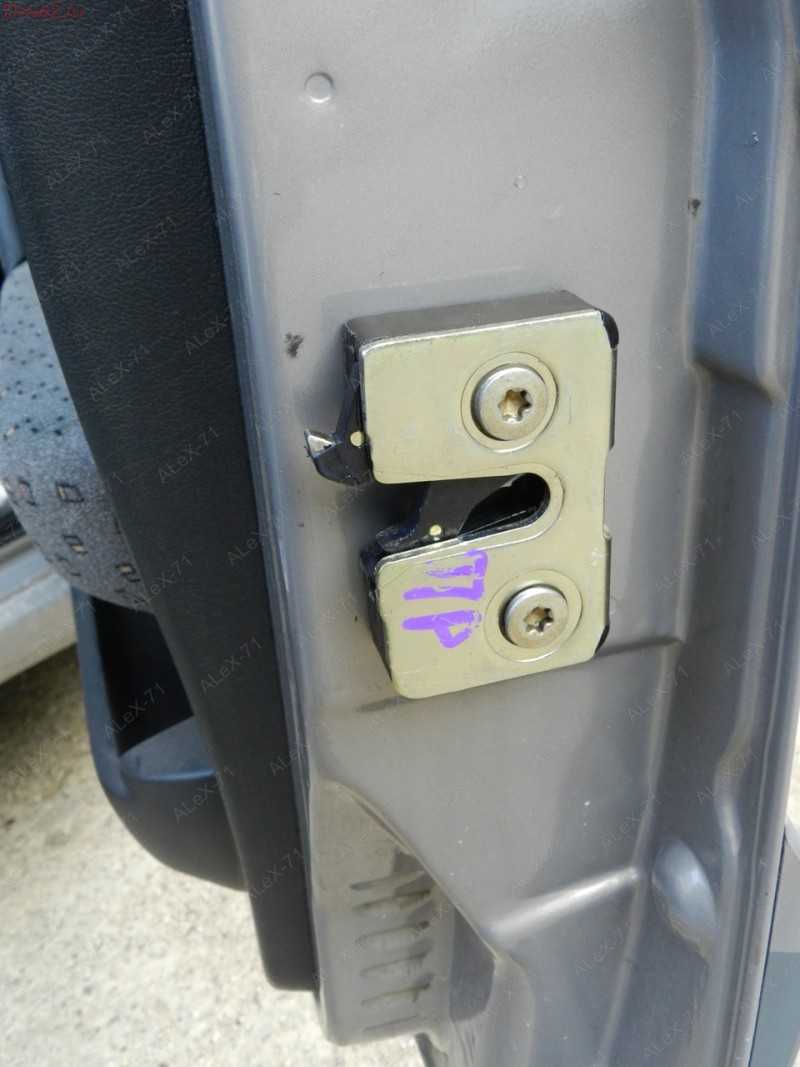

Правая дверь

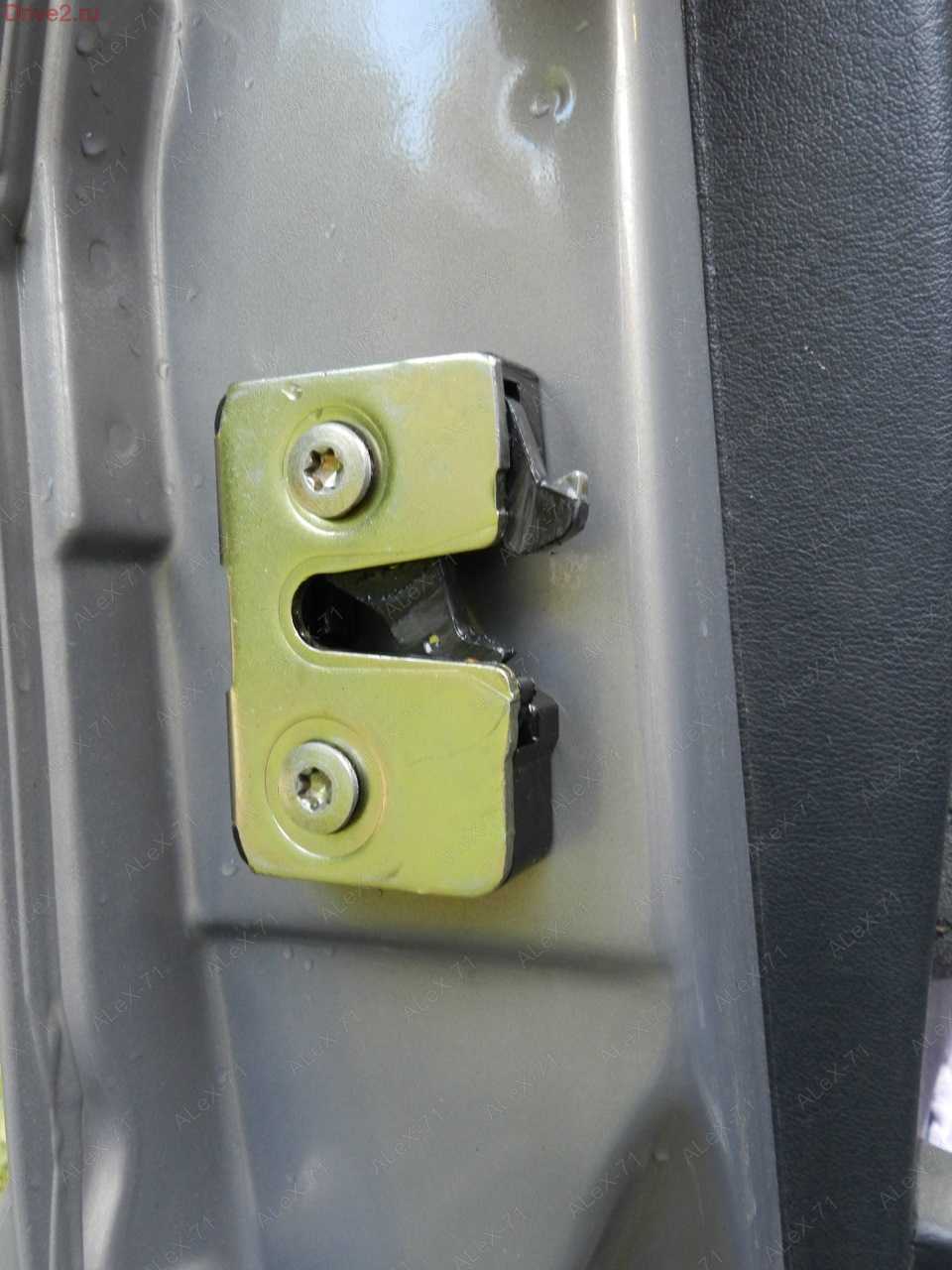

Левая дверь

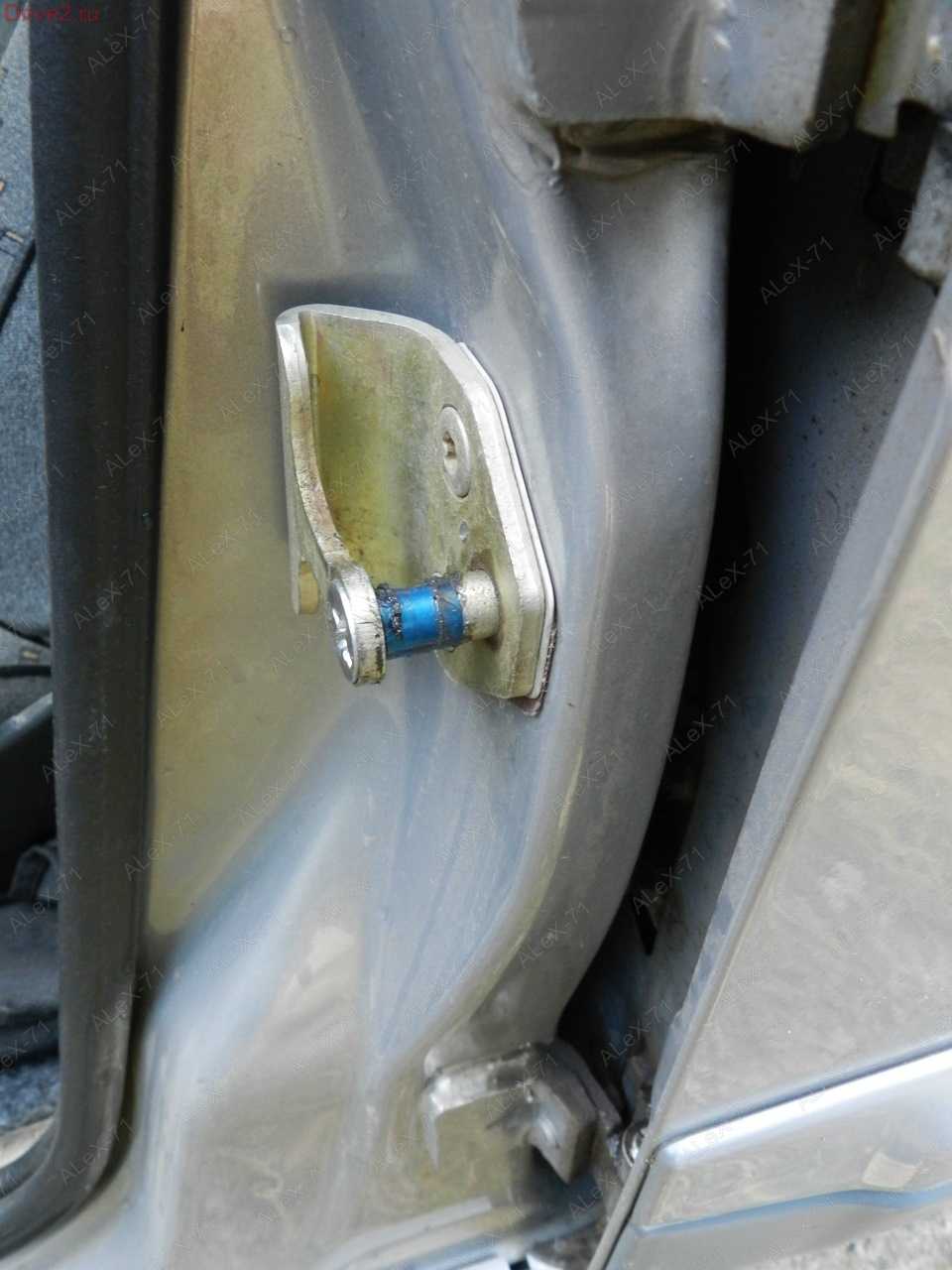

Пальцы одинаковые на всех дверях

И напоследок сравнение:— Левая передняя дверь (шви) Brano— Задняя правая (без шви) ВАЗовский— Правая передняя (шви) Вазовский

https://youtube.com/watch?v=qjihE8ybOnk

А теперь результат на правой двери

https://youtube.com/watch?v=5DM63iaHgJQ

21 век на дворе, а двери на машине как калитка =) хотя есть еще и варианты покруче например на нексии 2 калитка та еще )).

Спасибо за внимание, следите за бж =)

>Замок задней двери — снятие, установка и регулировка

Для выполнения работы потребуется ударная отвертка.

Где находится центральный замок ваз 2114

Система состоит из следующих составных элементов:

монтажный блок;
предохранитель на 8 ампер;
4 моторедуктора (по одному в каждой двери, причем тот, который в водительской двери, имеет контактную группу);
блок управления ЦЗ;
проводов (красный, черный, голубой, желтый) и штекеры;
тяги, которые располагаются в каждой двери;
концевых переключателей, которые сигнализирует о текущем состоянии двери (открыто или закрыто).

ЦЗ расположен в водительской двери, так же как и электропривод. Если говорить о системе целиком, то она распределена по 4 дверям (в некоторых случаях распространяется и на багажник), и центральной панели (блок управления).

Проверка и диагностика

Если ваш автомобиль снабжен одной из систем сигнализации, то диагностические мероприятия лучше начинать с нее. Следует проверить работу центрального замка при использовании брелока, так и при открывании, запирании с помощью ключа. Если при ручной проверке ЦЗ работает корректно, то причина заключается в сигнализации.

Дополнительно, не лишним будет проверить уровень заряда АКБ, так как при его недостаточности случаются перебои в работе многих электропотребителей. Вообще, проверку лучше всего производить, как говорится по пути наименьшего сопротивления. То есть диагностируйте, то, что не требует использования значительных усилий.

Решил поделиться с теми, кому интересно, как и что можно сделать с штатными и с так называемыми «бесшумными» замками на своём переднеприводном ТАЗе, что бы двери максимально легко закрывались и открывались при легком отжатии ручки, ну ничем не хуже чем на японцах или даже лучше в некоторых случаях.

С замками своего авто я поработал довольно уже давно, но остались кое-какие недочеты, которые все хотелось доработать и вот как раз это получилось сделать наполовину как раз сейчас. Почему на половину, об этом ниже. Что сказать про штатные замки ну в моем случае — пятнашки… В целом конечно на порядок лучше, чем на классике, но по сравнению с теми-же японцами — дверь закрывается хуже, дверью надо сильнее хлопать, при закрытии замок щелкает просто капец, ну и при открытии двери есть такая болезнь — заедание наружней ручки, думаю с этим многие сталкивались.

На наших-же замках пружины так давят на крючки, что их пальцем-то хреново отжимать. В общем, проблему с пластиком на крючках сейчас уже решили — в продаже таких много, купил, поставил и дверь закрывается тише, но… Усилие на закрытие и открытие такое же, как и было осталось.

Снятый замок. В данном случае обычный не бесшумный

Что бы его разобрать, пришлось решить проблему с завальцованными втулками. Я решил развальцованные края просто аккуратно высверлить, в этом мне помогла дрель и сверло на 12,5мм

Обычное сверло по металлу диаметром 12,5мм

Аккуратно высверлил развальцовку, не глубже чем она заканчивается.

Вот что получилось

После чего открыть замок не составило ни какого труда

Снял верхнюю крышку…

Вытащил оба крючка…

Вытащил две парные пружинки нижнего крючка и пружину верхнего …

Ну вот, собственно, и весь замок в деталях. Не стал снимать только резиновый отбойник — к нему нареканий нет

Первым делом занялся с парой пружинок нижнего крючка. Убрал ту, что снаружи, большую диаметром. Так как она довольно-таки жесткая. Оставшейся малой пружины вполне хватает для работы крючка, зато работать он стал в два раза мягче.

Еще один момент на который я обратил внимание — это очень сильный боковой люфт нижнего крючка. Не знаю конечно, может он ни на что не влияет, но мне почему-то кажется, что он тоже вносит свою лепту в плохое открытие двери, то есть то самое закусывание ручки двери при отжатии

Я решил его устранить. Для этого мне пригодилась шайба, выбранная среди кучи других в гараже.

Вот такая шайба размером по отношению к крючку

Толщина примерно 1,25-1,50мм

Наружный диаметр шайбы я замерять не стал, на фото все хорошо видно, внутренний точно по штоку крючка, вроде на 5мм

3 Электропривод замка крышки багажника на ВАЗ 2114

Самым популярным и простым способом установки электропривода на крышку багажника на ВАЗ 2114 является подсоединение универсального комплекта электропривода. Для этого необходимы:

металлический тросик в оболочке сечением 1,5 мм и длиной 0,5 м,
пара контактных проводов подключения (4–5 метров каждый),
саморезы с расширенными шляпками,
контактные группы от клеммной колодки,
кнопка открытия замка,
предохранитель,
держатель.

Установка электропривода на багажник

Первым делом нужно зажать ключом на 7 резьбовую втулку на корпусе замка и, удерживая ее обычной отверткой, отвернуть стопорный винт тягового механизма. Под него необходимо установить шайбу чуть большего, чем стандартный, диаметра.

Из комплекта с электрическим приводом замка следует сделать крючок из стальной проволоки диаметром 20 миллиметров, который нужно зацепить за стопорный винт замка (под установленной шайбой) и за рейку электропривода. Реле электропривода можно закрепить на усилитель крышки багажника при помощи саморезов.

После этого нужно соединить пластину из комплекта с активатором с помощью болтов крепления замка таким образом, чтобы между язычком замка и пластиной оставался зазор примерно 15 мм. Далее устанавливается сам электрический активатор. В зависимости от формы место установки может различаться, в нашем случае активатор имеет прямоугольный корпус. Закрепить активатор можно двумя или тремя саморезами к корпусу багажника.

Далее следует изготовить тягу из отрезка тросика, она будет соединять рычаг замка с рейкой электропривода, и соединить тросик со стопорным механизмом и язычком замка. Теперь можно приступать к подключению проводов. Трос можно также провести с помощью установки роликового механизма, для этого потребуется механизм стеклоподъемника от любого «классического» ВАЗа, винт с шайбой и втулки. Ролик устанавливается на место редуктора стеклоочистителя. Длину троса подбирайте таким образом, чтобы он не провисал, но и не слишком сильно отводил защелку замка. Провода прокладываются по периметру двери багажника под обшивкой потолка.

Минусовой провод активатора соединяется с металлом так, чтобы во время эксплуатации он не повредился. Плюсовой контакт от активатора прокладывается к месту установки кнопки (лучше всего в отверстие возле прикуривателя, там есть свободное место, или в центральный тоннель). Подключаем провод к аккумулятору, протаскивая его через отверстие возле вакуумного усилителя тормозов, и устанавливаем предохранитель.

2 Снятие и замена замка двери багажника ВАЗ 2114

Чтобы провести ремонт и снять замок, необходимо иметь набор стандартных отверток и ключ на 8. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части десятью пластмассовыми клипсами с резьбой по всему периметру, и пластиковый кожух замка.

Теперь выньте обшивку, открутите гайку крепления замка к панели и отверните провода массы, стоп-сигнала и редуктора заднего дворника. Далее открутите правую гайку и снимите внутренний замок с креплений. Оцените состояние пружины – если она обжата или слаба, ее необходимо заменить. Помимо пружины можно также проверить состояние внутренней личинки замка.

Проверка внутренней личинки замка

Помните, что замок на ВАЗ 2114 не разбирается, поэтому если из строя вышла сердцевина или опорный механизм, частичный ремонт, скорее всего, не поможет, замок нужно полностью менять. Установка нового замка производится в порядке обратном снятию, при этом перед полной затяжкой болтов крепления отрегулируйте положение двери с помощью фиксаторов и только после этого затяните болты на максимум.

Что касается замка капота на эту модель, то самой частой проблемой является обрыв тягового механизма (тросика) капота, который необходимо заменить. Если обрыв произошел со стороны салона, замок капота можно ремонтировать с помощью плоскогубцев, которыми следует вытянуть трос и установить на его место новый.

В случае обрыва троса с внешней стороны капота вытащить его сложнее, для этого придется залезать под капот и тянуть механизм к левой стороне. Если замок капота просто замерз, используйте специальные жидкости или фен для обогрева. Если это не помогает, можно попробовать вскрыть замок капота плоской отверткой со стороны радиатора, если отсутствуют пластиковые дефлекторы.

7 распространенных неисправностей

Почему не работает центральный замок ваз 2114, спросите вы?
Чаше всего перебои возникают при температурных перепадах, влажной погоде. Первые признаки — нечеткая работа замка, заклинивание или не полное срабатывание.

Ниже перечислим топ главных поломок:

Неисправность реле. В данном случае можно обойтись «малой кровью», купить и поменять деталь проще простого.
Замыкания. Данный вариант уже более проблематичен, нежели предыдущий. Теперь нам понадобится мультиметр, с помощью него необходимо прозвонить проводку.
Нарушение электропроводки. Здесь речь идет об обрывах, нарушениях изоляции. Требуется тщательный осмотр.
Активные помехи со стороны «Г-образных» пружинок при работе тяги. Эта неисправность, а вернее недоработка, заключается в том, что пружина, которая помогает в движении механизму замка, со временем создает препятствия для свободного хода. В результате возникают проблемы с работой ЦЗ. Решение вопроса простое и одновременно гениальное – извлечь все пружинки из 4 дверей. С точки зрения работоспособности механизма, отсутствие пружины не скажется на его работе, наоборот, центральный замок заработает с новой силой!
Выход из строя блока центрального замка. Такая ситуация не слишком распространена, но имеет место быть. Проверить блок можно при помощи знакомого нам мультиметра. Все что нужно это замерить напряжение на контактах БЦЗ. При отсутствии измерительного прибора, возможно, прибегнуть к следующему методу: напряжение с отрицательной клеммы аккумуляторной батареи нужно передать на контакты моторедуктора, после чего можно понаблюдать за работой узла.
Неисправность предохранителя центрального замка ваз 2114.Проблема может быть спровоцирована работой узла в условиях повышенных нагрузок (например, когда затруднен ход сердцевины). Довольно распространенное явление среди любителей всевозможного тюнинга, изменения стоковых накладок на двери. В результате таких модификаций зазор под ходунок оказывается меньшего диаметра, нежели заводской. Как результат – затруднение работы ЦЗ, повышенная нагрузка на привод и электрику в целом. Потому не удивительно, что предохранитель перегорает.
Активатор ЦЗ неисправен. Один из самых уязвимых элементов в системе. Выходу из строя способствует воздействие влаги, окисление, механический износ в результате трения.

Инструменты для работы:

Крестовая отвертка;
Зубило (узкое);
Молоток;
Вороток;
Головка на десять.

Также понадобится четыре новых болта с отрывными головками.

Снимаем минусовую клемму.
Откручиваем шесть винтов крепления нижнего пластикового кожуха под рулем.
После откручивания винтов, снимаем нижний и верхний кожухи.

Отключаем разъем от подрулевого переключателя и вынимаем его.
Болты крепления замка с круглыми шляпками (отрывными). По инструкции болты нужно затягивать пока шляпки не оборвет. В нашем случае замок уже менялся, и только два болта с оборванными шляпками. Чтобы открутить болты, которые с оборванными шляпками, нужно зубило и молоток. Ставим зубило в наклон откручивания и бьем молотком по нему. Ниже все наглядно видно.
Как только шляпка легко пойдет зубилом, откручиваем ее от руки.
В нашем случае только два болта с оборванными шляпками, поэтому далее с помощью головки на десять выкручиваем два болта. Если у вас все шляпки оборваны, то работаем зубилом и руками.
Когда будете выкручивать последний болт, держите замок зажигания руками, чтобы он не упал.
После выкручивания последнего болта, отключаем разъем и снимаем замок зажигания на ВАЗ 2114 и других моделях.

Сборка производится в обратном порядке без особых нюансов. Наглядно процесс замены замка смотрите в этом видео:

1 Регулировка и ремонт замка крышки багажника и капота ВАЗ 2114

Регулировать замок багажника обычно приходится в тех случаях, когда крышка самопроизвольно открывается при движении, закрывается недостаточно плотно, с усилием или не закрывается вообще. Если багажник постоянно открывается, например, при движении по кочкам, нужна регулировка крышки, скорее всего, стерся или сломался запорный «зуб» замка, который входит внутрь площадки при закрывании. Замена опорного механизма осуществляется после снятия замка. Его можно выбить из корпуса и заменить новым, при этом можно заменить и опорную площадку, особенно если в месте запирания есть характерный износ.

Износ уплотнителя крышки багажника ВАЗ 2114

Уплотнители можно заменить или отрегулировать, так как их можно выкрутить, это также позволит отрегулировать багажник по высоте. Если багажник не закрывается, причин может быть несколько, самая частая из них – неправильное положение запорной площадки или штока, на который крепится запорный механизм. Если появились зазоры, то регулировка багажника осуществляется с помощью подпотолочных креплений по краям в районе закрывания крышки.

Если замок багажника не закрывается, значит, силуминовые детали (сердцевина) лопнула, что означает необходимость полной замены замка. На ВАЗ 2114 и других моделях семейства механизм отпирания дверей и капота неразборный, поэтому замена производится полным комплектом.

Советы по замене и регулировке замка двери ВАЗ 2114

При замене замка двери следует учитывать, что принципиальных отличий в устройстве замков передних и задних дверей нет. Главное отличие передних дверных замков от задних в том, что в конструкции предусмотрено дополнительная тяга для присоединения цилиндров выключателей дверных замков (личинок). Соответственно, отличаются и дверные ручки, так как в передних наружных ручках предусмотрено отверстие для личинки.

Если открывание внутренней дверной ручкой происходит с затруднением, необходимо отрегулировать положение ручки, ослабив винты крепления, а ручку вместе с кронштейном надлежит сдвинуть в требуемое положение. Дверные замки ВАЗ 2114 неразборные и в случае поломки ремонту не подлежат.

Чтобы произвести правильную регулировку замков дверей необходимо:

Ослабить болты крепления фиксатора двери.
Рекомендуется простым карандашом обрисовать контуры фиксатора на стойке кузова.
Если дверь захлопывается слишком туго, необходимо произвести сдвиг фиксатора наружу. Если дверь закрывается неплотно, то фиксатор необходимо сместить внутрь.
Соответственно необходимо отрегулировать фиксатор по вертикале, если дверь опускается, необходимо сместить фиксатор вверх, если приподымается, то вниз.

Для выполнения замены дверных замков необходим такой инструмент:

трещотка и удлинитель;
головка «на 8»;
проникающая смазка WD-40;
отвертка плоская и крестообразная;
новые замки для двери.

Замок внутренний для задней двери ВАЗ 2109-15: правый — 21090620501210, левый — 21090620501310, c ценой в 200 рублей. Замок внутренний для передней двери ВАЗ 2109-15: правый — 21080610501210, левый — 21080610501310, цена в 260 рублей.

Стоимость указана на лето 2017 года по Москве и области.

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери и снимаем облицовку.

С помощью монтажной пластиковой лопаточки вынимаем заглушку ручки подлокотника.

Отвинчиваем крестообразной отверткой два винта крепления ручки подлокотника к внутренней панели двери.

Снимаем ручку подлокотника.

Крестообразной отвёрткой выворачиваем кнопку блокировки двери.

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

Снимаем накладку.

Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединяем переключатель проводов.

Откручиваем четыре болта крепления динамика.

Вынимаем динамик.

С помощью лопаточки или отвёртки аккуратно отщелкнуть шесть пистонов и снимаем карту двери.

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

Крестообразной отвёрткой отворачиваем два винта крепления внутренней ручки двери. Затем вынимаем внутреннюю ручку замка двери.

Ремонт замков дверей салона

Потеря ключей или заклинивание замка – неприятная ситуация для любого автолюбителя. Не стоит ломать дверь или запирающий механизм. Аккуратно вскройте дверь, чтобы не повредить тяги и корпус запирающего механизма. После этого приступайте к остальным работам. Инструкция по съему и замене личинки евроручки выглядит следующим образом:

Снимите обшивку с двери. Эта работа не займет у вас много труда, но старайтесь не повредить материал.
Отсоединение тяг – одна из самых сложных частей работы. Нижнюю подцепите пассатижами и снимите с ручки. Потом ее легко вставить обратно. Для того, чтобы удалить верхнюю, в ручку упритесь отверткой, ненужный провод проденьте сквозь тягу и резко дерните. Без отвертки тяга погнется.
Ключом на 8 выкрутите ручку.
Перед дальнейшей работой запомните положение замка. Вытащите сбоку штифт и уберите тягу.
Снимите пружину и вытащите личинку.
Паз, где находилась личинка смажьте WD-40.
Новая личинка поставляется вместе с ключом. Не вытаскивайте его до установки замка. Новую деталь иногда требуется аккуратно доработать напильником. Это случается, если она произведена в Китае или просто некачественная.
Если штифт не вставляется в отверстие свободно, то нужно слегка подпилить место для него.

Сборка происходит в обратном порядке. Не забудьте подключить тяги и проверить работоспособность замка до того, как вы впервые запрете машину. На эту работу у вас уйдет не больше часа. Обшивка всегда ставится в последнюю очередь, после настройки запорного механизма.

Техника подготовки к замене неисправного замка зажигания на ВАЗ 2114: ключевые мероприятия

Операция предусматривает создание открытого доступа к месту монтажа «стартового» замка. В группу подготовительных объединены следующие мероприятия:

демонтаж рулевого кожуха;
изъятие подрулевых переключателей из посадочных мест.

Для удобства проведения операции можно демонтировать соединитель подрулевых переключателей и рулевое колесо.

Аккуратно снять рулевой кожух поможет следующая методика:

отсоединить «массу» от аккумулятора;
демонтировать с помощью крестообразной отвертки 3 винта, скрепляющих две части рулевого кожуха (доступ — со стороны нижнего корпуса, один винт — слева, два — справа);
удалить саморез, крепящий корпус к соединителю подрулевых переключателей;
выкрутить два самореза, фиксирующих нижний корпус относительно рулевой колонки;
отвести вниз рычаг, фиксирующий рулевую колонку «по углу»;
опустить «баранку» вниз;
снять нижний кожух;
отсоединить от «аварийки» колодку питания;
снять верхний кожух.

Подрулевые переключатели при замене неисправного замка зажигания на ВАЗ 2114 демонтируются поочередно. Сначала вынимаются из посадочных мест одновременным нажатием на оба фиксатора, затем отсоединяются от питающей колодки.

Замена и регулировка замка багажника

Работы по настройке заключаются в том, что необходимо изменить высоту тяг. Крепятся тяги с помощью наконечников из пластика, имеющих внутри шаровую опору. Верная настройка замка двери проводится путем вытаскивания паза. Далее вам нужно будет слегка покрутить против или по часовой стрелке. Замок регулируется методом подбора идеальной длины. Поэтому запаситесь терпением.

Работа ведется в следующем порядке:

Снимается обшивка.
Замените опорный механизм. При поломке опорного зуба замка. Замените не только личинку, но и новый корпус. В целом эта работа не отличается от той, что нужно проделать для ремонта замка двери.
Регулировка проводится при помощи нижнего фиксатора. Выкрутите гайки и снимите шайбы. Сборка и разборка фиксатора поможет вам настроить замок. Действовать в этом случае нужно методом подбора. Нужным результатом считается момент, когда дверь закрывается без усилий и не вибрирует при захлопывании и езде на автомобиле.

Лада 2114 белое облако › Бортжурнал › Замена замка багажника 2114 на Калиновский замок

Через пару месяцев как купил машину, появилась проблема, при большой скорости из-за вибрации, стал открываться багажник. Всё чаще и чаще, представьте, еду ночью, ехать больше тысячи км, и багажник открывается каждые 50-70 км, меня это бесило, каждый раз останавливаться чтобы закрыть его, пробовал закрывать на ключ, и снова открывается, а так как амортизаторы новые, багажник расскрывался полностью. Ну деваться некуда, пришлось так проехать 1200 км за ночь. Там

уже днем повозился, пробовал и замок двигать, и резинки на двери затягивать/ослаблять, и один фиг безполезно. С такими же проблемами через сутки вернулся обратно домой, и так и ездил, пару раз в день все равно открывася на неровных участках дороги. И я понял что надо что то делать с замком, друг подсказал поставить замок от Калины. покатался по магазинам, все нужное сразу не смог найти, в одном магазине купил замок, в другом кнопку багажника от 2110 в третьем активатор.( а вот вторую часть замка нигде не нашел, крючка не было, решил сам сделать)

Приехал в гараж и начал снимать родной, снял быстро, примерил, что да как.было решено крепить его к креплению моторчика заднего дворника.

отрезал не нужное

закрутил на место и посмотрел не упирается ли никуда

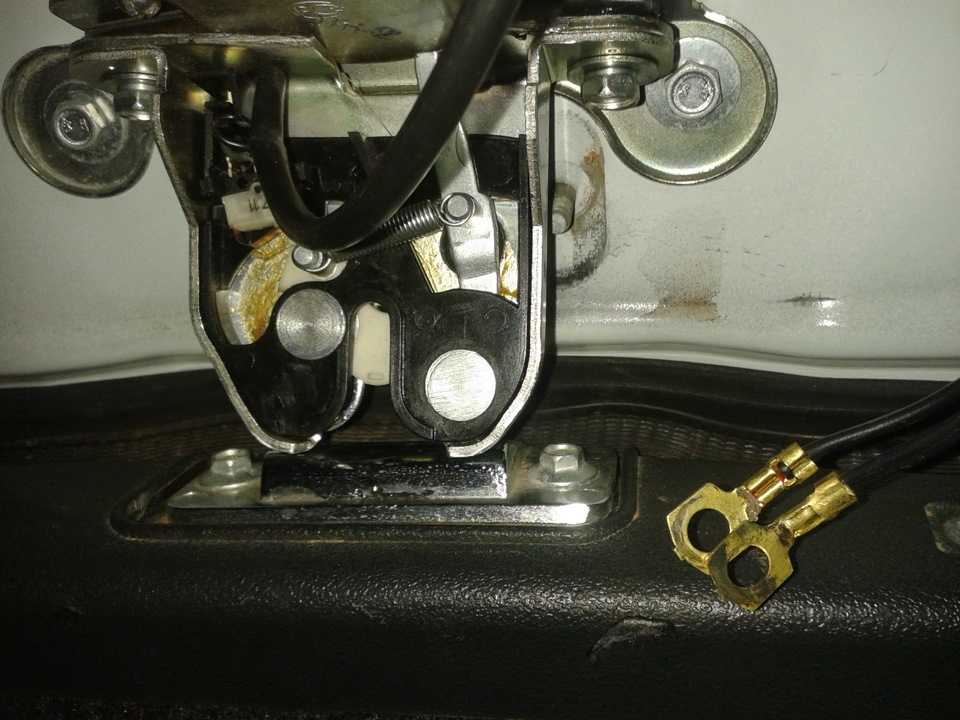

проверил как садится замок

Просверлил дрелью отверстия, и закрутил

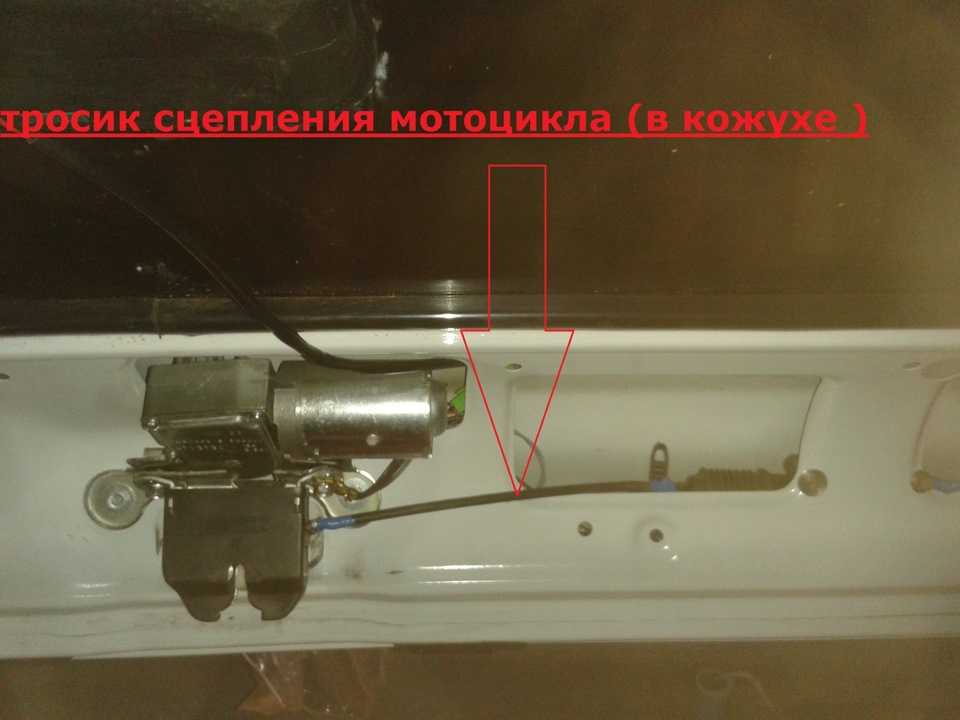

было решено поставить троссик сцепления от мотоцикла ( минск ) так как, проволка будет болтаться и греметь, а троссик самый раз, тем более что он в чехле.

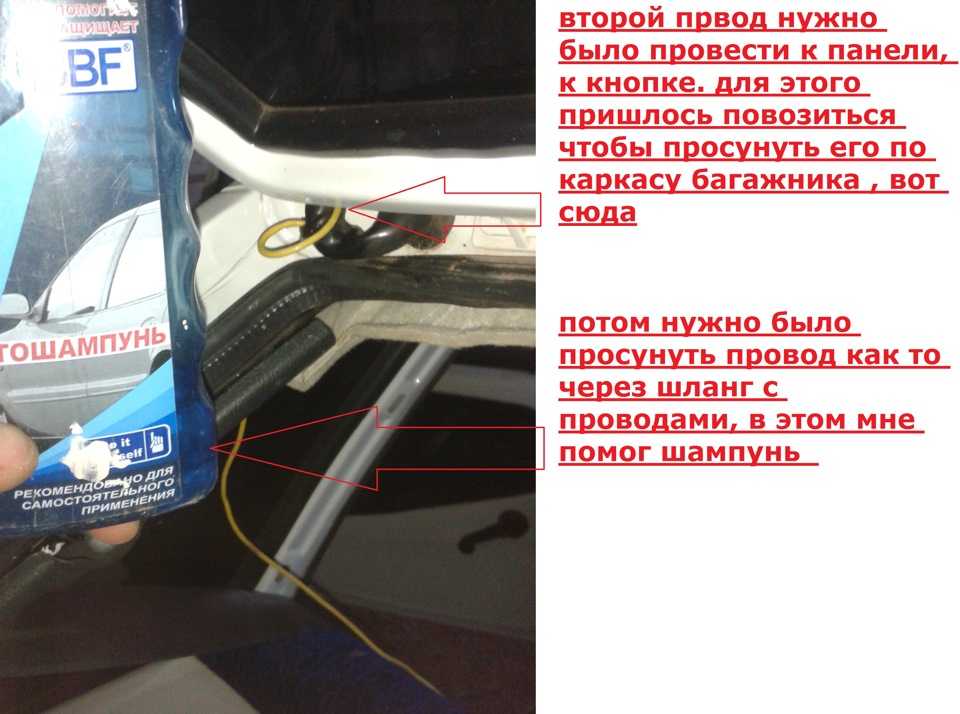

провёл провот на кнопку, через багажник в крышу, там его обмотал изолентой о поверх него одел пожаростойкий шланг, на случай если провод где то перетирать будет, чтобы не замкнуло.

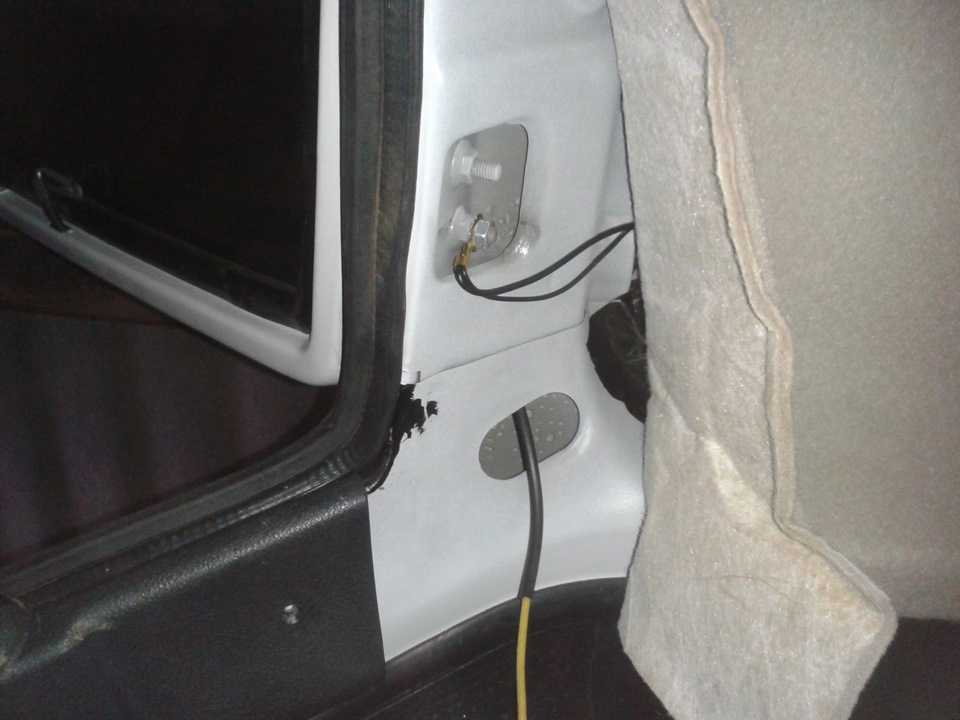

дальше провод пошел между потолком и обшивкой до стойки лобового окна, потом по стойке под панель к кнопке.

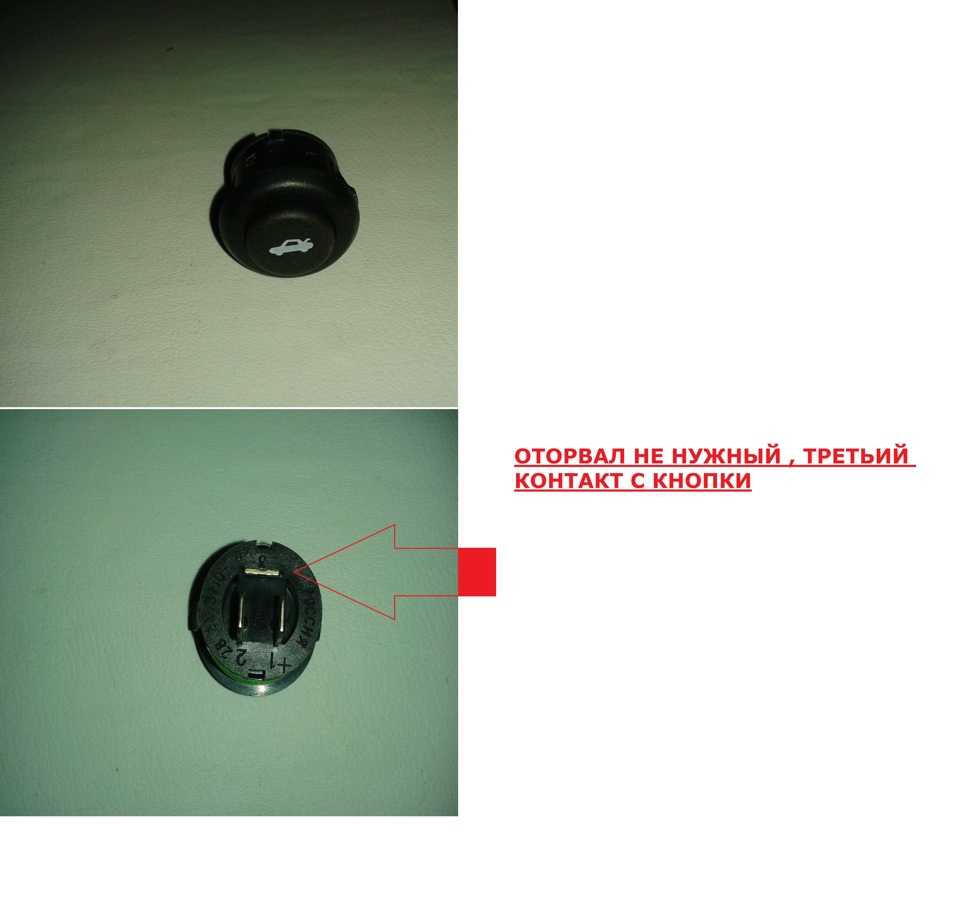

Кнопка

Да да, знаю что выглядит ужасно, но слепил его на скорую руку, на время, пока не привезут калиновский крючок.

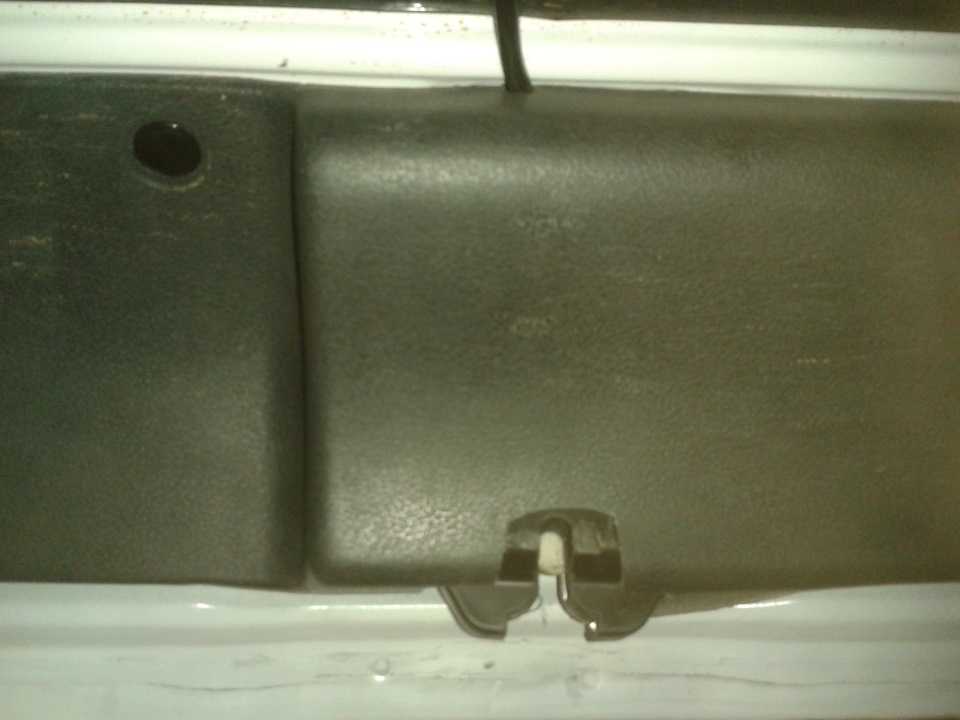

на фото видно что немного пришлось подрезать кожух эамка, чтобы замок закрывался.

место сток замка, на время залепил наклейкой

всё работает идеально, дверь багажника сидит плотно, а главное что теперь не надо бегать закрывать на ключ когда машину бросаю на стоянке. Во сколько всё обошлось не знаю, так как покупал всё в разных магазинах и цены не запомнил.
