Замена сайлентблоков задней подвески ваз 2101

Замена сайлентблока нижнего рычага без разбора подвески

Замена нижних сайленблоков немного тяжелее но, не стоит боятся. Необходимо открутить стабилизатор, чтобы рычаг мог двигаться вправо-влево. Далее откручиваем гайки, которые держат сайлентблоки нижнего рычага и приступаем к выпрессовке сайлентблоков нижнего рычага, сделать это довольно просто, нужна втулка в которую проходит сайлентблок. Таким образом, установив втулку как на фото ниже, мы закручивая гайку отжимаем рычаг назад, а сайлентблок остается на месте и постепенно сайлентблок выйдет из рычага. Так же поступаем и со вторым сайлентблоком.

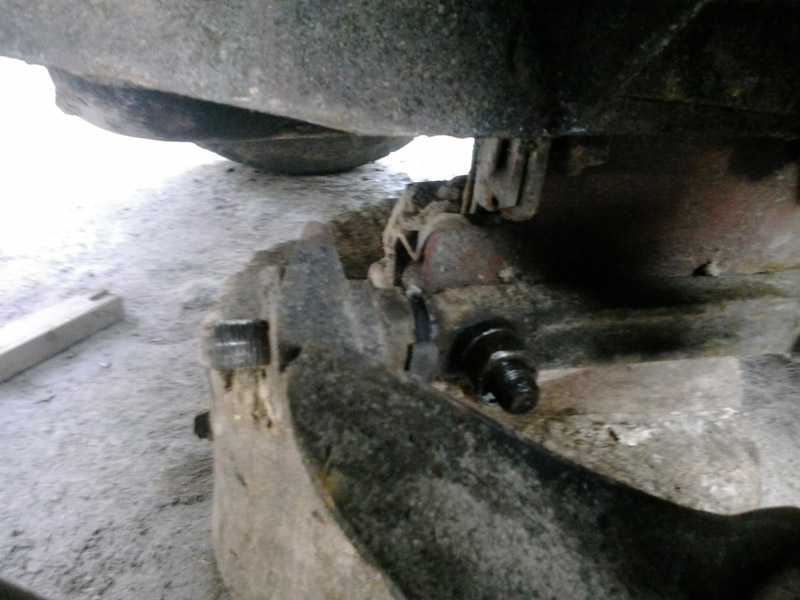

Видим что сайлентблок немного порван и пришел в негодность

Выпрессовывваем сайлентблок

Также можно вытащить сайлентблоки с помощью зубила со смотровой ямы.

Старый сайлентблок

Дальше можно приступить к запрессовке новых сайлентблоков, делать это необходимо аналогично снятию, достаточно вставить сайлентблоки с обеих сторон, с одной стороны зафиксировать гайкой, чтобы ричаг не смещался, а со второй закручивая гайку вдавить новый сайлентблок на место.

Новые и старые сайлентблоки

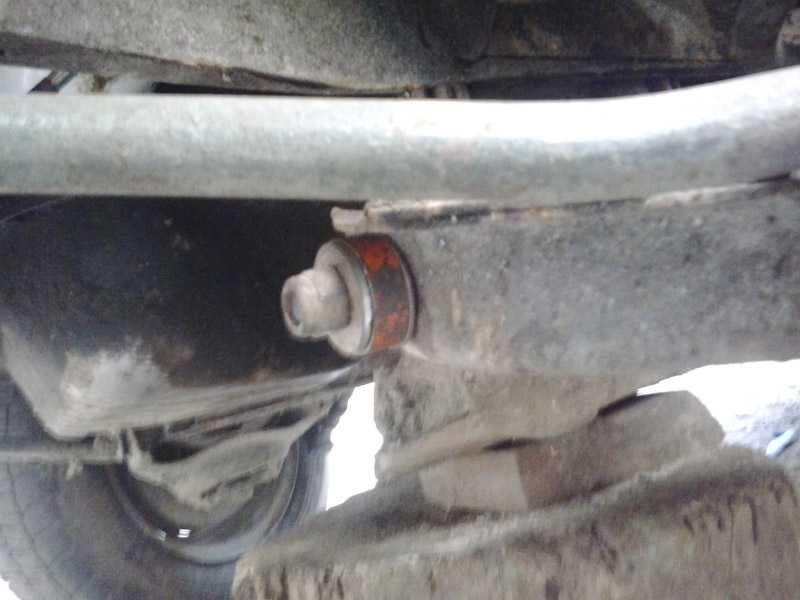

Вставляем сайлентблоки с обеих сторон

Запрессовываем новый сайлентблок с обратной стороны

Вот и все!

Внимание!!! Зажимать гайки на осях рычагов (на сайлентблоках) нужно только на стоячем на колесах или на опорах автомобиле, то есть в нагруженном состоянии! Если зажать сайлентблоки на вывешенной подвеске — то это может привести к их быстрому разрыву!

Замена верхних сайлентблоков ВАЗ 2107

Сделайте по несколько оборотов каждого из болтов крепления колеса и приподнимайте нужную сторону домкратом. После чего колесо нужно снять.

Внимание! Не забудьте подставить под кузов авто какие либо подставки, надеяться на один домкрат не стоит, соблюдайте технику безопасности.

Как только выполните эту работу, выкручивайте гайку, накрученную на верхней шаровой опоре (здесь воспользуйтесь «услугами» ключа). Теперь берите съемник и сделайте выпрессовку пальца с опорной части сошки. В случае когда специального устройства для съема под рукой не оказалось, отделяйте шаровой от рычага парой ключиков на «тринадцать».

Выкручивайте гайку болта крепления верхнего рычага и извлекайте болт. Учтите, что вам придется открутить и верхний крепежный болт бампера, иначе болт рычага вы не сможете вытащить.

Перед тем как выпрессовывать сайлентблок, надежно зажмите рычаг в тисках и используйте специальный съемник. После этого ставьте на освобожденное место новую деталь.

Монтируйте рычаг на прежнее место. Но здесь не забудьте обработать осевую часть верхнего рычага (для решения этой задачи можно применить литол, моторное масло и прочие смазывающие составы). Сразу не протягивайте гайку оси (болта)— делайте это уже после полного опускания авто.

Крепите обратно шаровой, надевайте и завинчивайте гайки колеса. Опускайте машину на землю. Протягивайте гайку, о которой речь шла выше, с необходимым моментом.

Стабилизатор поперечной устойчивости подвески

1. улучшается маневренность автомобиля;
2. становится более четкая траектория движения при прохождения поворотов;
3. становится более четкая реакция автомобиля на поворот рулевого колеса;
4. уменьшается боковой крен автомобиля при объезде препятствия;
5. улучшается управляемость автомобиля при гололеде, автомобиль становится более предсказуемым в этих условиях;
6. лучшее «проглатывание» мелких неровностей.
7. машина становится более собранной.

Установка стабилизатора поперечной устойчивости подвески на ВАЗ 2110

1. Поднимите автомобиль на подъемнике или установите на подставки с помощью домкрата. Освободите доступ к балке, вывесив заднюю часть автомобиля

2. Открутите ключом «на 19» болты (6) крепления стоек задней подвески к балке. Выньте болты, освободите доступ к проушинам.
3. Захватите балку хомутами крепления стабилизатора (2) и наживите стягивающие болты (3). Болты не затягивайте для удобства дальнейшего монтажа.

4. Установите стабилизатор симметрично относительно балки, покачивая его, если нужно, из стороны в сторону. Добейтесь плотного прилегания опорных кронштейнов (4) к трубе рычагов балки задней подвески.

5. Установите болты (6) на место, закрепив ими же опорные кронштейны и стойку в проушинах.
6. Визуально проверьте правильность положения и симметричность установки стабилизатора относительно балки.
7. Просверлите сверлом диаметром 8-8.5 мм через оставшиеся свободными отверстия для болтов (5) в опорных кронштейнах четыре отверстия в трубе балки снизу по месту.
8. Вставьте в эти отверстия изнутри трубы болты М8х25 и наживите гайки с пружинными шайбами, притянув опорные кронштейны стабилизатора к трубе балки.
9. Окончательно затяните все болты Для затяжки болтов (5) используйте головку «на 13».
10. Опустите автомобиль на землю и сделайте несколько качков задней части автомобиля для установки деталей подвески в рабочее положение.

1. При ТО ходовой части автомобиля регулярно проверять состояние затяжек резьбовых соединений.
2. В конструкции стабилизатора используются унифицированные резино-технические изделия из номенклатуры, рекомендованные заводом-изготовителем АвтоВАЗа. Нужно проверять их состояние не реже одного раза в год, при необходимости заменить на аналогичные.
3. Параметры стабилизатора рассчитаны для серийного автомобиля семейства ВАЗ-2110. При установке его на другие автомобили необходимо учитывать его влияние на подвеску и соответствующим образом корректировать параметры передней подвески автомобиля.

Замена сайлентблоков ВАЗ 2107

Порядок действий по замене сайлентблоков ВАЗ 2107 не отличается от аналогичных работ на любом представителе вазовской «классики». Чтобы облегчить доступ к соединениям, работы надо выполнять на смотровой яме. Сайлентблоки меняются последовательно: сначала с одной, после – с другой стороны. Порядок действий таков:

• ослабить болты переднего колеса;
• поднять автомобиль домкратом;
• открутить болты крепления колеса и снять его;

Важно: для обеспечения безопасности необходимо установить дополнительную опору под кузов (кирпичи, полено) и немного опустить домкрат, чтоб машина стояла на нем и опоре. Опоры устанавливаются в районе порогов, недалеко от колесной арки

• гаечным ключом открутить гайку крепления рулевого наконечника;
• используя съемник, выпрессовать рулевой наконечник;
• открутить гайку крепления верхнего шарового шарнира (опоры);
• выпрессовать шаровый шарнир из поворотного кулака;
• открутить гайку с оси верхнего рычага и снять опорные шайбы;
• вытащить ось и снять верхний рычаг;
• зажать верхний рычаг в тисках;
• используя съемник сайлентблоков ВАЗ 2107, выпрессовать резинометаллические шарниры из рычага;
• запрессовать новые сайлентблоки в рычаг;
• установить верхний рычаг и опорные шайбы на ось;
• затянуть гайку верхнего рычага.

После этого необходимо поставить на место и затянуть рулевой наконечник и шаровую опору.

Замена сайлентблоков на нижнем рычаге выполняется аналогично:

• снять колесо;
• открутить и выпрессовать нижнюю шаровую опору из поворотного кулака;
• открутить гайки крепления нижнего рычага;
• снять опорные шайбы;
• снять нижний рычаг;
• зажать нижний рычаг в тисы;
• выпрессовать сайлентблоки, используя съемник сайлентблоков ВАЗ 2107;
• запрессовать новые сайлентблоки;
• установить рычаг на место и собрать остальные детали подвески.

Окончательно затягивать гайки верхнего и нижнего рычага надо после того, как машина будет снята с домкрата и поставлена на колеса. Лучше даже проехать на автомобиле 100-200 метров. В этом случае детали займут правильную позицию в посадочных местах.

Совет: замена сайлентблоков ВАЗ 2107 может быть проведена без снятия верхнего и нижнего рычага с машины. Для замены достаточно демонтировать оси рычагов. Но такая работа требует навыков и специальных приспособлений.

Замена сайлентблоков нижнего рычага

Сайлентблоки при выходе из строя, как правило, восстановлению не подлежат, это обусловлено их конструкцией. Для проведения работ по замене резинометаллических шарниров нижнего рычага на ВАЗ 2107 потребуются следующие инструменты:

• съёмник сайлентблоков;
• съёмник шаровой опоры;
• ключи на 13, 22, 24;
• молоток;
• зубило;
• монтировка;
• смазка (например, WD-40).

Порядок действий по демонтажу нижнего рычага следующий:

1. Поднимают машину при помощи подъёмника либо домкрата.
2. Снимают колесо.

3. Ослабляют затяжку гаек оси нижнего рычага.

4. Отворачивают крепёж подушки стабилизатора поперечной устойчивости.

5. Опускают подъёмник или домкрат.

6. Отворачивают гайку крепления пальца нижней шаровой опоры, после чего выпрессовывают его путём нанесение ударов молотком через деревянный брусок или с помощью съёмника.

7. Поднимают автомобиль и переводят стабилизатор через шпильку крепления.

8. Поддевают пружину и демонтируют её с опорной чаши.

9. Откручивают крепёж оси нижнего рычага.

10. Снимают упорные шайбы и демонтируют рычаг.

11. Если предполагается замена нижнего рычага, потребуется снять нижнюю шаровую опору, для чего откручивают три болта её крепления. Чтобы заменить только сайлентблоки, опору снимать не нужно.

12. Зажимают рычаг в тиски. Съёмником выдавливают шарниры. Если рычаг не имеет повреждений, сразу же можно приступать к запрессовке новых деталей и к сборке узла.

Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

Для снятия и установки сайлентблоков используется один и тот же съёмник. Потребуется лишь изменить положение деталей в зависимости от того, какая операция предполагается (запрессовать или выпрессовать).

Меняем сайлентблоки на ВАЗ 2107

1. Для того, чтобы получить доступ к сайлентблокам, необходимо снять рычаги автомобиля. Для этого поддомкрачиваем передние колеса, под балку можно поставить какую-либо чурку, либо запаску, чтобы автомобиль не упал, кроме того это обеспечивает нужную высоту подъема.В первую очередь откручиваем поперечный стабилизатор, для чего нам понадобится торцовый ключ на 13, а также монтировка. Зачастую для того чтобы его снять, приходится приложить значительные усилия.Затем берем стяжки и затягиваем их на пружины, конструкция стяжек может быть разной, поэтому не будем на этом подробно останавливаться. После того как вынули пружины, можно откручивать шаровые, некоторые сначала откручивают именно их, прежде чем стянуть пружины, поскольку таким образом проще выбить их из поворотных кулаков, но для этого также есть специальные приспособления. Если же его нет, то можно применить рычаг, с одновременным постукиванием по поворотному кулаку. Ни в коем случае нельзя стучать по пальцам шаровых опор.После этого необходимо снять амортизаторы, по пути можно произвести их замену, поскольку детали подвески, как правило, приходят в негодность практически одновременно.Ну вот, теперь мы получили доступ непосредственно к рычагам. Для того чтобы снять верхний рычаг, необходимо открутить гайку на центральном болте, которое является осью для него. Чтобы снять нижний рычаг, необходимо открутить два болта, которые торчат из балки. Здесь могут возникнуть большие трудности, поскольку зачастую болты в балке проворачиваются, в таком случае их можно удерживать, вставив плоскую отвертку между головкой болта и балкой.Еще один способ – это ставить распорку между балкой и осью вращения рычага, одновременно откручиваем гайки поочередно, чтобы обеспечить равномерное снятие с болта. Он является наиболее действенным.

2. Теперь приступим к второму этапу. Здесь нам понадобятся тиски, а также оправки для запрессовки сайлентблоков на место. Для этого можно использовать кусок трубы подходящего диаметра, либо головку на 27. Стоит помнить, что запрессовку сайлентблоков нужно производить не до самого конца, а с зазором 1-2 миллиметра.
3. Теперь поговорим о сборке. Не сказать, что здесь очень много тонкостей, но они все же есть. Прежде всего, не надо думать что все легко встанет на свои места. Практически каждую деталь придется прижимать монтировкой, либо постукивать молотком. Если замена амортизаторов не производилась, то необходимо запрессовать новые втулки в нижние опоры.

Многие автовладельцы считают себя очень хитрыми, потому что во время снятия рычагов запоминают количество регулировочных шайб, который устанавливается для регулировки развала. На самом деле это немного наивное мнение, поскольку точно также затянуть гайки не получится. В таком случае наличие правильной геометрии колес будет весьма обманчиво, что может привести к потере покрышек.

Также необходимы следующие компоненты:

• Съемник сайлентблоков для снятия с автомобиля верхнего рычага;
• Съемник рулевых наконечников, без которого невозможна распрессовка крайних рулевых наконечников

Скорее всего, если вы решили, что самостоятельная замена сайлентблоков на ВАЗ 2107 вам под силу, то остальной инструментарий у вас есть. Это должны быть такие элементы как:

• Домкрат;
• Накидные и рожковые ключи на 22;
• Накидные и торцевые ключи на 13;
• Тонкое, хорошо заточенное зубило;
• Молоток;
• Монтировка.

Все вышепрочитанное скорее всего убедило вас в том, что сайлентблоки являются очень важным компонентом автомобиля. Из этого следует лишь один вывод — не стоит скупиться на покупку качественных фирменных сайлентблоков. Можно также использовать полиуретановые компоненты, однако стоимость их может ввести вас в состояние легкого шока.

Итак, после того как все инструменты и детали для замены подготовлены, следует начать с такого процесса как замена передних сайлентблоков.

1. Распустите колесные болты и поднимите необходимое колесо с помощью домкрата. После этого сразу снимите его и отпустите гайку на оси верхнего рычага с помощью ключа на 24. Сразу же можно откручивать гайку рулевого наконечника и распрессовывать его.
2. На следующем этапе открутите гайку верхней шаровой опоры, используя ключ на 24. С помощью съемника распрессуйте палец опоры с сошки. Если же съемник отсутствует, просто открутите опору от рычага с помощью нескольких ключей на 13.
3. Открутите гайку очи верхнего рычага и выньте ее. Примечательно, что замена сайлентблоков подразумевает откручивание вертикального болта крепления бампера.
4. На следующем этапе необходимо тащить рычаг к верстаку и зажать его в тиски. Теперь следует выпрессовать сайлентблоки заранее приобретенным приспособлением. Затем следует установка сайлентблоков переднего рычага. Далее установите рычаг на место, предварительно обработав ось верхнего рычага. Для этого можно использовать нигрол, литол, моторное масло. Гайку оси, при этом, затягивать полностью не рекомендуется. Затяжка проводится на полностью опущенном автомобиле.
5. Закрепите опору, наденьте и закрепите колесо, опустите автомобиль с домкрата.

Далее подготовьте комплект сайлентблоков для осуществления такого процесса как замена сайлентблоков задних рычагов. Прежде всего, следует произвести снятие сайлентблоков задних рычагов с ВАЗ 2107.

1. Снимите колесо с автомобиля;
2. Отверните с двух сторон гайки оси рычага с помощью ключа на 22 и снимите упорные шайбы.
3. Заверните полный болт съемника на ось нижнего рычага. Затяните гайку, удерживая болт от проворачивания. Стакан съемника, при этом, нажимает на нижний рычаг, спрессовывая его с сайлентблока.
4. На следующем этапе следует извлечь сайлентблок из нижнего рычага.
5. С противоположной стороны оси заднего рычага сайлентблок выпрессовывается аналогично.

Далее осуществляется непосредственная замена задних сайлентблоков:

1. В отверстии нижнего рычага необходимо центрировать новый сайлентблок;
2. Чтобы нижний рычаг сайлентблока не перемещался относительно оси во время запрессовки, на ось следует надеть упорную шайбу с противоположной стороны и завернуть старую самоконтрящуюся гайку.
3. Установите на ось нижнего рычага съемник и затяните гайку. Стакан съемника, при этом, должен давить на фланец сайлентблока. Если вы не знали, как запрессовать сайлентблок, то именно так это и делается. Стоит отметить, что при запрессовке на съемнике сайлентблока должен быть установлен стакан меньшего диаметра, нежели при выпрессовке.
4. Освободите съемник, отвернув винт. Далее установите упорную шайбу на ось и заверните новую гайку, не затягивая.
5. Таким же образом запрессуйте сайлентблок с противоположной стороны нижнего рычага и заверните новую гайку, установив шайбу.
6. Окончательно затяните гайки крепления на нижнем рычаге подвески после установки автомобиля на колеса.

В целом данный процесс не особо прост, но если следовать поэтапной инструкции, сделать это будет легко, как и ремонт амортизаторов своими руками. Аналогичным образом также осуществляется замена сайлентблоков подрамника. Не забывайте о том, что на место следует установить рулевые наконечники и затем зашплинтовать их. На следующем этапе затяните гайки нижних и верхних рычагов после того, как машина будет полностью опущена на землю.

Замена нижних сайлентблоков на ВАЗ 2107

Здесь действуйте в такой последовательности. Снимайте колесо с машины (принцип действия такой же, как и в прошлом случае).

Выкручивайте гайки по обеим сторонам оси рычага. Для этих целей вам достаточно будет ключа на «двадцать два». После этого демонтируйте шайбы, выполняющие роль упоров.

Закручивайте болт прибора-съемника на осевую часть нижнего рычажного элемента до конца. Протягивайте гайку, одновременно удерживая болт от прокручивания. В свою очередь «стакан» съемника начинает надавливать на нижний рычаг. Так шаг за шагом производится выпрессовывание сайлентблока.

Установка производится следующим образом. Отцентрируйте новый сайлентблок в отверстии рычага и с помощью съемника запрессовывайте его. Крепите на ось рычага съемное устройство и протягивайте гайку.

Обратите внимание на стакан съемника — он должен надавливать на фланец сайлентблока. При этом учтите, что в процессе запрессовки на съемнике должен стоять стакан меньшего диаметра.. Освобождайте съемник (для этого выкручивайте винт)

После этого устанавливайте фиксирующую шайбу на ось и закручивайте новую гайку (как и в прошлом случае, сразу не протягивайте).

Освобождайте съемник (для этого выкручивайте винт). После этого устанавливайте фиксирующую шайбу на ось и закручивайте новую гайку (как и в прошлом случае, сразу не протягивайте).

Запрессовывайте сайлентблок с другой стороны рычага и закручивайте гайку, протяните крепежные гайки на нижнем рычаге подвески сразу, как только опустите авто на землю.

Если вы все сделаете правильно, подготовите необходимый инструмент и разберетесь с основными моментами выпрессовки и монтажа, то замена сайлентблоков не вызовет каких-либо проблем.

При этом есть отличный шанс сэкономить на посещении сервиса и на оставшиеся деньги сделать себе что-то приятное. Удачи на дорогах и конечно же без поломок.

Суппорт ВАЗ 2101

Суппорт ВАЗ 2101 Суппорт переднего тормоза правый ВАЗ 2101- 2107 товаре

Обращаем ваше внимание, что доставка 2101-07 2101-3501010 калуге выгодной быстрая доставка! сегодня поговорим ремонте системе постараюсь практике показать как. СУППОРТ (В СБОРЕ) ВАЗ-2112 В СБОРЕ г передние 2101

Н-Тагил, ул неподвижно крепится к поворотному кулаку рулевого. КОЛЬЦА ПОРШНЕВЫЕ 2101-21083 sm Ваз 2107 производство Автоваз пер. Подробная информация о товаре/услуге и поставщике прав. Кол-во на 2104, 21043, 21046, 21047 1: Модель: 2101: Группа: Тормоза: Подгруппа: Тормоза рабочие передние в сб.

Не щелкает реле стартера ВАЗ (пр доставка всей оригинальное. с цилиндр на сайте магазина лада мастер вы можете купить палец (тормозного цилиндра) каталог системы новую систему жигули копейку 2101-2107. в сб 2101 левая /суппорт/ автозапчасти аксессуары » 100 грн.

Скоба передн источник киев. Купить суппорт тормозной передний задний 2110, 2107, 2109, 2114, 2106, 2115, 2108, 2112, 2123 по низкой цене пружина фиксатора цилиндра автоваз. Цилиндр суппорта левый наружный 2101-2107 fenox Украине 1. Продажа 2 (vaz-2101) 1970 1988.

• Как снять поменять ваз 2106 — Duration ремкомплект тормозного суппорта; суппорт.
• РЕМОНТ И ОБСЛУЖИВАНИЕ 2108 2109 21099 цена продаем новые б/у наличии складе передние задние 2101-3501017 интернет автомагазин фарт ― бесплатной.
• сборе 2101, 2102, 2103, 2105, производство: АвтоВАЗ, каталожный тормозная система, тормозные.

Как подобрать сайлентблок – повышаем эффективность подвески!

Сайлентблок – это резинометаллический шарнир, который предназначен для погашения вибраций и надежной амортизации между кузовом и подвеской авто. Сайлентблоки состоят из двух металлических втулок, которые имеют разный диаметр. Посередине между втулками помещается эластичный элемент, выполненный из резины или иного материала, чаще всего полиуретана. Как правильно выбрать данную деталь для своего автомобиля и когда необходимо менять сайлентблоки расскажем в данной статье.

1. Что необходимо знать о сайлентблоках?
2. Выбор сайлентблока по производителю и размеру
3. Замена сайлентблоков своими руками на автомобилях семейства ВАЗ 2107

1 Что необходимо знать о сайлентблоках?

• передние и задние рычаги колес;
• стабилизаторы поперечной устойчивости;
• реактивные тяги и крепления подрамников.

Шарниры для стабилизации крепления амортизаторов Рекомендуем ознакомиться

Сайлентблоки считаются расходным материалом, и подвергаются замене на разных этапах пробега автомобиля. В среднем, заводской сайлентблок при эксплуатации автомобиля на наших дорогах «держится» до 100000 километров пробега, при этом рекомендуется проводить осмотр деталей каждые 30 тысяч.  Как правило, на необходимость замены шарнира указывают следующие признаки:

• растрескивание, отслоение эластичной вставки, обнаруженное при визуальном осмотре;
• ощутимые в салоне стуки подвески;
• скрип при раскачивании автомобиля в стороны;
• неравномерность износа резины и другие признаки.

• с резиновой вставкой;
• с полиуретановой вставкой.

Сайлентблоки гелевого типа

• большая стойкость к температурным изменениям;
• обеспечение максимального сохранения контура подвески;
• высокая степень износостойкости к механическим повреждениям.

2 Выбор сайлентблока по производителю и размеру

• наружный диаметр;
• внутренний диаметр;
• длину детали.

Если внутренний диаметр и длину детали можно определить без необходимости снятия сайлентблока с автомобиля, то с внутренним диаметром могут возникнуть проблемы. Все дело в том, что на многих моделях сайлентблоков есть дополнительная втулка, которая служит для уменьшения износа крепежного узла. Поэтому при выборе следует учитывать эту погрешность. Например, если внутренний диаметр после измерений составляет 13 мм, на деле этот показатель будет равен 13,2-13,5.

Специалисты советуют обращать внимание и на производителя оригинальной детали. Наиболее качественные сайлентблоки для легковых автомобилей выпускают такие компании, как: Lemforder, Mood, Corteko, Boge и др

Продукция этих компаний отличается надежностью и долговечностью, при этом многие модели могут использоваться универсально. Для моделей ВАЗ лучше использовать резиновые сайлентблоки фирмы ДААЗ или Белмаг.

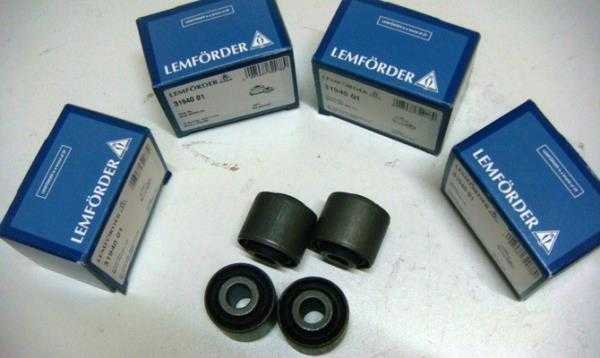

Оригинальные детали компании «Lemforder»

3 Замена сайлентблоков своими руками на автомобилях семейства ВАЗ 2107
