Задняя подвеска ВАЗ 2110, демонтаж (пошагово)
- Ослабляем крепежные гайки амортизаторов, расположенных в багажнике. При этом следует удерживать шток от проворачивания.
- При помощи домкрата вывешиваем заднюю часть кузова, чтобы демонтировать колеса.
- Демонтируем тросы ручного тормоза, желательно сделать это в сборе — снимаем тормозные барабаны, отсоединяем от привода колодки наконечники тросов, а оболочку отсоединяем от тормозного щита. Затем освобождаем крепежи к рычагам подвески и кузову.
- На следующем этапе отсоединяем шланги и регулятор давления задних тормозных механизмов.
- Опускаем автомобиль на подставки под кронштейны рычагов подвески.
- Освобождаем верхние крепежи амортизатора к кузову.

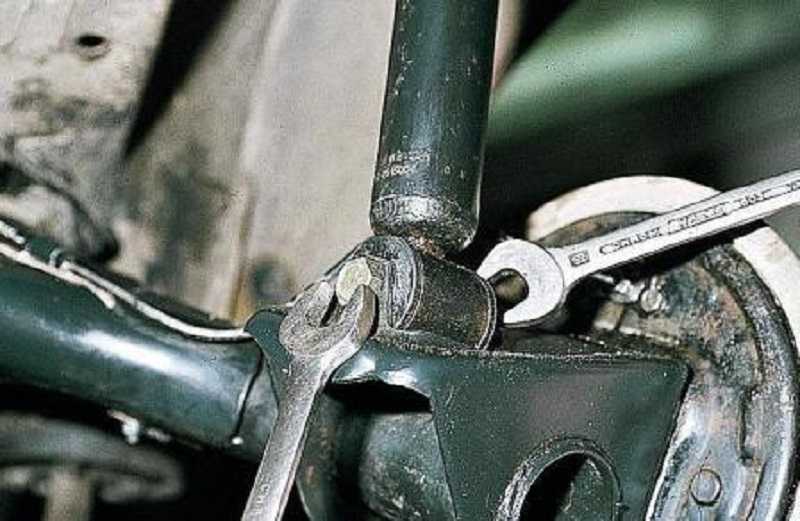

- Снова поднимаем заднюю часть кузова, отворачиваем нижние крепления.
- Зависимо от проводимых работ, не лишним будет демонтировать стойки, отбойный буфер и пружины.
- Затем открутите болты крепления балки к лонжеронам, после чего можно будет освободить балку задней подвески.
- Для ремонта или замены тормозного щита или ступицы понадобится открутить их болты крепления. Затем снимите элементы.
Задняя подвеска ВАЗ 2110 особенности конструкции
- Основа задней подвески ВАЗ 2110 — два продольных рычага, которые связаны балкой-соединителем.
- Сверху сзади на рычаге прикреплена проушина на кронштейне для крепления амортизатора снизу.
- Снаружи вварен фланец, который предназначен для защиты тормозных механизмов и оси колес.
- Впереди на рычагах втулки расположены резинометаллические сайлент-блоки, зафиксированные на лонжеронах кузова при помощи кронштейнов и болтов.
- Сверху пружины упираются на приваренную специальную опору на арке.
- Снизу пружины упираются на чашку.
- К опоре прикреплен шток амортизатора при помощи гайки через резиновую подушку и опорную шайбу.
- Задняя часть продольного рычага подвески соединена с нижней частью телескопического гидравлического амортизатора.
- Данный амортизатор работает на отбой и сжатие.
Примечание
Задний мост удобнее снимать на подъемнике
Если нет возможности установить автомобиль на подъемник, осторожно поднимите заднюю часть автомобиля, установив домкрат под балку. Затем установите опоры под гнезда для установки домкрата на кузове автомобиля
ПОЛЕЗНЫЕ СОВЕТЫ
Снимать задний мост необходимо с помощниками, которые будут придерживать и опускать балку задней подвески.
Если после снятия балки предполагается ее разборка, предварительно ослабьте затяжку болтов крепления колес и гаек ступиц.
ПРЕДУПРЕЖДЕНИЕ
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).
1. Снимите с уравнителя наконечники обоих тросов стояночного тормоза и снимите тросы сдержателей на днище автомобиля (см. «Замена троса привода стояночного тормоза »).
2. Отсоедините шланги тормозных механизмов задних колес от трубопроводов с обеих сторон автомобиля и серьгу упругого рычага регулятора давления от кронштейна на балке (см. «Замена регулятора давления »).
3. Отверните гайки нижнего крепления стоек, выньте болты и отсоедините стойки от кронштейнов балки с обеих сторон автомобиля. Помощники должны придерживать балку.
4. Отверните с обеих сторон по одной гайке болтов крепления балки к кронштейнам, выбейте болты и снимите балку, выкатив ее из-под автомобиля на колесах.
ПОЛЕЗНЫЙ СОВЕТ
Завод-изготовитель рекомендует снимать балку вместе с кронштейнами, отвернув по три гайки их крепления. Однако после длительной эксплуатации проржавевшие шпильки могут сломаться. Поэтому лучше снимать балку, отсоединив ее от кронштейнов, которые остаются на кузове.
5. Установите балку задней подвески в порядке, обратном снятию.
Устройство редуктора
Конструкция РЗМ является типичной для «классики» ВАЗа. Основными компонентами редуктора являются планетарная пара и межосевой дифференциал.
Основные компоненты редуктора заднего моста ВАЗ 2103 — планетарная пара и межосевой дифференциал
Редуктор ВАЗ 2103 состоит из:
- Конусной ведущей шестерни.
- Планетарной ведомой шестерни.
- Сателлитов.
- Полуосевых шестерён.
- Оси сателлитов.
- Коробки дифференциала.
- Крепёжных болтов крышек подшипников коробки.
- Крышек подшипников коробки дифференциала.
- Регулировочной гайки подшипника.
- Картера редуктора.
Планетарная пара
Ведущая и ведомая шестерни, названные планетарной парой, образуют главную передачу РЗМ. Оси этих шестерён смещены друг относительно друга и перекрещиваются не пересекаясь. Благодаря использованию зубьев особой формы получается оптимальное пятно зацепления. Конструкция шестерён позволяет входить в зацепление одновременно нескольким зубьям. При этом на полуоси передаётся больший крутящий момент, снижается нагрузка на каждый зуб и увеличивается долговечность механизма.
Подшипники
Ведущая шестерня удерживается двумя роликовыми подшипниками типа 6–7705У и 6–7807У. Для точной регулировки взаимного положения шестерён главной пары размещена регулировочная шайба между внутренним подшипником и торцом шестерни. Толщина такого кольца может изменяться от 2,55 до 3,35 мм с возможностью фиксации через каждые 0,05 мм. Благодаря 17-ти допустимым размерам шайбы можно довольно точно отрегулировать положение шестерён и обеспечить правильное их зацепление.
Вращение ведомой шестерни обеспечивают два подшипника типа 6–7707У. Чтобы не допустить осевого смещения шестерён создаётся преднатяг в подшипниках натяжными гайками и распорными пластинами.
Фланец и дифференциал
Зафиксированный на хвостовике редуктора фланец обеспечивает связь главной передачи с карданным валом. Межосевой конический дифференциал состоит из двух сателлитов, двух шестерён, коробки и оси сателлита. Дифференциал позволяет задним колёсам вращаться с разной угловой скоростью.
Дифференциал редуктора позволяет задним колёсам вращаться с разной угловой скоростью
