Замена троса сцепления лада largus

Прокачка сцепления Лады Ларгус

Прокачка актуальна только для гидравлического привода на КПП JR5. Это нужно делать, если в гидросистему попал воздух и образовалась воздушная пробка. Признаки наличия проблемы: сцепление начинает «вести», а при полном нажатии педали фрикционная муфта выключается не до конца. При включении любой передачи разносится характерный скрежет шестерён, рычагом становится трудно управлять.

Чтобы прокачать сцепление, нужно сначала заменить тормозную жидкость и восстановить герметизацию систем тормозов и сцепления. Без этого педаль будет просто проваливаться. Для работы понадобятся отвёртка с плоским жалом, новая тормозная жидкость, подходящая ёмкость и шланг, соответствующий диаметру штуцера. Процесс прокачивания такой:

https://youtube.com/watch?v=JlisKo1HHcg

1. Проверить уровень тормозной жидкости в бачке и долить до максимальной отметки, если необходимо.
2. Со штуцера рабочего цилиндра сцепления снимается защитный колпачок, надевается подходящий шланг (например, от капельницы). Второй конец нужно опустить в ёмкость для слива тормозной жидкости.
3. Далее вам понадобится помощник. Его задача – нажать педаль сцепления не менее 10 раз с интервалом в несколько секунд.
4. Ключом на 8 мм ослабляется штуцер, отвёрткой поддевается пружинный фиксатор и приподнимается до щелчка. Наконечник из патрубка цилиндра смещается на 1 см.
5. Помощник выжимает сцепление и держит педаль, в это время жидкость из цилиндра по шлангу потечёт в ёмкость.
6. После того как жидкость перестанет течь, штуцер закручивается, наконечник патрубка цилиндра вдвигается обратно и закрепляется пружинным фиксатором.
7. После этого педаль можно отпустить и через 5-10 секунд повторить операцию.

Прокачивать нужно до тех пор, пока из шланга не начнёт вытекать только жидкость – в ней не должно быть пузырьков воздуха. После завершения процедуры наденьте на штуцер защитный колпачок.

По мере прокачивания нужно следить за количеством жидкости в бачке. Падение ее уровня ниже минимальной отметки не допускается, так как в систему снова попадет воздух, и все действия станут бессмысленными. Следует периодически подливать тормозную жидкость.

Особенности замены сцепления Лада Ларгус

На Лада Ларгус устанавливается два типа механических коробок переключения передач. На 5-ти местной пассажирской модификации с 8-ми клапанным двигателем используется коробка JH3 с тросиковым приводом. На остальных модификациях установлена коробка передач JР5 с гидравлическим приводом сцепления.

Коробки передач отличаются только принципом привода. Вся механическая часть полностью идентична. Соответственно, JH3 комплектуется обычным выжимным подшипником, а JР5 — подшипником, совмещенным с гидроцилиндром.

При ремонте сцепления мы настойчиво рекомендуем менять полностью весь комплект деталей: выжимной подшипник, корзину сцепления с нажимным диском и лепестковой пружиной, ведомый диск с фрикционными накладками и демпферными пружинами. Наши мастера обязательно проверят состояние нажимной вилки. Если она изношена — ее также лучше заменить.

После демонтажа коробки передач мы обязательно проводим осмотр картера. Если обнаруживаются признаки течи масла из-под сальников первичного вала КПП или коленвала — их обязательно нужно заменить. Они стоят копейки по сравнению со стоимостью работ по демонтажу и монтажу коробки передач.

Опытные мастера нашего технического центра специализируются на замене сцепления Лада Ларгус. Работа проводится в полном соответствии с нормативами завода-производителя. Она занимает около 4 часов рабочего времени. Вы сможете подождать это время в удобной комнате отдыха или заняться своими делами. Все работы будут выполнены профессионально, качественно и точно в срок.

Как выполняется замена?

При замене тросов стояночного тормоза Renault Logan наше видео покажет, что нужно делать при самостоятельном ремонте. Стоит отметить, что правый и левый задний трос меняются аналогичным образом.

Чтобы восстановить ручник Renault Sandero, LADA Largus, установленный тросик снимают и меняют следующим образом:

1. Ослабляется натяжение приводных тросов путем раскручивания регулировочной приводной гайки на ручнике.
2. Снимается тормозной барабан.
3. Снимается задняя тормозная колодка, а наконечник троса отсоединяется от рычага, который отводит саму колодку.
4. Фиксатор оболочки троса сжимается.
5. Трос извлекается из отверстия.
6. Вынимается трос из держателя, расположенного на рычаге балки.
7. Необходимо его немного вытянуть в салон, после чего снять с уравнителя.
8. Полностью извлекаем из отверстия в кузове.

При проведении замены троса ручного тормоза на Логан можно столкнуться с ситуацией, когда он не может свободно перемещаться в оболочке. Поэтому его надо смазать трансмиссионным или моторным маслом (на собственное усмотрение).

Еще до замены троса ручника важно убедиться в том, что длины нового тросика вполне хватает для установки на транспортное средство. В противном случае придется покупать новый расходник.. Как понятно из инструкции, процедура довольно простая

Стояночный тормоз будет отремонтирован только в том случае, если будут соблюдены все операции по самостоятельной замене тросика и проверки его работы путем установки автомобиля под уклон на ручник. Новая деталь гарантированно прослужит несколько лет без лишних проблем.

Как понятно из инструкции, процедура довольно простая. Стояночный тормоз будет отремонтирован только в том случае, если будут соблюдены все операции по самостоятельной замене тросика и проверки его работы путем установки автомобиля под уклон на ручник. Новая деталь гарантированно прослужит несколько лет без лишних проблем.

Источники

• http://zarulemvaz.ru/kak-podtyanut-ruchnik-na-larguse-svoimi-rukami/
• http://marki-avto.ru/vid/zamena-trosov-ruchnika-na-reno-logan.html

Как смазать «вилку»

Снимите бачок с жидкостью ГУРа. Для этого откручиваются винты T20 (2 шт.). Затем бачок откидывают в сторону и закрепляют его проволокой. Если в бачке недостаточный уровень жидкости, то необходима доливка масла в ГУР.

Когда бачка нет, можно подобраться к пыльнику вилки.

Понятно, что тросик сцепления в Рено Логан скрипеть не может. Если скрип есть, «виновата» вилка. Шарнир вилки сцепления закрыт пыльником, который просто сдвигают вверх (см. фото).

После того, как чистка выполнена, наносят защитную смазку. А смазывать надо направляющий стержень (жёлтенький).

Используйте только высокотемпературную смазку, предназначенную для подшипников сцепления.

Чтобы вернуть пыльник на место, его следует «размягчить». Здесь подходят любые составы на основе силикона.

Устройство и принцип работы сцепления

Нажимной диск находится в стальном кожухе, который с помощью болтов крепится к маховику силовой установки. Фрикционный диск устанавливается на шлицы первичного вала КПП и зажимается диафрагменной пружиной между нажимным диском и маховиком. Направляющая втулка – это узел неразборного типа, в состав которого входит подшипник первичного вала и сальник.

Перемещение подшипника осуществляется вилкой на шаровой опоре, установленной в картер сцепления. Вилка вставляется в пазы муфты подшипника без креплений. На плече этого своеобразного рычага выключения закреплён привод (трос), второй конец которого соединяется с педалью в салоне.

По мере эксплуатации и износа фрикционного диска ход педали сцепления корректируется регулировочной гайкой. Находится она на наконечнике троса.

Гидравлический привод сцепления Лады Ларгус с коробкой передач JR5 состоит из следующих узлов:

• главный цилиндр, который установлен в подкапотном пространстве,
• рабочий цилиндр в картере сцепления,
• подшипник выключения,
• трубопровод с трубками и шлангами,
• педаль.

Педаль соединяется с толкателем главного цилиндра с помощью фиксатора наконечника. Она совмещена на одной оси с педалью тормоза и прикрепляется кронштейном к кузову. Педаль снабжается пружиной для возможности возврата в исходное положение.

Главный цилиндр соединяется с бачком, в котором находится тормозная жидкость. Резервуар также служит для соединения с тормозным цилиндром. Рабочий цилиндр объединен с подшипником выключения сцепления, прикрепляется к картеру изнутри и оказывает давление на подшипник через диафрагменную пружину. Гидропривод работает благодаря наличию тормозной жидкости. Он не нуждается в регулировке в течение всего срока эксплуатации.

На коленчатом валу двигателя Ларгуса закреплен маховик, вращающийся при работе силового агрегата. В маховик установлен первичный вал, на шлицах которого находится диск сцепления. По этим шлицам диск может перемещаться в обе стороны на несколько сантиметров. Первичный вал с помощью шестерни соединяется с вторичным, который передает крутящий момент на полуоси.

Нажимая и отпуская педаль сцепления, водитель регулирует нажим диска от маховика мотора. При переводе рычага переключения передач в нейтральное положение шестерни вторичного вала не сцепляются с шестерней первичного. То же самое происходит и при нажатии педали: водитель включает нужную передачу и, плавно отпуская сцепление, увеличивает обороты. В это время шестерни постепенно входят в зацепление. Диск через шлицы прижимается к маховику, передавая тем самым крутящий момент на КПП.

16-клапанные двигатели выдают больше мощности, поэтому для них используется сцепление с более жестокой нажимной пружиной и демпфером фрикционного диска. Отличить диски можно по прорези лепестков пружины и пружинам демпфера, так как они маркированы краской. Размер используемых дисков одинаков.

Диск с 16-клапанного мотора Ларгуса на 8-клапанный ставить можно, а наоборот – нельзя.

Регулировка ручного тормоза на Лада Ларгус

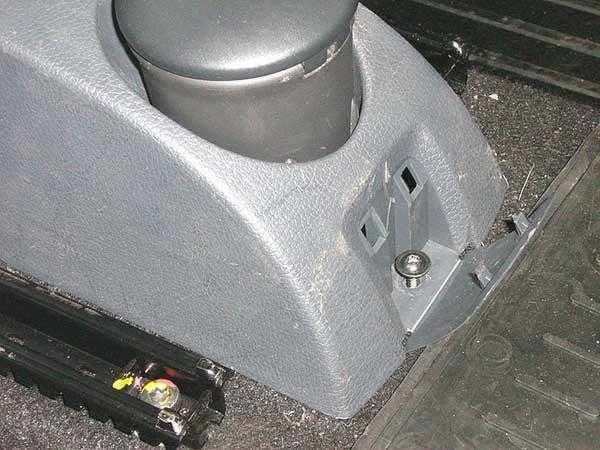

Первым делом необходимо открутить болтик крепления пластикового кожуха под рычагом ручника, который наглядно показа ниже на фото:

После чего снять эту накладку полностью, чтобы она не мешалась.

Затем под самим рычагом отгибаем в сторону так называемый чехол, и видим там гайку на штоке. Вот ее необходимо закручивать по часовой стрелке, если хотите подтянуть ручник. После нескольких оборотов желательно проверить работоспособность ручного тормоза, чтобы он не был перетянутым.

Удобнее всего производить подтяжку, используя не обычый рожковый ключ, а торцовый или глубокую головку с воротком.

Когда с регулировкой закончено, можно ставить все снятые детали салона на место.

Обычно, регулировка требуется очень редко и возможно, что за первые 50 000 км пробега вы даже ни разу не будете этого делать, так как в этом не возникнет необходимости.

Если при использовании ручного тормоза автомобиль не остается на одном месте, необходимо обслужить его механизм. В частности, следует провести замену тросов ручника на Рено Логан, Рено Сандеро, Лада Ларгус, где видео на нашей странице полностью раскроет основные моменты замены тросика.
