Замена троса сцепления lada 21055 (ваз 21055)

Замена троса сцепления на Лада Приора

1). Вынимаем резиновый пальник, закрывающий отверстия в которое трос сцепления выходит, чтобы в него не попадала грязь и влага (на фото указан красной стрелкой).

2).  При помощи гаечного ключа «на 8» выворачиваем гайку (место указано синей стрелкой) благодаря которой упор оболочки троса крепится к кронштейну.

3). Снимаем упор с кронштейна.

4). Теперь смотрим в то место, куда кончик троса подсоединяется (А подсоединяется он к концу педали, см. на фото). Данный кончик установлен на палец педали сцепления (палец указан синей стрелкой) и закреплён на нём при помощи фиксатора, который указан красной стрелкой, как вы можете видеть, на фото этот фиксатор уже снят, у вас же он на пальце будет, чтобы его вынуть можно было, воспользуйтесь пассатижами или отвёрткой.

5). Переходим в подкапотное пространство и вначале второй кончик троса сцепления отсоединяем от вилки выключения. Для этого подтягиваем за наконечник троса и выводим его из прорези вилки (см. фото 1).

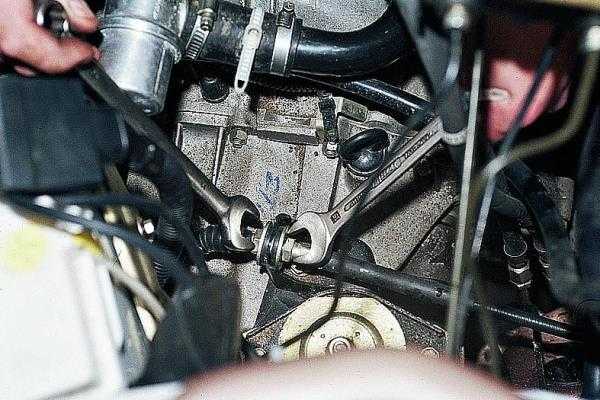

6). Отсоединяем трос от кронштейна. Одним гаечным ключом удерживаем наконечник от проворачивания, другим в это время ослабляем гайку находящаяся рядом с кронштейном (см. фото 2), после чего подтягиваем за тросик и выводим его из кронштейна (подтянув трос вперед). Вначале вытягиваем его в подкапотное пространство, а затем полностью снимаем его с автомобиля.

7). Установку производим в обратной последовательности. Вставляем его через подкапотное пространство и после чего выводим в салон автомобиля.

8). Не забываем также отрегулировать трос сцепления, после его замены.

Видео

Замена троса сцепления на Лада Гранта

1). Откручиваем гайку крепления упора оболочки троса к кронштейну педалей.

2). Снимаем упор со шпильки.

3). Подтягиваем пассатижами за стопорную скобу.

4). Снимаем ее с оси педали сцепления.

5). Снимаем ось и снимаем педаль.

6). Снимаем пружину с кронштейна педали.

7). Подтягиваем пассатижами стопор наконечника троса сцепления.

8). Снимаем его.

9). Снимаем наконечник педали.

10). Извлекаем уплотнитель оболочки троса сцепления из отверстия в щитке передка.

11). Выводим наконечник из паза вилки выключения сцепления, подтянув наконечник троса вперед, по направлению движения.

12). Отворачиваем поводок от наконечника троса, извлекаем направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и снимаем трос сцепления, вытягивая его из отверстия в щите передка.

13). Для установки нового троса сцепления проводим те же самые операции, но только в обратной последовательности.

14). После замены также не забываем и отрегулировать новый трос.

Обрыв троса сцепления – что делать?

На ВАЗ 2110, особенно если авто с большим пробегом, педаль сцепления может неожиданно провалиться. Причин тому две:

• лопнул трос;
• поломка вилки включения сцепления.

В случае выхода из строя вилки во время ремонта потребуется снять коробку передач. Обрыв троса на модели 2110  – явление достаточно редкое и, как правило, происходит в результате нарушений в эксплуатации автомашины или при каких-то экстремальных условиях. Для замены троса необходим только новый тросик. Доехать без сцепления до гаража или дома можно самостоятельно, буксировка не нужна. Автомобиль заводят при включенной первой передаче. Движение начинают одновременно с запуском двигателя. Переключают передачи, делая перегазовку на нейтралке.

Процесс замены троса

Для проведения замены троса сцепления Лады Калины понадобится две вещи: инструментарий и место. Рассмотрим, каждый вопрос по отдельности.

Инструментарий

Что провести замену любой детали автомобиля, необходимо иметь инструмент. Так, для замены троса сцепления понадобится:

• Ключ на 8.
• Линейка и штангенциркуль.
• Отвертка.
• Ну и, конечно же, новый тросик.

Когда всем вооружились можно приступать непосредственно к замене.

Пошаговая инструкция

Когда всё готово можно перейти к пошаговым операциям по замене троса. Они будет выполняться в двух плоскостях – салон и моторный отсек. Поэтому следует побеспокоиться о хорошем доступе в оба места. Итак, приступим непосредственно к манипуляциям:

1. Демонтируем упор с тросика.

2. С педали сцепления демонтируем пружинную скобу. Для этого необходимо поддеть ее плоской отверткой.

3. Демонтируем проушину храпового механизма.

4. Снимаем пластмассовую вилку с пальца педали сцепления.

5. Для удобства демонтируем воздушный фильтр.

6. Тянем трос из наконечника и вытаскиваем поводок из рычага.
7. Демонтируем поводок.
8. Снимаем резиновый чехол с тросика сцепления.
9. Вытягиваем нижний поводок с кронштейна картера КПП.

10. Выводи трос с педального узла в салоне.

11. Вынимаем трос.
12. Монтаж проводится в обратном порядке.

Когда все собрано, можно все проверить и ездить.

Причины неисправности

Расшифровка элементов троса сцепления Калина

Существует несколько причин, которые приводят к неисправности троса сцепления. Благодаря храповому механизму, который установлен на Калине, можно регулировать длину троса, что дает возможность менять натяжку при износе фрикционной части на диске. Но, натягивать трос нельзя вечно, а поэтому он рано или поздно выходит со строя.

Рассмотрим основные признаки регулировки или замены троса сцепления на Калине:

• Недостаточный натяг.
• Посторонние звуки при выключении сцепления.
• Сцепление выключается не полностью.
• Проваливается педаль.
• Плохо переключаются передачи.

Теперь, когда определились с причинами неисправностей можно перейти к выбору троса и процессу замены.

Замена троса сцепления на Ваз 2110, 2111, 2112

1). Ключом «на 13» откручиваем контргайку и регулировочную гайку на наконечнике троса у вилки.

2). Ключом «на 17» откручиваем гайки крепления троса к кронштейну. Вынимаем наконечник троса из вилку кронштейна.

3). Крестовой отверткой выкручиваем винт защитного кожуха педали муфты и снимаем его.

4). Шлицевой отверткой поддеваем стопорную скобу на пальце привода и снимаем ее.

5). Снимаем с пальца наконечник сцепления.

6). Ключом «на 8» в салоне автомобиля откручиваем болт крепления фиксатора к педальному кронштейну и вытягиваем трос.

7). Осматриваем втулку педали. Она состоит из двух частей, что не является признаком ее поломки. Сильно изношенную втулку необходимо сменить.

8). Палец педали и поводок нового троса смазываем смазкой Литол – 24.

9). Чтобы поставить новый трос, выполняем те же самые действия, только в обратной последовательности.

10). Выполнить наладку привода.

Видео

Устранение щелчков и скрипов педали сцепления

Механизм сцепления Лада “Гранта” оснащен компенсационным механизмом храпового типа, регулирующим натяжение тросика сцепления. Щелчки при нажатии педали свидетельствуют о том, что трос сцепления неправильно отрегулирован при установке либо его регулировка “сбилась” во время эксплуатации или ремонта машины. Устранить щелчки просто — достаточно провести регулировку троса сцепления “Гранта”. После того, как расстояние между поводком вытянутого троса и вилкой сцепления будет установлено в пределах 27 мм, щелчки должны прекратиться.

Скрипы при нажатии педали сцепления возникают в разных местах. Скрипеть может:

• пластиковая втулка педали;
• поводок тросика сцепления;
• тросик сцепления;
• первичный вал КПП.

Поэтому необходимо установить источник скрипа и действовать в зависимости от установленной причины.

• Если скрипит втулка педали, следует смазать ее, а если это не поможет — заменить.
• Скрип поводка тросика сцепления устраняется при помощи смазки, например, “Литол”. Ее нужно нанести на место контакта вилки сцепления и пластиковой гайки тросика.
• Скрипящий тросик сцепления стоит попробовать смазать, залив немного масла внутрь оплетки. Если это не поможет, тросик следует заменить новым.
• Если скрип исходит от КПП, это говорит об отсутствии смазки на первичном валу, по которому движется прижимной подшипник под воздействием вилки сцепления. Устранить проблему можно без снятия КПП. Нужен аэрозольный баллончик с графитовой смазкой, оснащенный трубочкой. Для этого необходимо снять защиту двигателя (чтобы подобраться снизу) или демонтировать воздушный фильтр (чтобы открыть доступ сверху). Далее нужно снять пыльник рычага вилки, вставить в отверстие трубочку баллончика и обильно забрызгать вал графитовой смазкой.

Регулировка троса сцепления ВАЗ 2109

Такая технологическая операция, как регулировка троса сцепления, считается несложной, и провести ее можно самостоятельно. Рекомендуется применять для установки на автомобиль трос сцепления с кодом по номенклатуре 2109-1602210. Для проведения такой ремонтной операции, как регулировка тросика сцепления ВАЗ 2109, потребуется набор гаечных ключей и новый трос, который может пригодиться в случае замены использованного изделия.

Последовательность операций:

1. Проверяем трос на натяжение и при необходимости с помощью 2 гаечных ключей «на 17» регулируем трос с необходимой степенью натяжения, работая с 2 гайками. Для полного демонтажа троса полностью снимаем гаечный крепеж.
2. Снимаем трос от МКПП.
3. Снимаем трос от педали.
4. Вынимаем трос из подкапотного пространства.

Важно: при регулировке тросика сцепления ВАЗ 2109 педаль должна быть средней степени упругости.

Сцепление в автомобиле является одним из самых важных механизмов привода движения и без этой «муфты» водитель не сможет включить передачу скорости. Если сразу не отрегулировать ход педали сцепления то, скорее всего в ближайшем будущем хозяину автомобиля придется делать серьезный ремонт коробки передач и самого сцепления в сборе.

Регулировка троса

Для регулировки необходимо:

• Ослабить фиксацию контргайки, что обеспечит подвижность регулировочной гайке;
• Подтяните трос с помощью гайки натяжения;
• Тянуть нужно до тех пор, пока не шатнется автомобиль;
• Во время этого процесса не лишним будет периодически нажимать на педаль сцепления;
• Не перетягивайте трос слишком сильно, иначе вскоре он вновь порвется;
• Если же недотянуть тросик, работоспособность сцепы оставит желать лучшего. Что делать? Находить оптимальный баланс.

Замена троса, диска сцепления и прочие манипуляции с педалью сцепы требуют обязательного проведения ее регулировки.

Регулируем тросик

Регулировка педали

Чтобы отрегулировать педаль, действуйте по следующему алгоритму.

1. Полностью вдавите педаль сцепления в пол и поставьте рядом рулетку.
2. Рулетка также одним концом упирается в пол.
3. Зафиксировав педаль в нижнем максимально положении, замерьте расстояние до пола по центру подушки.
4. Отпустите педаль, после чего сделайте замер в крайнем верхнем положении. Запишите данные или просто запомните их.
5. Теперь посчитайте, какой получилась величина свободного хода, то есть расстояние от нижней до верхней точки.
6. При замене троса или диска сцепления показатель обычно составляет больше или меньше 125-135 миллиметров.
7. Чтобы изменить параметр, необходимо отрегулировать длину оболочки троса.
8. Для этого поднимите капот, найдите конец тросика. Гаечным ключом ослабьте натяжение гайки фиксации, которая удерживает трос на рычаге. А вторую гайку при этом затяните.
9. Проводятся подобные манипуляции до тех пор, пока свободный ход не войдет в рамки от 125 до 135 миллиметров. Получилось? Все, работа сделана.

Регулируем педаль

Ничего особо сложного в замене и регулировки троса нет. Здесь главное делать все последовательно, аккуратно и не спешить. Именно спешка является причиной большинства неудач при самостоятельном ремонте ВАЗ 2109.

Предлагаем узнать как делается Замена и регулировка троса привода сцепления ВАЗ 2108, 2109, 21099. Посмотрев видео Вы сделаете всё своими силами не переплачивая специалистам. Все работы проводятся без применения дорогостоящих инструментов, всё что понадобится есть у каждого в своем гараже.

Удачного ремонта!

Дополнительно: В 2016 г. произведена замена сцепления полностью, замена стартера, генератора, трамблёра, бензонасоса, ГТЦ, РЦС. 2017 — замена троса ручного тормоза, колодок, ступичных подшипников. Ранее заменили шаровые, рулевую трапецию, маятник. ДВС масло не расходует. Кузов начал ржаветь, дно и пороги целые. Вложений не требует. Обмен не интересует, продажа в связи с покупкой нового авто. Торг никто не отменял.
